1. Pengenalan Penguat Serat yang didoping Ytterbium
2. Spesifikasi Teknis
3. Fitur Produk
4. Aplikasi Khas
5. Detail produk
6. Panduan Pengoperasian yang Aman
7. Informasi Pemesanan
8. Lembar data dan lembar tes
9. Ketentuan penawaran dan pembayaran
10. Waktu tunggu
11. Catatan Pengoperasian dan Perawatan
12. Jaminan Kualitas dan Layanan Purna Jual

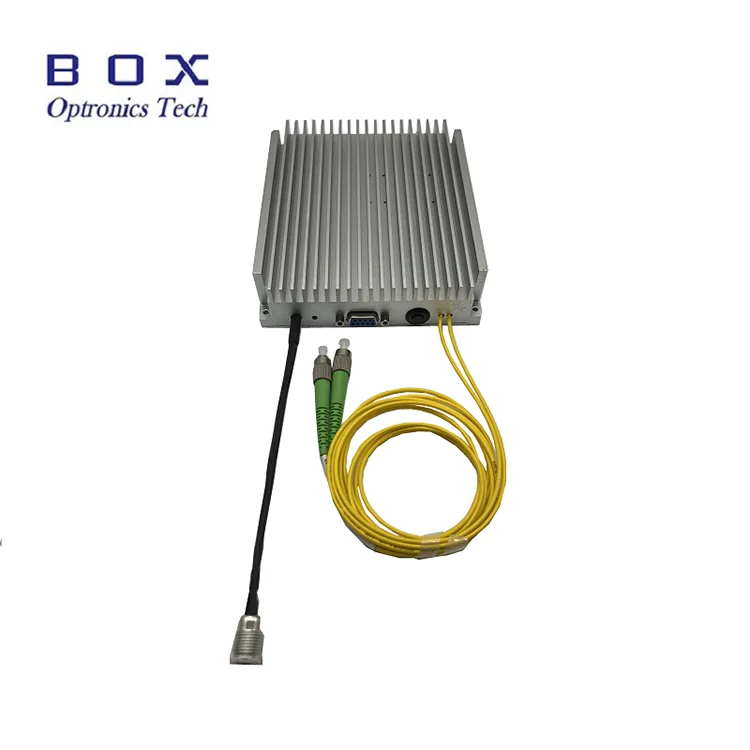

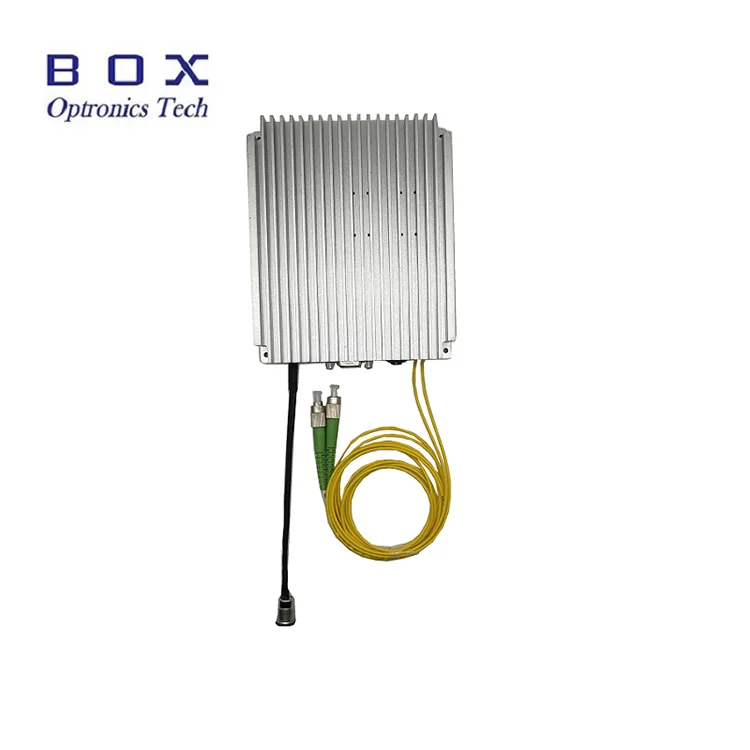

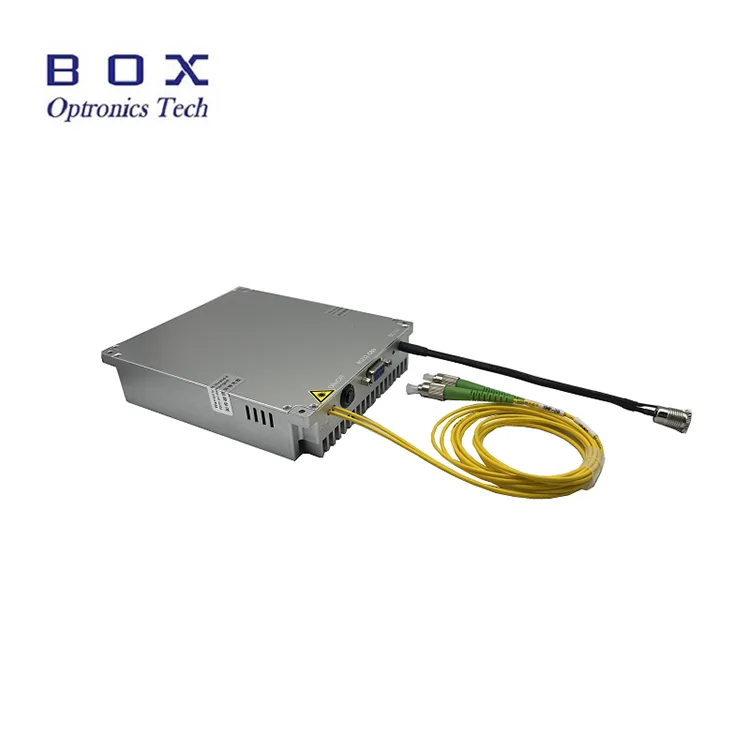

Penguat Serat Doped Ytterbium (YDFA) menggunakan laser pompa semikonduktor untuk merangsang serat penguatan yang didoping ytterbium, memberikan amplifikasi optik yang efisien dalam rentang panjang gelombang 1030–1080nm. Amplifier ini menawarkan daya output jenuh opsional dan terus menerus disesuaikan pada 17/20/23/25/26/27/30/33/37/40dBm, menampilkan gain tinggi, noise rendah, dan performa output stabil.
Tersedia dalam konfigurasi modul benchtop dan kompak, YDFA mendukung kontrol panel depan, komunikasi serial, dan pengoperasian perangkat lunak PC, sehingga cocok untuk aplikasi seperti amplifikasi laser 1064nm dalam penelitian ilmiah, sistem laser industri, aplikasi laser serat, dan sistem pengukuran optik presisi.
|
Parameter |
Satuan |
Nilai-nilai |
Catatan |
|
Panjang gelombang operasi |
nm |
1030~1070, 1040~1080 |
|
|
Daya masukan |
dBm |
0~10 |
Dapat disesuaikan |
|
Daya keluaran jenuh |
dBm |
17/20/23/25/26/27/30/33/37/40 |
@0dBm Masukan |
|
Sosok kebisingan |
dB |
≤5.0 |
|
|
Keuntungan yang bergantung pada polarisasi |
dB |
<0,3 |
serat SM |
|
Rasio kepunahan polarisasi |
dB |
>20 |
serat PM |
|
Isolasi masukan/keluaran |
dB |
>35 |
|
|
Jenis serat |
- |
Hai1060 atau PM980 |
|
|
Konektor |
- |
FC/APC |
|
|
Modus operasi |
- |
ACC/APC(1) |
|
|
Ukuran |
mm |
260(L)×280(L)×120(T) |
meja kerja (17-26dBm) |
|
260(L)×320(L)×120(T) |
Meja (27-33dBm) |
||
|
376(L)×340(L)×112(Tinggi) |
meja kerja (37-40dBm) |
||
|
125(L)×150(L)×20(T) |
Modul (17~20dBm) |
||
|
139(L)×206(T)×27(T) |
Modul (23~26dBm) |
||
|
139(L)×235(L)×70(T) |
Modul (27~40dBm) |
||
|
Catu daya |
V |
AC 110~240V, <30W |
bangku |
|
Catu daya |
V |
5V DC, <15W |
Modul |
|
Modus kontrol |
- |
Komunikasi serial RS232 |
Modul |
|
Antarmuka Komunikasi |
- |
DB9 Perempuan |
Modul |
|
Suhu pengoperasian |
℃ |
-5~+35 |
|
|
Kisaran kelembaban pengoperasian |
% |
0~70 |
|
● Rentang panjang gelombang yang lebar;
● Daya output tinggi hingga 40dBm;
● Angka kebisingan rendah;
● Hi1060 atau PM980 opsional.
● Optik nonlinier; aku
● Fotonik gelombang mikro;
● Sistem LiDAR yang koheren.

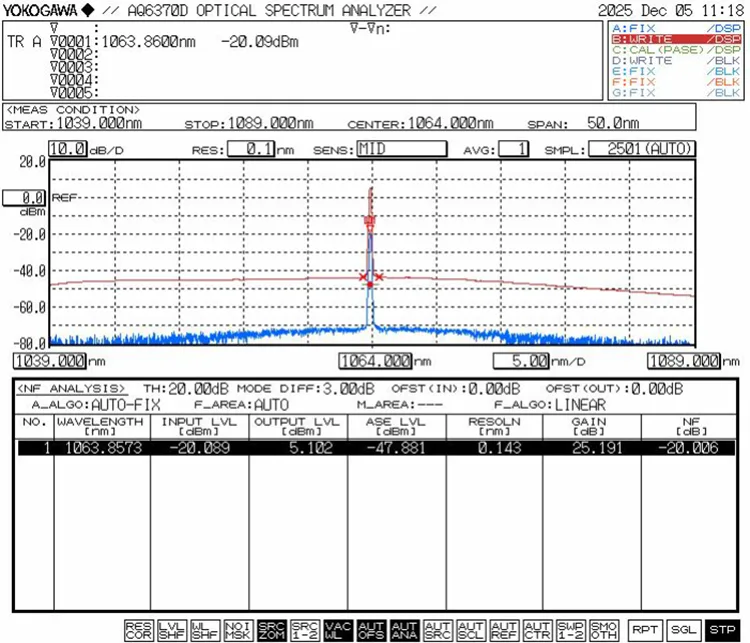

● Spektrum Optik sinyal 1064nm yang diperkuat, daya input 0dBm, 3A
● Ketidakstabilan daya@daya keluaran 27dBm, masukan 0dBm 1064nm, mode APC

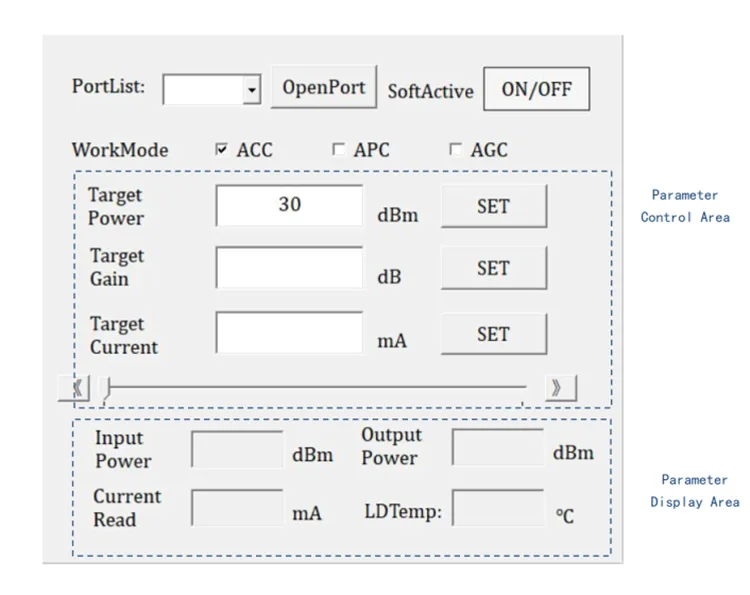

● Antarmuka perangkat lunak kontrol PC

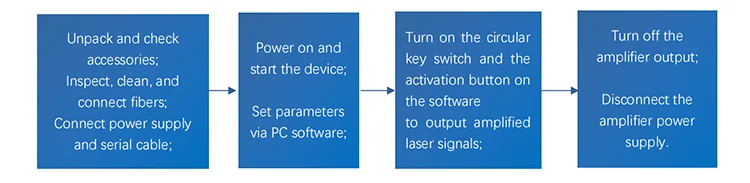

Langkah1. Pembongkaran dan Perakitan: Sebelum perakitan, periksa apakah semua aksesori sudah lengkap, termasuk kabel daya atau adaptor daya, jumper serat, manual pengoperasian, laporan pengujian, dll.
Hubungkan catu daya: Amplifier Benchtop dapat langsung dihubungkan ke daya AC; amplifier modular harus dihubungkan ke catu daya switching DC atau catu daya teregulasi yang memenuhi kebutuhan catu dayanya.
Gunakan perlengkapan dan perkakas khusus (pemeriksa permukaan ujung serat, kit pembersih konektor serat) untuk memeriksa dan membersihkan permukaan ujung konektor serat. Hanya jika sudah benar-benar bersih, gunakan jumper fiber untuk menghubungkan sumber cahaya sinyal ke port input amplifier.
Langkah2. Nyalakan catu daya amplifier, pilih mode kerja di perangkat lunak PC, dan atur parameter seperti daya keluaran atau arus pompa.
Catatan: Setiap kali modul amplifier dihidupkan, mode kerja (APC/ACC) dan arus kerja atau daya keluaran amplifier adalah pengaturan parameter dari penggunaan terakhir. Jika diperlukan penyesuaian, dapat dimodifikasi melalui perangkat lunak PC. Penguat biasanya diatur ke arus kerja minimum dan daya keluaran minimum secara default di pabrik.
Langkah3. Tekan tombol kunci aktivasi (ACT) pada modul dan klik tombol aktivasi lunak (SOFTACTIVE) pada perangkat lunak PC. Pada saat ini, sinyal laser mulai diperkuat dan dikeluarkan. Selama percobaan, mode kerja dan daya keluaran dapat disesuaikan tepat waktu sesuai kebutuhan.
Catatan: Saat amplifier dalam kondisi memancarkan cahaya (sakelar aktivasi menyala), dilarang keras memasang, mencabut, atau menyambungkan konektor jumper fiber; jika tidak, permukaan ujung konektor jumper serat dan amplifier itu sendiri kemungkinan besar akan rusak, sehingga menyebabkan kegagalan fungsi.
Setp4. Setelah digunakan, matikan sakelar kunci aktivasi (ACT) untuk memutus keluaran amplifier, mematikan catu daya, dan memutuskan sambungan fiber.
|
YDFA |
Daya keluaran |
Jenis serat |
Dimensi |
|
YDFA |
-XX |
-XX |
-X |
|
Penguat Serat yang didoping Ytterbium |
17: 17dBm 20: 20dBm 23: 23dBm ... 40: 40dBm |
SM: Hai1060 PM:PM980 |
G: Modul B: Meja |
misal: YDFA-27-PM-M
(Informasi pemesanan: Penguat Serat yang didoping Ytterbium, daya keluaran 27dBm, dengan serat PM980, paket modul).
● Ketentuan penawaran
(1) EXW:
Jika Anda memiliki akun DHL/ UPS/FedEx, Box Optronics menyarankan untuk menggunakan EXW. Kami mengirim melalui akun Anda; kami tidak membebankan biaya pengiriman.
(2) DAP:
Jika Anda tidak memiliki akun, harap membayar di muka biaya pengiriman produk.
(3) Lainnya
● Ketentuan pembayaran
PayPal dan T/T tersedia.
Produksi: 10-15 hari kerja. (Jika ada stok, akan dikirim lebih cepat.)
Logistik internasional: 3-5 hari kerja.
● Amplifier harus bekerja dalam panjang gelombang sinyal optik terukur dan rentang daya. Jangan memasukkan sinyal optik melebihi rentang yang ditentukan. Lihat laporan pengujian produk untuk parameter spesifik.
● Sebelum memulai, pastikan sakelar daya dan sakelar kunci telah dimatikan, lalu sambungkan catu daya. Saat mematikan, pertama-tama matikan sakelar kunci, dan putuskan sambungan catu daya setelah indikator keluaran padam. Jangan langsung memutus catu daya saat amplifier bekerja.
● Tidak disarankan untuk sering memasang/mencabut konektor serat masukan dan keluaran, karena dapat menyebabkan kontaminasi debu, peningkatan kehilangan penyisipan, atau terbakar pada permukaan ujung konektor serat.
● Konektor FC/APC pada port keluaran utama hanya untuk pengujian daya; dilarang keras menyambungkannya ke konektor fiber lainnya. Jika serat keluaran perlu disambungkan ke serat lain, disarankan untuk melakukan penyambungan fusi dengan alat penyambung fusi serat.
● Jauhkan perangkat dari kelembapan, debu, dan korosi; simpan di tempat yang kering.
● Masa Garansi:
Perbaikan atau penggantian gratis untuk cacat yang bukan disebabkan oleh manusia dalam waktu 1 tahun sejak pembelian. Layanan pemeliharaan berbayar tersedia setelah 1 tahun.
● Pengecualian dari Garansi Gratis:
Selama masa garansi gratis, layanan perbaikan atau penggantian gratis akan diberikan untuk kesalahan yang disebabkan oleh masalah kualitas produk. Namun, Box Optronics berhak menolak layanan perbaikan gratis dalam kasus berikut dalam masa garansi:
(1) Kerusakan yang disebabkan oleh faktor alam (misalnya petir, debu) atau pengaruh lingkungan.
(2) Kerusakan karena pengoperasian yang tidak tepat oleh pengguna.
(3) Kerusakan fisik yang jelas disebabkan oleh kesalahan manusia.
(4) Pembongkaran, modifikasi, atau perbaikan yang tidak sah.
(5) Label garansi pada wadahnya berubah atau tidak lengkap.
(6) Kerusakan atau kehilangan selama pengangkutan.
