Laser Serat Linewidth Ultra-Sempit 1064nm 20kHz

Daftar isi

1. Pengenalan Laser Serat Linewidth Ultra-Sempit 1064nm 20kHz

2. Teknis Spesifikasi

3. Fitur Produk

4. Aplikasi Khas

5. Detail produk

6. Panduan Pengoperasian yang Aman

7. Informasi Pemesanan

8. Lembar data dan lembar tes

9. Ketentuan kutipan dan pembayaran

10. Waktu tunggu

11. Catatan Operasi dan Pemeliharaan

12. Penjaminan Mutu dan Layanan Purna Jual

Pengenalan Produk

Ini adalah Serat Linewidth Ultra-Sempit 1064nm 20kHz Laser yang menggunakan struktur rongga laser DFB serat optik, menghasilkan keluaran a laser gelombang kontinu lebar garis sempit mode longitudinal tunggal dalam 1064nm pita panjang gelombang. Daya keluaran 50/100/200/500/1000mW adalah opsional. Itu mendukung konfigurasi benchtop dan modular dengan komunikasi RS232 antarmuka dan perangkat lunak pemantauan untuk integrasi sistem. Cocok untuk LiDAR, hidroakustik, dan penginderaan serat optik terdistribusi.

Produk Spesifikasi

Fitur Produk

● Spektral lebar garis ≤20KHz;

● Semua serat rongga resonansi DFB;

● Panjang gelombang stabil tanpa mode hopping.

Aplikasi Produk

● LiDAR;

● Akustik sensor, hidrofon;

● Serat Penginderaan Terdistribusi Optik.

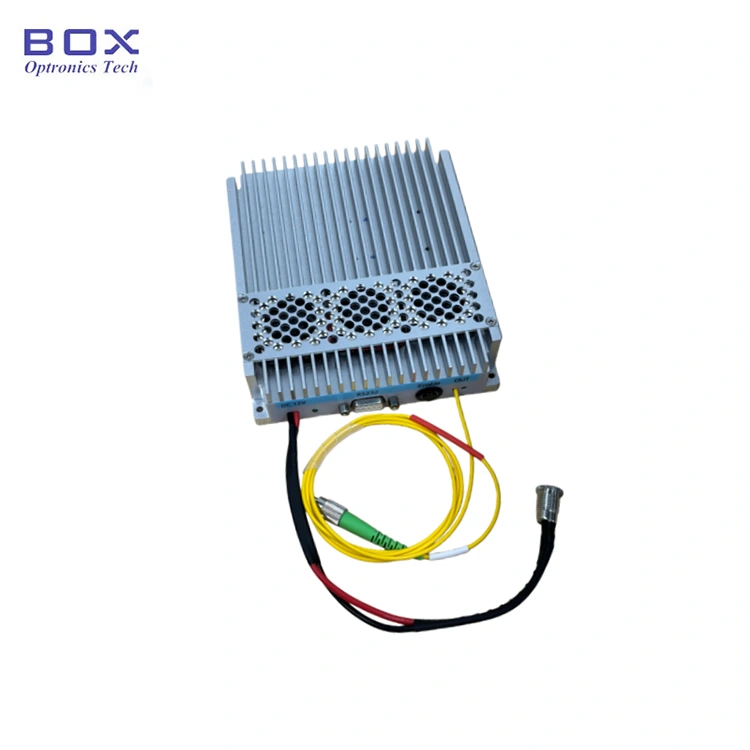

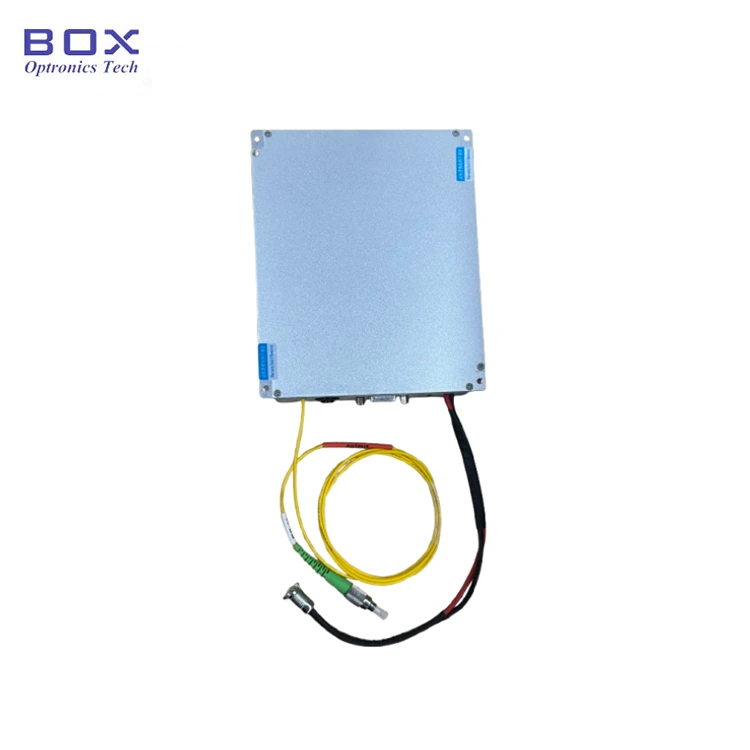

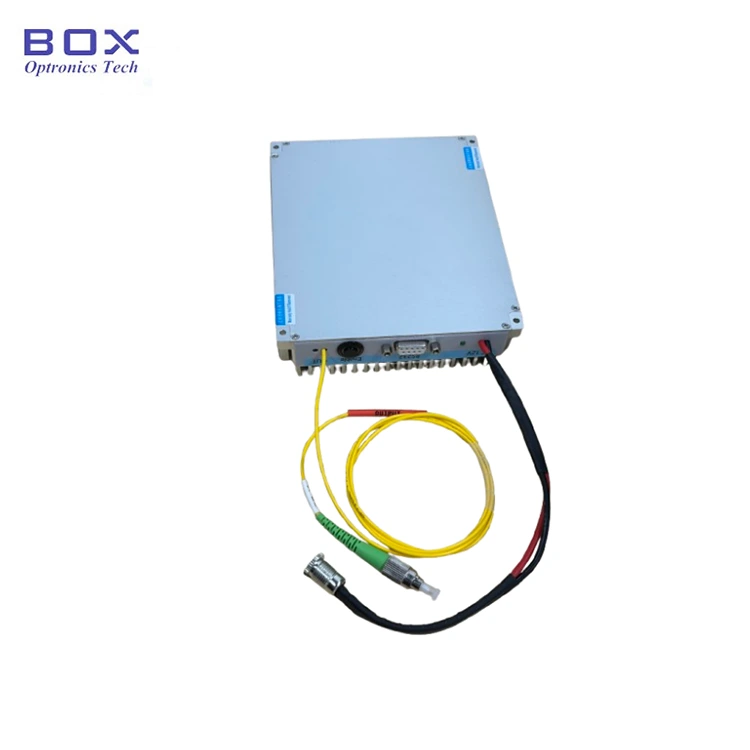

Produk Detail

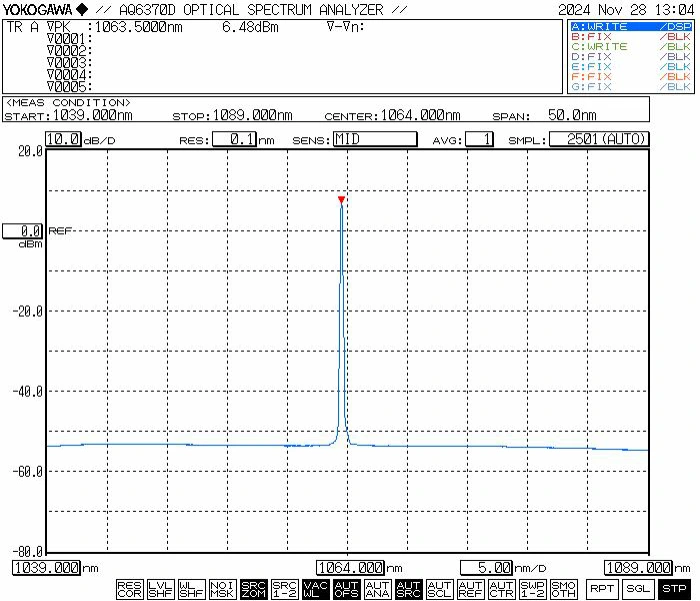

● Spektrum tipikal: 1064nm

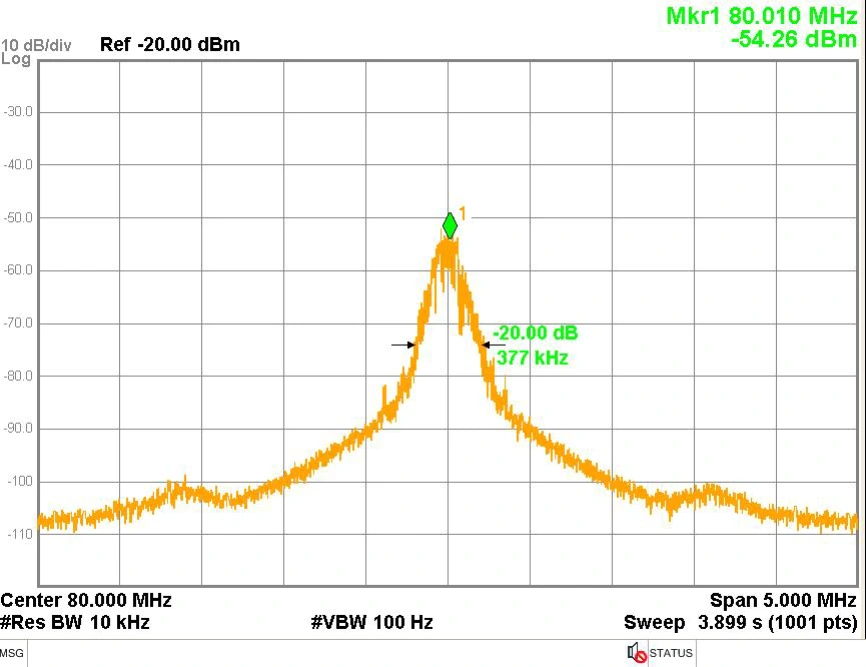

● Linewidth Khas: linewidth spektral 3dB≤20 KHz (sama dengan linewidth 20dB / 20)

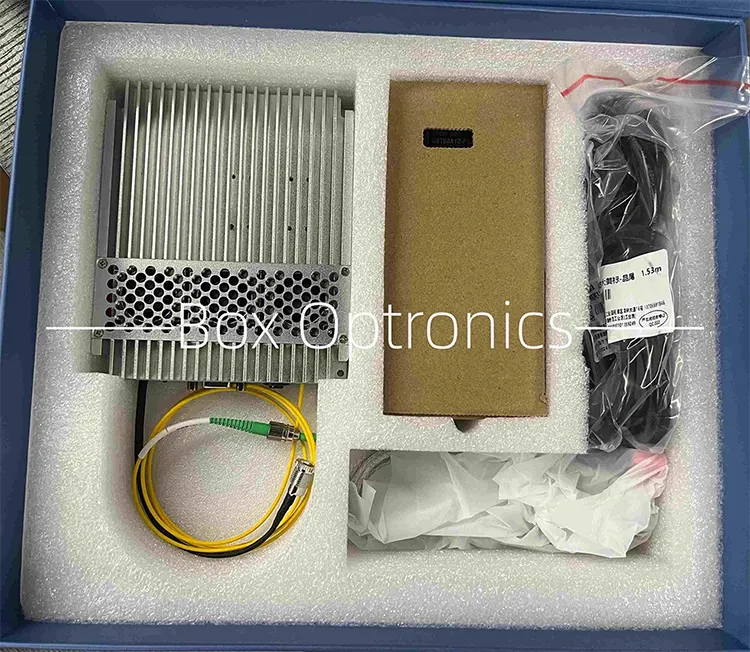

● Contoh kemasan

Operasi instruksi

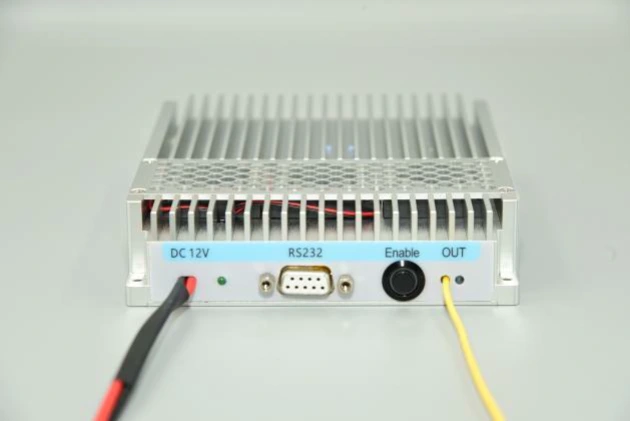

Step1.Appearance: Modul ini mencakup a konektor daya, indikator daya, antarmuka komunikasi RS232, keluaran saklar aktivasi, dan port serat keluaran laser.

Langkah 2. Catu Daya: Port daya digunakan standar DC5.5×2.1mm antarmuka. Gunakan hanya adaptor daya asli yang cocok (DC5V atau DC12V). Adaptor daya yang tidak tepat dapat merusak sumber cahaya. Konektor daya berbentuk U kabel untuk menghubungkan ke catu daya sakelar tersedia berdasarkan permintaan di waktu pembelian.

Step3.Menghubungkan Fiber Optic Pelompat: Lepaskan penutup debu dari konektor serat, periksa permukaan ujungnya kontaminasi atau kerusakan, dan pastikan kebersihannya sebelum menyambung ke yang lain perangkat serat atau peralatan uji. Untuk model berdaya tinggi, penyambungan fusi adalah pilihan yang tepat direkomendasikan.

Setp4.Menghubungkan Modul ke Host Komputer: Gunakan kabel data serial USB-RS232 yang disertakan untuk menghubungkan modul komputer. Instal driver serial khusus (disediakan oleh pabrikan) untuk memungkinkan komunikasi. Tanpa driver, perangkat lunak host tidak dapat terhubung ke modul.

Step5.Software: perangkat lunak host memungkinkan penyesuaian daya keluaran dan pengendalian keluaran laser melalui tombol "SoftActive" (lihat diagram antarmuka di bawah). Perangkat lunak menampilkan arus pompa yang disetel, daya keluaran, dan status pemantauan suhu.

Step6.Operasi perangkat lunak tertentu: Seperti yang ditunjukkan pada diagram, setelah meluncurkan host perangkat lunak komputer, pertama-tama pilih nomor port seri yang benar di "PortList" daftar port serial, dan klik tombol "OpenPort" tombol untuk membuka port serial. "Kekuatan" dan "LDTemp" windows kemudian akan menampilkan daya keluaran modul saat ini dan suhu pompa. Masukkan nilai arus penggerak pompa di kolom "Saat Ini" dan klik tombol "ATUR". Pengaturan berlaku dan sumber cahaya mengeluarkan daya optik hanya ketika kedua tombol fisik menyalakan lampu modul sumber dan tombol "SoftActive" di perangkat lunak diaktifkan pada. Nomor versi perangkat lunak komputer host harus sesuai dengan perangkat lunak tersebut versi yang ditentukan dalam laporan pengujian produk; versi perangkat lunak dapat ditemukan dalam laporan pengujian setiap produk.

Step7.Parameter Memori: Pengaturan dan status dikonfigurasi melalui perangkat lunak disimpan secara otomatis di modul memori internal. Tidak diperlukan koneksi komputer host jika parameter tidak diperlukan perlu modifikasi.

Memesan informasi

misalnya: NLFL-1064-50-T-SM-M

(Informasi pemesanan: Laser Serat Linewidth Ultra-Sempit 1064nm 20kHz, Daya keluaran 50mW, daya dapat disesuaikan, serat SM, paket modul).

Untuk persyaratan khusus lainnya, silakan hubungi: penjualan06@boxoptronics.com

Lembar Data dan Lembar ujian

Lembar Data

Ketentuan kutipan dan pembayaran

● Ketentuan penawaran

(1) EXW:

Jika Anda memiliki akun DHL/UPS/FedEx, Box Optronics menyarankan untuk menggunakannya EXW. Kami mengirim melalui akun Anda; kami tidak membebankan biaya pengiriman.

(2) DAP:

Jika Anda tidak memiliki akun, harap bayar di muka biaya pengirimannya produk.

(3) Lainnya

● Ketentuan pembayaran

PayPal dan T/T tersedia.

Waktu memimpin

Dibutuhkan 10-15 hari kerja untuk produksi. (Jika ada beberapa di dalamnya stok, itu akan dikirim lebih cepat.)

Logistik internasional mungkin memakan waktu 3-5 hari kerja.

Catatan Operasi dan Pemeliharaan

● Tidak disarankan untuk sering memasukkan dan mencabut output konektor serat untuk menghindari kontaminasi debu, yang dapat menyebabkan peningkatan kehilangan penyisipan atau terbakar pada permukaan ujung konektor serat.

● Bersihkan konektor fiber dengan lap bebas serabut dan periksa dengan a detektor permukaan ujung serat sebelum sambungan. Selalu sambungkan/putuskan sambungan serat tanpa listrik untuk menghindari terbakarnya permukaan ujung. Konektor serat optik harus ditutupi dengan penutup debu.

● Jika serat keluaran perlu dihubungkan ke serat lain, maka itu adalah sambungannya disarankan menggunakan fusion splicer.

● Saat memulai, pastikan terlebih dahulu saklar daya dan saklar kunci dimatikan, lalu sambungkan catu daya. Saat mematikan, pertama matikan sakelar kunci, lalu lepaskan catu daya setelah keluaran lampu indikator padam. Jangan langsung memutus aliran listrik saat sumber cahaya berfungsi.

● Harap perhatikan tahan lembab, tahan debu dan anti korosi, dan simpan di tempat yang kering.

Jaminan Mutu dan Layanan Purna Jual

● Masa Garansi:

Perbaikan atau penggantian gratis untuk cacat yang bukan disebabkan oleh manusia dalam waktu 1 tahun sejak pembelian. Layanan pemeliharaan berbayar tersedia setelah 1 tahun.

● Pengecualian dari Garansi Gratis:

Selama masa garansi gratis, layanan perbaikan atau penggantian gratis Akan diberikan untuk kesalahan yang disebabkan oleh masalah kualitas produk. Namun, Kotak Optronics berhak menolak layanan perbaikan gratis berikut ini kasus dalam masa garansi:

(1) Kerusakan yang disebabkan oleh faktor alam (misalnya petir, debu) atau pengaruh lingkungan.

(2) Kerusakan karena pengoperasian yang tidak tepat oleh pengguna.

(3) Kerusakan fisik yang jelas disebabkan oleh kesalahan manusia.

(4) Pembongkaran, modifikasi, atau perbaikan yang tidak sah.

(5) Label jaminan pada wadahnya berubah atau tidak lengkap.

(6) Kerusakan atau kehilangan selama pengangkutan.
