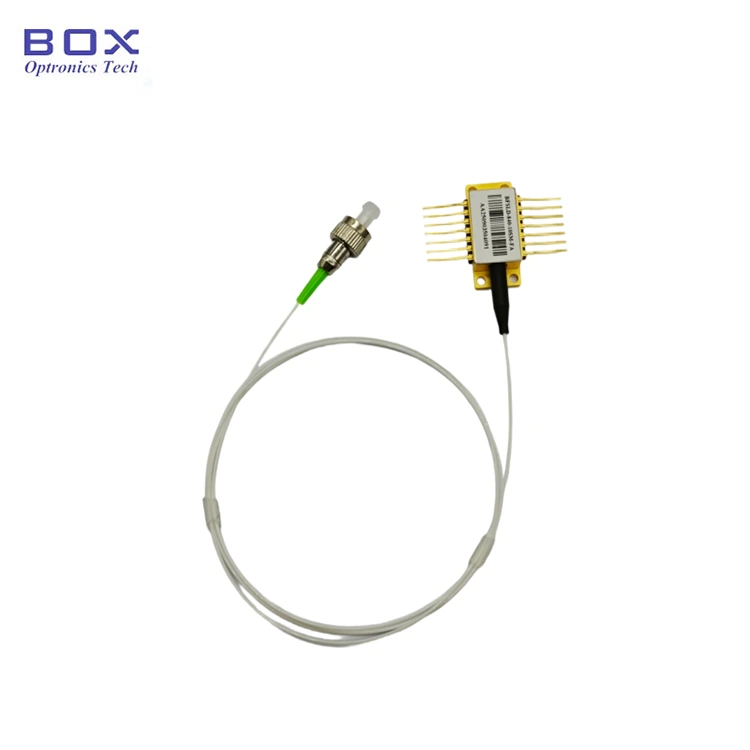

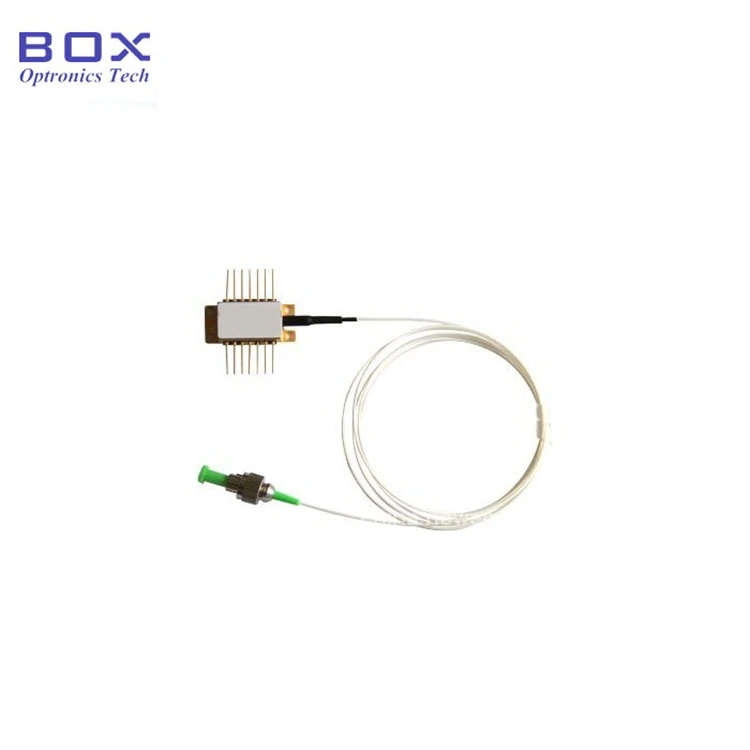

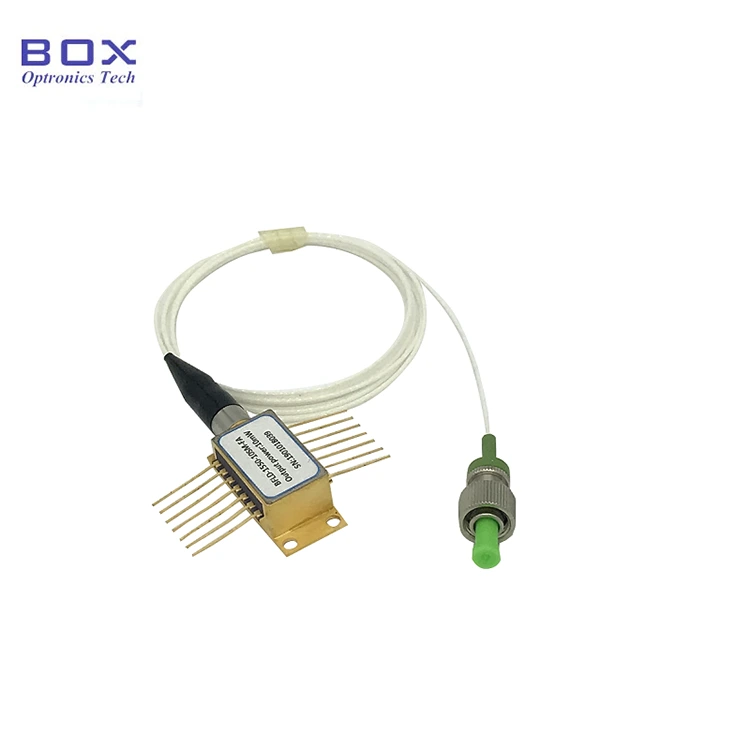

Dioda Laser Kupu-Kupu DFB 1030nm 200mW 100KHz

Daftar isi

1. Pengenalan 1030nm Dioda Laser Kupu-Kupu DFB 200mW 100KHz

2. Spesifikasi Teknis

3. Fitur Produk

4. Aplikasi Khas

5. Detail produk

6. Informasi Pemesanan

7. Lembar data dan lembar tes

8. Ketentuan penawaran dan pembayaran

9. Waktu memimpin

10. Catatan Operasi

11. Jaminan Mutu dan Layanan Purna Jual

Pengenalan Produk

Ini adalah Laser Kupu-Kupu DFB 1030nm 200mW 100KHz Dioda, dengan toleransi panjang gelombang +/- 2nm, paket kupu-kupu standar 14-pin, dan serat PM980. Ini menampilkan daya keluaran tinggi dan lebar saluran sempit, dan mengintegrasikan TEC dan termistor. Cocok untuk penginderaan dan pencitraan optik. Tolong gunakan di bawah perlindungan ESD.

Produk Spesifikasi

Fitur Produk

● kuncir serat PM980;

● Daya keluaran tinggi 200mW;

● Di bawah 100kHz linewidth sempit;

● 14-pin Paket BTF dengan TEC, termistor dan Pantau PD.

Aplikasi Produk

● Lidar;

● Penginderaan serat optik;

● Spektroskopi;

● Sumber benih untuk laser.

Produk Detail

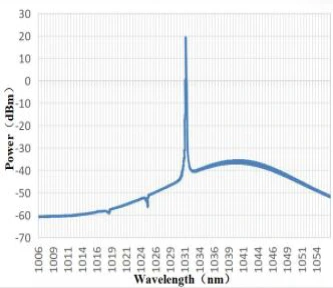

● Spektrum tipikal: 1030nm, toleransi panjang gelombang +/-2nm.

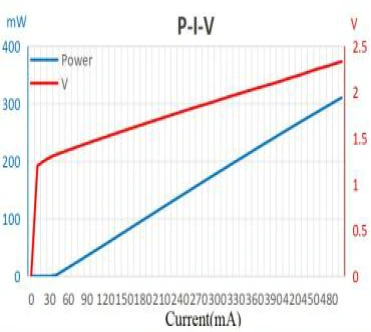

● Dioda Laser Kupu-kupu DFB PIV-1030nm 200mW 100KHz

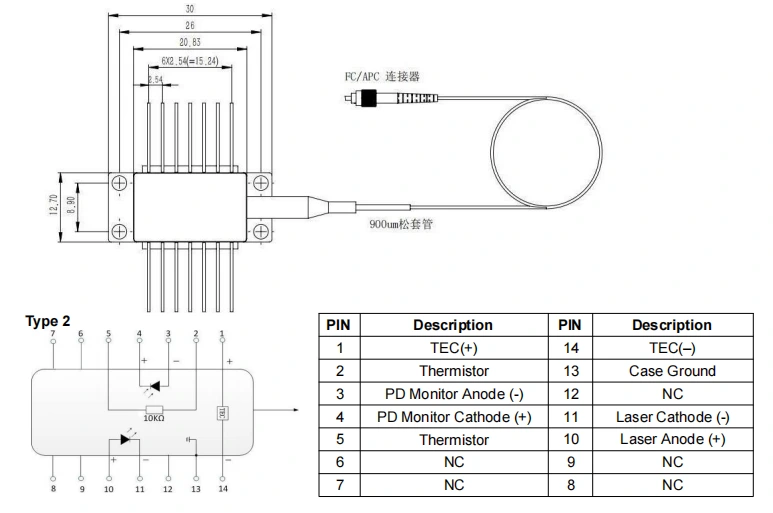

● Gambar paket & Definisi PIN-OUT (Satuan: mm) -1030nm 200mW 100KHz Dioda Laser Kupu-Kupu DFB

● Pertanyaan Umum

(1) Apakah mungkin mengubah panjang gelombang dengan mengatur arus? Berapa kisarannya?

--Ya. Koefisien panjang gelombang saat ini adalah 0,01 nm/mA, dan koefisien panjang gelombang suhu adalah 0,1 nm/℃. Kisaran WL yang dapat disesuaikan adalah sekitar ~pusat WL+/- 1 nm.

(2) Berapa panjang kuncirnya?

--1,2+/-0,1 meter.

(3) Berapa rentang pengaturan dayanya?

--10~100%

Memesan informasi

misalnya: BNLD-1030-2HPM-FA

(Informasi pemesanan: Dioda Laser Kupu-kupu DFB 1030nm 200mW 100KHz, dengan serat PM980, konektor FC/APC, pin pompa).

Untuk persyaratan khusus lainnya, silakan hubungi: penjualan06@boxoptronics.com

Lembar Data dan Lembar ujian

Lembar Data

Lembar ujian

Ketentuan kutipan dan pembayaran

● Ketentuan penawaran

(1) EXW:

Jika Anda memiliki akun DHL/UPS/FedEx, Box Optronics menyarankan untuk menggunakannya EXW. Kami mengirim melalui akun Anda; kami tidak membebankan biaya pengiriman.

(2) DAP:

Jika Anda tidak memiliki akun, harap bayar di muka biaya pengirimannya produk.

(3) Lainnya

● Ketentuan pembayaran

PayPal dan T/T tersedia.

Waktu memimpin

Dibutuhkan sekitar 10 hari kerja untuk produksi. (Jika ada beberapa dalam stok, itu akan dikirim lebih cepat.)

Logistik internasional mungkin memakan waktu 3-5 hari kerja.

Operasi Catatan

● Bahaya Radiasi Laser: Saat perangkat sedang beroperasi, ia memancarkan sinar laser intensitas tinggi. Jangan melihat secara langsung permukaan ujung serat, karena dapat menyebabkan cedera mata.

● Perlindungan ESD: Perangkat ini sensitif terhadap elektrostatis. Oleh karena itu, tindakan perlindungan anti-statis yang ketat harus dilakukan dipatuhi selama pengemasan, transportasi, dan penggunaan. Selain itu, tindakan pencegahan Hal ini harus dilakukan untuk mencegah lonjakan pasokan listrik, karena hal ini dapat mengakibatkan kegagalan jika terjadi kerusakan permanen pada perangkat (misalnya, memastikan grounding peralatan yang tepat dan kenakan tali pergelangan tangan antistatis).

● Penanganan Serat dan Perangkat: Optik seratnya rapuh. Jangan menarik perangkat menggunakan fiber. Saat memasukkan atau melepas perangkat dari soketnya, jangan menekan atau menariknya selongsong di bagian belakang rumah perangkat. Untuk perangkat yang dilengkapi dengan konektor, pastikan perangkat dan konektor serat diangkat secara bersamaan selama instalasi atau pelepasan.

● Persyaratan Penyolderan Pin: Jika pin perlu disolder, suhu penyolderan tidak boleh melebihi 260°C, dan waktu penyolderan tidak boleh melebihi 10 detik. Berikan perhatian khusus pada berikut: selama proses penyolderan, perangkat harus dalam keadaan tidak diberi daya negara bagian, dan besi solder harus diarde dengan benar.

Jaminan Mutu dan Layanan Purna Jual

● Masa Garansi:

Perbaikan atau penggantian gratis untuk cacat yang bukan disebabkan oleh manusia dalam waktu 1 tahun sejak pembelian. Layanan pemeliharaan berbayar tersedia setelah 1 tahun.

● Pengecualian dari Garansi Gratis:

Selama masa garansi gratis, layanan perbaikan atau penggantian gratis Akan diberikan untuk kesalahan yang disebabkan oleh masalah kualitas produk. Namun, Kotak Optronics berhak menolak layanan perbaikan gratis berikut ini kasus dalam masa garansi:

(1) Kerusakan yang disebabkan oleh faktor alam (misalnya petir, debu) atau pengaruh lingkungan.

(2) Kerusakan karena pengoperasian yang tidak tepat oleh pengguna.

(3) Kerusakan fisik yang jelas disebabkan oleh kesalahan manusia.

(4) Pembongkaran, modifikasi, atau perbaikan yang tidak sah.

(5) Label jaminan pada wadahnya berubah atau tidak lengkap.

(6) Kerusakan atau kehilangan selama pengangkutan.
