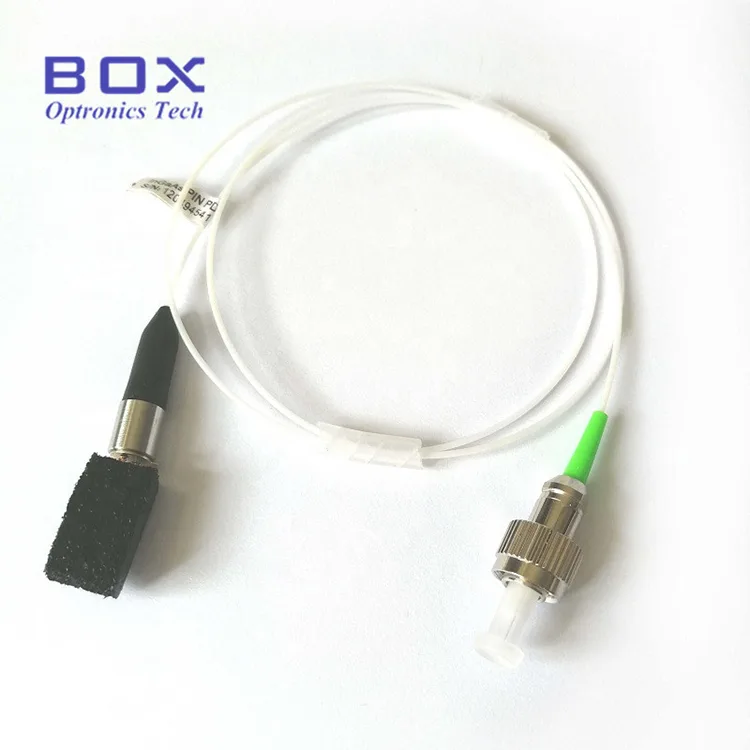

Dioda Laser Kuncir Koaksial FP

Dioda Laser Pigtail Koaksial FP Box Optronics tersedia dalam berbagai panjang gelombang mulai dari 450nm, 520nm, 650nm, 660nm, 785nm, 850nm, dan 980nm. Dirancang untuk sistem serat optik, pengukuran optik, eksperimen laboratorium, instrumentasi biomedis, dan spektroskopi, dioda laser CW ini menawarkan keluaran yang stabil, kebisingan rendah, dan masa pakai yang lama. Kami mendukung pembelian massal dan konsultasi sampel.

mengirimkan permintaan

Deskripsi Produk

Daftar isi

1. Pengenalan Dioda Laser Pigtail Koaksial FP

2. Spesifikasi Teknis

3. Fitur Produk

4. Aplikasi

5. Gambar Paket & Definisi PIN-OUT (Satuan: mm)

6. Informasi Pemesanan

7. Lembar Data

8. Ketentuan penawaran dan pembayaran

9. Waktu tunggu

10. Jaminan Kualitas dan Layanan Purna Jual

Pengenalan Produk-Dioda Laser Pigtail Koaksial FP

Dioda Laser Pigtail Koaksial FP ini adalah dioda laser Fabry-Perot mode tunggal, tersedia panjang gelombang 450nm, 520nm, 650nm, 660nm, 785nm, 850nm, dan 980nm, dan daya keluaran 5 mW atau 10 mW. Konektornya adalah FC/APC atau SC/APC. Keandalan tinggi dan umur panjang. Standar uji reliabilitas Telcordia GR-468. Dioda laser FP multi-panjang gelombang ini memberikan solusi yang fleksibel, andal, dan berkinerja tinggi untuk berbagai aplikasi inframerah-dekat dan tampak.

Spesifikasi Produk-Dioda Laser Pigtail Coaxial FP

Parameter	Simbol	Kondisi Tes	Minimal	Ketik	Maks	Satuan
Panjang gelombang tengah	λC	POP = PF	440	450	460	nm
Daya keluaran optik	hal	JIKA = 65mA	10	20	-	mW
Ambang batas saat ini	ITU	CW	-	22	40	mA
Tegangan operasi	VF	CW	-	5.1	6.0	V
Arus operasi	JIKA	CW	-	70	90	mA
Jenis serat	-	-	460-HP
Parameter	Simbol	Kondisi Tes	Minimal	Ketik	Maks	Satuan
Panjang gelombang tengah	λC	POP = PF	510	520	530	nm
Daya keluaran optik	hal	JIKA = 65mA	5.0	-	-	mW
Ambang batas saat ini	ITU	CW	-	22	40	mA
Tegangan operasi	VF	CW	-	5.8	6.5	V
Arus operasi	JIKA	CW	-	60	80	mA
Jenis serat	-	-	460-HP
Parameter	Simbol	Kondisi Tes	Minimal	Ketik	Maks	Satuan
Panjang gelombang tengah	λC	POP = PF	640	650	660	nm
Daya keluaran optik	hal	JIKA = 65mA	-	5	-	mW
Ambang batas saat ini	ITU	CW	-	55	-	mA
Tegangan operasi	VF	CW	-	2.1	2.5	V
Arus operasi	JIKA	CW	-	-	105	mA
Parameter	Simbol	Kondisi Tes	Minimal	Ketik	Maks	Satuan
Panjang gelombang tengah	λC	POP = PF	652	660	670	nm
Daya keluaran optik	hal	JIKA = 70mA	10	-	-	mW
Ambang batas saat ini	ITU	CW	-	40	90	mA
Tegangan operasi	VF	CW	-	2.4	3.0	V
Arus operasi	JIKA	CW	-	70	120	mA
Jenis serat	-	-	630HP
Parameter	Simbol	Kondisi Tes	Minimal	Ketik	Maks	Satuan
Panjang gelombang tengah	λC	POP = PF	780	790	800	nm
Daya keluaran optik	hal	JIKA = 70mA	10	-	--	mW
Ambang batas saat ini	ITU	CW	-	30	45	mA
Tegangan operasi	VF	CW	-	1.9	2.2	V
Arus operasi	JIKA	CW	-	70	120	mA
Efisiensi lereng	SE	CW	1	1.1	1.2	W/A
Pantau PD	AKU	-	-	0.2	0.2	mA
Jenis serat	-	-	780HP
Parameter	Simbol	Kondisi Tes	Minimal	Ketik	Maks	Satuan
Panjang gelombang tengah	λC	POP = PF	840	850	860	nm
Daya keluaran optik	hal	JIKA =60mA	10	-	-	mW
Ambang batas saat ini	ITU	CW	-	16	20	mA
Tegangan operasi	VF	CW	-	2.1	2.3	V
Arus operasi	JIKA	CW	-	45	60	mA
Efisiensi lereng	SE	CW	-	0.95	-	W/A
Pantau PD	AKU	-	0.05	0.13	0.5	mA
Jenis serat	-	-	780HP
Parameter	Simbol	Kondisi Tes	Minimal	Ketik	Maks	Satuan
Panjang gelombang tengah	λC	POP = PF	965	980	990	nm
Daya keluaran optik	hal	JIKA =60mA	5	-	-	mW
Ambang batas saat ini	ITU	CW	-	12	20	mA
Tegangan operasi	VF	CW	-	1.55	2.0	V
Arus operasi	JIKA	CW	-	30	50	mA
Efisiensi lereng	SE	CW	0.64	0.8	-	W/A
Pantau PD	AKU	-	0.08	0.3	0.5	mA
Jenis serat	-	-	Hai1060

Fitur Produk-Dioda Laser Pigtail Koaksial FP

● Dioda laser Fabry-Perot(FP) mode tunggal;

● Pilihan panjang gelombang: 450–980nm;

● Output berpasangan serat koaksial, operasi CW;

● Keandalan tinggi, umur panjang;

● Standar uji keandalan Telcordia GR-468.

Aplikasi Produk-Dioda Laser Pigtail Koaksial FP

● Indikasi;

● Pena ringan;

● Printer;

● Laboratorium dan laser biomedis;

● Penginderaan optik.

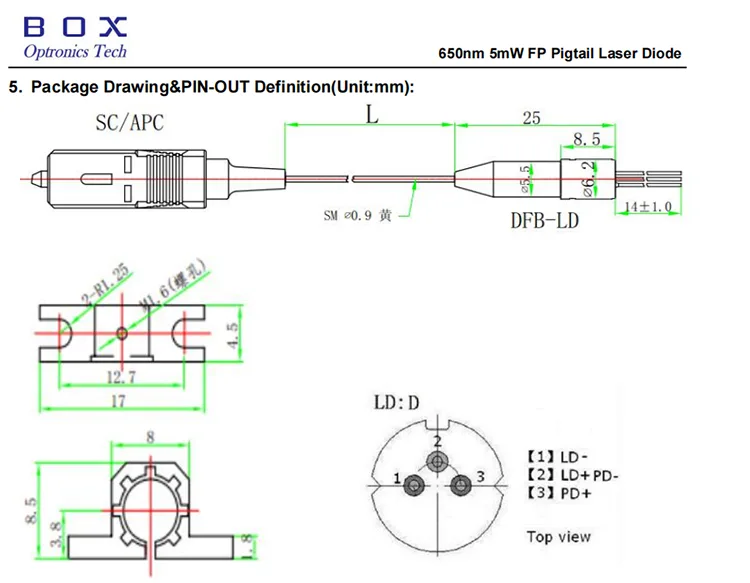

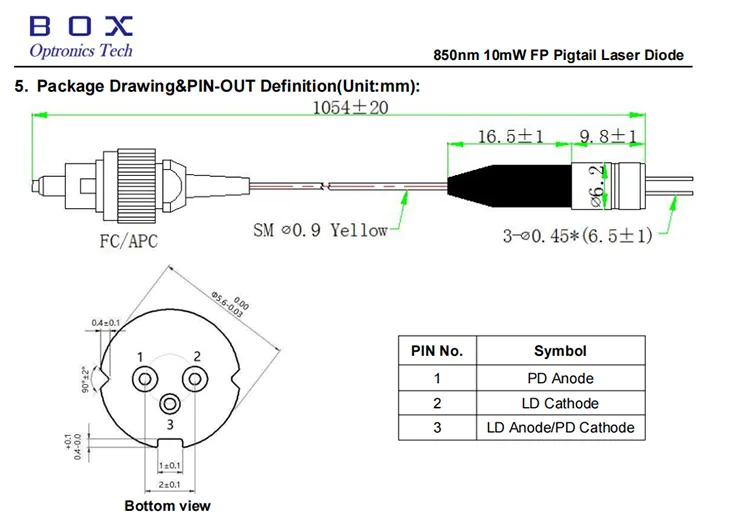

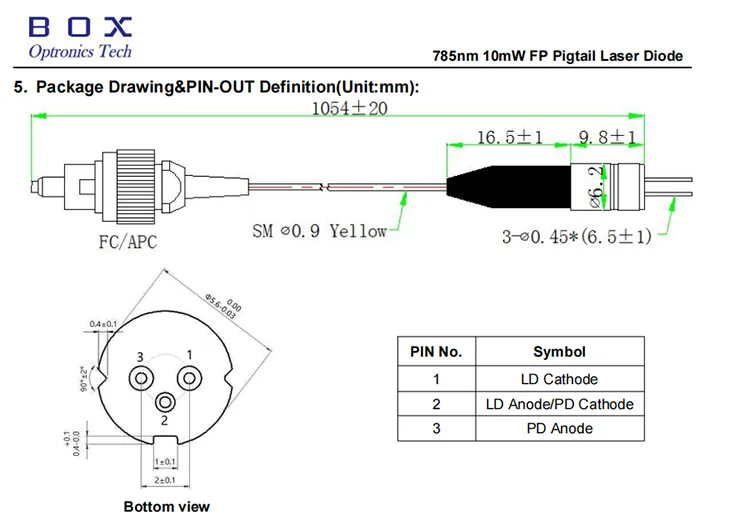

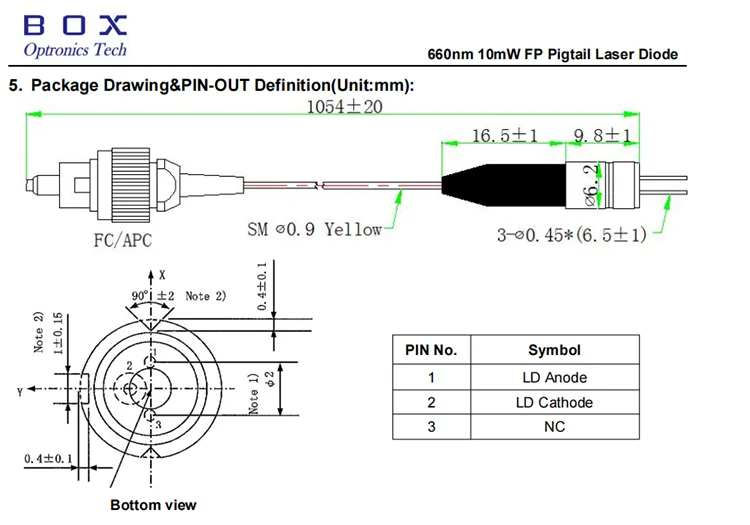

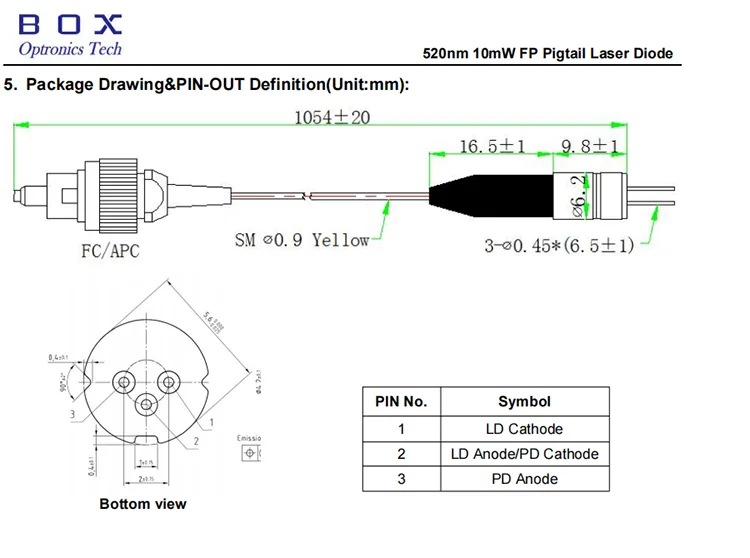

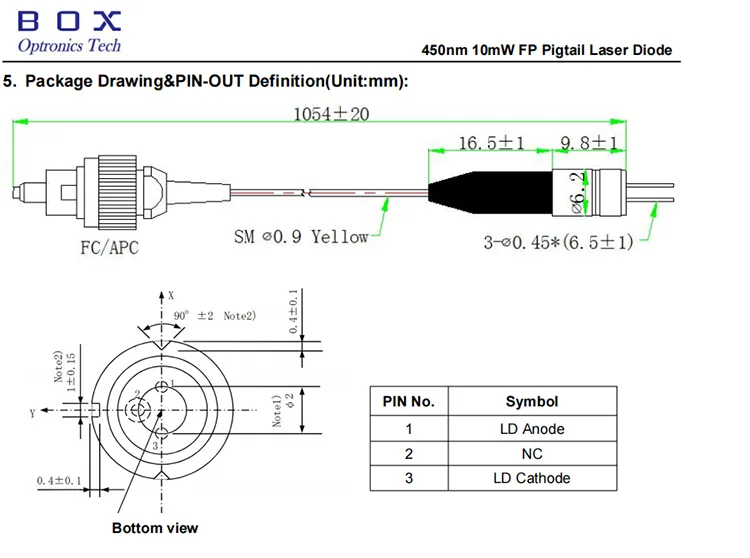

Gambar Paket & Definisi PIN-OUT (Satuan: mm) -Dioda Laser Pigtail Koaksial FP

Informasi Pemesanan-FP Coaxial Pigtail Laser Diode

BLD	-X	XX	XX	X	-XX
LD	Tipe chip	Panjang gelombang	Daya keluaran	PIN KELUAR	Konektor
Dioda laser	F: FP	450: 450nm 520: 520nm	10: 10mW Lainnya	F: Tipe F	FA: FC/APC
		650: 650nm	02: 2mW 05: 5mW Lainnya	D: Tipe D	FA: FC/APC SA: SC/APC Lainnya
		660: 660nm 785: 785nm 850: 850nm	10: 10mW Lainnya	D: Tipe D	FA: FC/APC
		980: 980nm	5: 5mW Lainnya	D: Tipe D	FA: FC/APC

misalnya: BLD-F78510D-FA

(Informasi pemesanan: Dioda Laser Pigtail Koaksial FP, 785nm 10mW, pin-out tipe D, dengan konektor FC/APC).

Lembar Data-Dioda Laser Pigtail Koaksial FP

Ketentuan penawaran dan pembayaran-Dioda Laser Pigtail Koaksial FP

● Ketentuan penawaran

(1) EXW:

Jika Anda memiliki akun DHL/ UPS/FedEx, Box Optronics menyarankan untuk menggunakan EXW. Kami mengirim melalui akun Anda; kami tidak membebankan biaya pengiriman.

(2) DAP:

Jika Anda tidak memiliki akun, harap membayar di muka biaya pengiriman produk.

(3) Lainnya

● Ketentuan pembayaran

PayPal dan T/T tersedia.

Dioda Laser Pigtail Koaksial FP waktu tunggu

Produksi: sekitar 10 hari kerja. (Jika ada stok, akan dikirim lebih cepat.)

Logistik internasional: 3-5 hari kerja.

Jaminan Kualitas dan Layanan Purna Jual-Dioda Laser Pigtail Koaksial FP

● Masa Garansi:

Perbaikan atau penggantian gratis untuk cacat yang bukan disebabkan oleh manusia dalam waktu 1 tahun sejak pembelian. Layanan pemeliharaan berbayar tersedia setelah 1 tahun.

● Pengecualian dari Garansi Gratis:

Selama masa garansi gratis, layanan perbaikan atau penggantian gratis akan diberikan untuk kesalahan yang disebabkan oleh masalah kualitas produk. Namun, Box Optronics berhak menolak layanan perbaikan gratis dalam kasus berikut dalam masa garansi:

(1) Kerusakan yang disebabkan oleh faktor alam (misalnya petir, debu) atau pengaruh lingkungan.

(2) Kerusakan karena pengoperasian yang tidak tepat oleh pengguna.

(3) Kerusakan fisik yang jelas disebabkan oleh kesalahan manusia.

(4) Pembongkaran, modifikasi, atau perbaikan yang tidak sah.

(5) Label garansi pada wadahnya berubah atau tidak lengkap.

(6) Kerusakan atau kehilangan selama pengangkutan.
