Dioda Laser Kupu-Kupu FP 785nm

Daftar isi

1. Pengenalan 785nm Dioda Laser Kupu-Kupu FP

2. Spesifikasi Teknis

3. Fitur Produk

4. Aplikasi Khas

5. Detail produk

6. Informasi Pemesanan

7. Lembar data dan lembar tes

8. Ketentuan penawaran dan pembayaran

9. Waktu memimpin

10. Catatan Operasi

11. Jaminan Mutu dan Layanan Purna Jual

Pengenalan Produk

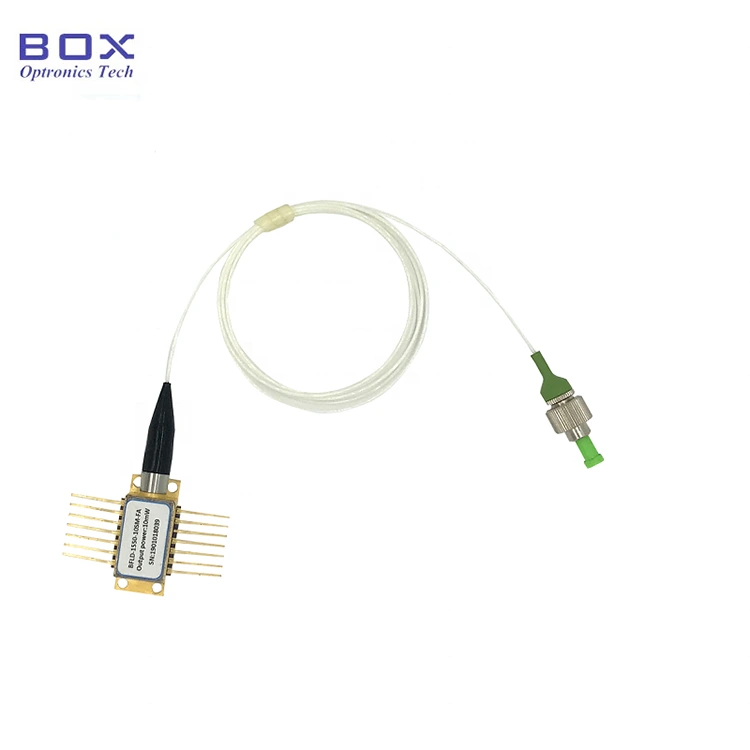

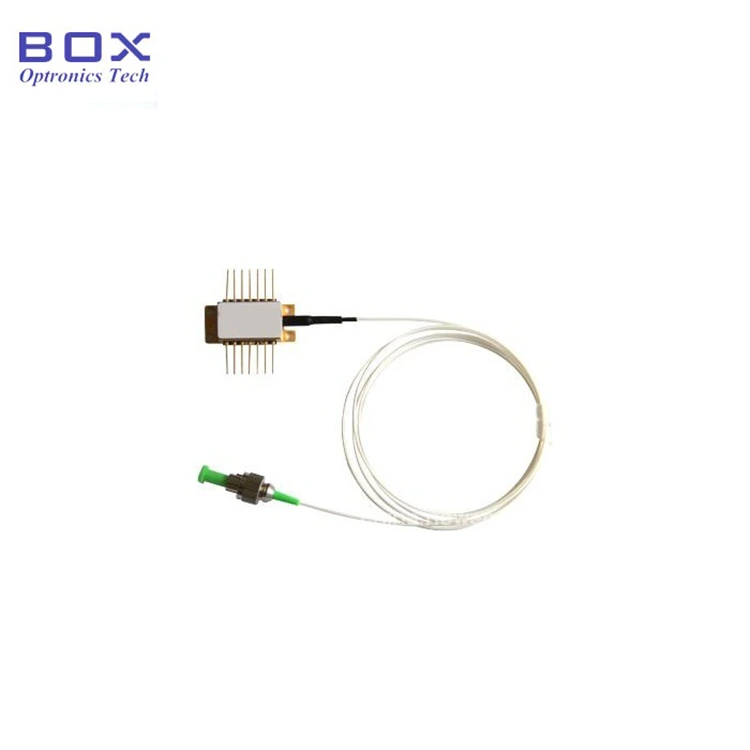

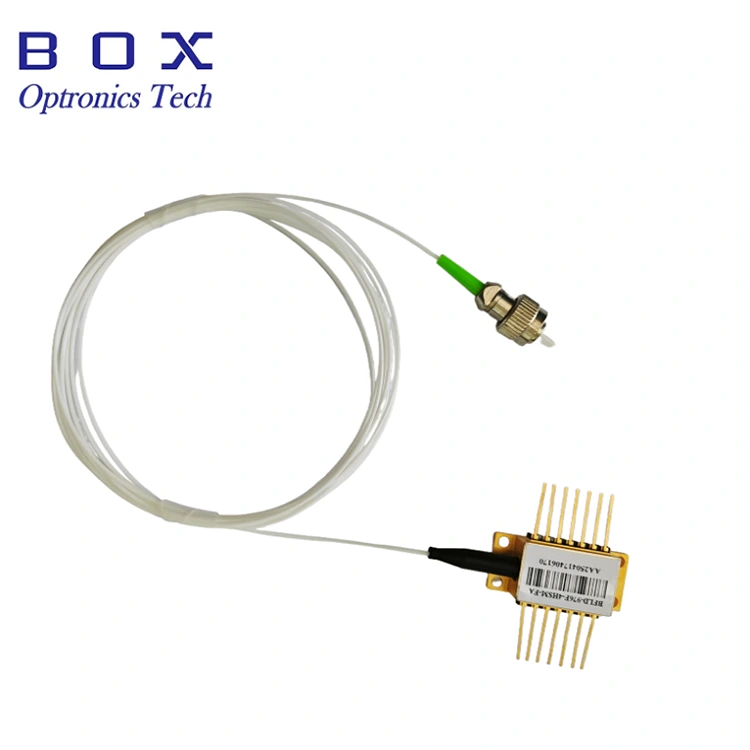

Ini adalah Dioda Laser Kupu-Kupu FP 785nm, yang ditampilkan hingga daya keluaran 30mW. Jenis serat bisa SM785-HP atau PM780-HP, dan mengintegrasikan TEC, fotodioda monitor, dan termistor. Itu Tabung pelindung 900um dan konektor FC/APC bersifat opsional. Jika pin memerlukan penyolderan, suhu penyolderan tidak boleh melebihi 260 ° C, dan waktu penyolderan tidak boleh lebih dari 10 detik. Paket Modul/Benchtop dengan rangkaian driver, Daya keluaran 50mW, tersedia.

Produk Spesifikasi

Fitur Produk

● SM785-HP atau serat PM780-HP;

● Keluaran daya naik hingga 30mW;

● 14-pin Paket BTF dengan TEC, termistor, dan Pantau PD.

Aplikasi Produk

● Sumber cahaya;

● Penginderaan serat optik sistem;

● Pengolahan bahan.

Detail Produk

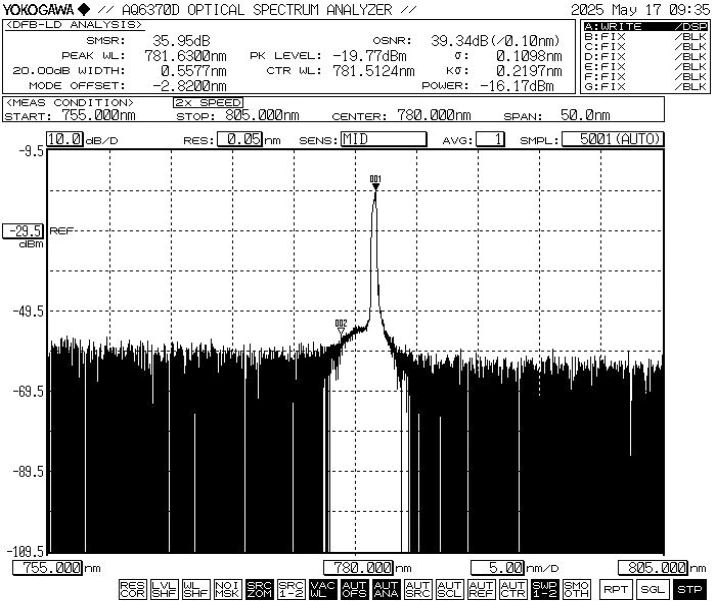

● Spektrum tipikal: 785nm, toleransi WL +/-10nm.

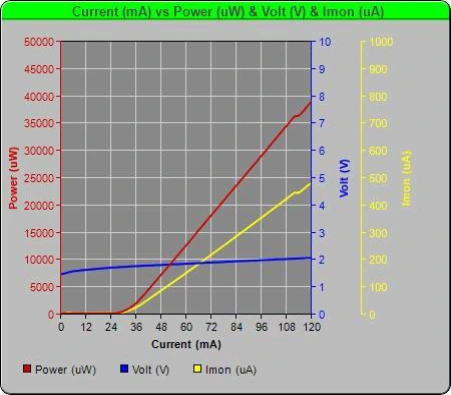

● Dioda Laser Kupu-kupu FP PIV-785nm 30mW

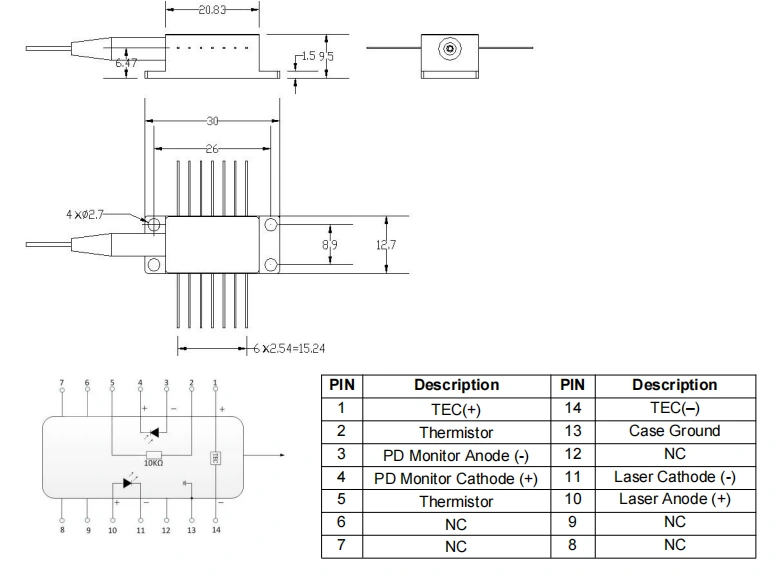

● Gambar paket & Definisi PIN-OUT (Satuan: mm) -785nm FP Butterfly Dioda Laser

● Aksesori standar

*Perangkat mandiri; tidak ada driver bawaan (paket modul dengan driver sirkuit adalah opsional).

Memesan informasi

misalnya: BFLD-F785-30SM-FA

(Informasi pemesanan: Dioda Laser Kupu-kupu FP 785nm, output 30mW daya, serat SM Hi780, konektor FC/APC, pin pompa).

Untuk persyaratan khusus lainnya, silakan hubungi: penjualan06@boxoptronics.com

Lembar Data dan Lembar ujian

Lembar Data

Lembar ujian

Ketentuan penawaran dan pembayaran

● Ketentuan penawaran

(1) EXW:

Jika Anda memiliki akun DHL/UPS/FedEx, Box Optronics menyarankan untuk menggunakannya EXW. Kami mengirim melalui akun Anda; kami tidak membebankan biaya pengiriman.

(2) DAP:

Jika Anda tidak memiliki akun, harap bayar di muka biaya pengirimannya produk.

● Ketentuan pembayaran

PayPal dan T/T tersedia.

Waktu memimpin

Dibutuhkan sekitar 10 hari kerja untuk produksi. (Jika ada beberapa dalam stok, itu akan dikirim lebih cepat.)

Logistik internasional mungkin memakan waktu 3-5 hari kerja.

Catatan Operasi

● Bahaya Radiasi Laser: Saat perangkat sedang beroperasi, ia memancarkan sinar laser intensitas tinggi. Jangan melihat secara langsung permukaan ujung serat, karena dapat menyebabkan cedera mata.

● Perlindungan ESD: Perangkat ini sensitif terhadap elektrostatis. Oleh karena itu, tindakan perlindungan anti-statis yang ketat harus dilakukan dipatuhi selama pengemasan, transportasi, dan penggunaan. Selain itu, tindakan pencegahan harus diambil untuk mencegah lonjakan pasokan listrik, jika tidak dilakukan dapat mengakibatkan kerusakan permanen pada perangkat (misalnya, pastikan peralatan yang tepat ground dan kenakan tali pergelangan tangan antistatis).

● Penanganan Serat dan Perangkat: Optik seratnya rapuh. Jangan menarik perangkat menggunakan fiber. Saat memasukkan atau melepas perangkat dari soketnya, jangan menekan atau menariknya selongsong di bagian belakang rumah perangkat. Untuk perangkat yang dilengkapi dengan konektor, pastikan perangkat dan konektor serat diangkat secara bersamaan selama instalasi atau pelepasan.

● Persyaratan Penyolderan Pin: Jika pin perlu disolder, suhu penyolderan tidak boleh melebihi 260°C, dan waktu penyolderan tidak boleh melebihi 10 detik. Berikan perhatian khusus pada berikut: selama proses penyolderan, perangkat harus dalam keadaan tidak diberi daya negara bagian, dan besi solder harus diarde dengan benar.

● Pengoperasian Penyalaan: Selama penyalaan proses, jangan sekali-kali mengalirkan arus tinggi secara langsung, karena dapat merusak chip. Sebaliknya, nyalakan perangkat pada tingkat arus yang mendekati ambang batas chip, dan kemudian secara bertahap tingkatkan arus sedikit demi sedikit hingga tingkat yang diinginkan tercapai.

● Urutan Pendinginan dan Penyalaan: Sebelumnya menyalakan semua komponen, aktifkan pendingin terlebih dahulu, lalu lanjutkan langkah peningkatan daya tambahan untuk mencegah chip terlalu panas dan kelebihan beban.

Jaminan Mutu dan Layanan Purna Jual

● Masa Garansi:

Perbaikan atau penggantian gratis untuk cacat yang bukan disebabkan oleh manusia dalam waktu 1 tahun sejak pembelian. Layanan pemeliharaan berbayar tersedia setelah 1 tahun.

● Pengecualian dari Garansi Gratis:

Selama masa garansi gratis, layanan perbaikan atau penggantian gratis Akan diberikan untuk kesalahan yang disebabkan oleh masalah kualitas produk. Namun, Kotak Optronics berhak menolak layanan perbaikan gratis berikut ini kasus dalam masa garansi:

(1) Kerusakan yang disebabkan oleh faktor alam (misalnya petir, debu) atau pengaruh lingkungan.

(2) Kerusakan karena pengoperasian yang tidak tepat oleh pengguna.

(3) Kerusakan fisik yang jelas disebabkan oleh kesalahan manusia.

(4) Pembongkaran, modifikasi, atau perbaikan yang tidak sah.

(5) Label jaminan pada wadahnya berubah atau tidak lengkap.

(6) Kerusakan atau kehilangan selama pengangkutan.
