Dioda Laser Kupu-Kupu FP 520nm

Daftar isi

1. Pengenalan 520nm Dioda Laser Kupu-Kupu FP

2. Spesifikasi Teknis

3. Fitur Produk

4. Aplikasi Khas

5. Detail produk

6. Informasi Pemesanan

7. Lembar data dan lembar tes

8. Ketentuan penawaran dan pembayaran

9. Waktu memimpin

10. Catatan Operasi

11. Jaminan Mutu dan Layanan Purna Jual

Pengenalan Produk

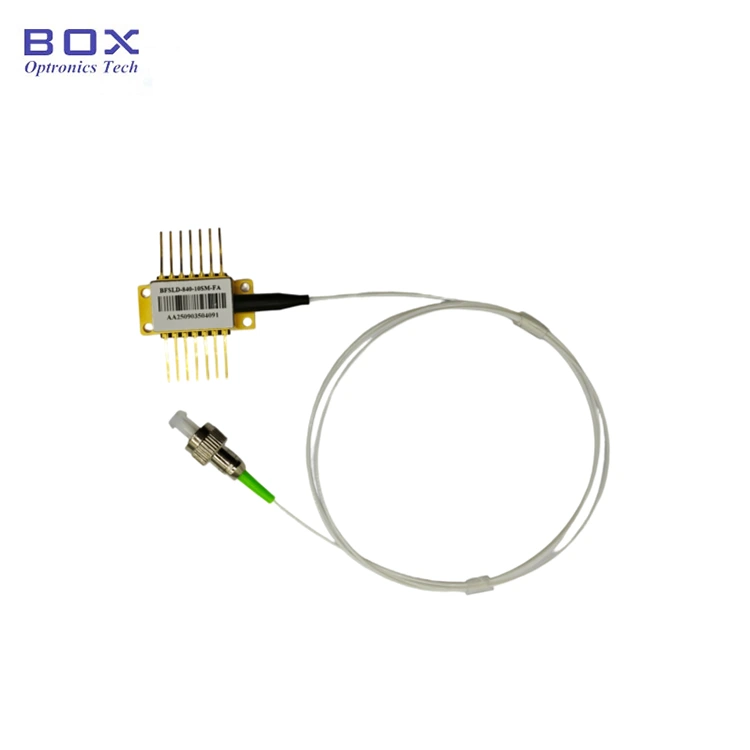

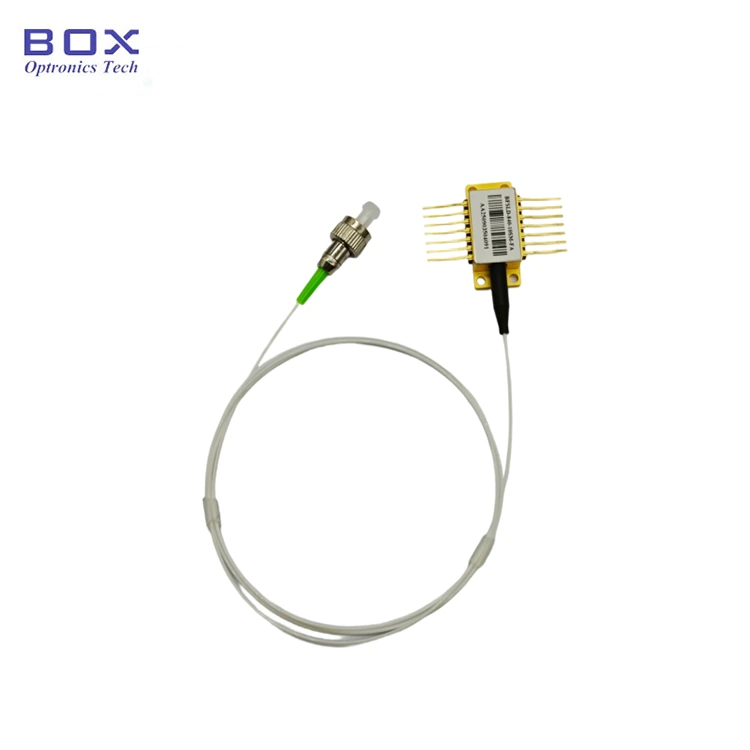

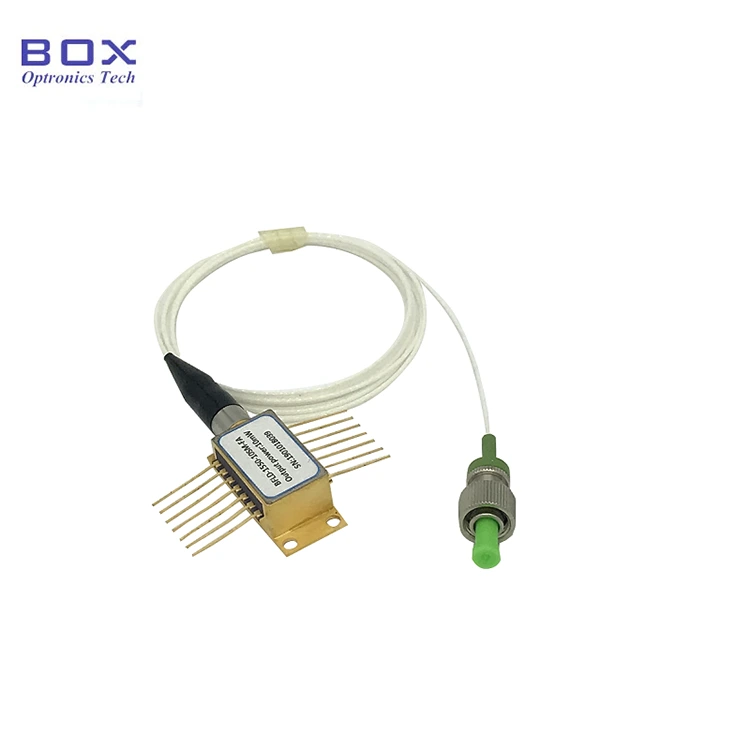

Ini adalah Dioda Laser Kupu-kupu FP 520nm dengan a Paket kupu-kupu 14-pin. Ini adalah Dioda Laser Fabry-Perot. Ini memiliki fitur hingga 30mW daya keluaran, dan TEC dan termistor bawaan. Jenis fiber bisa SM-460HP atau Serat PM-S460-HP. Cocok untuk instrumen optik. Jika pin memerlukan penyolderan, suhu penyolderan tidak boleh melebihi 260 ° C, dan waktu penyolderan tidak boleh lebih dari 10 detik.

Produk Spesifikasi

Fitur Produk

● SM-460HP atau serat PM-S460-HP;

● Keluaran daya naik hingga 30mW;

● 14-pin Paket BTF dengan TEC dan Monitor PD;

● Dioda laser berpasangan serat lampu hijau terlihat.

Aplikasi Produk

● Instrumen optik;

● Transmisi serat optik sistem;

● Indikasi laser.

Detail Produk

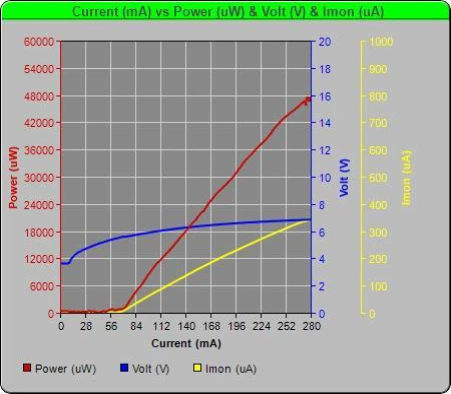

● Spektrum tipikal: PIV

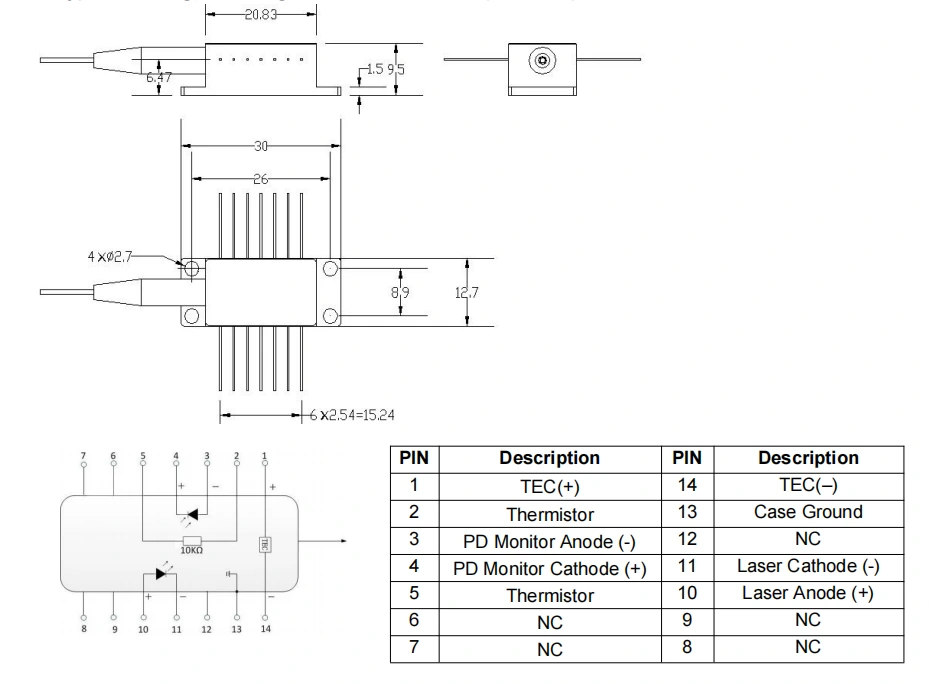

● Gambar paket & Definisi PIN-OUT (Satuan: mm) -520nm FP Butterfly Dioda Laser

● Contoh pengepakan

*Perangkat mandiri; tidak ada driver bawaan (paket modul dengan driver sirkuit adalah opsional).

Memesan informasi

misalnya: BFLD-F520-30SM-FA

(Informasi pemesanan: Dioda Laser Kupu-kupu FP 520nm, kupu-kupu 14-pin paket, daya keluaran 30mW, dengan serat SM 460HP, konektor FC/APC)

Untuk persyaratan khusus lainnya, silakan hubungi: penjualan06@boxoptronics.com

Lembar Data dan Lembar ujian

Lembar Data

Lembar ujian

Ketentuan kutipan dan pembayaran

● Ketentuan penawaran

(1) EXW:

Jika Anda memiliki akun DHL/UPS/FedEx, Box Optronics menyarankan untuk menggunakannya EXW. Kami mengirim melalui akun Anda; kami tidak membebankan biaya pengiriman.

(2) DAP:

Jika Anda tidak memiliki akun, harap bayar di muka biaya pengirimannya produk.

● Ketentuan pembayaran

PayPal dan T/T tersedia.

Waktu memimpin

Dibutuhkan sekitar 10 hari kerja untuk produksi. (Jika ada beberapa dalam stok, itu akan dikirim lebih cepat.)

Logistik internasional mungkin memakan waktu 3-5 hari kerja.

Catatan Operasi

● Saat dioperasikan, perangkat ini memancarkan sinar laser intensitas tinggi; lakukan jangan melihat langsung ke permukaan ujung serat, karena dapat menyebabkan cedera mata.

● Perangkat ini sensitif terhadap elektrostatis; oleh karena itu, kepatuhan yang ketat untuk tindakan perlindungan anti-statis diperlukan selama pengemasan, transportasi, dan penggunaan. Selain itu, tindakan pencegahan harus diambil untuk mencegahnya lonjakan pasokan listrik, karena kegagalan untuk melakukan hal ini dapat mengakibatkan kerusakan permanen pada perangkat (misalnya, memastikan peralatan dibumikan dengan benar dan memakai antistatis tali pergelangan tangan).

● Serat optik bersifat rapuh; jangan gunakan serat untuk menarik perangkat. Saat memasukkan atau melepas perangkat dari soketnya, jangan menekannya atau tarik selongsong yang terletak di bagian belakang rumah perangkat. Untuk perangkat dilengkapi dengan konektor, pastikan perangkat dan konektor serat diangkat secara bersamaan selama pemasangan atau pelepasan.

● Jika pin memerlukan penyolderan, suhu penyolderan tidak boleh melebihi 260°C, dan waktu penyolderan tidak boleh melebihi 10 detik. Khusus perhatian harus diberikan pada hal-hal berikut: selama proses penyolderan, perangkat harus dalam keadaan tidak menyala, dan besi solder harus dalam keadaan benar membumi.

● Selama proses penyalaan, jangan sekali-kali mengalirkan arus tinggi secara langsung, seperti ini berisiko merusak chip. Sebaliknya, nyalakan perangkat pada level saat ini Dekat dengan ambang batas chip, dan kemudian secara bertahap meningkatkan arus dalam jumlah kecil meningkat sampai tingkat yang diinginkan tercapai.

● Sebelum menyalakan semua komponen, aktifkan terlebih dahulu pendinginnya, dan kemudian lanjutkan dengan langkah peningkatan daya bertahap untuk mencegah chip terlalu panas dan kelebihan beban.

Jaminan Mutu dan Layanan Purna Jual

● Masa Garansi:

Perbaikan atau penggantian gratis untuk cacat yang bukan disebabkan oleh manusia dalam waktu 1 tahun sejak pembelian. Layanan pemeliharaan berbayar tersedia setelah 1 tahun.

● Pengecualian dari Garansi Gratis:

Selama masa garansi gratis, layanan perbaikan atau penggantian gratis Akan diberikan untuk kesalahan yang disebabkan oleh masalah kualitas produk. Namun, Kotak Optronics berhak menolak layanan perbaikan gratis berikut ini kasus dalam masa garansi:

(1) Kerusakan yang disebabkan oleh faktor alam (misalnya petir, debu) atau pengaruh lingkungan.

(2) Kerusakan karena pengoperasian yang tidak tepat oleh pengguna.

(3) Kerusakan fisik yang jelas disebabkan oleh kesalahan manusia.

(4) Pembongkaran, modifikasi, atau perbaikan yang tidak sah.

(5) Label jaminan pada wadahnya berubah atau tidak lengkap.

(6) Kerusakan atau kehilangan selama pengangkutan.

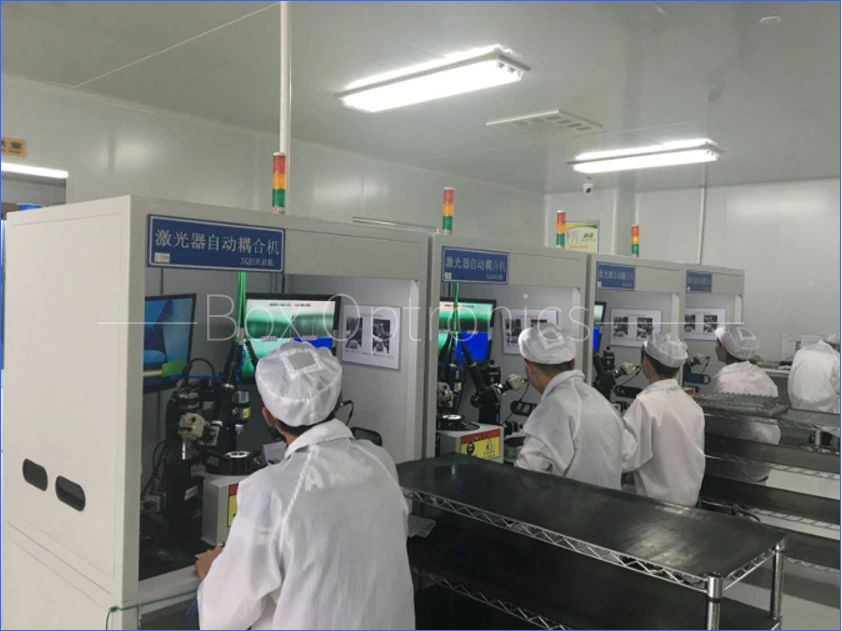

Produksi nyata garis
