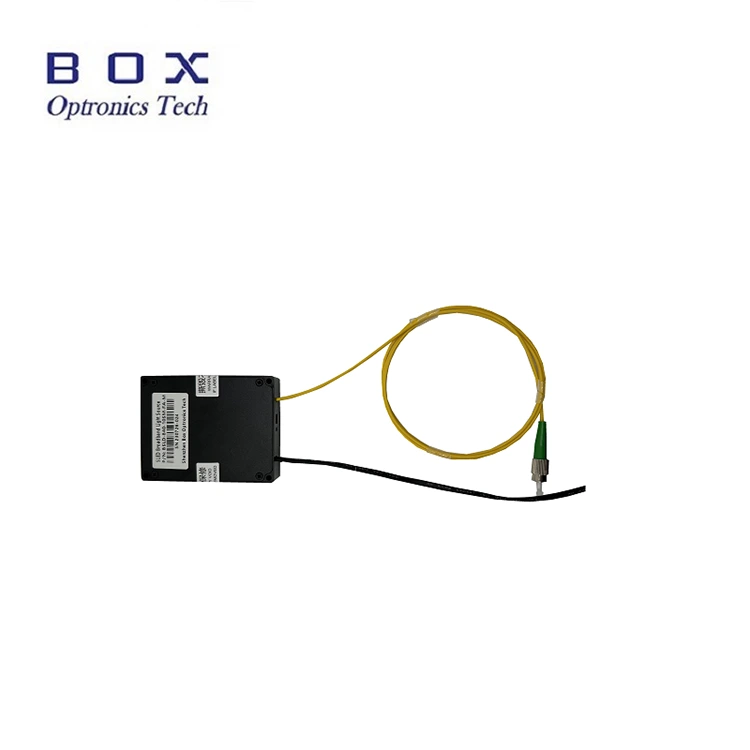

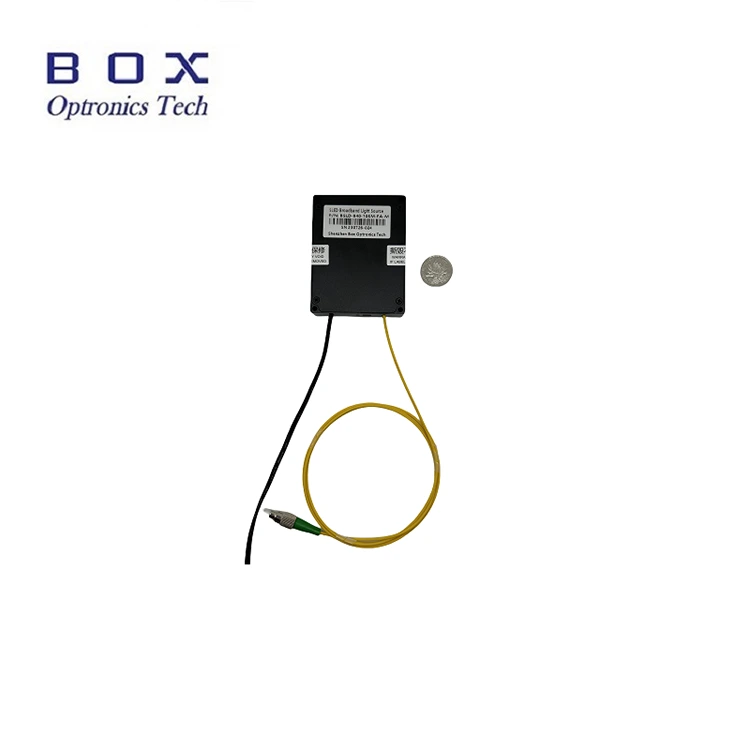

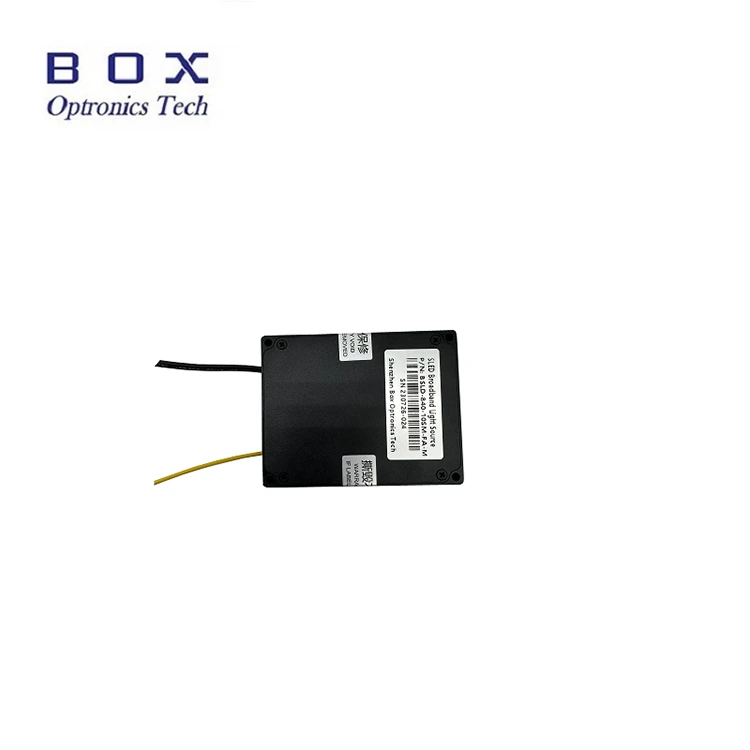

Modul Sumber Laser Fabry Perot FP mengadopsi chip laser semikonduktor, sirkuit penggerak yang dirancang secara profesional, dan kontrol TEC untuk memastikan pengoperasian laser yang aman, daya keluaran yang stabil, dan spektrum. 532nm, 785nm, dan 1064nm adalah opsional. Daya keluaran lebih dari 50mW. Perintah dan perangkat lunak host PC disediakan untuk pengoperasian dan integrasi. Cocok sebagai sumber laser pompa untuk analisis biomedis dan spektral.
|
Parameter |
Satuan |
Nilai-nilai |
Catatan |
||
|
Panjang gelombang operasi |
nm |
532±5 |
785±5 |
1064±5 |
|
|
Daya keluaran |
mW |
>50 |
>50 |
>50 |
|
|
Jenis serat |
- |
460 HP |
Hai780 |
Hai1060 |
|
|
Ketidakstabilan daya (Jangka pendek 15 menit) |
dB |
≤±0,02 |
|
||
|
Ketidakstabilan daya (Jangka panjang 8 jam) |
dB |
≤±0,05 |
|
||
|
Konektor |
- |
FC/APC |
|
||
|
Ukuran |
mm |
70(L)×90(L)×18(T) |
|
||
|
Catu daya |
VDC |
DC 12V/2A |
XH2.54-3PIN |
||
|
Tingkat listrik aktivasi |
VDC |
4.2~5.5V |
|
||
|
Antarmuka komunikasi |
- |
DB9 Wanita (RS485) |
XH1.25-3PIN |
||
|
Perangkat lunak kontrol |
- |
KotakLaserCtrIV2 |
|
||
|
Perangkat lunak port serial |
- |
PL23XX_Prolific_DriverInstaller_v207 |
|
||
|
Suhu pengoperasian |
℃ |
-5 ~ +55 |
|
||
|
Suhu penyimpanan |
℃ |
-40 ~ +85 |
|
||
● daya keluaran tinggi 50mW;
● Daya dan spektrum yang stabil;
● Paket modul ringkas 70x90x18mm.
● Biomedis;
● Analisis spektral;
● Sensor serat optik.

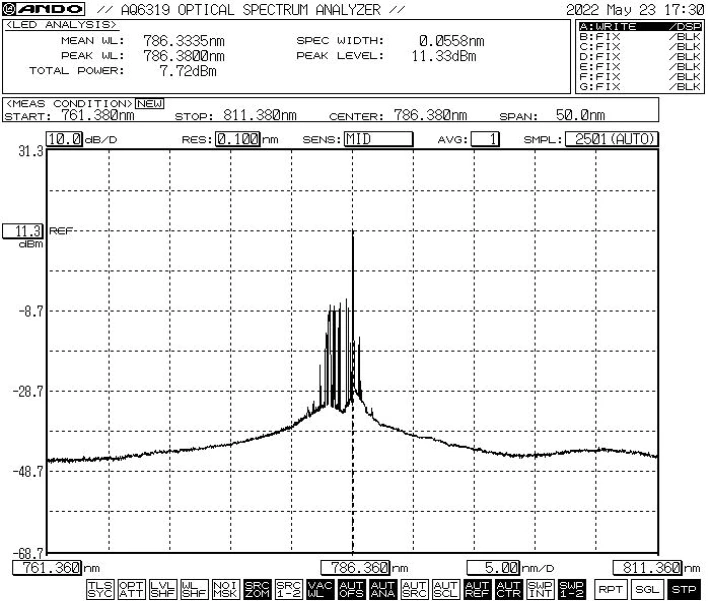

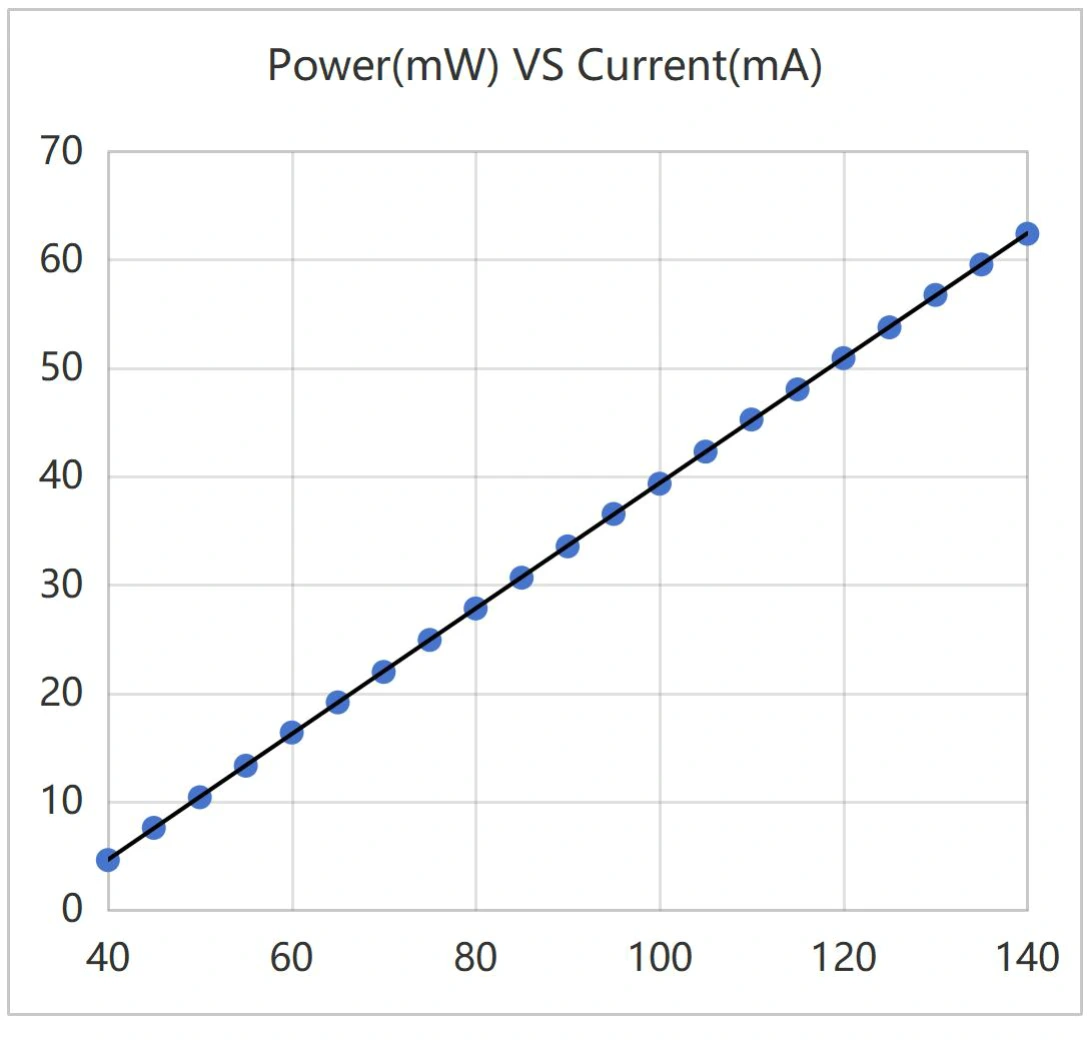

● Kurva umum: sumber laser FP 785nm 50mW
Langkah1. Membongkar: Sebelum perakitan, periksa apakah semua aksesori sudah lengkap.
Langkah2. Catu daya: Terhubung ke catu daya switching DC atau catu daya teregulasi yang memenuhi persyaratan catu dayanya. Gunakan hanya adaptor daya asli yang cocok (DC5V atau DC12V). Adaptor daya yang tidak tepat dapat merusak sumber cahaya. (Adaptor daya disediakan sesuai dengan volume lokaltage standar.)
Langkah3. Menghubungkan serat keluaran: Buka penutup debu pada konektor atau flensa serat, periksa permukaan ujung serat, dan sambungkan serat atau sambungkan serat ke perangkat atau meteran listrik yang akan diuji setelah dipastikan tidak ada polusi dan kerusakan.
Setp4. Menyambungkan ke komputer host: Gunakan Kabel Data USB-RS485 DB9 untuk menyambungkan Modul Sumber Laser Fabry Perot FP dan komputer; komputer harus terlebih dahulu menginstal driver port serial khusus untuk mengidentifikasi kabel data port serial USB-RS485, jika tidak, perangkat lunak komputer host dan modul sumber cahaya tidak dapat dihubungkan dan dikomunikasikan dengan benar. Silakan tanyakan kepada Box Optronics tentang pengemudinya.

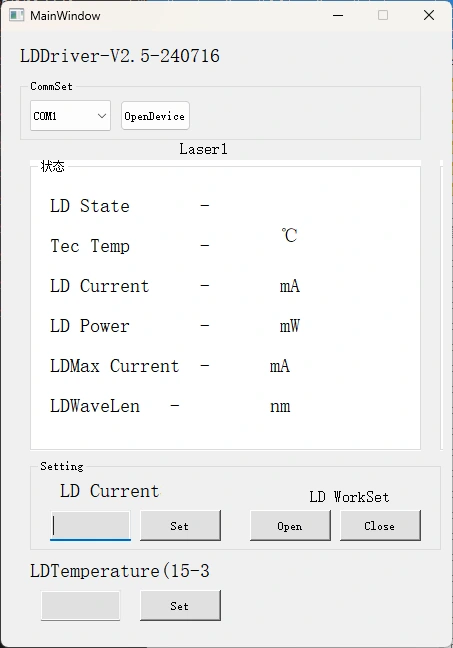

Langkah5. Perangkat lunak kontrol: Box Optronics menyediakan perintah serial atau perangkat lunak PC untuk mengontrol arus LD Modul Sumber Laser Fabry Perot FP. Pilih port yang benar, atur arus dan suhu, lalu klik tombol buka. (Untuk mencegah kerusakan, naikkan arus penggerak secara perlahan pada pengoperasian awal. Jangan langsung menggunakan arus penuh.)
Langkah6. Setelah digunakan, klik tombol tutup, matikan catu daya, dan putuskan sambungan fiber.
|
Nama |
Panjang gelombang |
Daya keluaran |
Jenis serat |
Konektor |
Dimensi |
|
BFL |
-FXXX |
-XX |
XX |
-XX |
-X |
|
Sumber laser |
532:532nm 785:785nm 1064:1064 nm |
50:50mW |
SM:Serat SM PM:Serat PM |
FA:FC/APC SA:SC/APC Lainnya |
M:Modul B: Meja |
misalnya: BFL-F1064-50SM-FA-M
(Informasi pemesanan: Modul Sumber Laser Fabry Perot FP, 1064nm, daya output 50mW, dengan serat SM, konektor FC/APC, paket modul).
Untuk persyaratan khusus lainnya, silakan hubungi: sales06@boxoptronics.com
● Ketentuan penawaran
(1) EXW:
Jika Anda memiliki akun DHL/UPS/FedEx, Box Optronics menyarankan untuk menggunakan EXW. Kami mengirim melalui akun Anda; kami tidak membebankan biaya pengiriman.
(2) DAP:
Jika Anda tidak memiliki akun, harap membayar di muka biaya pengiriman produk.
(3) Lainnya
● Ketentuan pembayaran
PayPal dan T/T tersedia.
Produksi: 10-15 hari kerja. (Jika ada stok, akan dikirim lebih cepat.)
Logistik internasional: 3-5 hari kerja.
● Tidak disarankan untuk sering memasukkan atau melepas konektor serat optik, untuk mencegah kontaminasi debu—yang dapat menyebabkan peningkatan kehilangan penyisipan—atau terbakarnya permukaan ujung konektor serat.
● Bersihkan konektor serat dengan lap bebas serabut dan periksa dengan detektor permukaan ujung serat sebelum penyambungan. Selalu sambungkan/putuskan sambungan serat tanpa listrik untuk menghindari terbakarnya permukaan ujung. Konektor serat optik harus ditutup dengan penutup debu.
● Jika serat keluaran perlu disambungkan ke serat lain, disarankan untuk menggunakan alat penyambung fusi (fusion splicer).
● Harap berhati-hati terhadap kelembapan, debu, dan korosi; simpan di tempat yang kering.
● Masa Garansi:
Perbaikan atau penggantian gratis untuk cacat yang bukan disebabkan oleh manusia dalam waktu 1 tahun sejak pembelian. Layanan pemeliharaan berbayar tersedia setelah 1 tahun.
● Pengecualian dari Garansi Gratis:
Selama masa garansi gratis, layanan perbaikan atau penggantian gratis akan diberikan untuk kesalahan yang disebabkan oleh masalah kualitas produk. Namun, Box Optronics berhak menolak layanan perbaikan gratis dalam kasus berikut dalam masa garansi:
(1) Kerusakan yang disebabkan oleh faktor alam (misalnya petir, debu) atau pengaruh lingkungan.
(2) Kerusakan karena pengoperasian yang tidak tepat oleh pengguna.
(3) Kerusakan fisik yang jelas disebabkan oleh kesalahan manusia.
(4) Pembongkaran, modifikasi, atau perbaikan yang tidak sah.
(5) Label garansi pada wadahnya berubah atau tidak lengkap.
(6) Kerusakan atau kehilangan selama pengangkutan.
