Laser DFB Berkuncir Koaksial Lebar Garis Sempit 1550nm

Ikhtisar Produk-Laser DFB Berkuncir Koaksial Lebar Garis Sempit 1550nm

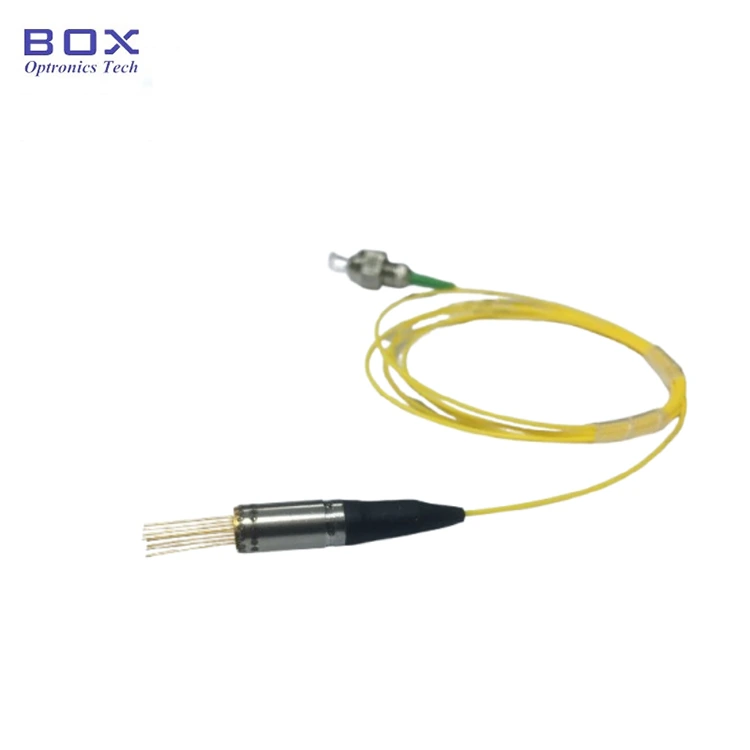

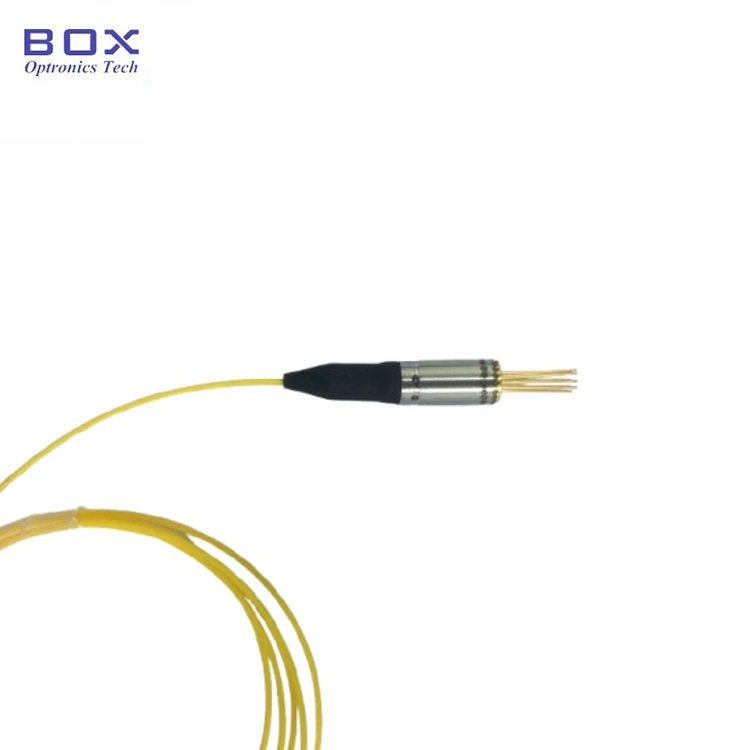

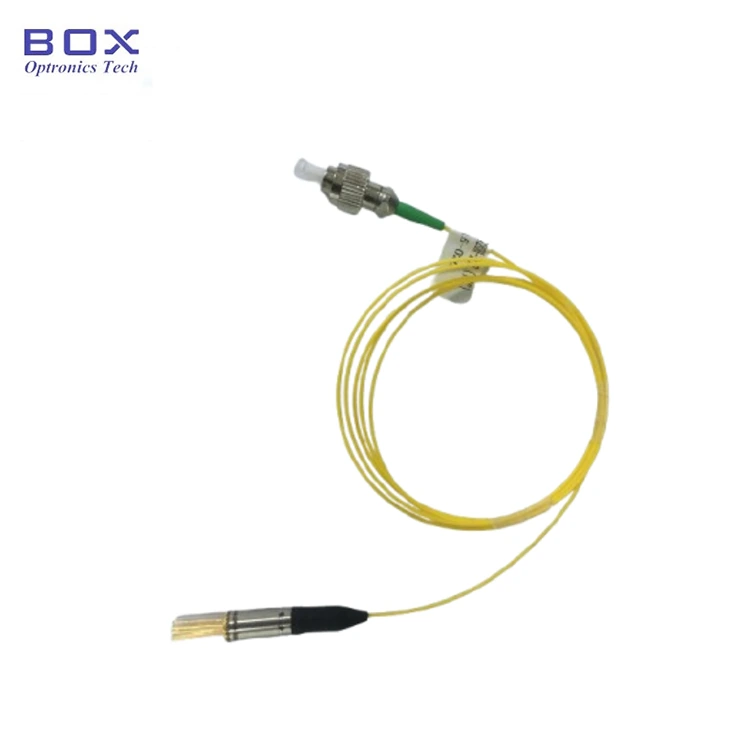

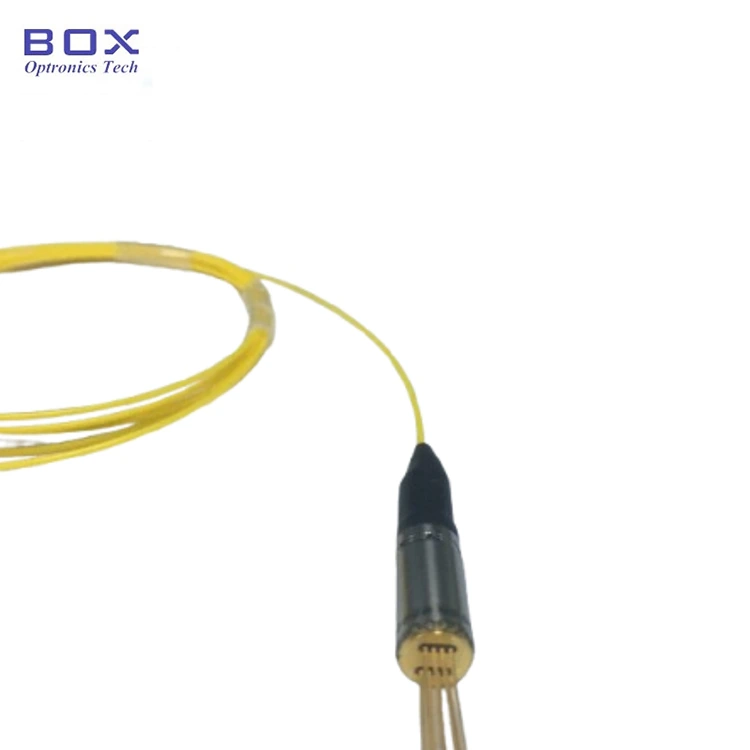

Laser DFB Pigtailed Koaksial Lebar Garis Sempit 1550nm dari Box Optronics adalah laser umpan balik terdistribusi berpendingin TEC yang dirancang untuk sistem jangkauan LiDAR dan aplikasi mengemudi otonom. Beroperasi pada panjang gelombang pusat 1550nm, alat ini memberikan output optik ≥2mW melalui serat mode tunggal dan lebar garis spektral ≤500kHz, diukur menggunakan metode self-heterodyne. Laser ini mengintegrasikan pendingin termoelektrik (TEC), termistor, fotodioda monitor PIN InGaAs, dan isolator optik dalam paket koaksial ringkas dengan kuncir serat FC/APC atau SC/APC.

Fitur Utama -Laser DFB Kuncir Koaksial Lebar Garis Sempit 1550nm

· Panjang gelombang pusat: 1550nm, toleransi WL +/-3nm

· Lebar garis spektral sempit: ≤500kHz (metode pengukuran heterodyne mandiri)

· Daya keluaran optik: minimum 2mW (output serat SM)

· Isolator optik bawaan: isolasi ≥30dB

· Pendingin termoelektrik (TEC) dan termistor terintegrasi

· Fotodioda monitor PIN InGaAs bawaan

· Kebisingan rendah, pengoperasian distorsi rendah

· Keandalan tinggi dan masa pengoperasian yang lama

Aplikasi Khas -Laser DFB Pigtailed Koaksial Lebar Garis Sempit 1550nm

· Sistem LiDAR FMCW untuk mengemudi otonom dan ADAS

· LiDAR yang koheren untuk pengukuran jarak dan kecepatan secara bersamaan

· Sistem LiDAR untuk pencitraan 3D dan navigasi otonom

· Sistem LiDAR industri untuk robotika, navigasi AGV, dan otomatisasi

· Sistem pengujian komunikasi optik yang koheren dan peralatan pengukuran optik

· Sistem penginderaan serat optik terdistribusi

· Refleksi domain frekuensi optik (OFDR)

· Penelitian fotonik dan eksperimen deteksi koheren laboratorium

· Integrasi OEM ke dalam modul LiDAR, sensor otomotif, dan peralatan penginderaan industri

Spesifikasi Produk -Laser DFB Kuncir Koaksial Lebar Garis Sempit 1550nm

Peringkat Maksimum Mutlak (Tc = 25°C)

Karakteristik Optik-Listrik (Tc = 25°C)

Karakteristik TEC dan Termistor

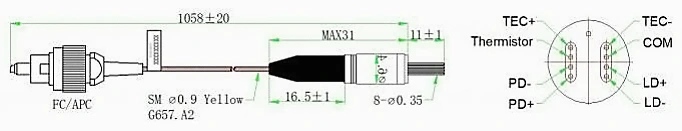

Definisi Paket dan Pin

Jenis Paket: Paket Hermetik Koaksial dengan TEC

Komponen Bawaan: Isolator optik, pendingin termoelektrik (TEC), termistor, fotodioda monitor PIN InGaAs

Informasi Pemesanan -Laser DFB Pigtailed Koaksial Lebar Garis Sempit 1550nm

Nomenklatur Model

BLD - X XX XX X - X XX (XX)

Contoh: BLD-ND5502H-IFA(TEC)

Lembar Data -Laser DFB Kuncir Koaksial Lebar Garis Sempit 1550nm

Lembar Data

Pertanyaan yang Sering Diajukan (FAQ)

T: Apa yang dimaksud dengan "lebar garis sempit" dan mengapa penting untuk LiDAR?

J: Lebar garis spektral mengacu pada lebar spektrum frekuensi optik laser. Laser ini memberikan lebar garis <500 kHz, diukur dengan metode self-heterodyne. Lebar garis yang lebih sempit umumnya menghasilkan panjang koherensi yang lebih panjang, yang penting untuk teknik deteksi koheren seperti FMCW LiDAR.

Dalam sistem LiDAR FMCW, sinyal optik yang ditransmisikan dan dipantulkan berinterferensi untuk menghasilkan sinyal detak yang digunakan untuk pengukuran jangkauan dan kecepatan. Laser dengan lebar garis sempit membantu menjaga koherensi, mengurangi gangguan fase, dan meningkatkan sensitivitas pengukuran dalam aplikasi jarak jauh dan resolusi tinggi.

T: Apa perbedaan antara laser lebar garis sempit koaksial dan laser DFB paket kupu-kupu?

J: Perbedaan utamanya adalah faktor bentuk paket. Produk ini menggunakan paket koaksial kompak dengan TEC terintegrasi, termistor, fotodioda monitor, dan isolator optik, sehingga cocok untuk modul LiDAR dengan ruang terbatas dan integrasi OEM yang digabungkan dengan serat.

Laser DFB paket kupu-kupu biasanya menyediakan lebih banyak antarmuka listrik dan fleksibilitas lebih tinggi untuk sistem laboratorium, peralatan telekomunikasi, dan aplikasi yang memerlukan desain termal atau listrik khusus.

Paket yang sesuai bergantung pada persyaratan sistem, termasuk ukuran, manajemen termal, antarmuka listrik, dan metode integrasi.

T: Apakah panjang gelombang 1550nm aman bagi mata untuk LiDAR otomotif?

J: Wilayah dengan panjang gelombang 1550nm umumnya dianggap lebih aman bagi mata untuk aplikasi LiDAR dibandingkan dengan panjang gelombang yang lebih pendek seperti 905nm. Pada sekitar 1550nm, penyerapan oleh struktur anterior mata secara signifikan mengurangi paparan retina, memungkinkan sistem LiDAR mencapai tingkat daya optik lebih tinggi yang diijinkan berdasarkan standar keamanan laser yang berlaku.

Klasifikasi akhir keselamatan mata bergantung pada desain sistem secara keseluruhan, termasuk daya keluaran, divergensi sinar, format modulasi, durasi paparan, dan kepatuhan terhadap standar seperti IEC 60825.

T: Berapa jumlah pesanan minimum (MOQ)?

A: MOQ adalah 2 pcs.
