Laser Lebar Garis Sempit BTF 1310nm DFB 100KHz

Daftar isi

1. Pengenalan 1310nm Laser Lebar Garis Sempit DFB 100KHz BTF

2. Spesifikasi Teknis

3. Fitur Produk

4. Aplikasi Khas

5. Detail produk

6. Informasi Pemesanan

7. Lembar Data

8. Ketentuan penawaran dan pembayaran

9. Waktu memimpin

10. Catatan Operasi

11. Jaminan Mutu dan Layanan Purna Jual

Pengenalan Produk

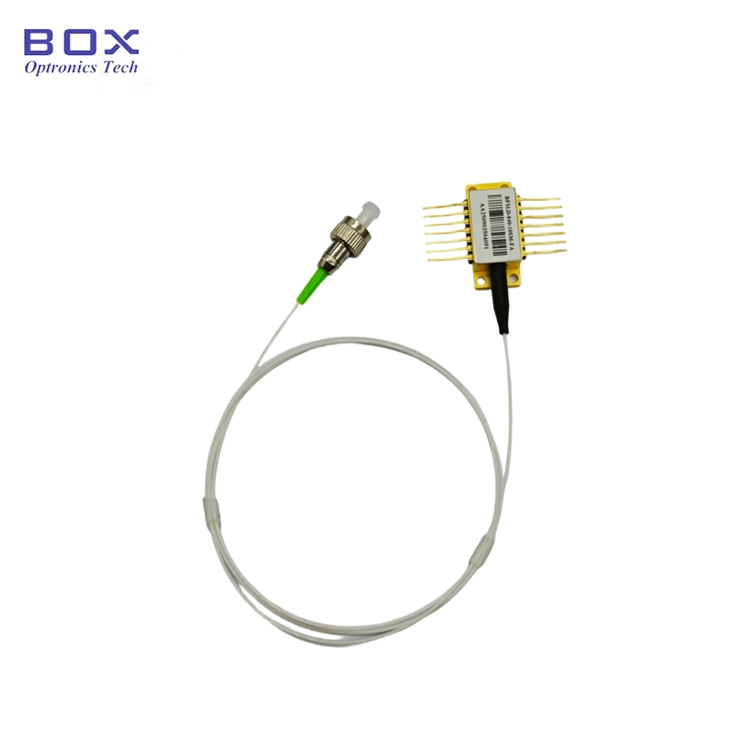

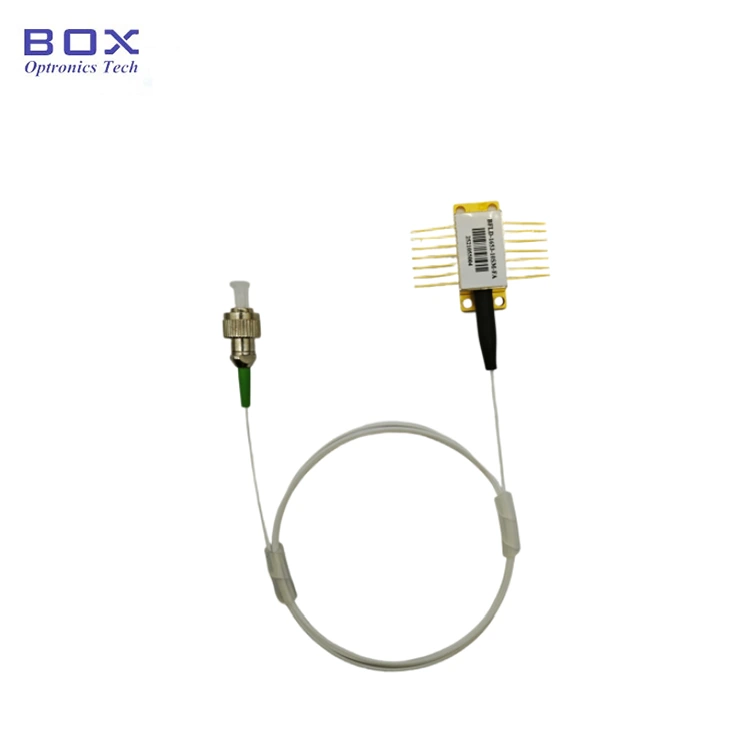

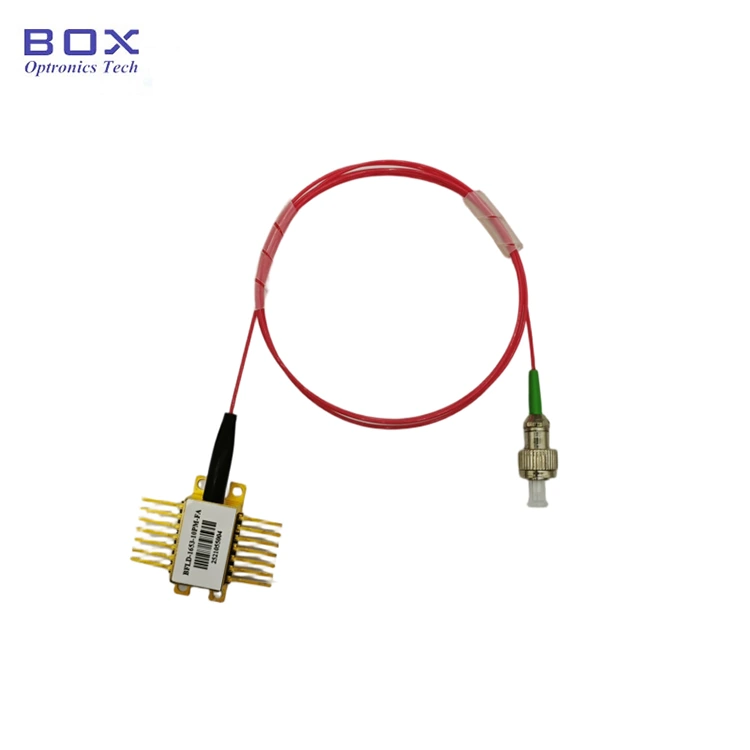

Laser Linewidth Sempit DFB 100KHz BTF 1310nm adalah a laser berkinerja tinggi yang dirancang untuk aplikasi di Lidar, radar angin, optik penginderaan serat, dan komunikasi yang koheren. Ini fitur daya keluaran hingga 100mW, bandwidth 3dB kurang dari 100kHz, dan arus ambang batas rendah. Opsional dengan serat SM/PM, suhu pengoperasian lebar, dan keandalan tinggi. Silakan gunakan di bawah perlindungan ESD dan kendalikan arus & suhu drive ketat, dan menghindari kerusakan arus berlebih.

Produk Spesifikasi

Fitur Produk

● SMF-28e atau kuncir PM1310;

● Daya keluaran >100mW

● Sempit lebar garis <100KHz;

● 14-pin Paket BTF dengan TEC, isolator optik, dan Pantau PD.

Aplikasi Produk

● Lidar;

● radar angin;

● Penginderaan serat optik;

● Komunikasi yang koheren.

Produk Detail

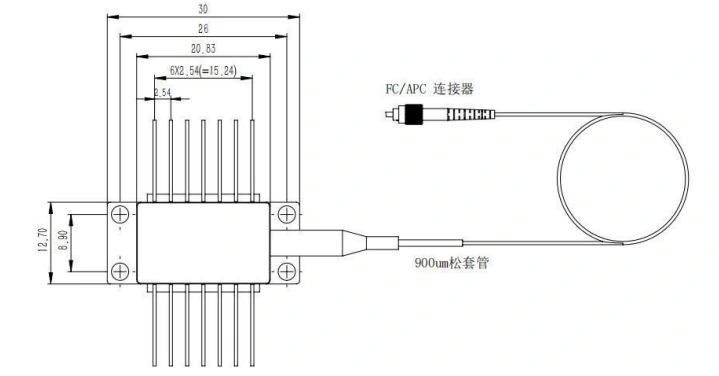

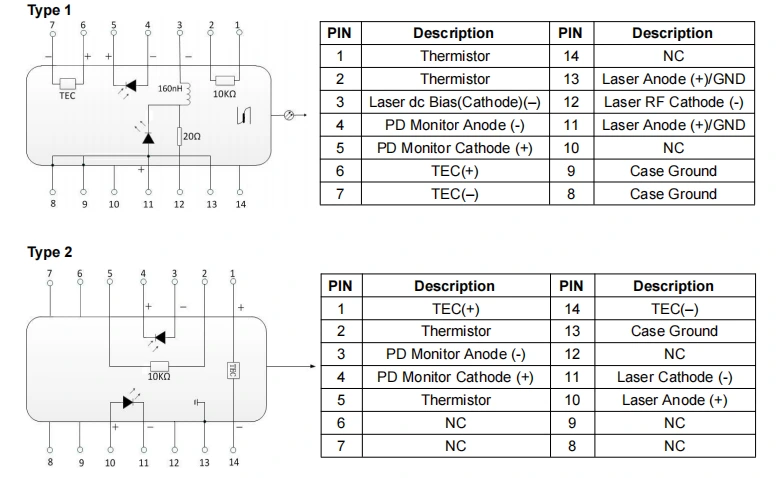

● Gambar paket & Definisi PIN-OUT (Satuan: mm) -1310nm DFB 100KHz Laser Lebar Garis Sempit BTF

● Pertanyaan Umum

(1) Apakah mungkin mengubah panjang gelombang dengan mengatur arus? Berapa kisarannya?

--Ya. Koefisien panjang gelombang saat ini adalah 0,01 nm/mA, dan koefisien panjang gelombang suhu adalah 0,1 nm/℃. Kisaran WL yang dapat disesuaikan adalah sekitar ~pusat WL+/- 1 nm

(2) Berapa lebar garisnya? Apakah Anda menyediakan LD lebar garis normal?

--Lebar garis 3dB kurang dari 100kHz. LD tingkat MHz tersedia.

(3) Berapa rentang pengaturan dayanya?

--10~100%

(4) Apakah Anda menyediakan tabung serat pelindung dan konektor serat?

--Ya. Tabung longgar 900um dan FC/APC, SC/APC, atau konektor lainnya opsional.

Memesan informasi

misalnya: BNLD-1310-11HPM-FA

(Informasi pemesanan: 1310nm DFB 100KHz BTF Laser lebar Garis Sempit, 100mW daya keluaran, dengan serat PM, konektor FC/APC, pin-out tipe 1).

Untuk persyaratan khusus lainnya, silakan hubungi: penjualan06@boxoptronics.com

Lembar Data

Lembar Data

Ketentuan kutipan dan pembayaran

● Ketentuan penawaran

(1) EXW:

Jika Anda memiliki akun DHL/UPS/FedEx, Box Optronics menyarankan untuk menggunakannya EXW. Kami mengirim melalui akun Anda; kami tidak membebankan biaya pengiriman.

(2) DAP:

Jika Anda tidak memiliki akun, harap bayar di muka biaya pengirimannya produk.

● Ketentuan pembayaran

PayPal dan T/T tersedia.

Waktu memimpin

Dibutuhkan sekitar 10 hari kerja untuk produksi. (Jika ada beberapa dalam stok, itu akan dikirim lebih cepat.)

Logistik internasional mungkin memakan waktu 3-5 hari kerja.

Operasi Catatan

● Serat optik bersifat rapuh; jangan gunakan serat untuk menarik perangkat. Saat memasukkan atau melepas perangkat dari soketnya, jangan menekannya atau tarik selongsong yang terletak di bagian belakang rumah perangkat. Untuk perangkat dilengkapi dengan konektor, pastikan perangkat dan konektor serat diangkat secara bersamaan selama pemasangan atau pelepasan.

● Jika pin memerlukan penyolderan, suhu penyolderan tidak boleh melebihi 260°C, dan waktu penyolderan tidak boleh melebihi 10 detik. Khusus perhatian harus diberikan pada hal-hal berikut: selama proses penyolderan, perangkat harus dalam keadaan tidak menyala, dan besi solder harus dalam keadaan benar membumi.

● Selama proses penyalaan, jangan sekali-kali mengalirkan arus tinggi secara langsung, seperti ini berisiko merusak chip. Sebaliknya, nyalakan perangkat pada level saat ini Dekat dengan ambang batas chip, dan kemudian secara bertahap meningkatkan arus dalam jumlah kecil meningkat sampai tingkat yang diinginkan tercapai.

● Sebelum menyalakan semua komponen, aktifkan terlebih dahulu pendinginnya, dan kemudian lanjutkan dengan langkah peningkatan daya bertahap untuk mencegah chip terlalu panas dan kelebihan beban.

Jaminan Mutu dan Layanan Purna Jual

● Masa Garansi:

Perbaikan atau penggantian gratis untuk cacat yang bukan disebabkan oleh manusia dalam waktu 1 tahun sejak pembelian. Layanan pemeliharaan berbayar tersedia setelah 1 tahun.

● Pengecualian dari Garansi Gratis:

Selama masa garansi gratis, layanan perbaikan atau penggantian gratis Akan diberikan untuk kesalahan yang disebabkan oleh masalah kualitas produk. Namun, Kotak Optronics berhak menolak layanan perbaikan gratis berikut ini kasus dalam masa garansi:

(1) Kerusakan yang disebabkan oleh faktor alam (misalnya petir, debu) atau pengaruh lingkungan.

(2) Kerusakan karena pengoperasian yang tidak tepat oleh pengguna.

(3) Kerusakan fisik yang jelas disebabkan oleh kesalahan manusia.

(4) Pembongkaran, modifikasi, atau perbaikan yang tidak sah.

(5) Label jaminan pada wadahnya berubah atau tidak lengkap.

(6) Kerusakan atau kehilangan selama pengangkutan.
