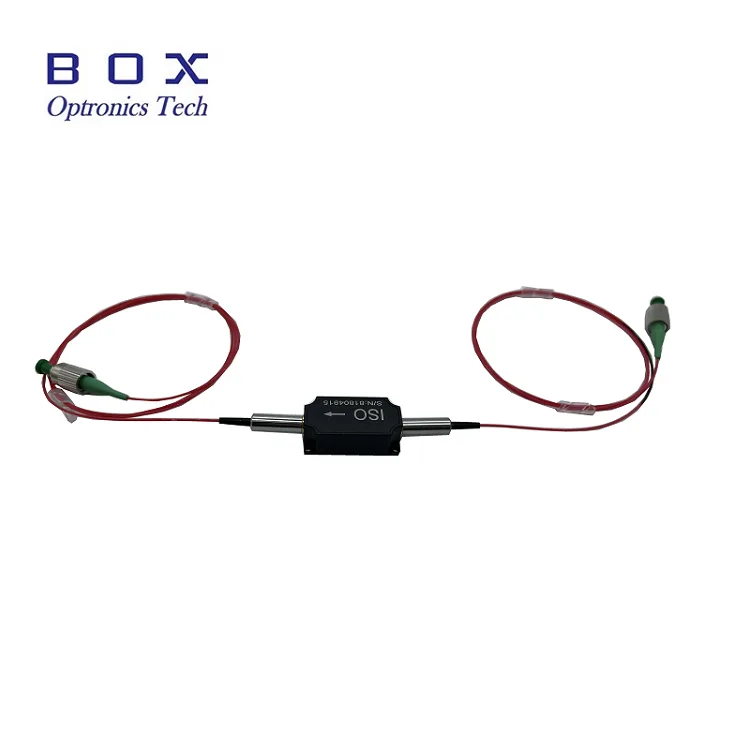

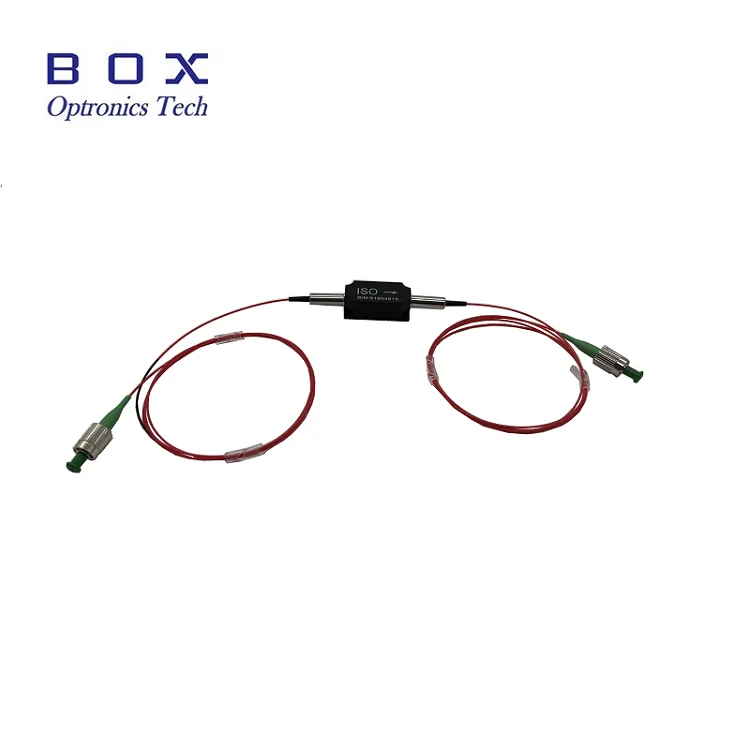

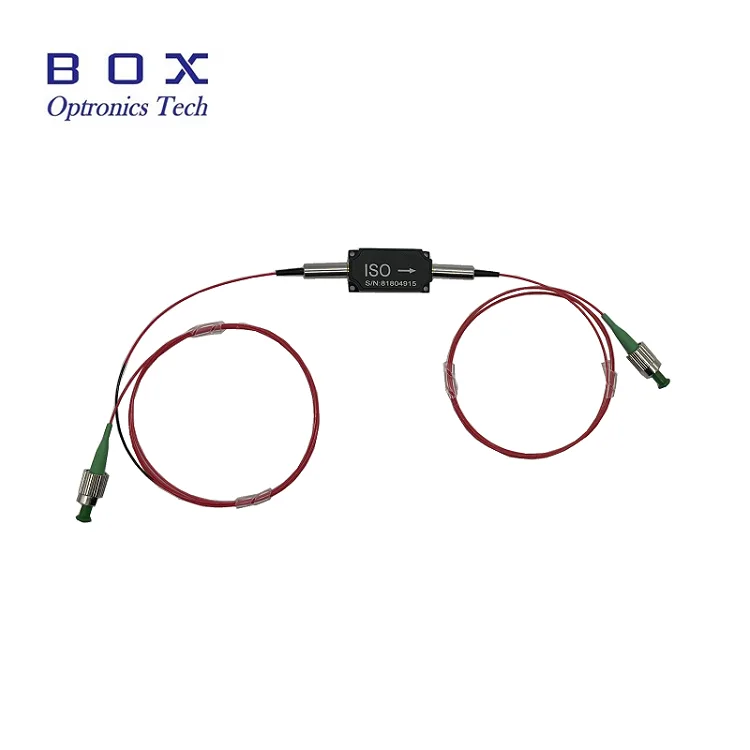

Isolator Optik Daya Tinggi 850nm

Box Optronics menyediakan Isolator Optik Berdaya Tinggi 850nm, sebuah komponen optik pasif yang dirancang untuk melindungi sistem optik dari pantulan balik yang berbahaya. Isolator berkinerja tinggi ini memiliki fitur isolasi luar biasa hingga 35dB, insertion loss ultra-rendah tipikal 0,8dB, dan mendukung penanganan daya tinggi hingga daya rata-rata hingga 500mW/1W/5W/10W.

Ditempatkan dalam paket kompak berukuran 58×28×26mm dengan kuncir serat 780HP, isolator ini memberikan keandalan dan stabilitas luar biasa untuk aplikasi yang menuntut. Baik untuk laser serat, sistem OCT, amplifier optik, atau instrumentasi pengujian, Box Optronics menyediakan isolator berkualitas tinggi yang didukung oleh kontrol kualitas yang ketat dan dukungan teknis global.

Fitur Utama

● Isolasi tinggi: isolasi puncak tipikal hingga 35dB

● Kerugian penyisipan rendah: tipikal 0,8dB, maksimum 1,2dB

● Kerugian pengembalian yang tinggi: 45dB

● Rasio kepunahan yang tinggi untuk versi yang mempertahankan polarisasi

● Penanganan daya tinggi:  daya rata-rata 500mW/1W/5W/10W

● Kehilangan ketergantungan polarisasi rendah (PDL): <0,15dB

● Desain paket yang ringkas dan kokoh

● Serat SM/serat PM/atau kuncir serat lainnya

● Keandalan tinggi dan stabilitas jangka panjang

● Kisaran suhu pengoperasian yang luas: -40°C hingga +85°C

Aplikasi Khas

● Instrumentasi pengujian dan pengukuran optik

● Sistem Tomografi Koherensi Optik (OCT) 840nm/850nm

● Sistem laser serat 850nm dan sumber benih

● Sistem penginderaan serat optik (penginderaan interferometri)

● Laboratorium penelitian dan pengembangan

● Pencitraan dan diagnostik biomedis

Spesifikasi Teknis

Spesifikasi Optik (T=25°C)

Spesifikasi Mekanik dan Lingkungan

Detail Produk

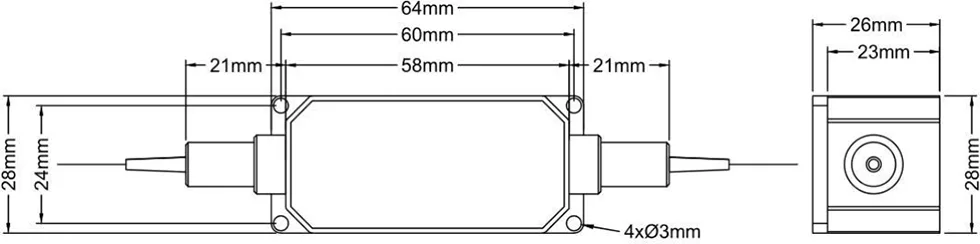

Dimensi Paket

Isolator dikemas dalam wadah plastik yang kompak dan kuat dengan dimensi berikut (satuan: mm):

Prinsip Kerja

Isolator optik berpasangan serat berdaya tinggi 850nm adalah komponen optik pasif yang menyediakan transmisi cahaya non-timbal balik, memungkinkan sinyal optik maju lewat sambil memblokir pantulan mundur dalam sistem berbasis serat.

Perangkat ini didasarkan pada efek rotasi Faraday yang dikombinasikan dengan optik polarisasi, dan tersedia dalam versi Single-Mode Fiber (SMF) dan Polarization-Maintaining Fiber (PMF), memungkinkan integrasi fleksibel ke dalam sistem optik yang berbeda.

● Arah maju: Cahaya melewatinya dengan insertion loss yang minimal

● Arah terbalik: Cahaya yang dipantulkan kembali terhalang dengan isolasi tinggi

● Melindungi dioda laser dan amplifier dari kerusakan dan kebisingan akibat pantulan balik

● Meningkatkan stabilitas sistem dan mengurangi intensitas kebisingan (RIN)

Mengapa Memilih Kotak Optronics?

● ✓ Kontrol kualitas yang ketat dengan pengujian 100% sebelum pengiriman

● ✓ Harga kompetitif dengan kemampuan pengiriman massal yang stabil

● ✓ Opsi penyesuaian yang fleksibel untuk panjang gelombang, daya, dan serat

● ✓ Dukungan teknis 7×24 jam dan respon cepat

● ✓ Sampel pengujian tersedia untuk evaluasi

● ✓ Pengiriman global dengan pengiriman ekspres DHL, UPS, FedEx

Informasi Pemesanan

Nomenklatur Model

HPIS/HPMIS - XXX -X - X - X - X - XX - XX

Contoh:HPIS -850 -0 -1 -1 -0 -00- FA

Isolator Optik Daya Tinggi 850nm, serat SM, tabung longgar 900um, panjang serat 1m, dimensi: 58x28x26mm, daya penanganan 500mW, konektor FC/APC

Opsi Kustomisasi yang Tersedia

● Panjang gelombang pusat: 850nm, 980nm,1030nm,1064nm, 1310nm, 1550nm

● Peringkat daya: 0,5W, 1W, 2W, 5W, 10W, tersedia daya lebih tinggi

● Jenis serat:780HP,SMF-28, PM1550, serat khusus lainnya

● Panjang serat: 0,5m, 1m, 1,5m, 2m (panjang khusus)

● Tipe kuncir: tabung longgar 900um, tabung longgar 3,0 mm, serat telanjang

● Ukuran paket: Dimensi paket standar atau khusus

Untuk persyaratan khusus, silakan hubungi tim penjualan kami:

Surel: sales06@boxoptronics.com

Telp: +86-13322933691

Situs web: www.boxphotonics.com

Lembar Data dan Laporan Uji

Setiap unit dikirimkan dengan laporan pengujian komprehensif yang mendokumentasikan parameter kinerja yang diukur. File PDF datasheet berisi spesifikasi rinci.

● Laporan pengujian individual disertakan bersama setiap unit

Lembar Data

Ketentuan Penawaran dan Pembayaran

Ketentuan Penawaran

● EXW (Ex Works): Direkomendasikan jika Anda memiliki akun DHL/UPS/FedEx. Kami mengirim menggunakan akun Anda; tidak ada biaya pengiriman yang kami bebankan.

● DAP (Dikirim di Tempat): Jika Anda tidak memiliki akun kurir, kami dapat mengatur pengiriman dengan pengiriman prabayar.

● Ketentuan lainnya: Silakan hubungi kami untuk berdiskusi.

Ketentuan Pembayaran

● PayPal: Pembayaran cepat dan aman untuk sampel dan pesanan kecil

● T/T (Transfer Bank): Metode pembayaran standar untuk pesanan produksi normal

● Alibaba Trade Assurance: Perlindungan pesanan yang aman untuk transaksi online dengan jaminan pembeli

● Ketentuan Pembayaran yang Fleksibel: Dapat dinegosiasikan untuk mitra jangka panjang atau strategis

Waktu Pimpin

● Standar produksi: ~10 hari kerja

● Konfigurasi khusus: 15-20 hari kerja

● Pesanan dalam jumlah besar: Silakan hubungi untuk mengetahui jadwal produksi

● Pengiriman internasional:~3-5 hari kerja (DHL/UPS/FedEx express)

● Layanan yang dipercepat: Tersedia berdasarkan permintaan (biaya tambahan mungkin berlaku)

Catatan Operasi dan Penanganannya

Perlindungan ESD

Meskipun isolator optik merupakan perangkat pasif, penanganan yang tepat tetap diperlukan untuk menjaga kinerja dan keandalan.

● Tangani dengan sarung tangan yang bersih dan tidak berbulu untuk menghindari kontaminasi

● Bekerja pada permukaan yang bersih dan bebas debu

● Hindari menyentuh permukaan ujung serat secara langsung

● Pasang penutup debu pada konektor saat tidak digunakan

Penanganan Serat

● Hindari pembengkokan serat yang berlebihan (radius pembengkokan minimum: 30mm)

● Jangan menarik atau memelintir kuncir serat

● Bersihkan konektor fiber dengan isopropil alkohol sebelum disambungkan

● Selalu gunakan penutup debu saat konektor tidak digunakan

● Periksa permukaan ujung serat dari kerusakan sebelum digunakan

● Jangan melampaui batas beban tarik maksimum

Pertimbangan Penanganan Daya

● Pastikan daya input tidak melebihi nilai maksimum

● Gunakan pemantauan daya yang tepat untuk menghindari kelebihan beban

● Memungkinkan pembuangan panas yang tepat pada tingkat daya tinggi

● Pasang pada unit pendingin untuk pengoperasian berkelanjutan dengan daya tinggi

Instalasi dan Pemasangan

● Pasang isolator dengan aman menggunakan 4 lubang pemasangan

● Pastikan penyelarasan yang tepat untuk meminimalkan kerugian tambahan

● Berikan ruang yang cukup untuk radius pembengkokan serat

● Operasikan dalam kisaran suhu yang ditentukan untuk keandalan

● Hindari tekanan mekanis pada kuncir serat

Jaminan Kualitas dan Layanan Purna Jual

Masa Garansi

Box Optronics menjamin produk ini bebas dari cacat bahan dan pengerjaan untuk jangka waktu 12 bulan sejak tanggal pembelian. Selama masa garansi, kami akan memperbaiki atau mengganti produk yang cacat sesuai kebijaksanaan kami, tanpa biaya.

Pengecualian Garansi

Kondisi berikut tidak tercakup dalam garansi gratis:

● Kerusakan disebabkan oleh faktor alam (petir, banjir, dll) atau pengaruh lingkungan

● Kerusakan karena pengoperasian yang tidak benar atau penyalahgunaan oleh pengguna

● Kerusakan fisik yang jelas disebabkan oleh kesalahan manusia

● Upaya pembongkaran, modifikasi, atau perbaikan yang tidak sah

● Label garansi pada wadahnya berubah atau tidak lengkap

● Kerusakan atau kehilangan selama pengangkutan setelah pengapalan

● Kerusakan yang disebabkan oleh melebihi tingkat daya maksimum atau kondisi pengoperasian

Dukungan Purna Jual

● Waktu respons cepat: dalam waktu 24 jam pada hari kerja

● Pemecahan masalah jarak jauh dan dukungan aplikasi

● Layanan pemeliharaan berbayar tersedia setelah masa garansi

● Layanan konsultasi teknis khusus
