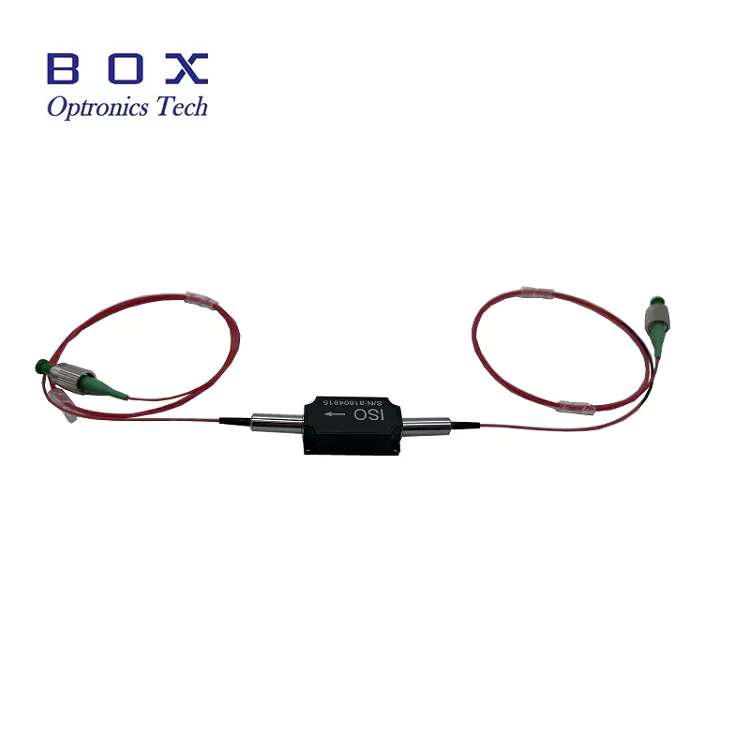

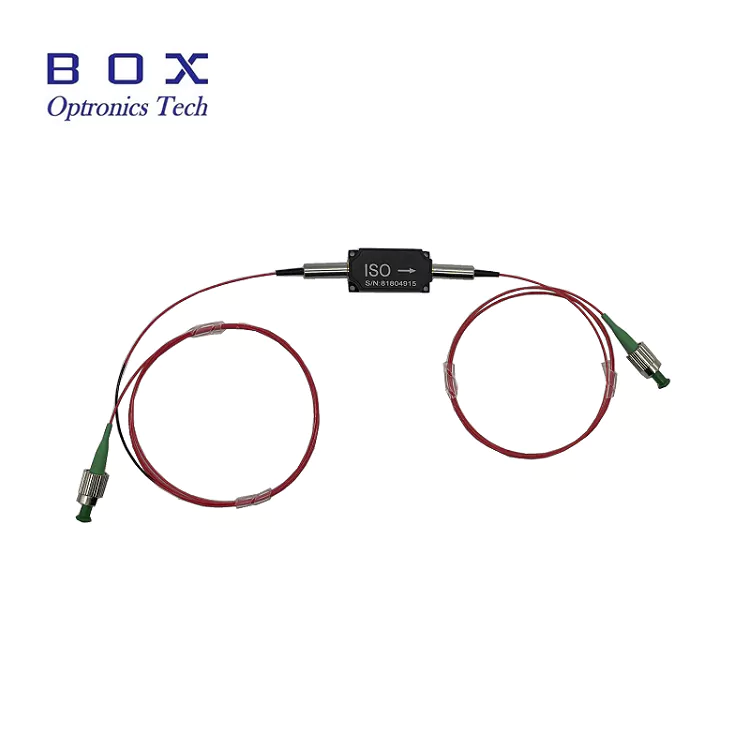

Sirkulasi Daya Tinggi 850nm

Box Optronics memasok Sirkulator Daya Tinggi 850nm, komponen optik pasif berkinerja tinggi yang dirancang untuk kontrol arah cahaya yang tepat dalam sistem serat optik. Sirkulator 3 port ini memungkinkan transmisi non-resiprokal, merutekan sinyal optik dari port ke port secara berurutan sambil mempertahankan kinerja optik yang sangat baik.

Menampilkan kerugian penyisipan tipikal serendah 1,0dB, isolasi tinggi tipikal 25dB, dan kehilangan pengembalian tinggi minimum 45dB, sirkulator ini ideal untuk aplikasi 850nm berdaya tinggi. Mendukung total penanganan daya rata-rata hingga 500mW/1W/5W/10W di seluruh port, sehingga cocok untuk sistem amplifier dan laser serat yang menuntut.

Bertempat dalam paket kompak berukuran 58×28×26mm dengan kuncir serat 780-HP, sirkulator berdaya tinggi 850nm menawarkan stabilitas dan kinerja jangka panjang yang andal.

Fitur Utama

• Isolasi tinggi: isolasi puncak tipikal 25dB, minimum 22dB

• Kehilangan penyisipan rendah: tipikal 1,0dB, maksimum 1,5dB

• Return loss yang tinggi: minimum 45dB (Input/Output)

• Kehilangan ketergantungan polarisasi rendah (PDL): ≤0,15dB

• Penanganan daya tinggi: hingga 500mW, 1W, 5W, 10W

• Kemampuan daya puncak tinggi: <10kW untuk pengoperasian pulsa ns

• Penekanan crosstalk tinggi: minimum 45dB

• Desain paket yang ringkas dan kokoh: 58×28×26mm

• Kuncir serat 780 HP untuk aplikasi berdaya tinggi

• Keandalan yang sangat baik dan stabilitas jangka panjang

• Transmisi cahaya non-timbal balik 3 port

• Kisaran suhu pengoperasian yang luas: +10°C hingga +50°C

Aplikasi Khas

• Sistem penginderaan serat optik

• Instrumentasi serat optik dan peralatan pengujian

• Sistem laser serat 850nm

• Pencitraan biomedis dan sistem OCT

• Laboratorium penelitian dan pengembangan

• Perlindungan laser umpan balik terdistribusi (DFB).

Spesifikasi Teknis

Spesifikasi Optik (T=25°C)

Spesifikasi Mekanik dan Lingkungan

*Catatan: Spesifikasi di atas adalah untuk perangkat tanpa konektor. Untuk perangkat dengan konektor, daya penanganan dibatasi hingga 1W, insertion loss lebih tinggi 0,3dB, return loss 5dB lebih rendah, dan rasio pemadaman 2dB lebih rendah.

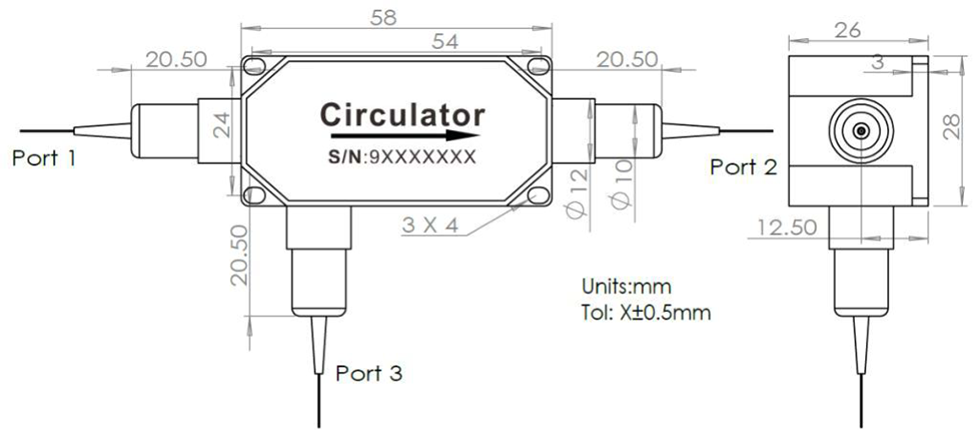

Dimensi Paket

Circulator Daya Tinggi 850nm dikemas dalam wadah yang ringkas dan kokoh dengan dimensi berikut (satuan: mm):

• Ukuran paket: 58 × 28 × 26 mm

• Konfigurasi 3 port dengan kuncir serat

• 4 lubang pemasangan untuk pemasangan yang aman

• Toleransi: ±0,5mm

Konfigurasi Pelabuhan

Sirkulator optik 3 port ini memungkinkan perutean sinyal optik searah dalam urutan 1 → 2 → 3 → 1:

• Port 1 → Port 2: Transmisi maju dengan insertion loss rendah

• Port 2 → Port 3: Perutean sinyal hamburan balik/pantulan

• Port 3 → Port 1: Transmisi maju menyelesaikan loop sirkulasi, sambil mempertahankan isolasi tinggi pada jalur mundur

Perangkat ini menggunakan desain optik non-timbal balik untuk memastikan propagasi sinyal terarah dan isolasi efektif antara port yang tidak berdekatan, sehingga ideal untuk penginderaan serat, perlindungan laser, dan sistem pengukuran optik.

Prinsip Kerja

Sirkulator optik berdaya tinggi 850nm adalah perangkat multi-port non-timbal balik pasif yang merutekan sinyal optik dalam arah berurutan 1 → 2 → 3 → 1, memungkinkan manajemen sinyal terarah dalam sistem serat optik.

Perangkat ini didasarkan pada efek rotasi Faraday yang dikombinasikan dengan komponen perutean optik yang bergantung pada polarisasi.

Prinsip kerja:

•Rotator Faraday: memperkenalkan rotasi polarisasi tetap non-timbal balik (biasanya 45°), tidak bergantung pada arah propagasi

• Optik perutean polarisasi: sinyal optik langsung berdasarkan keadaan polarisasi

•Transmisi non-resiprokal: memastikan perutean sinyal terarah dengan isolasi tinggi antara jalur propagasi terbalik

Fungsi utama:

•Memisahkan sinyal optik yang merambat maju dan mundur

•Melindungi sumber laser dari pantulan belakang

•Memungkinkan operasi dua arah dalam penginderaan serat optik dan sistem laser

•Mendukung perutean sinyal dalam arsitektur pengukuran dan penginderaan

Mengapa Memilih Kotak Optronics?

•Kontrol kualitas yang ketat dengan pengujian 100% sebelum pengiriman

•Harga kompetitif dengan kemampuan pengiriman massal yang stabil

•Pilihan penyesuaian yang fleksibel untuk panjang gelombang, daya, serat, dan konektor

•Dukungan teknis 7×24 jam dan respon cepat

•Pengujian sampel tersedia untuk evaluasi

•Pengiriman global dengan pengiriman ekspres DHL, UPS, dan FedEx

Informasi Pemesanan

Nomenklatur Model

HPCIR - XXX - X - X - X - X - XX - XX

Contoh: HPCIR - 850 - 1 - 1 - 1 - 0 - 10 - FA

Sirkulator Daya Tinggi 850nm, serat 780-HP, tabung longgar 900μm, panjang serat 1m, paket 58x28x26mm, daya penanganan 10W, konektor FC/APC

Opsi Kustomisasi yang Tersedia

•Panjang gelombang pusat: 830nm, 850nm, panjang gelombang lain tersedia berdasarkan permintaan

•Peringkat daya: 500mW, 1W, 5W, 10W, daya lebih tinggi tersedia untuk desain khusus

•Jenis serat: 780-HP, serat khusus lainnya

•Panjang serat: 0,5m, 0,8m, 1m, 1,5m, 2m (panjang khusus tersedia)

•Jenis kuncir: serat telanjang 250μm, tabung longgar 900μm, tabung longgar 3,0 mm

•Jenis konektor: FC/UPC, FC/APC, SC/APC, LC/APC, atau konektor khusus

•Ukuran paket: Standar 58x28x26mm atau dimensi paket khusus

•Konfigurasi sirkulator 4-port tersedia berdasarkan permintaan

Untuk persyaratan khusus, silakan hubungi tim penjualan kami.

Lembar Data dan Laporan Uji

Setiap High Power Circulator 850nm dikirimkan dengan laporan pengujian komprehensif yang mendokumentasikan parameter kinerja terukur. File PDF lembar data berisi spesifikasi rinci dan kurva kinerja.

•Laporan pengujian individu disertakan dengan setiap unit

Lembar Data

Ketentuan Penawaran dan Pembayaran

Ketentuan Penawaran

•EXW (Ex Works): Direkomendasikan jika Anda memiliki akun DHL/UPS/FedEx. Kami mengirim menggunakan akun Anda; tidak ada biaya pengiriman yang dibebankan oleh kami.

•DAP (Dikirim di Tempat): Jika Anda tidak memiliki akun kurir, kami dapat mengatur pengiriman dengan pengiriman prabayar.

• Ketentuan lain: Silakan hubungi kami untuk berdiskusi.

Ketentuan Pembayaran

•PayPal: Pembayaran cepat dan aman untuk sampel dan pesanan kecil

•T/T (Transfer Bank): Metode pembayaran standar untuk pesanan produksi normal

•Alibaba Trade Assurance: Perlindungan pesanan yang aman untuk transaksi online dengan jaminan pembeli

•Ketentuan Pembayaran Fleksibel: Dapat dinegosiasikan untuk mitra jangka panjang atau strategis

Waktu Pimpin

•Standar produksi: ~10-15 hari kerja

•Konfigurasi khusus: 15-20 hari kerja

•Pesanan volume: Silakan hubungi untuk jadwal produksi

•Pengiriman internasional: ~3-5 hari kerja (DHL/UPS/FedEx express)

•Layanan yang dipercepat: Tersedia berdasarkan permintaan

Catatan Operasi dan Penanganannya

Perlindungan ESD

Meskipun sirkulasi optik merupakan perangkat pasif, penanganan yang tepat diperlukan untuk menjaga kinerja dan keandalan.

•Bekerja pada permukaan yang bersih dan bebas debu

•Hindari menyentuh permukaan ujung serat secara langsung

•Simpan penutup debu pada konektor bila tidak digunakan

•Gunakan perlindungan ESD yang tepat selama penanganan dan pemasangan

Penanganan Serat

•Hindari pembengkokan serat yang berlebihan

•Jangan menarik atau memelintir kuncir serat

•Bersihkan konektor fiber sebelum penyambungan

•Selalu gunakan penutup debu saat konektor tidak digunakan

•Periksa permukaan ujung serat dari kerusakan sebelum digunakan

Pertimbangan Penanganan Daya

•Pastikan total daya input tidak melebihi nilai maksimum

•Gunakan pemantauan daya yang tepat untuk menghindari kelebihan beban

•Memungkinkan pembuangan panas yang tepat pada tingkat daya tinggi

•Pasang pada unit pendingin untuk pengoperasian berkelanjutan dengan daya tinggi

•Catatan: Perangkat yang dilengkapi konektor mengurangi penanganan daya (maks 1W)

•Hindari lonjakan listrik secara tiba-tiba yang mungkin melebihi tingkat daya puncak

Instalasi dan Pemasangan

•Pasang sirkulator dengan aman menggunakan 4 lubang pemasangan

•Pastikan keselarasan yang tepat untuk meminimalkan kerugian tambahan

•Beri ruang yang cukup untuk radius pembengkokan serat

•Beroperasi dalam kisaran suhu yang ditentukan untuk keandalan (+10°C hingga +50°C)

•Hindari tekanan mekanis pada kuncir serat

•Pastikan orientasi port yang tepat untuk perutean sinyal yang benar
