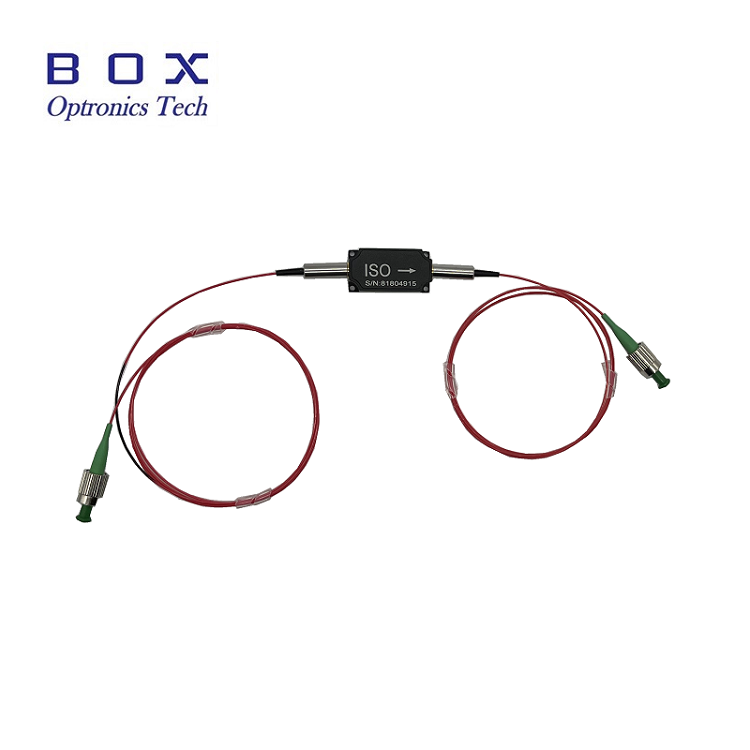

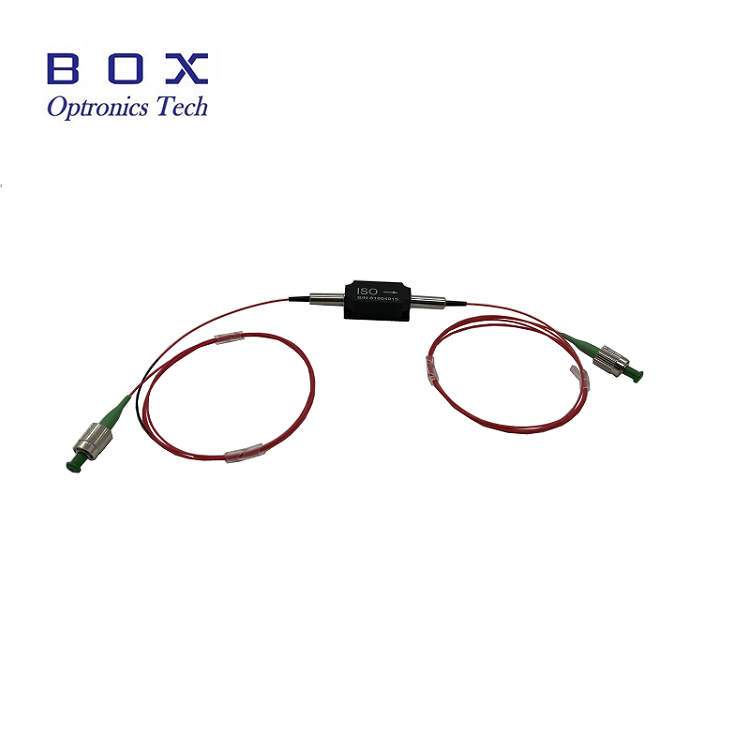

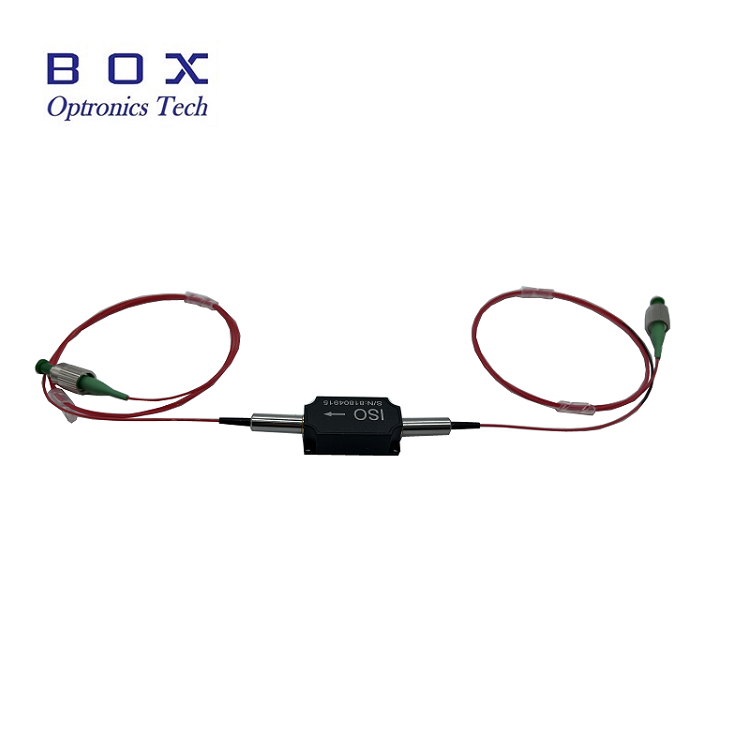

Isolator Optik Daya Tinggi 1064nm

Ikhtisar Produk-Isolator Optik Daya Tinggi 1064nm

Box Optronics memasok Isolator Optik Daya Tinggi 1064nm, komponen optik pasif berkinerja tinggi yang dirancang untuk melindungi sumber laser, laser benih, dan amplifier optik dari umpan balik optik berbahaya yang disebabkan oleh cahaya yang dipantulkan dan dihamburkan kembali. Berdasarkan efek rotasi Faraday, isolator ini memungkinkan transmisi cahaya non-resiprokal, memungkinkan cahaya lewat dalam arah maju dengan kerugian rendah sekaligus memblokir cahaya arah mundur dengan isolasi tinggi.

Menampilkan kehilangan penyisipan yang khas, isolasi tinggi, dan rasio pemadaman tinggi, isolator 1064nm ini dioptimalkan untuk laser serat berdaya tinggi dan sistem amplifier. Mendukung penanganan daya rata-rata hingga 10W dan daya puncak hingga 10kW untuk pengoperasian pulsa ns, sehingga cocok untuk aplikasi industri dan ilmiah yang menuntut.

Fitur Utama-Isolator Optik Daya Tinggi 1064nm

• Isolasi tinggi: isolasi puncak tipikal 30dB, minimum 25dB

• Kerugian penyisipan yang rendah

• Kerugian pengembalian yang tinggi

• Kehilangan yang bergantung pada polarisasi (PDL) yang rendah

• Penanganan daya tinggi: daya rata-rata hingga 10W

• Desain paket yang ringkas dan kokoh: 58×28×26mm

• Tersedia dalam versi PM (Pemeliharaan Polarisasi) dan non-PM

• Beberapa pilihan panjang gelombang: 980nm, 1030nm, 1064nm

Aplikasi Khas-Isolator Optik Daya Tinggi 1064nm

• Sistem laser serat dan laser serat MOPA

• Penguat serat

• Instrumen pengujian dan pengukuran optik

• Sistem penginderaan serat optik

• Perlindungan laser seed pada rantai amplifier

• Sistem laser serat berdaya tinggi

• Laboratorium penelitian dan pengembangan

• Sistem pemrosesan laser industri

Spesifikasi Teknis-Isolator Optik Daya Tinggi 1064nm

Spesifikasi Optik (T=25°C)

Spesifikasi Mekanik dan Lingkungan

Detail Produk-Isolator Optik Daya Tinggi 1064nm

Apa itu Isolator Optik?

Isolator optik, juga dikenal sebagai isolator Faraday, adalah perangkat optik dua port pasif yang memungkinkan transmisi preferensial dalam satu arah sekaligus memberikan isolasi tinggi pada arah sebaliknya. Ini adalah komponen penting dalam sistem laser dan serat optik untuk melindungi sumber laser dan amplifier optik dari umpan balik optik yang disebabkan oleh cahaya yang dipantulkan dan dihamburkan kembali.

Isolator optik didasarkan pada efek Faraday, yang menggunakan bahan magneto-optik yang memutar polarisasi cahaya yang melewatinya ketika terkena medan magnet. Dikombinasikan dengan polarizer, rotasi polarisasi ini memungkinkan transmisi optik maju dan isolasi tinggi dari cahaya yang merambat terbalik.

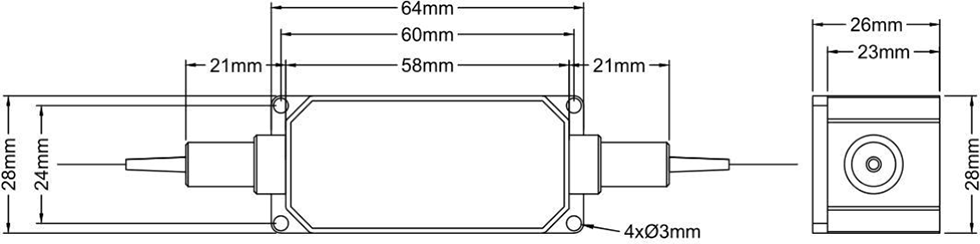

Dimensi Paket

Isolator optik berdaya tinggi 1064nm dikemas dalam wadah yang ringkas dan kokoh dengan dimensi berikut (satuan: mm):

• Ukuran paket: 58 × 28 × 26 mm (P×L×T)

• Konfigurasi 2 port dengan kuncir serat

• 4 lubang pemasangan (Ø3mm) untuk pemasangan yang aman

• Dirancang untuk keandalan dan stabilitas termal yang tinggi

Mengapa Memilih Kotak Optronics?

• Kontrol kualitas yang ketat dengan pengujian 100% sebelum pengiriman

• Harga kompetitif dengan kemampuan pengiriman massal yang stabil

• Opsi penyesuaian yang fleksibel untuk panjang gelombang, daya, serat, dan konektor

• Contoh pengujian tersedia untuk evaluasi

• Pengiriman global dengan pengiriman ekspres DHL, UPS, dan FedEx

• Tersedia versi PM dan non-PM

• Beberapa opsi rating daya: 500mW hingga 10W

• Cakupan panjang gelombang yang luas: 980nm, 1030nm, 1064nm

• Pasokan jangka panjang yang dapat diandalkan untuk jumlah produksi

Informasi Pemesanan-Isolator Optik Daya Tinggi 1064nm

Nomenklatur Model

HPMIS - XXXX - X - X - X - X - X - XX

Contoh : HPMIS - 1064 - F - 1 - 1 - 1 - 0 - 10

Isolator PM Daya Tinggi 1064nm, sumbu lambat bekerja, sumbu cepat diblokir, serat PM Panda, tabung longgar 900μm, panjang serat 1m, paket 58x28x26mm, daya penanganan 10W

Contoh: HPIS - 1064 - N - 0 - 1 - 1 - 0 - 05

Isolator Daya Tinggi 1064nm (non-PM), serat Hi1060, tabung longgar 900μm, panjang serat 1m, paket 58x28x26mm, daya penanganan 5W

Opsi Kustomisasi yang Tersedia

• Panjang gelombang pusat: 980nm, 1030nm, 1064nm, panjang gelombang lain tersedia berdasarkan permintaan

• Rating daya: 500mW, 1W, 2W, 5W, 10W, daya lebih tinggi tersedia untuk desain khusus

• Jenis polarisasi: PM (Mempertahankan Polarisasi) atau non-PM (mode tunggal standar)

• Konfigurasi sumbu PM: Sumbu lambat berfungsi, kedua sumbu berfungsi

• Jenis serat: serat PM Panda, Hi1060, serat khusus lainnya

• Panjang serat: 0,5m, 0,8m, 1m, 1,5m, 2m (tersedia panjang khusus)

• Jenis kuncir: serat telanjang 250μm, tabung longgar 900μm, tabung longgar 3,0 mm

• Ukuran paket: Standar 58x28x26mm atau dimensi paket khusus

• Versi isolasi yang lebih tinggi tersedia untuk aplikasi yang menuntut

Untuk persyaratan khusus, silakan hubungi tim penjualan kami dengan spesifikasi Anda.

Lembar Data dan Laporan Uji-Isolator Optik Daya Tinggi 1064nm

Setiap unit dikirimkan dengan laporan pengujian komprehensif yang mendokumentasikan parameter kinerja yang diukur. File PDF datasheet berisi spesifikasi rinci.

• Laporan pengujian individual disertakan bersama setiap unit

Lembar Data

Ketentuan Penawaran dan Pembayaran

Ketentuan Penawaran

• EXW

• DAP

• FOB

• Ketentuan lainnya: Silakan hubungi kami untuk berdiskusi.

Ketentuan Pembayaran

• PayPal: Pembayaran cepat dan aman untuk sampel dan pesanan kecil

• T/T (Transfer Bank): Metode pembayaran standar untuk pesanan produksi normal

• Alibaba Trade Assurance: Perlindungan pesanan yang aman untuk transaksi online dengan jaminan pembeli

• Kartu Kredit: PayPal  dan Alibaba tersedia

• Ketentuan Pembayaran Fleksibel: Dapat Dinegosiasikan

Waktu Pimpin

• Standar produksi: ~10-15 hari kerja

• Konfigurasi khusus: 15-20 hari kerja

• Pesanan dalam jumlah besar: Silakan hubungi untuk mengetahui jadwal produksi

• Pengiriman internasional: ~3-5 hari kerja (DHL/UPS/FedEx express)

• Layanan yang dipercepat: Tersedia berdasarkan permintaan

Catatan Pengoperasian dan Penanganan Isolator Optik Daya Tinggi 1064nm

Perlindungan ESD

Meskipun isolator optik merupakan perangkat pasif, penanganan yang tepat diperlukan untuk menjaga kinerja dan keandalan.

• Bekerja pada permukaan yang bersih dan bebas debu

• Hindari menyentuh permukaan ujung serat secara langsung

• Simpan penutup debu pada konektor saat tidak digunakan

• Gunakan perlindungan ESD yang tepat selama penanganan dan pemasangan

• Tangani dengan hati-hati agar tidak merusak serat kuncir

Penanganan Serat

• Hindari pembengkokan serat yang berlebihan

• Jangan menarik atau memelintir kuncir serat

• Bersihkan konektor fiber sebelum disambungkan menggunakan alat pembersih yang tepat

• Selalu gunakan penutup debu saat konektor tidak digunakan

• Periksa permukaan ujung serat dari kerusakan sebelum digunakan

• Jangan melebihi beban tarik maksimum (5N)

Pertimbangan Penanganan Daya

• Pastikan daya input tidak melebihi nilai maksimum

• Gunakan pemantauan daya yang tepat untuk menghindari kelebihan beban

• Memungkinkan pembuangan panas yang tepat pada tingkat daya tinggi

• Pasang pada unit pendingin untuk pengoperasian berkelanjutan dengan daya tinggi

Instalasi dan Pemasangan

• Pasang isolator dengan aman menggunakan 4 lubang pemasangan

• Pastikan keselarasan yang tepat untuk meminimalkan kerugian tambahan

• Berikan ruang yang cukup untuk radius pembengkokan serat

• Operasikan dalam kisaran suhu yang ditentukan untuk keandalan

• Hindari tekanan mekanis pada kuncir serat

• Pastikan orientasi port yang tepat untuk arah sinyal yang benar

• Verifikasi arah maju/mundur sebelum pemasangan

Jaminan Kualitas

Box Optronics berkomitmen untuk menyediakan komponen optik berkualitas tinggi dengan kinerja yang andal. Semua isolator optik berdaya tinggi kami menjalani pengujian ketat dan kontrol kualitas sebelum pengiriman.

Jaminan

• Garansi terbatas selama 12 bulan sejak tanggal pengiriman

• Garansi mencakup kerusakan material dan pengerjaan

• Perbaikan atau penggantian gratis untuk unit yang rusak dalam garansi

• Garansi tidak mencakup kerusakan akibat penyalahgunaan, penanganan yang salah, atau modifikasi yang tidak sah
