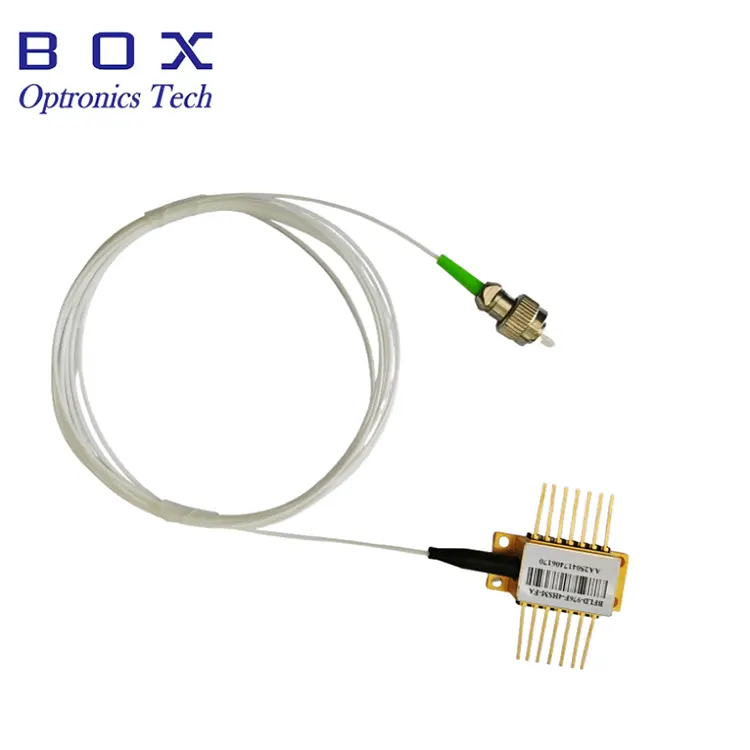

Laser DFB 1582nm untuk Penginderaan Gas H2S

Box Optronics menawarkan laser umpan balik terdistribusi 1582nm+/-1nm yang dirancang untuk deteksi hidrogen sulfida (H2S) menggunakan spektroskopi serapan laser dioda merdu (TDLAS). Laser DFB 1582nm untuk Penginderaan Gas H2S ditempatkan dalam paket kupu-kupu 14-pin standar industri dengan pendingin termoelektrik (TEC) terintegrasi, termistor 10kΩ, fotodioda monitor, dan isolator optik internal, laser DFB 1582nm memberikan stabilitas panjang gelombang (koefisien suhu 0,09nm/°C, koefisien arus 0,01nm/mA) dan pengoperasian yang andal di rentang suhu casing yang luas.

mengirimkan permintaan

Deskripsi Produk

Ikhtisar Produk - Laser DFB 1582nm untuk Penginderaan Gas H2S

Laser DFB 1582nm untuk Penginderaan Gas H2S dari Box Optronics adalah laser umpan balik terdistribusi MQW berperforma tinggi yang dirancang untuk deteksi hidrogen sulfida (H₂S) dan penginderaan serat optik. Akurasi panjang gelombangnya adalah +/-1nm, rentang panjang gelombangnya adalah 1581–1583nm, dan menghasilkan daya keluaran optik minimum 10mW melalui serat SM atau PM. Termistor TEC dan 10kΩ yang terintegrasi mendukung stabilisasi panjang gelombang, sedangkan koefisien arus panjang gelombang 0,01nm/mA memungkinkan penyetelan panjang gelombang yang baik. Isolator optik ≥30dB mengurangi pantulan balik, dan paket kupu-kupu 14-pin dengan dua opsi pinout memberikan integrasi sistem yang fleksibel.

Fitur Utama - Laser DFB 1582nm untuk Penginderaan Gas H2S

· Panjang gelombang pusat: 1582nm , +/- toleransi WL 1nm (kisaran 1581–1583nm )

· Daya keluaran optik tinggi: 10mW / 20mW

· Rasio penekanan mode sisi tinggi: minimum ≥35dB, tipikal 40dB (CW)

· Isolator optik bawaan: isolasi ≥30dB

· Pendingin termoelektrik (TEC) terintegrasi dan termistor 10kΩ untuk stabilisasi panjang gelombang

· Paket kupu-kupu 14-pin standar industri, opsi pinout Tipe 1 dan Tipe 2

· Kuncir serat SM atau serat PM

Aplikasi Umum - Laser DFB 1582nm untuk Penginderaan Gas H2S

· Deteksi dan pemantauan gas Hidrogen sulfida (H2S) menggunakan TDLAS

· Spektroskopi modulasi panjang gelombang (WMS) untuk deteksi H2S

· Pemantauan keselamatan dan lingkungan H₂S industri

· Analisis minyak & gas, bahan kimia, dan gas air limbah

· Proses pemantauan gas dan analisis emisi

· Spektroskopi NIR dan instrumen analisis gas

· Integrasi OEM ke dalam alat analisa gas H₂S dan sistem keselamatan industri

Spesifikasi Produk - Laser DFB 1582nm untuk Penginderaan Gas H2S

Peringkat Maksimum Mutlak

Parameter	Simbol	Kondisi	Minimal.	Ketik.	Maks.	Satuan
Suhu Penyimpanan	Ts	-	-40	-	85	°C
Suhu Kotak Pengoperasian	Atas	-	-20	-	70	°C
Arus Maju	JIKA	CW	-	-	200	mA
Tegangan Balik Laser	VLR	-	-	-	2	V
PD Maju Saat Ini	IFPD	-	-	1.1	5	mA
Tegangan Balik PD	VRPD	-	-	5	10	V
Arus TEC	ITEC	-	-	0.8	1.5	A
Tegangan TEC	VTEC	-	-	1.5	3.5	V

Karakteristik Elektro-Optik (T = Suhu Laser 25°C)

Parameter	Simbol	Kondisi Tes	Minimal.	Ketik.	Maks.	Satuan
Panjang Gelombang Pusat	c	TL=15~35°C, CW	1581	1582	1583	nm
Daya Keluaran Optik	PO	-	10	-	-	mW
Arus Ambang Batas	ITU	-	-	10	35	mA
Efisiensi Kemiringan	η	CW, PO=5mW	0.05	0.11	0.2	mW/mA
Operasi Saat Ini	Iop	PO=10mW, CW	-	100	120	mA
Lebar Garis Spektral	buruk	FWHM	-	3	-	MHz
Tegangan Maju Laser	VF	CW, PO=10mW	-	1.2	3.0	V
Pantau Arus Gelap	PENGENAL	-	-	-	0.1	μA
Bandwidth (-3dB)	BW	-	-	2.5	-	GHz
Rasio Penekanan Mode Samping	SMSR	CW	35	40	-	dB
Isolasi Optik	-	-10	30	-	-	dB
Kebisingan Intensitas Relatif	rin	CW, PO=5mW	-	-145	-	dB/Hz
TEC Atur Suhu	Ts	-	15	-	35	°C
Impedansi Masukan	ZIN	-	22	25	28	Ω
Arus Termistor	ITC	-	10	-	100	μA
Resistansi Termistor	RTH	TL=25°C	9.5	10	10.5	kΩ
Arus TEC	ITEC	TL=25°C, TC=70°C	-	-	1.5	A
Tegangan TEC	VTEC	TL=25°C, TC=70°C	-	-	3.5	V
Kapasitas TEC	ΔT	Tc=70°C	-	-	50	°C
Penyimpangan Panjang Gelombang (EOL)	Δλ	seumur hidup 25 tahun	-	-	±0,1	nm
Koefisien Suhu Panjang Gelombang	Δλ/ΔT	TEC 15°C hingga 35°C	-	0.09	-	nm/°C
Koefisien Arus Panjang Gelombang	Δλ/ΔI	-	-	0.01	-	nm/mA

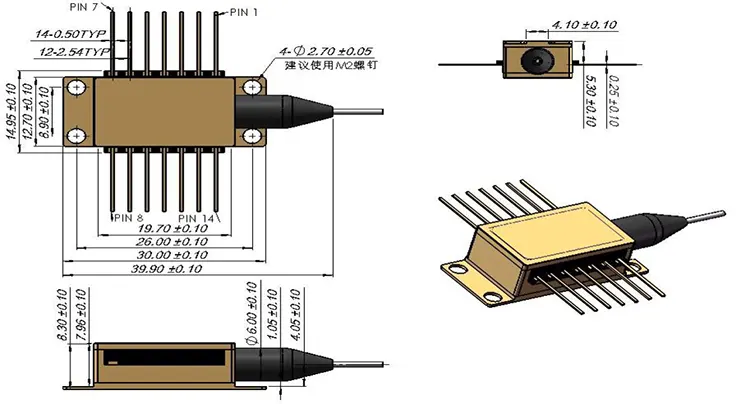

Definisi Paket dan Pin - Laser DFB 1582nm untuk Penginderaan Gas H2S

Konfigurasi Pin Tipe 1

Pin	Keterangan	Pin	Keterangan
1	Termistor	14	NC (Tidak Ada Koneksi)
2	Termistor	13	Anoda Laser (+)
3	Bias Laser DC (Katoda) (-)	12	Katoda RF Laser (-)
4	Anoda Monitor PD (-)	11	Anoda Laser (+)
5	Katoda Monitor PD (+)	10	NC (Tidak Ada Koneksi)
6	TEC (+)	9	Dasar Kasus
7	TEC (-)	8	Dasar Kasus

Konfigurasi Tipe 2 Pin

Pin	Keterangan	Pin	Keterangan
1	TEC (+)	14	TEC (-)
2	Termistor	13	Dasar Kasus
3	Anoda Monitor PD (-)	12	NC (Tidak Ada Koneksi)
4	Katoda Monitor PD (+)	11	Katoda Laser (-)
5	Termistor	10	Anoda Laser (+)
6	NC (Tidak Ada Koneksi)	9	NC (Tidak Ada Koneksi)
7	NC (Tidak Ada Koneksi)	8	NC (Tidak Ada Koneksi)

Informasi Pemesanan - Laser DFB 1582nm untuk Penginderaan Gas H2S

Nomenklatur Model

BFLD - XXXX - XX - XX - XX (-X)

Contoh: BFLD-1582-10SM-FA

Bidang	Kode	Keterangan
Jenis Laser	BFLD	Seri Dioda Laser DFB
Panjang gelombang	1582	1582nm (juga tersedia: 1310, 1550, CWDM, panjang gelombang lainnya)
Daya Keluaran	10	10mW (juga tersedia: 20mW, disesuaikan)
Jenis Serat	SM/PM	SM = Mode tunggal (SMF-28e); PM = Pemelihara polarisasi
Tipe Konektor	FA/SA	FA = FC/APC; SA = SC/APC; Konektor lain tersedia
Pinout	BATAL / 2	NULL = Tipe 1 (default); 2 = Tipe 2

Lembar Data dan Lembar Uji - Laser DFB 1582nm untuk Penginderaan Gas H2S

lembar data

lembar ujian

Pertanyaan yang Sering Diajukan (FAQ)

T: Mengapa 1582nm cocok untuk penginderaan gas H₂S?

J: Wilayah panjang gelombang 1582nm berisi fitur penyerapan H₂S dan telah dibuktikan untuk deteksi jejak H₂S menggunakan laser DFB dan teknik TDLAS/QEPAS. Dalam TDLAS, panjang gelombang laser dipindai melintasi garis serapan target, dan serapan yang dihasilkan dianalisis untuk menentukan konsentrasi H₂S. Wilayah 1582nm juga kompatibel dengan komponen serat optik standar dan teknologi laser DFB yang matang. Linewidth yang sempit dan SMSR yang tinggi memungkinkan kontrol panjang gelombang yang tepat untuk deteksi spektroskopi.

T: Mengapa isolator optik internal penting untuk sistem penginderaan gas?

J: Pantulan balik dari konektor serat, sel gas, pemecah sinar, dan komponen optik lainnya dapat menyebabkan umpan balik optik, yang menyebabkan fluktuasi daya keluaran, ketidakstabilan mode, dan ketidakstabilan panjang gelombang. Isolator optik internal dengan isolasi ≥30dB menekan umpan balik optik dan membantu menjaga kestabilan operasi laser dan garis dasar pengukuran. Efektivitasnya sangat berharga dalam sistem TDLAS berbasis serat dengan refleksi optik yang signifikan.

T: Berapa jumlah pesanan minimum (MOQ)?

J: MOQ adalah 1 buah. Jumlah kecil tersedia untuk penelitian dan pengembangan, pembuatan prototipe, dan evaluasi awal, sementara volume yang lebih besar dapat didukung untuk produksi alat analisa gas dan program OEM. Hubungi tim penjualan kami untuk mengetahui harga berdasarkan kuantitas yang Anda butuhkan.

T: Bisakah saya mendapatkan panjang gelombang khusus untuk spesies gas yang berbeda?

J: Ya. Box Optronics menawarkan laser DFB pada berbagai panjang gelombang yang disesuaikan dengan fitur penyerapan gas untuk TDLAS dan aplikasi spektroskopi lainnya. Panjang gelombang yang tersedia mencakup larutan untuk H₂S, CO₂, CH₄, H₂O, CO, NH₃, O₂, dan gas lainnya. Hubungi kami dengan persyaratan gas target dan panjang gelombang Anda untuk tinjauan kelayakan dan penawaran harga.
