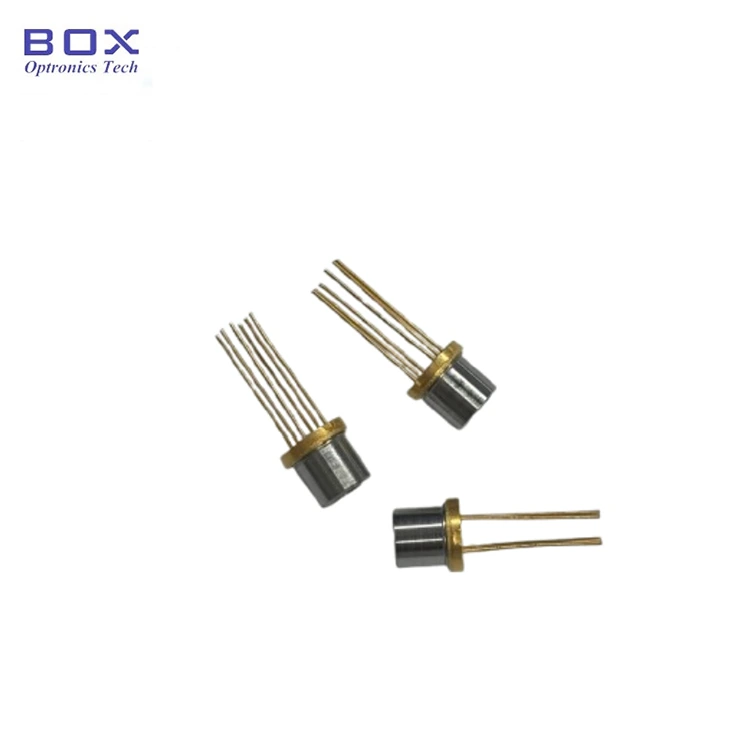

Dioda Laser DFB 1392nm TO-CAN

Ikhtisar Produk -Dioda Laser DFB 1392nm TO-CAN

Dioda Laser DFB 1392nm TO-CAN (Model: BLD-D1392.5TO60-AL) dari Box Optronics memiliki panjang gelombang pusat 1392,5nm (1391,5–1393,5nm) dan output optik 5mW melalui lensa asferis dengan panjang fokus 7,5mm. Dirancang untuk kopling optik ruang bebas, dioda laser DFB 1392nm ini cocok untuk kopling sel gas, analisis gas, dan integrasi sistem penginderaan optik.

TEC dan termistor terintegrasi mendukung kontrol suhu untuk stabilisasi panjang gelombang. Paket logam TO60 yang kedap udara dengan konfigurasi 6-pin memberikan faktor bentuk yang ringkas dan kuat untuk penganalisis gas dan instrumen penginderaan optik industri.

Fitur Utama -1392nm DFB Laser Diode TO-CAN

· Panjang gelombang pusat: 1392,5nm (kisaran 1391,5–1393,5nm),+/-1nmakurasi panjang gelombang tinggi

· Daya keluaran optik tinggi: minimum 5mW

· Arus ambang batas rendah

· Pendingin termoelektrik (TEC) terintegrasi, termistor

· Paket kedap udara TO60 yang ringkas dengan keluaran lensa asferis

Aplikasi Khas-1392nm DFB Laser Diode TO-CAN

· Deteksi uap air (H₂O) menggunakan TDLAS

· Spektroskopi sel gas ruang bebas

· Sumber laser DFB 1392nm untuk penganalisis gas

· Pemantauan kelembaban proses industri

· Instrumen penginderaan gas optik dan spektroskopi

· Penelitian fotonik dan sistem analisis gas OEM

Spesifikasi Produk -Dioda Laser DFB 1392nm TO-CAN

Peringkat Maksimum Mutlak

Karakteristik Elektro-Optik (T = 25°C)

Karakteristik TEC

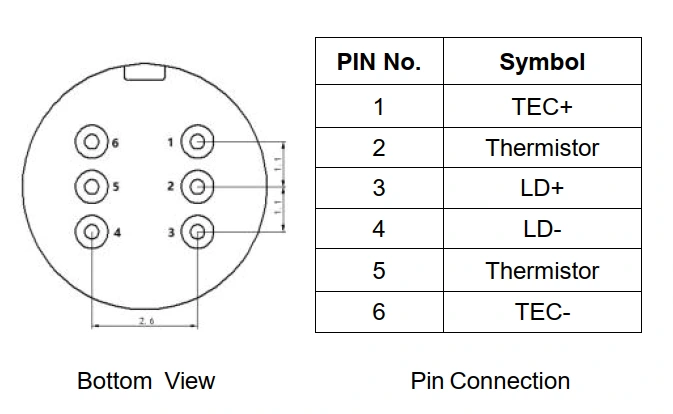

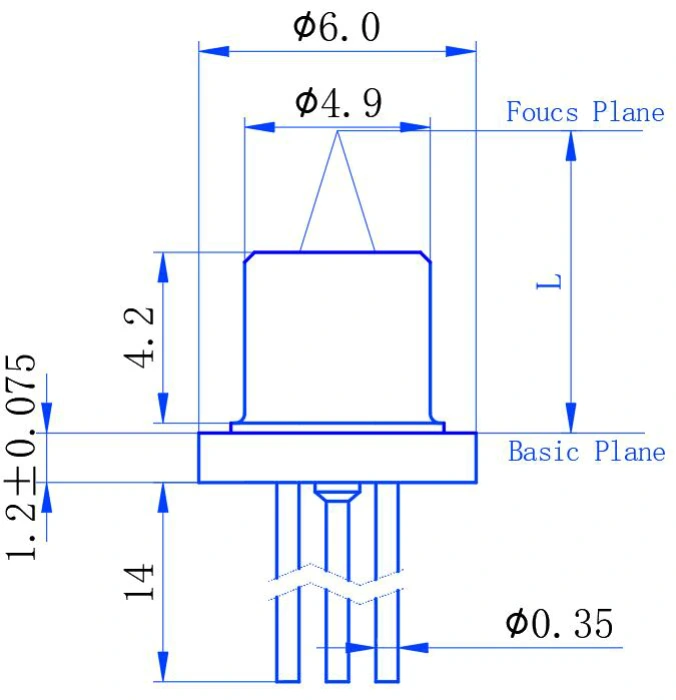

Definisi Paket dan Pin

Informasi Pemesanan -1392nm DFB Laser Diode TO-CAN

Nomenklatur Model

BLD - D XXXX SAMPAI XX - X

Contoh: BLD-D1392.5TO60-AL

Lembar Data -1392nm DFB Laser Diode TO-CAN

Lembar Data

Pertanyaan yang Sering Diajukan (FAQ)

T: Gas apa yang dapat dideteksi dengan laser DFB 1392nm?

J: Panjang gelombang 1392nm umumnya digunakan untuk spektroskopi serapan uap air (H₂O) dan dapat diterapkan pada deteksi uap air dan uap air berbasis TDLAS. Garis serapan spesifik dan kondisi pengoperasian harus dievaluasi berdasarkan konsentrasi gas, panjang jalur optik, dan desain sistem. Box Optronics juga menawarkan dioda laser DFB pada panjang gelombang lain untuk kebutuhan penginderaan gas yang berbeda.

T: Apa perbedaan antara laser DFB TO60 ini dan laser DFB kemasan kupu-kupu?

J: Perbedaan utamanya adalah format paket, antarmuka optik, dan biaya.

Versi TO60 dilengkapi paket kaleng logam kedap udara yang ringkas dengan TEC, termistor, dan lensa asferis terintegrasi untuk sambungan optik ruang bebas.

Laser Butterfly DFB biasanya tersedia dengan output fiber-pigtail dan dapat mengintegrasikan fungsi tambahan seperti isolator optik dan fotodioda monitor, tergantung pada konfigurasinya.

Dengan paket yang lebih sederhana dan keluaran optik ruang bebas, versi TO60 memberikan opsi yang lebih hemat biaya untuk penginderaan gas dan aplikasi lain yang tidak memerlukan sambungan serat dan fungsi terintegrasi tambahan. Pilihannya bergantung pada metode penggandengan optik yang diperlukan, ukuran paket, dan arsitektur sistem.

T: Bagaimana TEC terintegrasi meningkatkan kinerja deteksi gas?

J: Termistor TEC dan 10kΩ yang terintegrasi memberikan kontrol suhu untuk laser DFB, membantu menjaga kondisi pengoperasian yang stabil dan mengurangi penyimpangan panjang gelombang yang disebabkan oleh variasi suhu. Kontrol suhu penting dalam sistem TDLAS karena panjang gelombang laser harus tetap selaras dengan fitur penyerapan target. Spesifikasi TEC harus dipertimbangkan bersama dengan kisaran suhu pengoperasian laser dan persyaratan sistem penginderaan gas lengkap.

Produk Terkait

· Dioda Laser Kupu-Kupu DFB 1392nm 10mW

· Dioda Laser Kupu-Kupu DFB 760nm 10mW

· Laser Kupu-kupu DFB 14-PIN 1512nm 10mW

· Dioda Laser DFB 1574nm untuk Penginderaan CO2

· Fotodioda PIN InGaAs Area Aktif 1mm

Catatan Operasi dan Penanganannya

· Dioda laser adalah perangkat yang sensitif terhadap pelepasan muatan listrik statis (ESD). Prosedur perlindungan ESD yang tepat harus selalu diikuti selama penanganan.

· Modul harus ditangani dengan cara yang sama seperti perangkat semikonduktor biasa untuk mencegah kerusakan elektrostatis. Agar aman disimpan dan dibawa, modul harus dikemas dengan bahan tahan ESD.

· Untuk merakit modul pada PCB, meja kerja, besi solder, dan tubuh manusia harus diarde.

· Simpan perangkat yang tidak digunakan pada suhu penyimpanan yang disarankan (-40°C hingga +85°C) dalam kemasan yang aman terhadap ESD.

· Jangan melebihi peringkat maksimum absolut yang ditentukan dalam lembar data, termasuk arus maju maksimum 100mA dan tegangan maju maksimum 2V.

· Selalu gunakan driver dioda laser dengan pembatas arus dan perlindungan tegangan berlebih.

· Aktifkan stabilisasi suhu TEC sebelum menerapkan arus penggerak laser untuk kinerja optimal dan stabilitas panjang gelombang.

· Hindari menyentuh permukaan lensa asferis dengan jari telanjang untuk mencegah kontaminasi. Jika pembersihan diperlukan, gunakan isopropil alkohol (IPA) dan kapas bebas serat.

· Suhu reflow solder: maksimum 260°C selama 10 detik. Hindari waktu atau suhu penyolderan yang berlebihan.
