Penguat Penguat Serat yang didoping Erbium C-band

Daftar isi

1. Pengenalan Penguat Penguat Serat yang didoping Erbium C-band

2. Spesifikasi Teknis

3. Fitur Produk

4. Aplikasi Khas

5. Detail produk

6. Informasi Pemesanan

7. Lembar data dan lembar tes

8. Ketentuan kutipan dan pembayaran

9. Waktu tunggu

10. Langkah-langkah pengoperasian

11. Catatan Operasi dan Pemeliharaan

12. Penjaminan Mutu dan Layanan Purna Jual

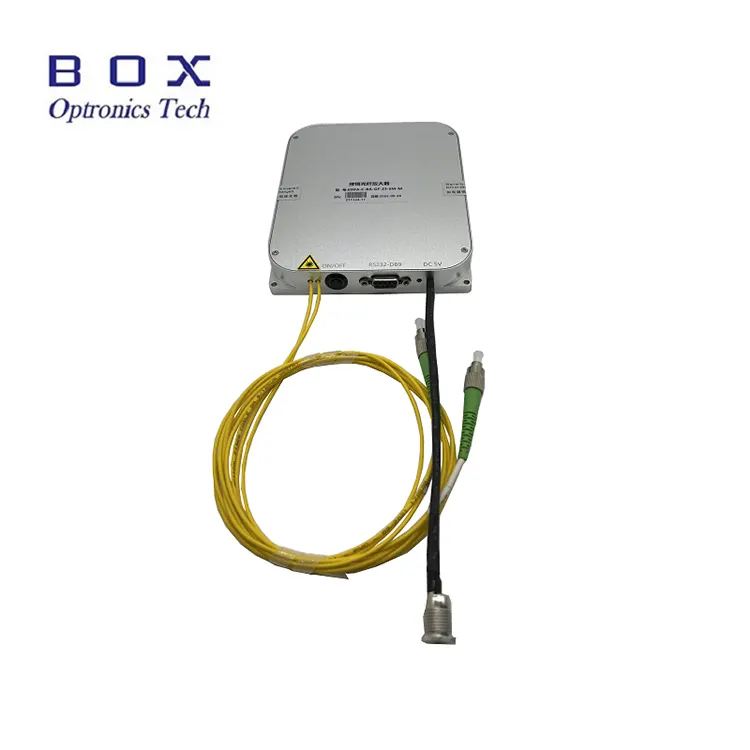

Pengenalan Produk

Amplifier Penguat Serat yang didoping Erbium C-band adalah dirancang untuk aplikasi dalam komunikasi optik, penginderaan serat optik, CATV, dan penelitian laboratorium. Mereka menampilkan rentang panjang gelombang yang luas, daya tinggi, dan kebisingan rendah, dengan mode operasi ACC dan APC. Port serial komunikasi dan kabel daya disediakan untuk pengoperasian plug-and-play. Perintahnya adalah tersedia untuk memudahkan integrasi ke dalam sistem pelanggan. Beberapa daya keluaran pengaturan dari 15 hingga 26 dBm tersedia, dengan mode tunggal dan pilihan serat yang mempertahankan polarisasi. Garansi satu tahun disertakan. Kapan menggunakan modul ini, pastikan permukaan ujung serat bersih, waspadai laser batasan masukan, dan lakukan tindakan pencegahan keselamatan laser yang diperlukan.

Produk Spesifikasi

Fitur Produk

● Rentang panjang gelombang yang luas;

● Tinggi daya keluaran;

● Kebisingan rendah;

● DB9 Komunikasi wanita (RS232) untuk integrasi yang mudah.

1. Aplikasi Produk-C-band Penguat Penguat Serat yang didoping Erbium

● Optik komunikasi serat;

● Optik sensor serat;

● Serat laser.

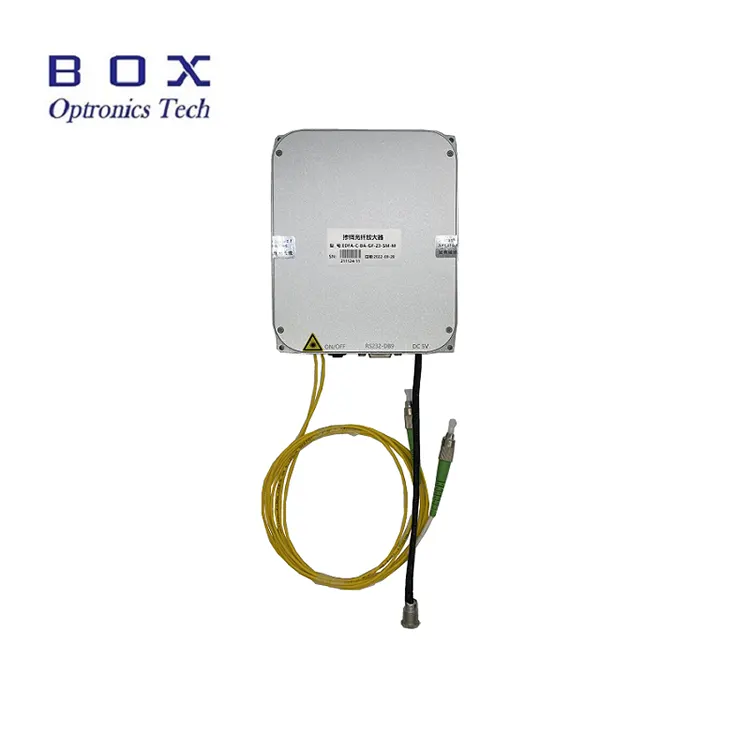

Produk Detail

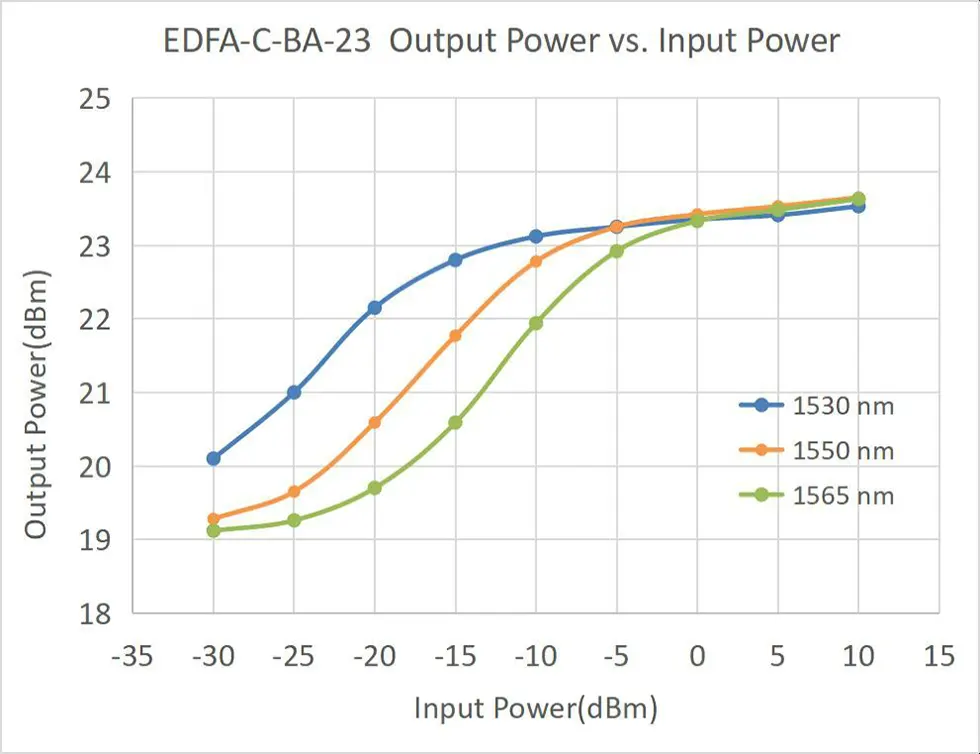

● Kurva Karakteristik Khas

● Aksesori Standar

Memesan informasi

misalnya: EDFA-C-BA-23-SM-M

(Informasi pemesanan: Penguat Penguat Serat yang didoping Erbium C-band, daya keluaran 23dB, dengan SMF-28efiber, paket modul).

Untuk persyaratan khusus lainnya, silakan hubungi: sales06@boxoptronics.com

Lembar Data dan Lembar ujian

Lembar Data

Lembar ujian

Ketentuan kutipan dan pembayaran

● Ketentuan penawaran

(1) EXW:

Jika Anda memiliki akun DHL/UPS/FedEx, Box Optronics menyarankan untuk menggunakannya EXW. Kami mengirim melalui akun Anda; kami tidak membebankan biaya pengiriman.

(2) DAP:

Jika Anda tidak memiliki akun, harap bayar di muka biaya pengirimannya produk.

● Ketentuan pembayaran

PayPal dan T/T tersedia.

Waktu memimpin

Dibutuhkan sekitar 10-15 hari kerja untuk produksi. (Jika ada stok, akan lebih cepat dikirim.)

Logistik internasional mungkin memakan waktu 3-5 hari kerja.

Operasi Langkah-langkah

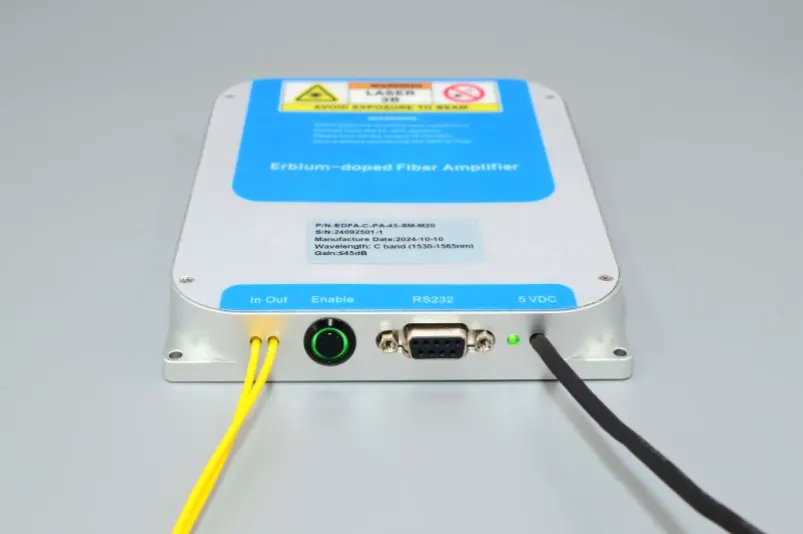

Step1. Penampilan: Sisi depan EDFA dilengkapi secara berurutan dengan serat optik masukan dan keluaran, an saklar aktivasi keluaran amplifikasi optik, komunikasi komputer host antarmuka (default RS232 DB9), lampu indikator daya, dan kabel daya (standar DC 5V).

Langkah 2. Catu Daya: Kekuatan port adalah daya DC5.5×2.1mm default antarmuka, dan adaptor daya DC5V DC yang cocok akan disediakan saat produk meninggalkan pabrik. Metode koneksi antara adaptor daya dan modul EDFA ditunjukkan pada gambar di bawah ini. Pastikan untuk menggunakan adaptor daya asli yang cocok. Menggunakan adaptor daya yang tidak tepat akan menyebabkan hal ini menyebabkan EDFA tidak berfungsi dengan baik atau merusak EDFA. Berbentuk U konektor saluran catu daya juga dapat disediakan bagi pengguna untuk terhubung ke a peralihan pasokan listrik, namun hal ini harus diusulkan terlebih dahulu pada saat pengadaan.

Langkah 3. Menghubungkan Jumper Fiber: Buka penutup debu pada konektor serat optik, periksa permukaan ujung serat, dan pastikan tidak ada polusi dan kerusakan sebelum menghubungkan optik lainnya perangkat serat atau peralatan pengujian. Untuk serat keluaran EDFA berdaya tinggi model, disarankan untuk menggunakan metode penyambungan fusi untuk sambungan.

Setp4. Pembuangan Panas: Ini modul penguat serat yang didoping erbium menghasilkan sejumlah panas. Itu permukaan bawah amplifier (sisi tanpa teks) harus tertutup kontak dengan unit pendingin, sirip pembuangan panas, atau permukaan logam di bagian tersebut bagian bawah sasis pengguna. Pendinginan udara yang sesuai dianjurkan untuk dicapai efek pembuangan panas yang baik. Lingkungan kerja optimal yang direkomendasikan suhu -5 ~ +35℃. Ketika suhu sekitar melebihi 50 ℃, itu amplifier dalam keadaan siaga tidak akan menyala. Ketika suhu lingkungan melebihi 55℃, itu amplifier dalam keadaan bekerja secara otomatis akan menghentikan keluaran laser dan masuk keadaan siaga untuk perlindungan diri. Ketika suhu sekitar turun hingga 50℃, amplifier akan secara otomatis melanjutkan keluaran.

Step5.Input Daya Optik: Penguat serat yang didoping erbium ini tidak memiliki ambang batas persyaratan untuk daya sinyal optik input. Ketika kekuatan rata-rata sinyal optik input dikurangi hingga daya mendekati nol, amplifier akan tetap mempertahankan kondisi kerja, dan pelabuhan keluaran akan mengeluarkan emisi secara spontan keluaran. Namun untuk mendapatkan efek amplifikasi dan signal-to-noise yang lebih ideal rasio, disarankan untuk mengontrol daya optik masukan dalam daya kisaran yang dijelaskan dalam lembar pengujian atau spesifikasi produk.

Step6.Host Kontrol Komputer: Amplifier ini adalah produk modular dan perlu dikombinasikan dengan perangkat lunak komputer host khusus untuk menyesuaikan dan memantau keadaan kerja dan parameter operasi EDFA. Kebutuhan komputer pengguna untuk menginstal program driver port serial USB-232 dan komputer host EDFA perangkat lunak kontrol yang disediakan oleh perusahaan kami. Driver port serial USB-232 program harus diinstal, jika tidak, perangkat lunak komputer host tidak dapat terhubung dan berkomunikasi dengan modul EDFA secara normal. Perlu dicatat bahwa Program driver port serial USB-232 harus konsisten dengan USB-232 yang sebenarnya kabel port serial yang digunakan. Nomor versi perangkat lunak komputer host EDFA perangkat lunak harus konsisten dengan nomor versi perangkat lunak yang tercatat di lembar uji produk.

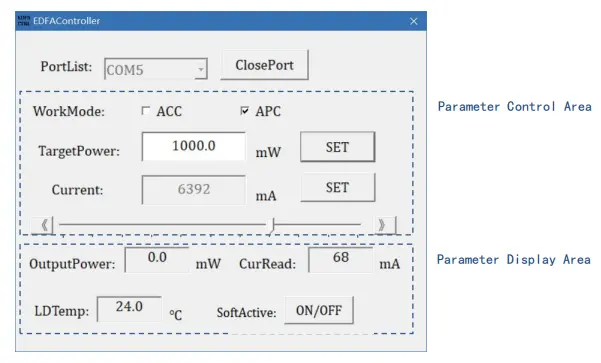

Langkah7. Antarmuka Perangkat Lunak Komputer Host: Informasi yang dapat ditampilkan oleh perangkat lunak komputer host meliputi mode kerja penguat, nilai target daya optik keluaran, laser pompa nilai target saat ini, dan status pemantauan suhu.

Langkah8. Operasi Khusus: Setelah memulai perangkat lunak komputer host, pertama pilih port serial yang benar nomor dalam urutan port serial PortList, klik tombol OpenPort untuk membuka port serialnya. Saat ini, jendela Baca Saat Ini dan LDTemp akan ditampilkan arus kerja dan suhu pompa modul. Masukkan sasarannya nilai daya optik di jendela TargetPower dan klik tombol SET. Kapan saklar tombol modul EDFA dan saklar tombol SoftActive pada perangkat lunak keduanya dihidupkan, pengaturan berlaku dan EDFA memiliki optik keluaran daya.

Langkah9. Mode Kontrol: Model standar Penguat serat ini mendukung dua mode kerja, kontrol arus otomatis mode (mode ACC) dan mode kontrol daya otomatis (mode APC). Anda bisa beralih antara dua mode kerja ini melalui opsi WorkMode. Saat beralih, harap dicatat untuk mematikan sakelar tombol Aktif terlebih dahulu. (* Beberapa penguat model hanya mendukung mode ACC, seperti EDFA-C-PA). Dalam mode ACC, masuk ke pompa nilai saat ini di jendela Saat ini dan klik tombol SET, atau langsung seret penggeser kiri dan kanan untuk mengatur nilai arus pompa. Dalam mode APC, masuk nilai daya optik target di jendela TargetPower dan klik SET tombol.

Langkah10. Aktivasi Keluaran: Ketika Tombol aktifkan sakelar di bagian depan modul dan tombol SoftActive aktifkan perangkat lunak keduanya dihidupkan, pengaturan berlaku dan amplifier memiliki keluaran laser, dan lampu indikator LASER menyala. HIDUP/MATI tombol akan ditampilkan dalam warna merah. OutputPower dalam pemantauan parameter area menunjukkan daya optik keluaran aktual saat ini, CurRead menunjukkan arus arus pompa, dan LDTemp menunjukkan suhu internal.

Langkah11. Shutdown: Pertama matikan Tombol ON/OFF ada di samping amplifier dan tombol SoftActive aktifkan perangkat lunak, klik ClosePort untuk menutup port serial, lalu tutup perangkat lunak.

Langkah12. Parameter Memori:Mode dan parameter yang ditetapkan oleh perangkat lunak kontrol akan disimpan secara otomatis di dalam Modul EDFA dan memiliki fungsi memori power-off. Jika tidak perlu memodifikasi parameter EDFA, tidak perlu terhubung ke komputer host saat menggunakannya lagi.

Catatan Operasi dan Pemeliharaan

● Saat memulai, pastikan terlebih dahulu saklar daya dan saklar kunci dimatikan, lalu sambungkan catu daya. Saat mematikan, pertama matikan sakelar kunci, lalu lepaskan catu daya setelah keluaran lampu indikator padam. Jangan langsung memutus aliran listrik saat EDFA berfungsi.

● Tidak disarankan untuk sering memasukkan dan mencabut output konektor serat untuk menghindari kontaminasi debu, yang dapat menyebabkan peningkatan kehilangan penyisipan atau terbakar pada permukaan ujung konektor serat.

● Bersihkan konektor fiber dengan lap bebas serabut dan periksa dengan a detektor permukaan ujung serat sebelum sambungan. Selalu sambungkan/putuskan sambungan serat tanpa listrik untuk menghindari terbakarnya permukaan ujung. Konektor serat optik harus ditutupi dengan penutup debu.

● Jika serat keluaran perlu dihubungkan ke serat lain, maka itu adalah sambungannya disarankan menggunakan fusion splicer.

● Harap berhati-hati terhadap kelembapan, debu, dan korosi; toko di tempat yang kering.

Jaminan Mutu dan Layanan Purna Jual

● Masa Garansi:

Perbaikan atau penggantian gratis untuk cacat yang bukan disebabkan oleh manusia dalam waktu 1 tahun sejak pembelian. Layanan pemeliharaan berbayar tersedia setelah 1 tahun.

● Pengecualian dari Garansi Gratis:

Selama masa garansi gratis, layanan perbaikan atau penggantian gratis Akan diberikan untuk kesalahan yang disebabkan oleh masalah kualitas produk. Namun, Kotak Optronics berhak menolak layanan perbaikan gratis berikut ini kasus dalam masa garansi:

(1) Kerusakan yang disebabkan oleh faktor alam (misalnya petir, debu) atau pengaruh lingkungan.

(2) Kerusakan karena pengoperasian yang tidak tepat oleh pengguna.

(3) Kerusakan fisik yang jelas disebabkan oleh kesalahan manusia.

(4) Pembongkaran, modifikasi, atau perbaikan yang tidak sah.

(5) Label jaminan pada wadahnya berubah atau tidak lengkap.

(6) Kerusakan atau kehilangan selama pengangkutan.
