Penguat Serat Mikro-Modul C-band yang didoping Erbium

Daftar isi

1. Pengenalan Penguat Serat Mikro-Modul C-band yang didoping Erbium

2. Teknis Spesifikasi

3. Fitur Produk

4. Aplikasi Khas

5. Detail produk

6. Informasi Pemesanan

7. Lembar Data

8. Ketentuan kutipan dan pembayaran

9. Waktu tunggu

10. Langkah-langkah pengoperasian

11. Catatan Operasi dan Pemeliharaan

12. Penjaminan Mutu dan Layanan Purna Jual

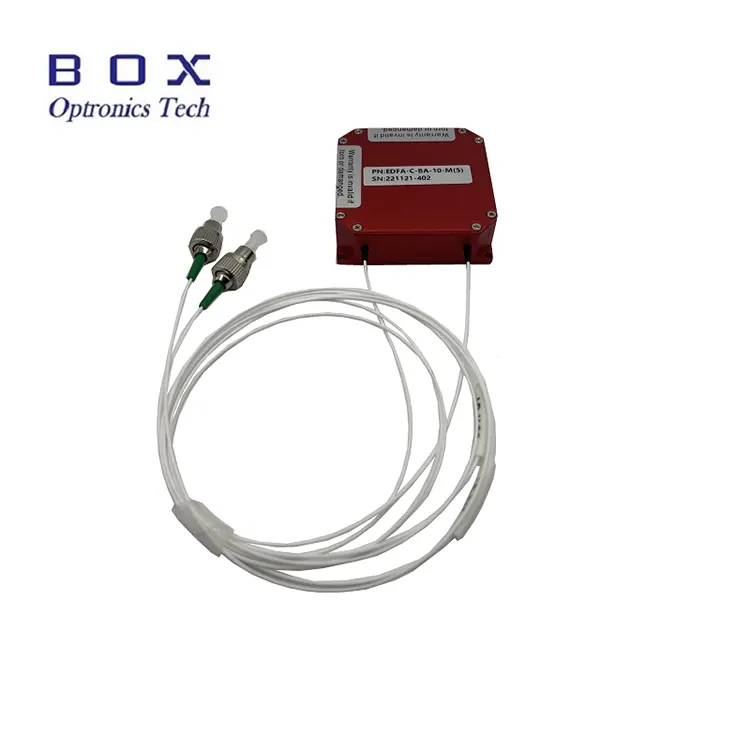

Pengenalan Produk

Penguat Serat yang didoping Erbium Modul Mikro C-band Amplifier dirancang untuk aplikasi di ruang terbatas. Dimensinya adalah 50(W)×50(D)×15(H)mm atau 45(W)×65(D)×10(H)mm opsional. Bisa jadi digunakan untuk amplifikasi daya sinyal laser di C-band 1530~1565nm rentang panjang gelombang. Mereka menampilkan daya tinggi 10/13/17/20/23dBm, dan kebisingan rendah. SEBUAH port serial komunikasi dan kabel daya disediakan untuk pengoperasian PC. Kapan menggunakan modul ini, pastikan permukaan ujung serat bersih, waspadai laser batasan masukan, dan lakukan tindakan pencegahan keselamatan laser yang diperlukan.

Produk Spesifikasi

Produk Fitur

● Rentang panjang gelombang lebar-1530~1565nm;

● Miniatur desain;

● Kebisingan rendah <5dB;

● Mode kontrol RS232/TTL.

Produk Aplikasi

● Optik komunikasi serat;

● Optik sensor serat;

● Serat laser.

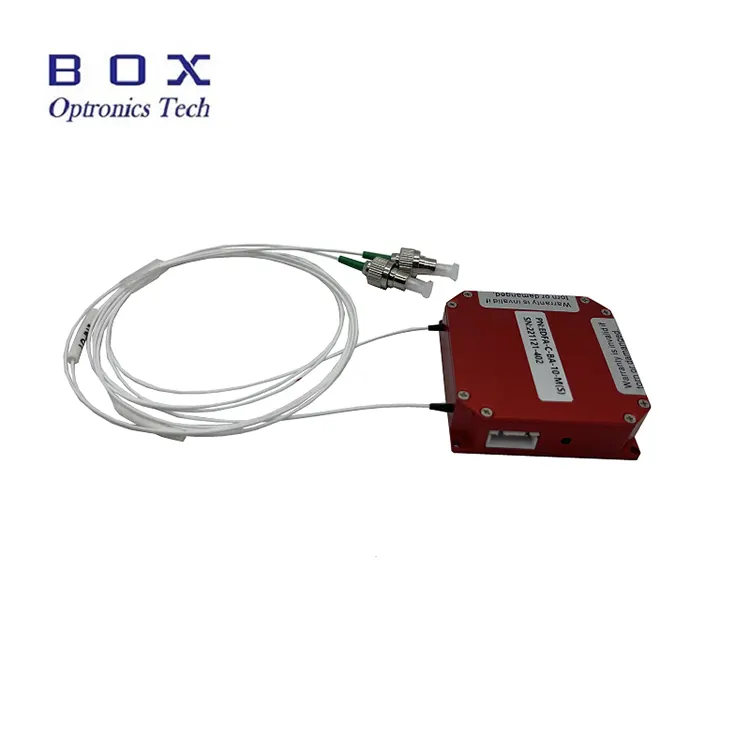

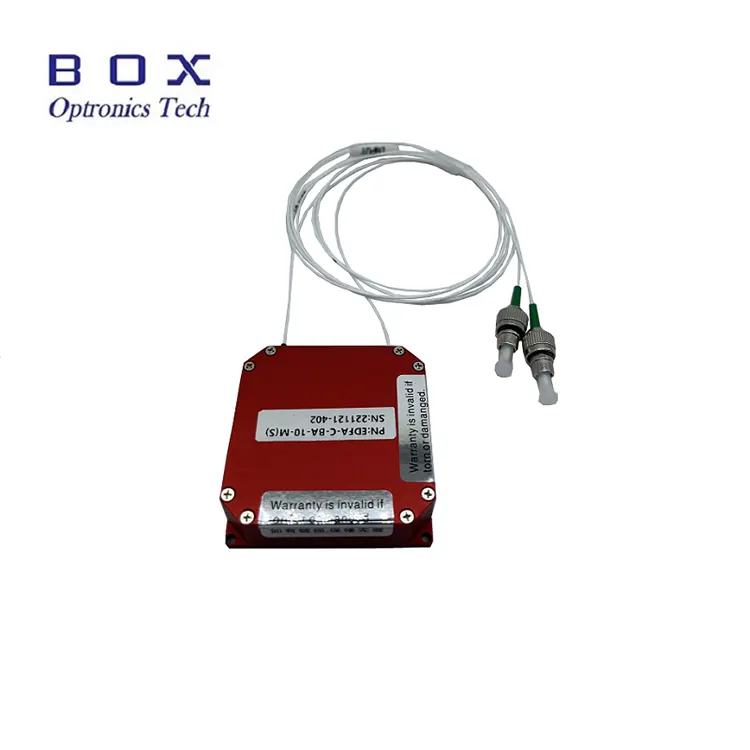

Produk Detail

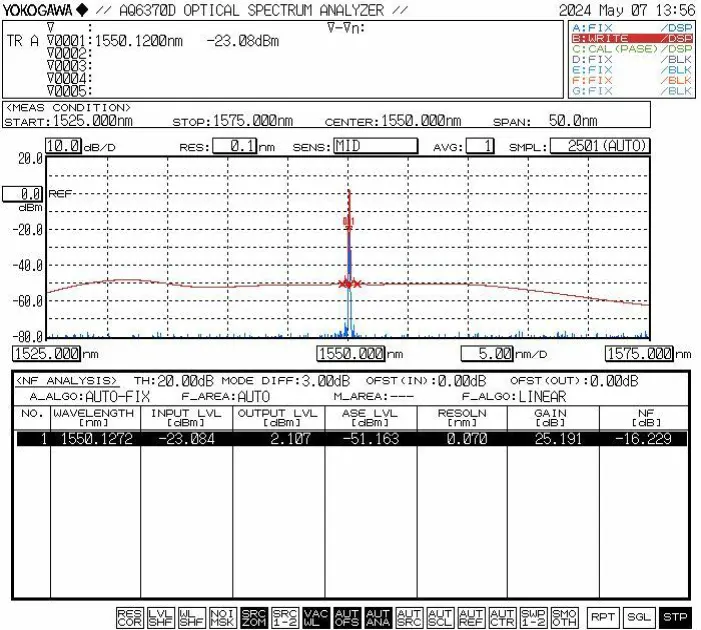

● Kurva Karakteristik Khas

● Definisi pin komunikasi (dari kiri ke kanan: 1 hingga 4):

Tingkat komunikasi sesuai dengan standar TTL. TTL-RS232 konversi level diperlukan untuk koneksi ke komputer.

Informasi pemesanan

misalnya: EDFA-BA-C-23-SM-MIC

(Informasi pemesanan: Modul Mikro C-band yang didoping Erbium Fiber Booster Amplifier, daya output 23dB, dengan SMF-28efiber, paket modul).

Untuk persyaratan khusus lainnya, silakan hubungi: sales06@boxoptronics.com

Lembar Data

Lembar Data

Ketentuan kutipan dan pembayaran

● Ketentuan penawaran

(1) EXW:

Jika Anda memiliki akun DHL/UPS/FedEx, Box Optronics menyarankan untuk menggunakannya EXW. Kami mengirim melalui akun Anda; kami tidak membebankan biaya pengiriman.

(2) DAP:

Jika Anda tidak memiliki akun, harap bayar di muka biaya pengirimannya produk.

● Ketentuan pembayaran

PayPal dan T/T tersedia.

Waktu memimpin

Dibutuhkan sekitar 10-15 hari kerja untuk produksi. (Jika ada stok, akan lebih cepat dikirim.)

Logistik internasional mungkin memakan waktu 3-5 hari kerja.

Operasi Langkah-langkah

Step1.Membongkar dan Perakitan

Periksa apakah semua aksesori sudah lengkap sebelum perakitan.

Langkah 2. Menghubungkan Catu Daya dan Serat Kabel Tambalan

Hubungkan catu daya; sambungkan lampu sinyal ke input

Langkah 3. Menghidupkan Amplifier

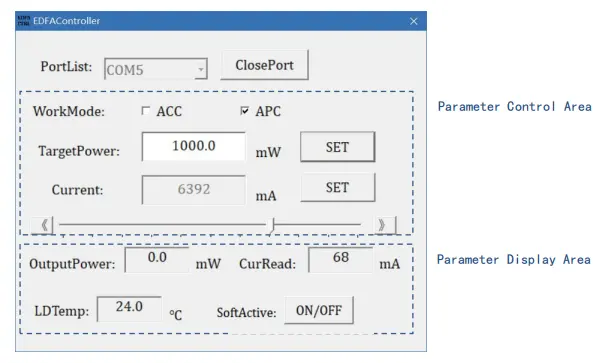

Nyalakan daya amplifier. Catatan: Arus operasi dan penguatan nilai adalah parameter yang ditetapkan oleh komputer host pada pematian terakhir, dan dapat dimodifikasi melalui perangkat lunak jika diperlukan. Dilarang keras memasang atau cabut konektor serat saat laser beroperasi.

Setp4.Shutdown

Cabut kabel daya setelah digunakan.

Catatan Operasi dan Pemeliharaan

● Jangan memutus aliran listrik secara langsung saat amplifier menyala beroperasi.

● Jaga agar konektor serat bebas dari debu untuk mencegah serat terbakar permukaan ujung konektor. Bersihkan konektor fiber dengan kertas lensa bebas debu sebelumnya sambungan, periksa dengan pemeriksa permukaan ujung serat, dan sambungkan melalui flensa hanya setelah memastikan kebersihan. Jika tidak, permukaan ujung konektor serat mungkin terbakar ketika laser dinyalakan. Pastikan pengoperasian bebas laser saat menghubungkan flensa, dan memakai penutup debu fiber bila tidak digunakan.

● Jaga peralatan tetap kering dan simpan di tempat yang kering.

Jaminan Mutu dan Layanan Purna Jual

● Masa Garansi:

Perbaikan atau penggantian gratis untuk cacat yang bukan disebabkan oleh manusia dalam waktu 1 tahun sejak pembelian. Layanan pemeliharaan berbayar tersedia setelah 1 tahun.

● Pengecualian dari Garansi Gratis:

Selama masa garansi gratis, layanan perbaikan atau penggantian gratis Akan diberikan untuk kesalahan yang disebabkan oleh masalah kualitas produk. Namun, Kotak Optronics berhak menolak layanan perbaikan gratis berikut ini kasus dalam masa garansi:

(1) Kerusakan yang disebabkan oleh faktor alam (misalnya petir, debu) atau pengaruh lingkungan.

(2) Kerusakan karena pengoperasian yang tidak tepat oleh pengguna.

(3) Kerusakan fisik yang jelas disebabkan oleh kesalahan manusia.

(4) Pembongkaran, modifikasi, atau perbaikan yang tidak sah.

(5) Label jaminan pada wadahnya berubah atau tidak lengkap.

(6) Kerusakan atau kehilangan selama pengangkutan.
