Modul Laser Merdu C-Band

Ikhtisar Produk-Modul Laser Merdu C-Band

Modul Laser Tunable C-Band (Seri ATLS4 / HTLS4) dari Box Optronics adalah modul laser merdu yang ringkas dan terintegrasi yang mencakup rentang panjang gelombang C-band penuh dan output yang digabungkan dengan serat.

Model ATLS4 dioptimalkan untuk penyetelan panjang gelombang yang presisi, memberikan ukuran langkah panjang gelombang tipikal sebesar 22 malam, waktu peralihan panjang gelombang ≤100 µs, dan performa lebar garis sempit di bawah 5 MHz. Ini ideal untuk aplikasi yang memerlukan akurasi spektral tinggi, termasuk interogasi FBG, karakterisasi filter optik pita sempit, pengujian komponen DWDM, dan pengukuran fotonik presisi.

Model HTLS4 dirancang untuk aplikasi pemindaian panjang gelombang cepat, yang menampilkan respons penyetelan panjang gelombang cepat hingga 1 µs, kemampuan pemindaian berkecepatan tinggi melebihi 1000 nm/s, dan lebar saluran sekitar 1 MHz. Ini dioptimalkan untuk penginderaan FBG dinamis, pengujian komponen optik throughput tinggi, dan aplikasi akuisisi spektral cepat.

Kedua model berbagi paket mekanis, antarmuka kelistrikan, dan konfigurasi keluaran serat yang sama, memungkinkan perancang sistem memilih tingkat kinerja yang sesuai berdasarkan persyaratan aplikasi tanpa mengubah desain integrasi mekanis atau kelistrikan.

Fitur Utama-Modul Laser Merdu C-Band

• Rentang penyetelan panjang gelombang C-band yang lebar: 1525–1568nm (ATLS4) / 1525–1569nm (HTLS4)

• Akurasi panjang gelombang tinggi: absolut ±22.00, stabilitas ±14.00, kemampuan pengulangan <15.00

• Kecepatan tuning cepat: ≤100µs (ATLS4) / ≤1µs (HTLS4) per langkah

• Kecepatan pemindaian tinggi: >40nm/s pada langkah 22.00 (ATLS4) / >1000nm/s pada langkah 20.00 (HTLS4)

• Langkah panjang gelombang halus: tipikal jam 22.00 (ATLS4) / tipikal jam 20.00 (HTLS4)

• Daya output tinggi: >10dBm(10mW) di seluruh rentang tuning penuh

• Stabilitas daya luar biasa: ±0,05dBm

• Kerataan daya yang baik: ≤±0,3dB

• Rasio penekanan mode sisi tinggi: >35dB (ATLS4) / >40dB (HTLS4)

• Kebisingan dengan intensitas relatif rendah: <-135dB/Hz

• Lebar garis sempit: <5MHz (ATLS4) / ~1MHz tipikal (HTLS4), statis

• Output konektor serat FC/APC standar

• Faktor bentuk modul ringkas: 134x104x21mm

• Suplai 5V DC, konsumsi daya tipikal <5W

• Kisaran suhu pengoperasian yang luas: -20°C hingga +65°C

Aplikasi Khas-Modul Laser Merdu C-Band

• Sistem demodulasi dan interogasi Fiber Bragg grating (FBG).

• Pengujian dan karakterisasi perangkat pasif optik (kehilangan penyisipan, kehilangan pengembalian, respons filter)

• Pengujian komponen DWDM dan multiplekser divisi panjang gelombang

• Sistem penginderaan serat optik untuk pengukuran suhu, regangan, dan getaran

• Pemantauan kesehatan struktural jembatan, terowongan, saluran pipa, dan bilah turbin angin

• Sumber laser yang dapat disetel untuk pengukuran dan analisis spektrum optik

• Penelitian dan pengembangan di laboratorium fotonik dan komunikasi optik

• Integrasi OEM ke dalam peralatan pengujian dan pengukuran optik

Spesifikasi Produk-Modul Laser Merdu C-Band

Spesifikasi Optik dan Panjang Gelombang

Spesifikasi Mekanikal dan Elektrikal

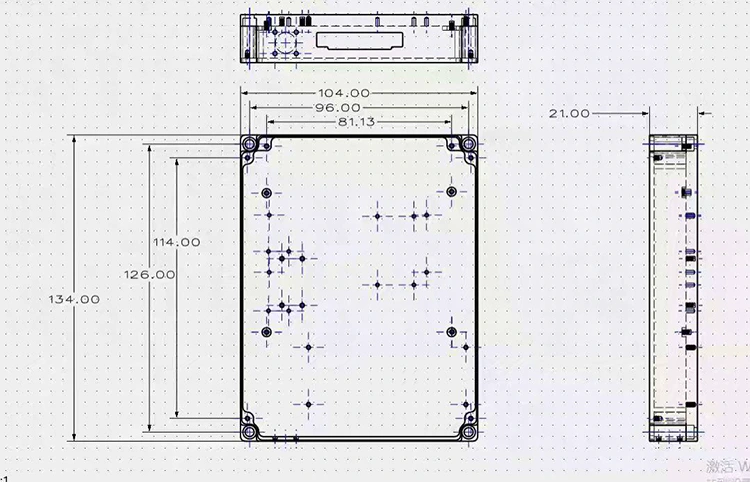

Dimensi Paket-Modul Laser Merdu C-Band

Dimensi Modul: 134mm (L) × 104mm (W) × 21mm (H)

Informasi Pemesanan Modul Laser Merdu C-Band

Nomenklatur Model

XTLS4-C-Band

Contoh: ATLS4-C-Band, HTLS4-C-Band

Pertanyaan yang Sering Diajukan (FAQ) -Modul Laser Merdu C-Band

T: Apa perbedaan antara model ATLS4 dan HTML4?

J: ATLS4 dan HTLS4 berbagi paket mekanis, antarmuka listrik, dan keluaran serat yang sama, namun berbeda dalam kecepatan penyetelan, ukuran langkah, dan kinerja lebar garis.

Versi standar ATLS4 menyediakan ukuran langkah panjang gelombang 22.00, waktu peralihan panjang gelombang satu langkah ≤100 µs, kecepatan pemindaian >40 nm/s (langkah 22.00), dan lebar garis sempit <5 MHz, sehingga ideal untuk pengukuran spektral resolusi tinggi dan karakterisasi optik presisi.

Versi kecepatan tinggi HTML4 menyediakan waktu peralihan panjang gelombang satu langkah≤1 µs dan kecepatan pemindaian >1000 nm/s dengan resolusi langkah panjang gelombang 20 pm, menjadikannya ideal untuk interogasi FBG cepat, penginderaan serat dinamis, dan pengujian komponen optik throughput tinggi.

Pilih model berdasarkan kebutuhan aplikasi Anda untuk kecepatan pemindaian, resolusi panjang gelombang, dan rasio signal-to-noise.

T: Dapatkah sumber laser merdu ini digunakan untuk sistem interogasi FBG?

J: Ya. Modul laser merdu ATLS4 dan HTLS4 sangat cocok untuk sistem interogasi FBG. Kemampuan penyetelan panjang gelombang yang tepat, resolusi panjang gelombang yang tinggi, dan keluaran optik yang stabil memungkinkan pelacakan pergeseran panjang gelombang FBG yang akurat yang disebabkan oleh perubahan suhu, regangan, dan getaran. ATLS4 dioptimalkan untuk analisis spektral resolusi tinggi, sedangkan HTLS4 menyediakan kemampuan pemindaian berkecepatan tinggi untuk penginderaan FBG dinamis dan pengukuran throughput tinggi.

T: Berapa daya keluaran dan kerataan daya?

J: Kedua model menghasilkan daya keluaran >10dBm di seluruh rentang penyetelan penuh, dengan stabilitas daya ±0,05dBm dan kerataan daya ≤±0,3dB. Loop kontrol daya terintegrasi mempertahankan daya keluaran yang konsisten seiring penyesuaian panjang gelombang, sehingga mengurangi kesalahan pengukuran yang disebabkan oleh variasi daya.

T: Berapa jumlah pesanan minimum (MOQ)?

J: MOQ adalah 1 unit. Kami mendukung jumlah pesanan yang fleksibel, mulai dari unit tunggal untuk R&D dan pembuatan prototipe hingga produksi volume untuk integrasi OEM. Hubungi tim penjualan kami untuk harga spesifik sesuai jumlah yang Anda butuhkan.

Modul Laser Merdu Lembar Data-C-Band

Modul Laser Merdu ATLS4-C-Band

Modul Laser Merdu HTLS4-C-Band

Modul Laser Merdu Lead Time-C-Band

• Standar produksi:1~2 minggu

• Pesanan dalam jumlah besar: Silakan hubungi kami untuk mengetahui jadwal produksi

• Pesanan khusus: 3~4 minggu

• Pengiriman internasional: ~5 hari kerja (DHL/UPS/FedEx Express)

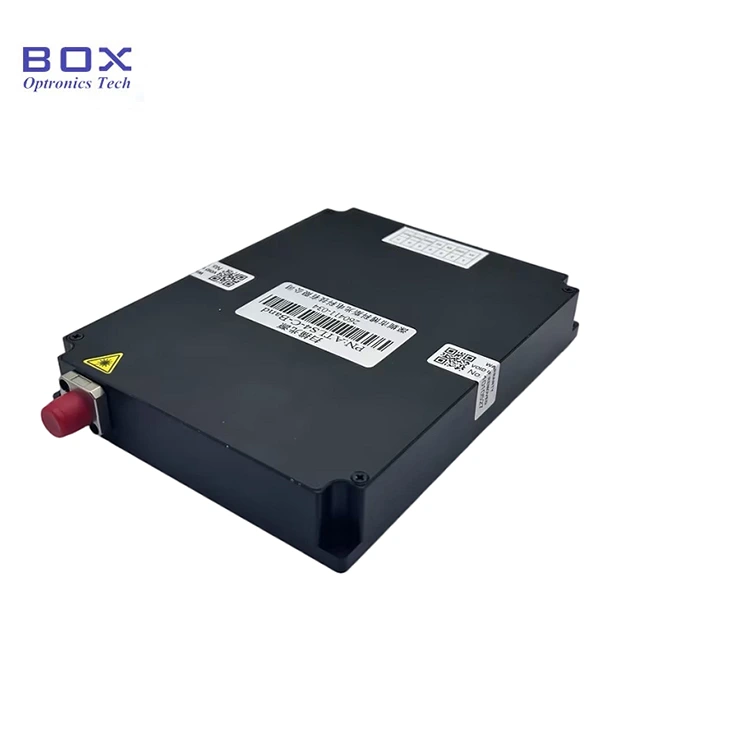

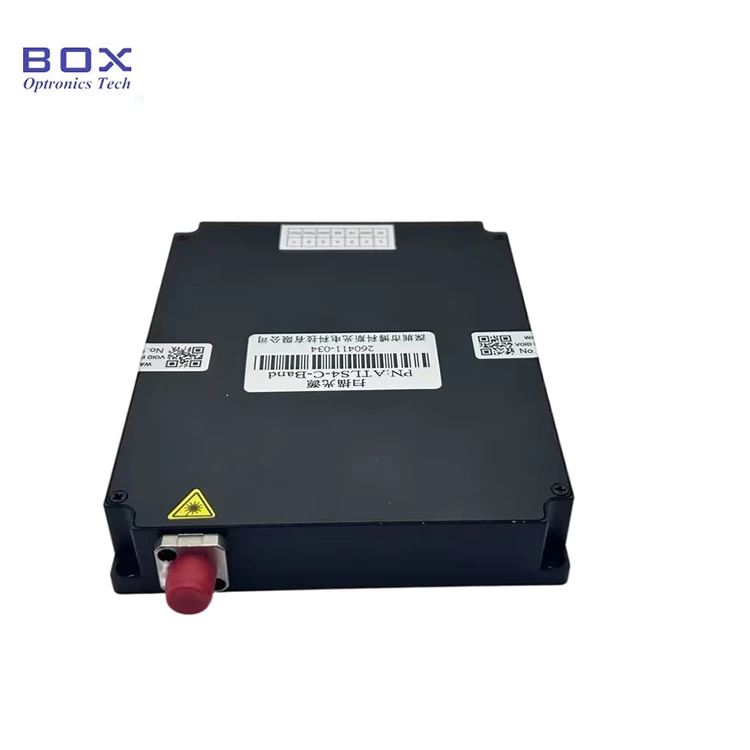

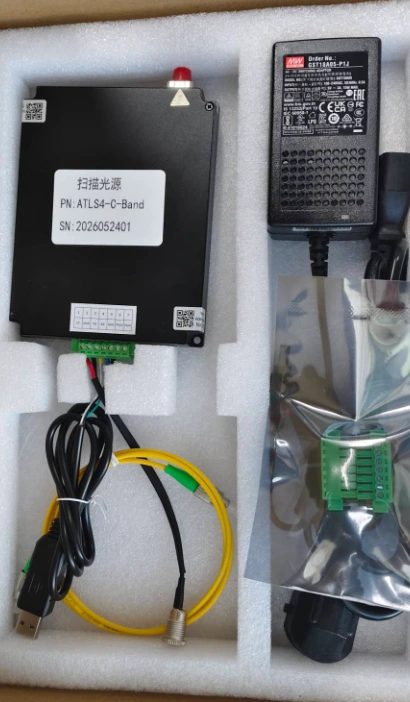

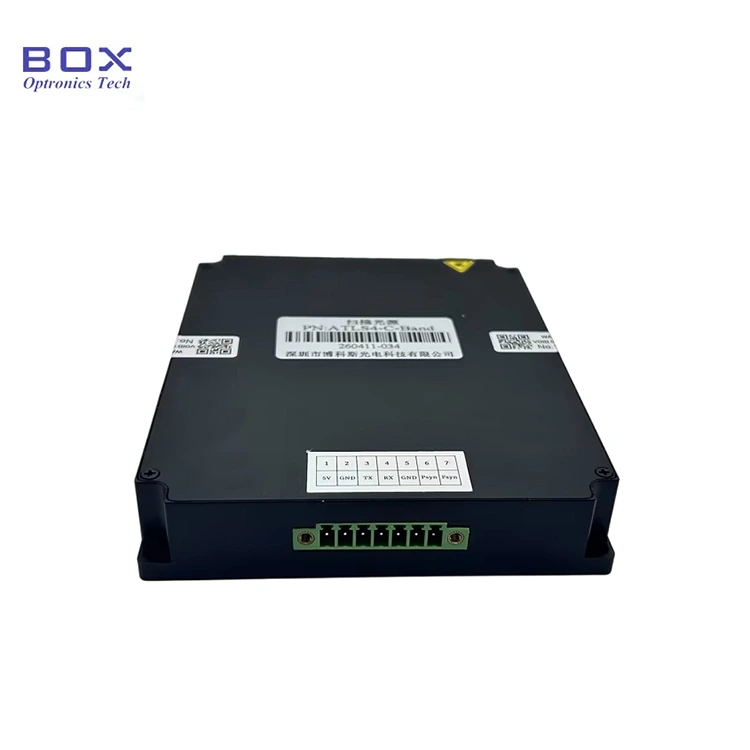

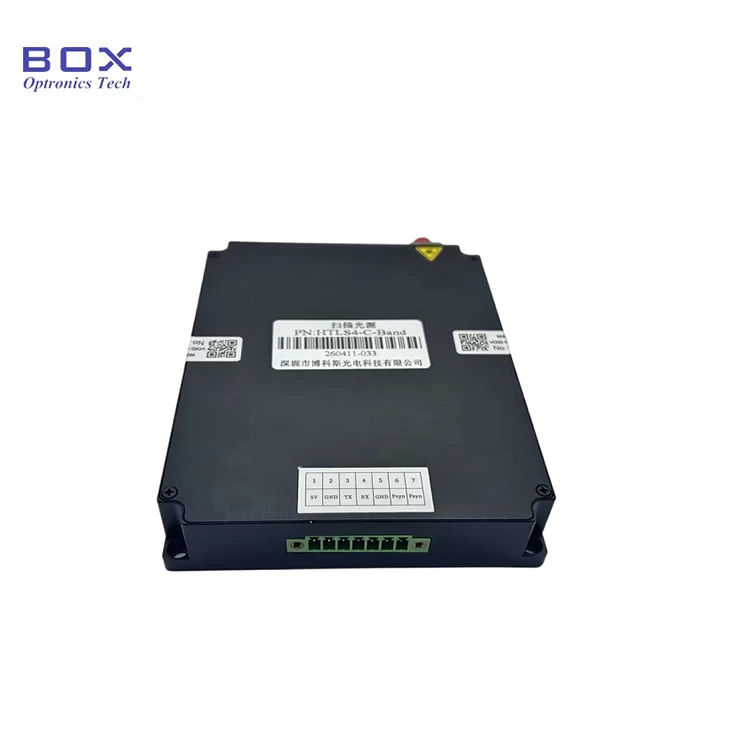

Foto produk sebenarnya-C-Band Tunable Laser Module
