Sumber Laser DFB multi-saluran

Daftar isi

1. Pengenalan Sumber Laser DFB Multi-saluran

2. Spesifikasi Teknis

3. Fitur Produk

4. Aplikasi Khas

5. Detail Produk

6. Panduan Pengoperasian yang Aman

7. Informasi Pemesanan

8. Lembar data dan lembar tes

9. Ketentuan penawaran dan pembayaran

10. Waktu tunggu

11. Catatan Pengoperasian dan Perawatan

12. Jaminan Kualitas dan Layanan Purna Jual

Pengenalan Produk-Sumber Laser DFB Multi-saluran

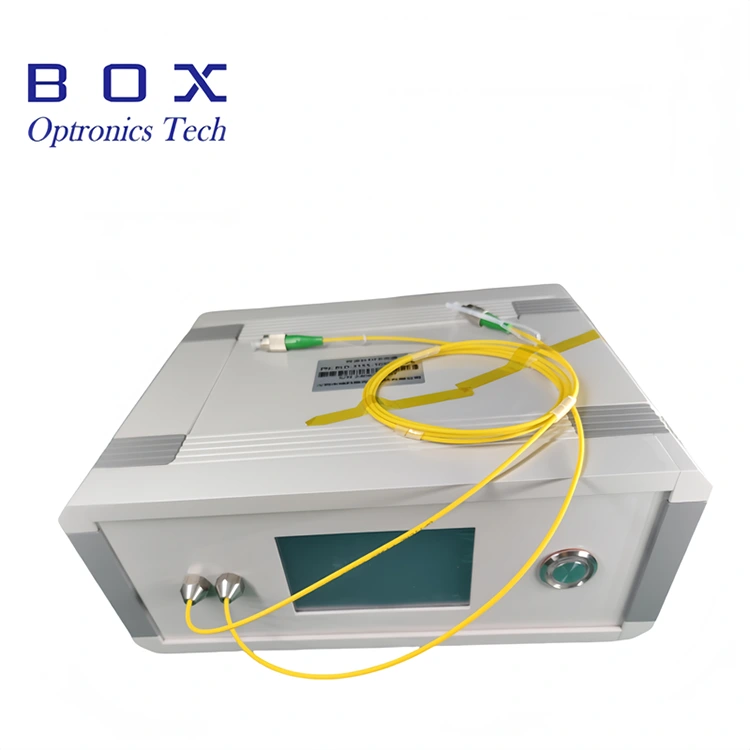

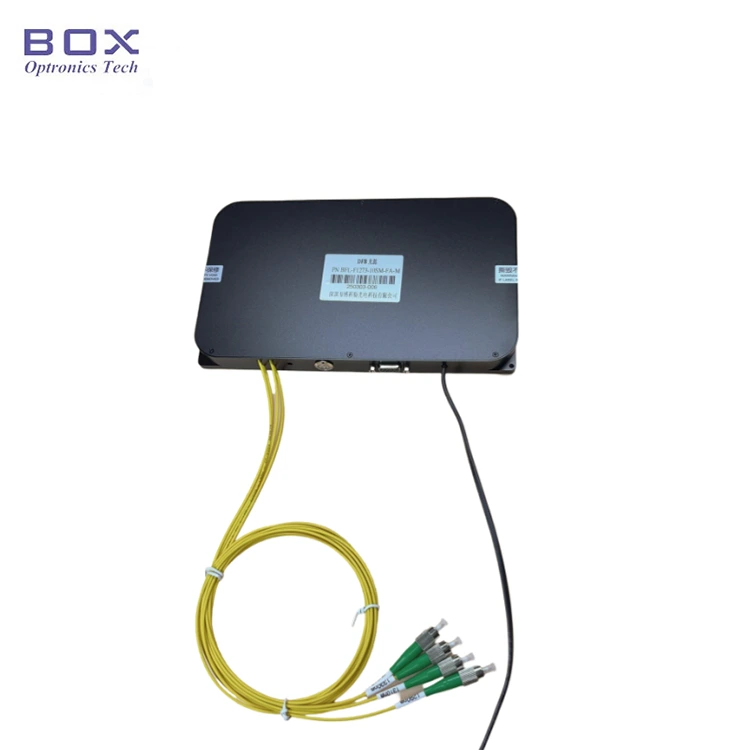

Ini adalah Sumber Laser DFB Multi-saluran yang menampilkan panjang gelombang yang dapat dikonfigurasi secara bebas dan pengoperasian gelombang kontinu (CW). Pilihan panjang gelombang yang tersedia termasuk CWDM (1270~1650 nm), saluran DWDM ITU 18~64, panjang gelombang LAN-WDM, serta panjang gelombang spesifik seperti 1030 nm dan 1064 nm. Produk ini tersedia dalam dua konfigurasi: unit desktop mandiri atau opsi modular terintegrasi; dilengkapi dengan antarmuka komunikasi dan perangkat lunak pemantauan. Pengguna dapat memilih antara daya keluaran tetap atau konfigurasi daya yang dapat disesuaikan. Sumber Laser DFB Multi-saluran ini mendukung pengoperasian sebagai sumber cahaya satu saluran atau keluaran simultan di beberapa saluran.

Spesifikasi Produk-Sumber Laser DFB Multi-saluran

Fitur Produk-Sumber Laser DFB multi-saluran

● Panjang gelombang dan daya keluaran yang dapat disesuaikan;

● 2~16 saluran tersedia;

● Daya keluaran tetap atau dapat disesuaikan;

● Stabilitas output tinggi, ukuran kecil, dan pengaktifan cepat.

Aplikasi Produk-Sumber Laser DFB Multi-saluran

● Kehilangan diferensial perangkat WDM,AWG,PLC, deteksi kehilangan kembali;

● OCT mata;

● Kalibrasi perangkat fiber dan sistem pengujian komponen pasif.

Detail Produk-Sumber Laser DFB Multi-saluran

● Panjang gelombang yang tersedia (nm):

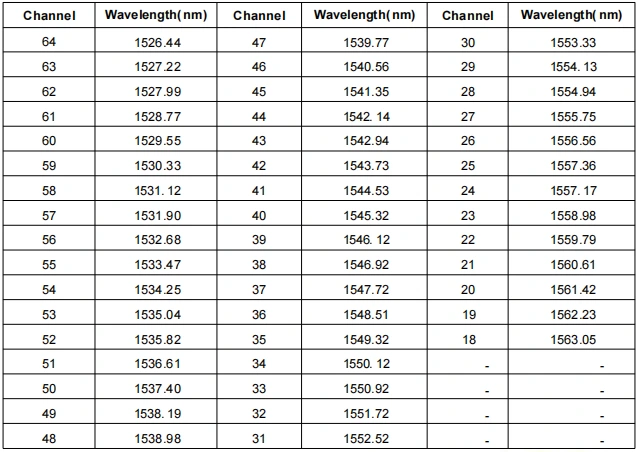

● Saluran ITU 18~64 panjang gelombang (mm):

● Panjang gelombang LAN-WDM (mm):

Langkah Operasi-Sumber Laser DFB Multi-saluran

Langkah1. Membongkar: Sebelum perakitan, periksa apakah semua aksesori sudah lengkap.

Langkah2. Catu daya: Terhubung ke catu daya switching DC atau catu daya teregulasi yang memenuhi persyaratan catu dayanya. Gunakan hanya adaptor daya asli yang cocok (DC5V atau DC12V). Adaptor daya yang tidak tepat dapat merusak sumber cahaya. (Adaptor daya disediakan sesuai dengan volume lokaltage standar.)

Langkah3. Menghubungkan serat keluaran: Buka penutup debu pada konektor atau flensa serat, periksa permukaan ujung serat, dan sambungkan serat atau sambungkan serat ke perangkat atau meteran listrik yang akan diuji setelah dipastikan tidak ada polusi dan kerusakan.

Setp4. Menyambungkan ke komputer host: Gunakan Kabel Data USB-RS485 DB9 untuk menyambungkan Sumber Laser DFB Multisaluran dan komputer; komputer harus terlebih dahulu menginstal driver port serial khusus untuk mengidentifikasi kabel data port serial, jika tidak, perangkat lunak komputer host dan modul sumber cahaya tidak dapat dihubungkan dan dikomunikasikan dengan benar. Silakan tanyakan kepada Box Optronics tentang pengemudinya.

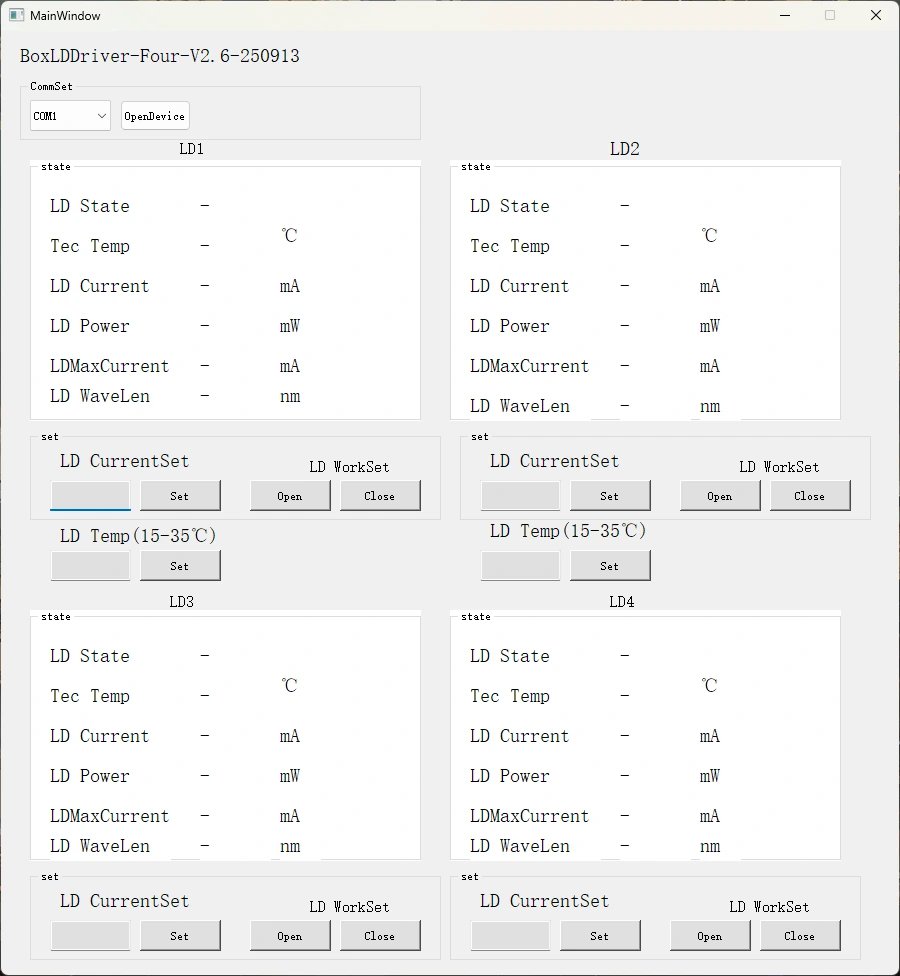

Langkah5. Perangkat lunak kontrol: Box Optronics menyediakan perintah serial atau perangkat lunak PC untuk mengontrol arus LD dan suhu LD Sumber Laser DFB Multi-saluran. Pilih port yang benar, atur arus dan suhu, lalu klik tombol buka. (Untuk mencegah kerusakan, naikkan arus penggerak secara perlahan pada pengoperasian awal. Jangan langsung menggunakan arus penuh.)

Lembar Data dan Lembar Tes

Lembar Data

Lembar ujian
