Ikhtisar Produk-Pengukur Daya Optik

Pengukur Daya Optik Box Optronics adalah instrumen pengukuran optoelektronik berkinerja tinggi yang dirancang untuk deteksi dan analisis daya optik yang tepat. Dibuat dengan detektor fotodioda silikon (Si) dan indium gallium arsenide (InGaAs) berkualitas tinggi, pengukur daya kami memberikan pengukuran yang akurat dan andal pada rentang spektral ultraviolet, cahaya tampak, inframerah dekat, dan inframerah tengah.

Seri ini mencakup model multi-saluran benchtop (PM-MC-4-B5) untuk pengujian laboratorium dan produksi, serta model saluran tunggal genggam kompak (PM-SC-1-HD) untuk pengujian lapangan dan kalibrasi di lokasi. Semua unit dilengkapi antarmuka layar sentuh yang intuitif, analisis statistik real-time (arus, min, maks, rata-rata, puncak ke puncak, deviasi standar), dan konektivitas USB untuk akuisisi dan analisis data berbasis PC. Dengan kepala detektor yang dapat dipertukarkan yang mendukung pita panjang gelombang dan rentang daya yang berbeda, desain bola pengintegrasi opsional untuk pengumpulan sinar seragam, dan aksesori kopling serat fleksibel (adaptor serat telanjang dan adaptor serat FC), pengukur daya optik kami dapat dikonfigurasi untuk memenuhi persyaratan spesifik.

Fitur Utama-Pengukur Daya Optik

● Resolusi pengukuran tinggi: 0,001dB untuk pembacaan daya yang akurat

● Rentang daya yang lebar: 1nW~10mW atau 10uW~10W

● Cakupan panjang gelombang yang luas: 400~1100nm (Si), 900~1650nm (InGaAs), 1100~2200nm (InGaAs)

● Berbagai faktor bentuk: Tersedia konfigurasi Benchtop (4 saluran) dan Genggam (1 saluran).

● Analisis statistik daya bawaan: nilai saat ini, minimum, maksimum, rata-rata, puncak ke puncak, deviasi standar

● Interval pengambilan sampel data yang dapat dikonfigurasi: 0,1 detik hingga 1 detik

● Antarmuka pengguna layar sentuh yang intuitif dengan tampilan real-time

● Konektivitas USB dengan perangkat lunak host untuk pencatatan data dan analisis grafis

● Output tegangan analog (0~2,5V) melalui BNC/SMA

● Kompatibel dengan aksesori bare fiber adapter (BFA) dan FC fiber adapter (FCA).

● Desain ringkas dan kokoh yang cocok untuk lingkungan laboratorium dan industri

● Ketidakpastian pengukuran: ±5%

Aplikasi Khas-Pengukur Daya Optik

● Pengujian dan karakterisasi komponen optik (dioda laser, serat, amplifier, isolator)

● Verifikasi keluaran daya laser dan pemantauan stabilitas

● Penyelarasan sistem serat optik dan pengukuran kerugian

● Laboratorium penelitian dan pengembangan di bidang fotonik dan optoelektronik

● Kontrol kualitas dan pengujian lini produksi laser industri

● Kalibrasi dan validasi sensor optik

● Pengujian komponen telekomunikasi (CWDM, DWDM, transceiver)

● Laboratorium optik pendidikan dan universitas

● Layanan lapangan dan kalibrasi peralatan di lokasi

Spesifikasi Teknis-Pengukur Daya Optik

Spesifikasi Detektor (T=25°C)

Spesifikasi Unit Tuan Rumah

Spesifikasi Aksesori

Detail Produk-Pengukur Daya Optik

Apa itu Pengukur Daya Optik?

Pengukur daya optik adalah instrumen optoelektronik presisi yang dirancang untuk mengukur kekuatan sinyal optik, biasanya dari laser, dioda pemancar cahaya (LED), atau sistem transmisi serat optik.

Ini terdiri dari dua komponen utama: kepala sensor fotodioda terkalibrasi yang mengubah daya optik yang masuk menjadi arus listrik, dan layar/unit pemrosesan yang memperkuat, mendigitalkan, dan menampilkan nilai daya terukur dalam satuan seperti watt (W), miliwatt (mW), atau desibel relatif terhadap 1mW (dBm).

Pengukur daya optik adalah alat mendasar dalam penelitian fotonik, komunikasi serat optik, manufaktur laser, dan kontrol kualitas. Mereka digunakan untuk karakterisasi keluaran laser, pengukuran kerugian penyisipan serat, pengukuran penguatan dan daya keluaran amplifier optik, serta verifikasi anggaran daya tingkat sistem.

Pemilihan bahan detektor (silikon untuk tampak/NIR, InGaAs untuk NIR/SWIR) menentukan rentang panjang gelombang dan sensitivitas instrumen.

Ikhtisar Seri Produk

Box Optronics menawarkan platform pengukur daya optik modular dengan kepala detektor yang dapat diganti dan dua opsi unit host, memungkinkan pelanggan untuk mengonfigurasi sistem yang dioptimalkan untuk kebutuhan pengukuran spesifik mereka:

Kepala Detektor

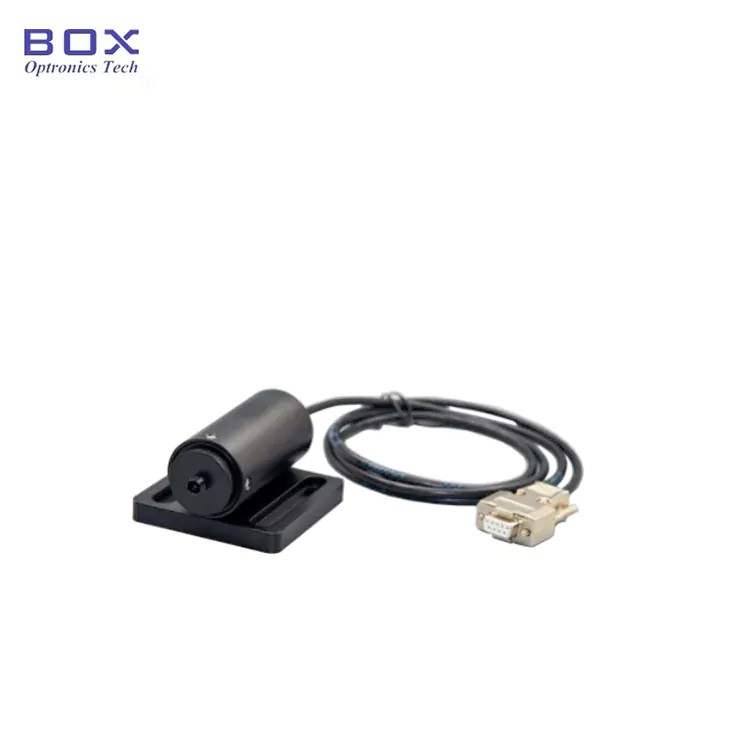

• PMS-4011-2040:Detektor fotodioda silikon dengan bola terintegrasi, mencakup 400~1100nm dengan rentang daya -20~+40dBm (10μW~10W). Ideal untuk pengukuran daya laser tampak dan inframerah dekat.

• PMS-9016-6010: Detektor fotodioda InGaAs (tanpa bola terintegrasi), mencakup 900~1650nm dengan rentang daya rendah yang diperluas -60~+10dBm (1nW~10mW). Dioptimalkan untuk pengukuran pita telekomunikasi sensitivitas tinggi.

• PMS-9016-2043:Detektor fotodioda InGaAs dengan bola terintegrasi, mencakup 900~1650nm dengan rentang daya luas -20~+43dBm (10μW~20W). Cocok untuk pengujian telekomunikasi dan datacom tujuan umum.

• PMS-1122-2040: Detektor fotodioda InGaAs dengan panjang gelombang yang diperluas dengan bola terintegrasi, mencakup 1100~2200nm dengan rentang daya -20~+40dBm (10μW~10W). Dirancang untuk aplikasi inframerah gelombang pendek (SWIR).

Unit Tuan Rumah

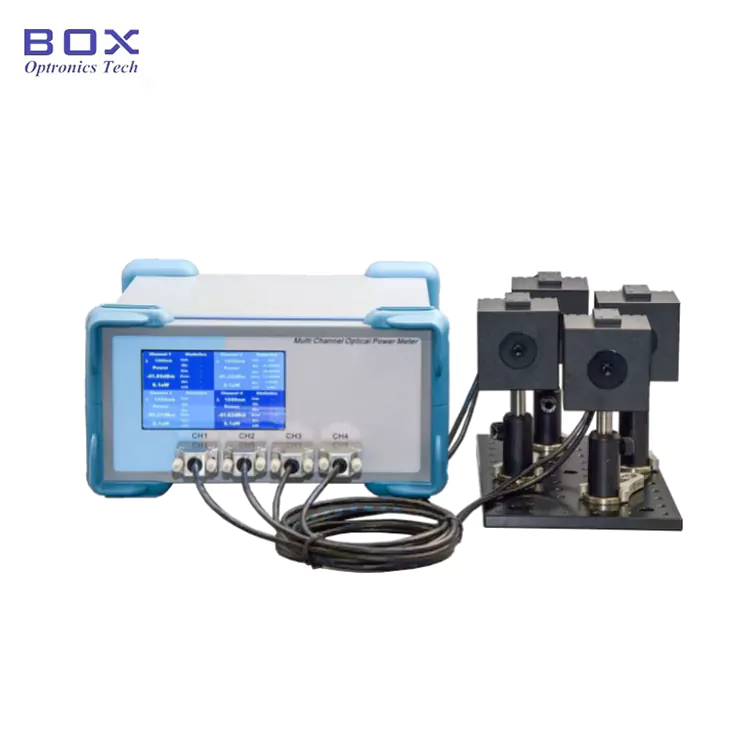

• PM-MC-4-B5 (Benchtop Multi-Channel): Unit benchtop empat saluran dengan tampilan layar sentuh besar, mendukung pengukuran simultan hingga empat saluran detektor. Ideal untuk pengaturan laboratorium, stasiun pengujian produksi, dan aplikasi yang memerlukan pemantauan multi-titik.

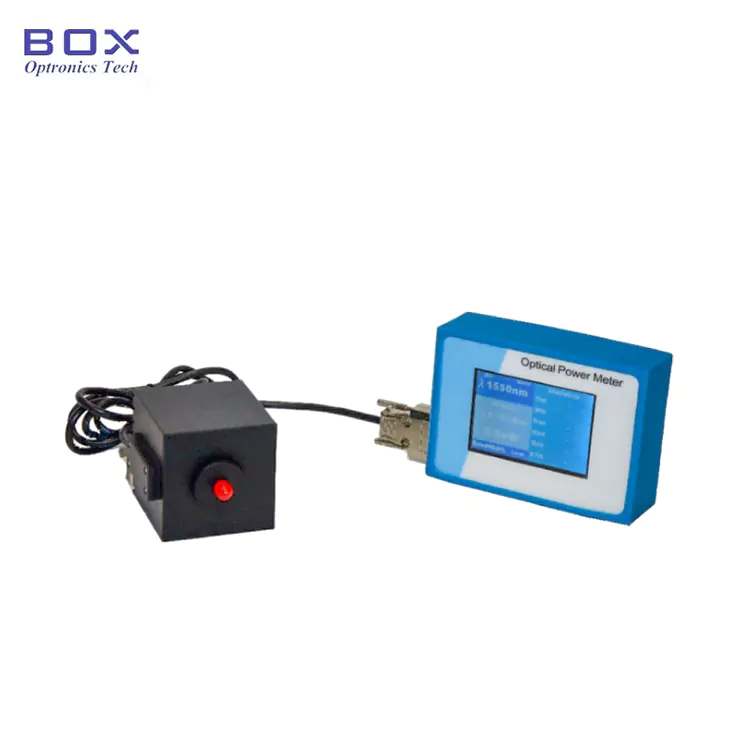

• PM-SC-1-HD (Saluran Tunggal Genggam): Unit genggam saluran tunggal yang ringkas dengan antarmuka layar sentuh, dirancang untuk portabilitas dan penggunaan di lapangan. Sempurna untuk kalibrasi di tempat, layanan lapangan, dan aplikasi pengujian seluler.

Informasi Pemesanan-Optical Power Meter

Nomenklatur Model

Konvensi Penamaan Unit Tuan Rumah

PM - XX - X - XX

Contoh: PM-MC-4-B5

Konvensi Penamaan Detektor

PMS - XXXX - XXXX - XX

Contoh: PMS-9016-2040-FC

Lembar Data dan Perangkat Lunak-Pengukur Daya Optik

Lembar Data

· Remote control melalui antarmuka USB. Tautan download perangkat lunak PC disertakan dalam pembelian.

Ketentuan Penawaran dan Pembayaran

Ketentuan Penawaran

· EXW

· DAP

· FOB

· Istilah lainnya: Silakan hubungi kami untuk berdiskusi.

Ketentuan Pembayaran

· PayPal: Pembayaran cepat dan aman untuk sampel dan pesanan kecil

· T/T (Transfer Bank): Metode pembayaran standar untuk pesanan produksi normal

· Alibaba Trade Assurance: Perlindungan pesanan yang aman untuk transaksi online dengan jaminan pembeli

· Kartu Kredit: Tersedia melalui platform PayPal dan Alibaba

· Ketentuan Pembayaran Fleksibel: Dapat Dinegosiasikan

Waktu Pimpin

· Unit standar (model yang tersedia): 3~5 hari kerja

· Produksi standar: 10~15 hari kerja

· Pesanan volume: Silakan hubungi untuk mengetahui jadwal produksi

· Pengiriman internasional:~5 hari kerja (DHL/UPS/FedEx express)

· Layanan yang dipercepat: Tersedia berdasarkan permintaan

Catatan Pengoperasian dan Penanganan Pengukur Daya Optik

Tindakan Pencegahan Keamanan

· Jangan pernah melihat langsung ke sinar laser aktif atau port keluaran optik

· Selalu ikuti protokol keselamatan laser yang sesuai dan kenakan kacamata pengaman laser yang sesuai

· Jangan melebihi nilai daya maksimum untuk model detektor yang digunakan

· Putuskan sambungan listrik sebelum membersihkan atau menyervis unit

· Gunakan hanya catu daya yang ditentukan untuk menghindari kerusakan pada instrumen

Perawatan dan Pemeliharaan Detektor

· Jaga bukaan detektor tetap bersih dan bebas dari debu, minyak, dan kotoran

· Gunakan tisu bersih bebas serabut dan larutan pembersih optik yang sesuai saat membersihkan permukaan detektor

· Selalu ganti tutup pelindung pada detektor bila tidak digunakan

· Hindari menyentuh permukaan detektor aktif dengan jari atau alat

· Bersihkan konektor fiber sebelum memasangnya menggunakan alat pembersih yang tepat

· Hindari menjatuhkan atau membuat detektor terkena guncangan mekanis

· Simpan di lingkungan yang bersih dan kering jika tidak digunakan

· Kalibrasi ulang berkala direkomendasikan setiap tahunnya

Jaminan Kualitas

Box Optronics berkomitmen untuk menyediakan instrumen pengujian dan pengukuran optik berkualitas tinggi dengan kinerja yang andal dan konsisten. Semua pengukur daya optik kami menjalani prosedur pengujian, kalibrasi, dan kontrol kualitas yang ketat sebelum pengiriman.

Jaminan

· Garansi terbatas selama 12 bulan sejak tanggal pengiriman

· Garansi mencakup cacat bahan dan pengerjaan

· Perbaikan atau penggantian gratis untuk unit yang rusak dalam garansi

· Garansi tidak mencakup kerusakan akibat penyalahgunaan, penanganan yang salah, modifikasi yang tidak sah, atau keausan normal pada komponen habis pakai
