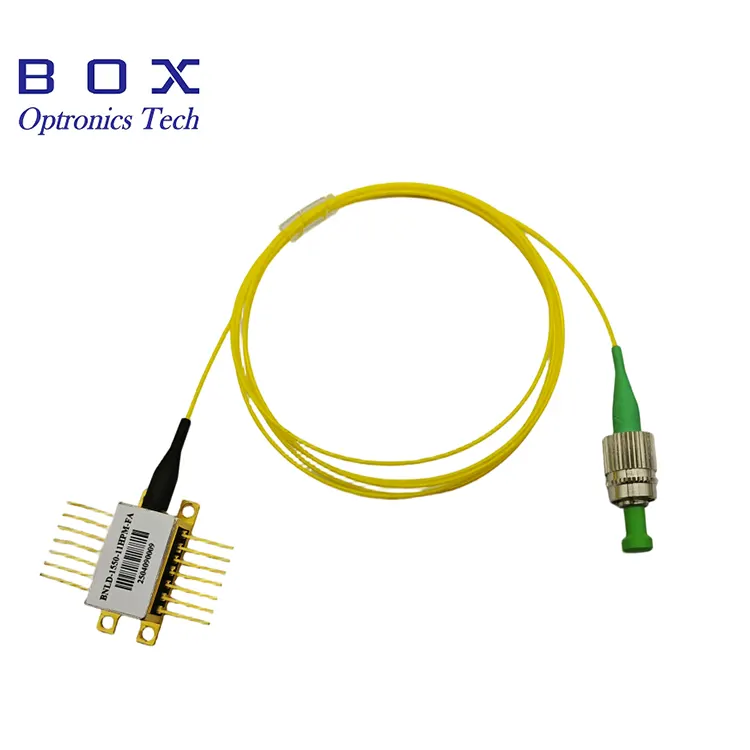

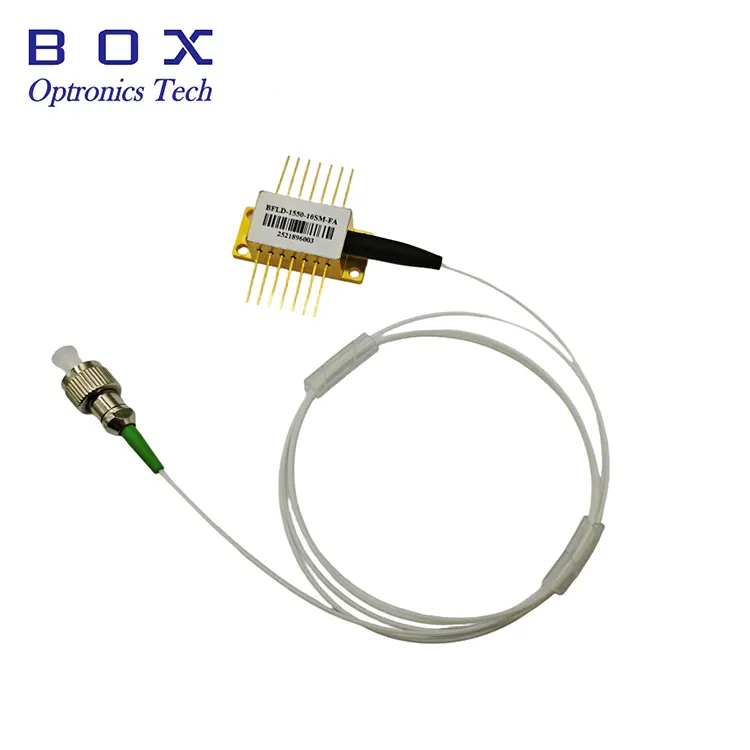

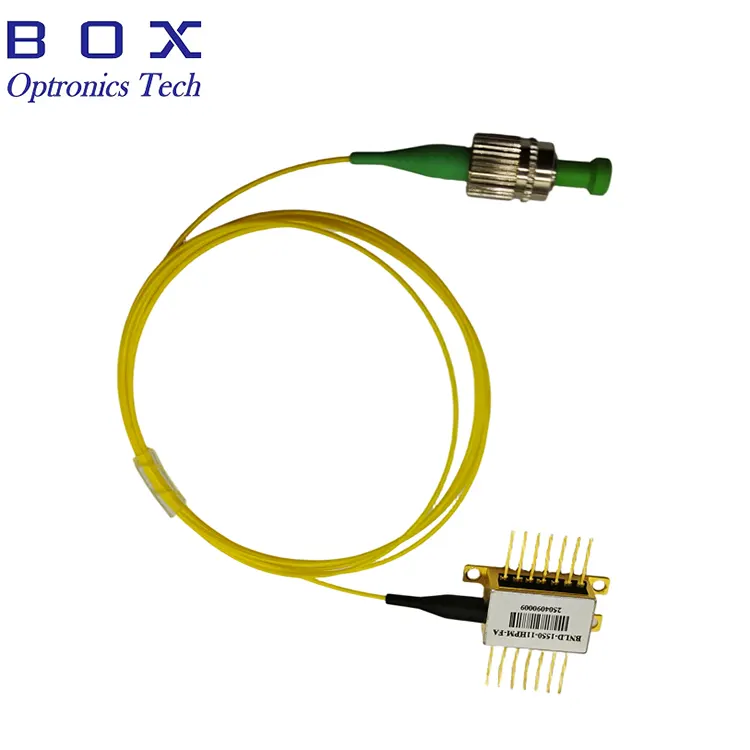

Laser Gabungan Serat DFB 1530nm 40mW

Ikhtisar Produk-Laser Gabungan Serat DFB 1530nm 40mW

Laser Gabungan Serat DFB 1530nm 40mW (Model BFLD-1530-40SM-FA) adalah dioda laser umpan balik terdistribusi berperforma tinggi yang dirancang untuk aplikasi yang memerlukan keluaran optik mode tunggal berdaya tinggi dan stabil. Memberikan daya output optik minimal 40mW melalui serat mode tunggal dengan konektor FC/APC, perangkat ini dilengkapi isolator optik internal untuk mencegah pantulan balik dan memastikan pengoperasian yang stabil.

Bertempat di paket kupu-kupu 14-pin dengan pendingin termoelektrik (TEC) terintegrasi dan termistor untuk panjang gelombang yang presisi dan stabilisasi daya, laser ini menawarkan rasio penekanan mode samping yang sangat baik (≥35dB) dan kinerja yang andal di seluruh rentang suhu pengoperasian. Pinout yang kompatibel dengan OC-48 menyederhanakan integrasi ke dalam desain sistem yang ada.

Laser ini sangat cocok untuk sistem pengujian optik, sistem optik berdaya tinggi, aplikasi penginderaan serat optik, dan instrumentasi yang memerlukan sumber laser 1530nm yang stabil dan berdaya tinggi.

Fitur Utama-Laser Gabungan Serat DFB 1530nm 40mW

· Daya keluaran optik tinggi: minimum 40mW, tipikal 50mW (output serat SM)

· Panjang gelombang pusat: 1530nm (kisaran: 1527–1533nm)

· Rasio penekanan mode sisi tinggi (SMSR): ≥35dB

· Isolator optik internal untuk perlindungan pantulan balik

· Kuncir serat mode tunggal dengan konektor FC/APC

· Paket kupu-kupu 14-pin dengan TEC dan termistor terintegrasi

· Kompatibel dengan pinout OC-48 untuk integrasi sistem yang mudah

· Fotodioda monitor terintegrasi untuk pemantauan daya

· Panjang gelombang presisi dan stabilisasi daya melalui kontrol TEC

· Ambang batas rendah saat ini: tipikal 20mA

· Paket kupu-kupu hermetik untuk keandalan jangka panjang

Aplikasi Khas-Laser Gabungan Serat DFB 1530nm 40mW

· Sistem pengujian dan pengukuran optik

· Aplikasi penginderaan serat optik dan penginderaan terdistribusi

· Laser benih penguat optik dan sumber sinyal

· Sistem multipleksing pembagian panjang gelombang (WDM).

· Peralatan uji komunikasi optik

· Instrumentasi laboratorium dan penelitian

· Karakterisasi dan pengujian komponen fotonik

· Analisis dan pengukuran spektrum optik

· Sistem laser industri dan integrasi OEM

Spesifikasi Produk-Laser Gabungan Serat DFB 1530nm 40mW

Peringkat Maksimum Mutlak

Karakteristik Elektro-Optik (T = 25°C, IF = TIO)

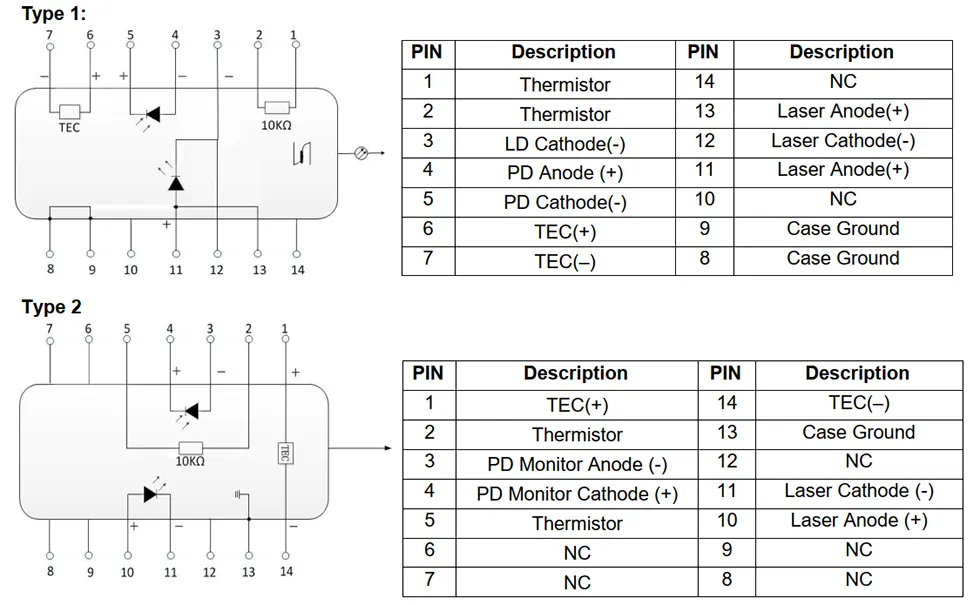

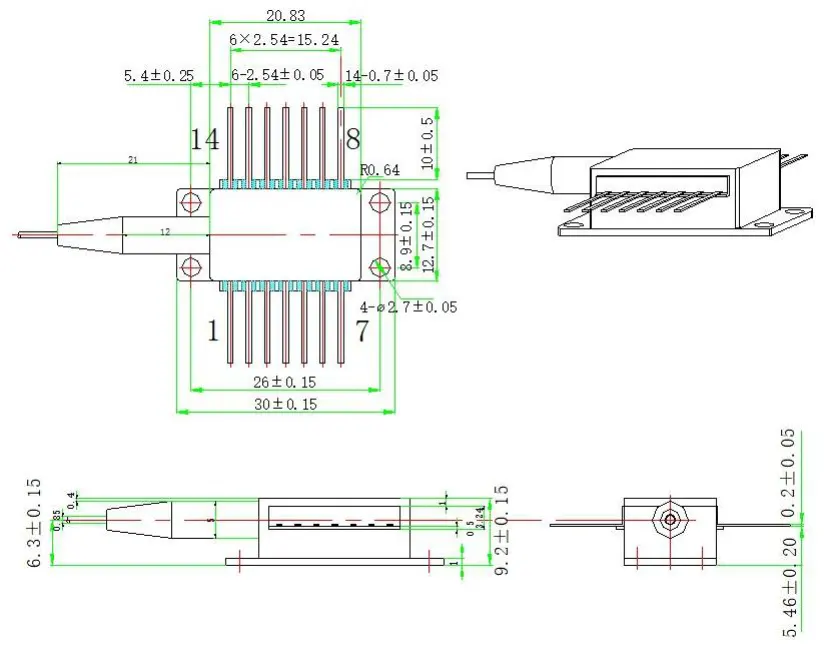

Paket dan Definisi Pin-Laser Gabungan Serat DFB 1530nm 40mW

Informasi Pemesanan-Laser Ditambah Serat DFB 1530nm 40mW

Model yang Tersedia

Catatan: Panjang gelombang khusus dalam C-band, tingkat daya alternatif, panjang serat berbeda, dan opsi konektor tersedia berdasarkan permintaan. Hubungi tim penjualan kami untuk harga konfigurasi khusus dan waktu tunggu.

Mengapa Memilih Laser DFB Box Optronics?

· Teknologi chip laser DFB yang terbukti dengan panjang gelombang dan spesifikasi daya yang konsisten

· 100% pengujian fungsional dan penyaringan burn-in sebelum pengiriman

· Harga kompetitif dengan pasokan langsung dari pabrik

· Jumlah pesanan yang fleksibel — dukungan untuk prototipe penelitian dan pengembangan serta produksi volume

· Opsi penyesuaian untuk panjang gelombang, daya, panjang serat, konektor, dan konfigurasi pin

· Stabilitas pasokan jangka panjang untuk program produksi dan integrasi sistem

· Kemasan kupu-kupu hermetik dengan TEC terintegrasi untuk pengoperasian yang andal

· Pengiriman internasional melalui DHL/UPS/FedEx dengan pelacakan lengkap

Pertanyaan yang Sering Diajukan (FAQ)

T: Apa perbedaan antara laser DFB dan FP?

J: Laser DFB (Umpan Balik Terdistribusi) menggunakan struktur kisi bawaan yang memungkinkan pengoperasian mode longitudinal tunggal (SLM) dengan lebar garis sempit dan rasio penekanan mode sisi tinggi (SMSR ≥35dB untuk perangkat ini). Laser FP (Fabry-Perot) biasanya beroperasi dengan beberapa mode longitudinal dan memiliki keluaran spektral yang lebih luas.

Laser DFB lebih disukai untuk aplikasi yang memerlukan kontrol panjang gelombang yang presisi dan stabilitas tinggi, seperti sistem WDM, penginderaan serat, dan instrumentasi presisi, sedangkan laser FP biasanya digunakan untuk aplikasi yang sensitif terhadap biaya di mana kontrol panjang gelombang yang ketat tidak terlalu penting.

T: Mengapa isolator internal itu penting?

J: Pantulan balik dari sambungan serat, komponen optik, atau ujung serat dapat berpasangan kembali ke dioda laser, menyebabkan fluktuasi daya keluaran, ketidakstabilan panjang gelombang, dan peningkatan kebisingan. Isolator optik internal mengurangi umpan balik optik, membantu menjaga kestabilan daya keluaran, stabilitas panjang gelombang, dan kinerja kebisingan yang rendah.

T: Apa peran TEC dan termistor?

J: Pendingin termoelektrik (TEC) dan termistor bekerja sama untuk menjaga suhu chip laser melalui kontrol suhu paket yang tepat. Karena panjang gelombang laser dan daya keluaran bergantung pada suhu, kontrol suhu yang presisi memastikan kinerja yang stabil di berbagai kondisi ruangan. Termistor 10kΩ (nilai B 3950K) memberikan umpan balik suhu ke pengontrol TEC, yang menyesuaikan arus TEC untuk mempertahankan suhu yang disetel. Hal ini penting untuk aplikasi yang memerlukan panjang gelombang dan daya yang konsisten.

T: Apa arti kompatibel dengan pinout OC-48?

J: Pinout yang kompatibel dengan OC-48 mengacu pada penetapan pin paket kupu-kupu yang umum diadopsi dalam aplikasi komunikasi optik OC-48 (2.5Gbps SONET/SDH). Kompatibilitas ini menyederhanakan integrasi ke dalam sistem menggunakan antarmuka listrik dan mekanik yang serupa. Dua opsi pinout (Tipe 1 dan Tipe 2) tersedia untuk mengakomodasi desain sistem yang berbeda.

T: Berapa jumlah pesanan minimum (MOQ)?

A: MOQ adalah 1pc. Kami mendukung jumlah pesanan yang fleksibel. Model standar dapat dipasok dalam jumlah kecil untuk penelitian dan pengembangan dan pembuatan prototipe, serta volume produksi yang lebih besar. Hubungi tim penjualan kami untuk harga spesifik sesuai jumlah yang Anda butuhkan.

T: Bisakah saya mendapatkan panjang gelombang atau tingkat daya khusus?

J: Ya, kami menawarkan opsi penyesuaian termasuk panjang gelombang yang kompatibel dengan CWDM dan panjang gelombang khusus lainnya dalam rentang yang tersedia, tingkat daya keluaran alternatif, panjang serat khusus, jenis konektor berbeda (FC/APC, FC/UPC, LC, dll.), dan konfigurasi pin yang disesuaikan. Hubungi kami dengan kebutuhan spesifik Anda dan tim teknik kami akan meninjau kelayakan dan memberikan penawaran.

T: Arus penggerak apa yang diperlukan untuk mencapai keluaran 40mW?

J: Arus pengoperasian tipikal pada 25°C adalah 200mA, dengan maksimum 300mA. Arus ambang batas biasanya 20mA (minimum 14mA, maksimum 50mA). Arus pengoperasian sebenarnya dapat bervariasi antar perangkat dan suhu. Kami merekomendasikan penggunaan driver dioda laser dengan batasan arus yang sesuai dan fungsionalitas APC (Kontrol Daya Otomatis) untuk pengoperasian yang stabil.

Q: Apakah paket kupu-kupu tertutup rapat?

J: Ya, paket kupu-kupu 14-pin tertutup rapat, melindungi chip laser, isolator, dan komponen internal dari kelembapan, debu, dan kontaminan lingkungan. Hal ini memastikan pengoperasian jangka panjang yang andal dan penting untuk mempertahankan kinerja yang konsisten sepanjang masa pakai produk.
