Laser DFB DWDM 1550,12nm

Ikhtisar Produk-Laser DFB DWDM 1550,12nm

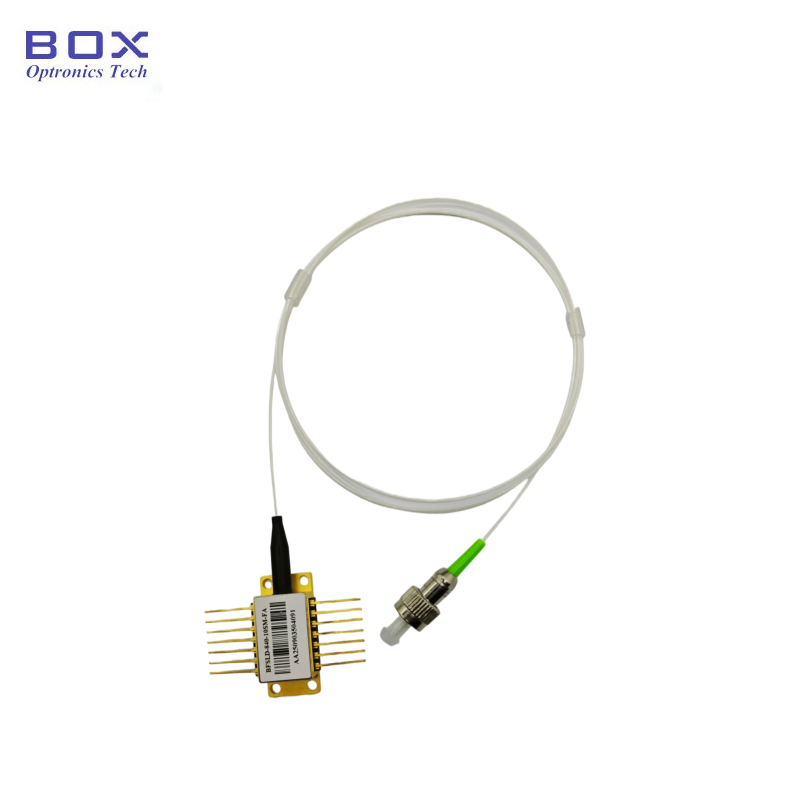

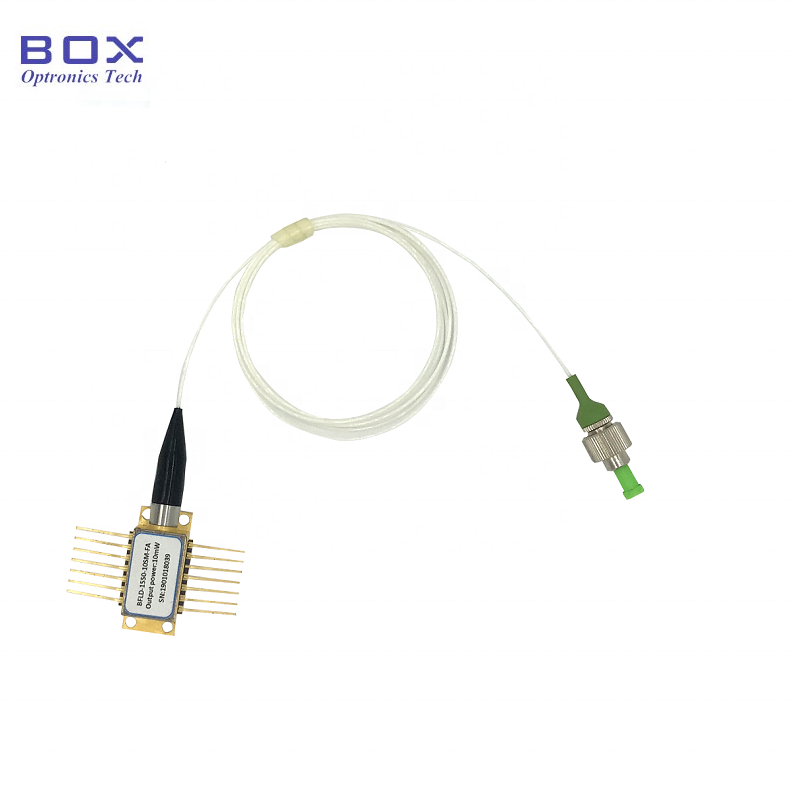

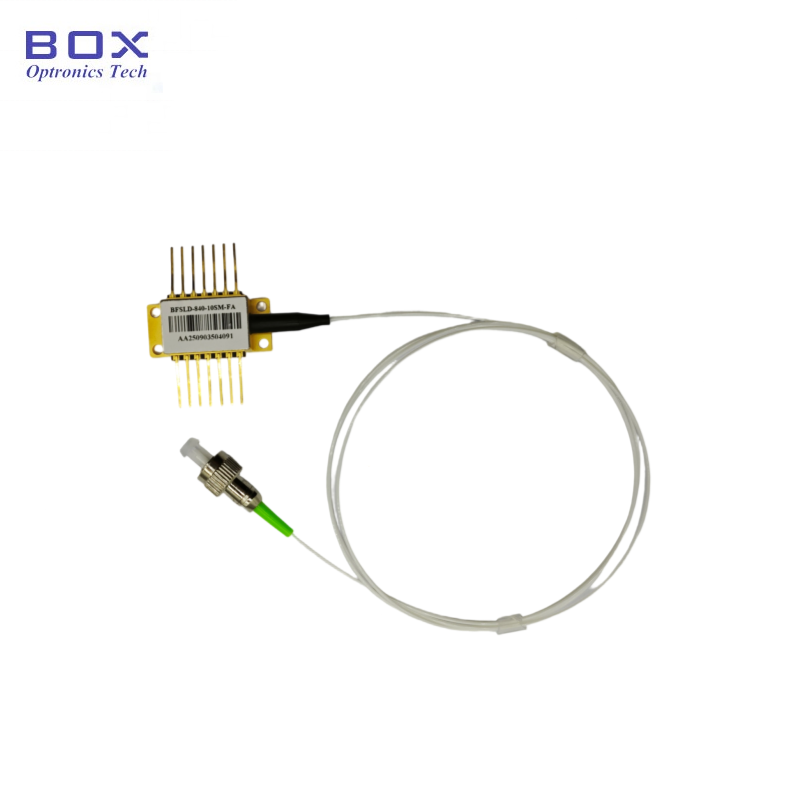

Laser DFB DWDM 1550,12nm (Model BFLD-CH34-XXSM-FA, ITU Grid Channel 34) adalah dioda laser umpan balik terdistribusi paket kupu-kupu 14-pin yang dirancang khusus untuk transmisi CATV analog dan aplikasi komunikasi optik DWDM. Beroperasi pada panjang gelombang jaringan ITU standar 1550,12nm, perangkat ini menghasilkan daya keluaran optik 10mW atau 20mW melalui serat mode tunggal atau pemelihara polarisasi dengan konektor FC/APC.

Bertempat dalam paket kupu-kupu 14-pin kedap udara dengan isolator terintegrasi, pendingin termoelektrik (TEC), termistor 10kΩ, dan fotodioda monitor, laser memberikan stabilisasi suhu dan daya pada rentang suhu pengoperasian penuh -40°C hingga +85°C. Dua konfigurasi pinout (Tipe 1 dan Tipe 2) tersedia untuk kompatibilitas dengan desain board sistem yang berbeda.

Fitur Utama-Laser DFB DWDM 1550,12nm

· Panjang gelombang grid standar ITU: 1550,12nm (Saluran 34), rentang CH18–CH64 penuh opsional

· Daya keluaran optik tinggi: 10mW atau 20mW

· Desain chip analog canggih yang dioptimalkan untuk transmisi CATV

· Rasio penekanan mode sisi tinggi: SMSR ≥30dB

· Isolator optik internal: isolasi ≥30dB @25°C

· Kerugian pengembalian optik yang tinggi: ≥40dB

· Bandwidth modulasi lebar: tipikal 2,5GHz

· Paket kupu-kupu kedap udara 14-pin dengan TEC dan termistor terintegrasi

· Fotodioda monitor terintegrasi untuk pemantauan daya

· Opsi serat: serat pemelihara polarisasi mode tunggal SMF-28e atau PMF-1550

· Konektor FC/APC standar, kuncir 1,0m (tabung longgar 900μm)

· Kisaran suhu pengoperasian yang luas: -40°C hingga +85°C

· Dua konfigurasi pinout (Tipe 1 / Tipe 2) untuk fleksibilitas desain

Aplikasi Khas-Laser DFB DWDM 1550.12nm

· Jaringan siaran CATV dan sistem transmisi headend

· Jaringan dengan sumber daya serat terbatas (multiplexing panjang gelombang)

· Hub televisi kabel dan peralatan distribusi

· Modul pemancar optik untuk RF-over-fiber analog

· Instrumentasi pengujian dan pengukuran serat optik

· Distribusi sinyal satelit dan RF melalui fiber

· Penelitian dan pengembangan di laboratorium komunikasi optik

· Integrasi OEM ke dalam CATV dan peralatan telekomunikasi

Spesifikasi Produk-Laser DFB DWDM 1550,12nm

Peringkat Maksimum Mutlak

Karakteristik Elektro-Optik (T = 25°C, IF = TIO)

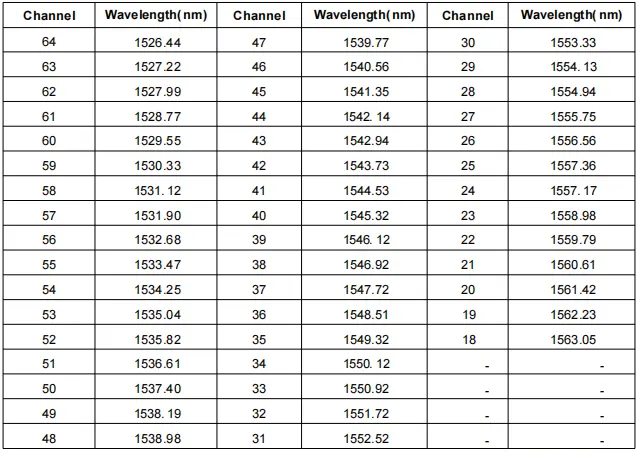

Referensi Panjang Gelombang Grid ITU (Saluran Terpilih)

Catatan: Saluran jaringan ITU lengkap CH18–CH64 (1526.44nm–1563.05nm) tersedia berdasarkan permintaan.

Spesifikasi Serat Optik-Laser DFB DWDM 1550,12nm

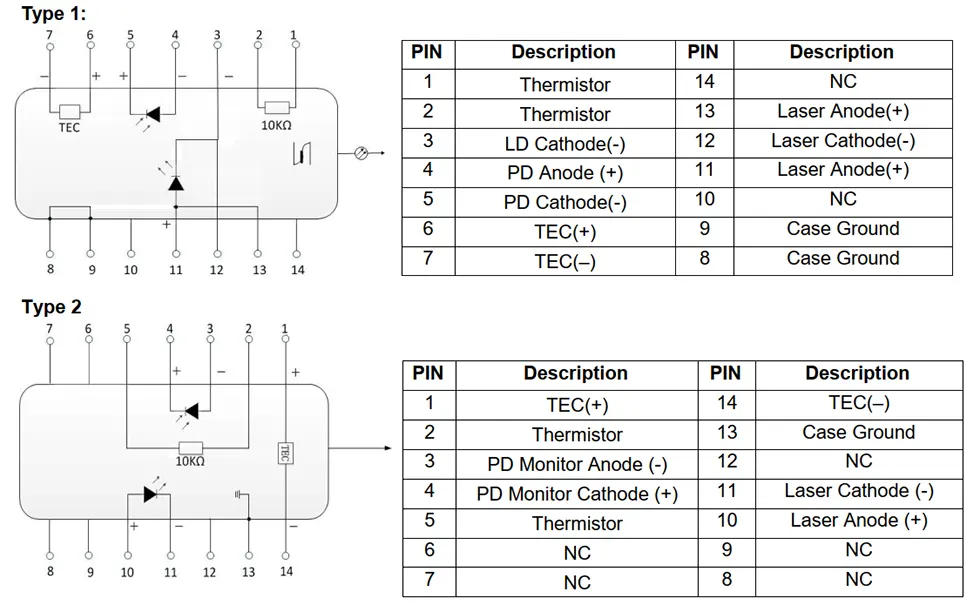

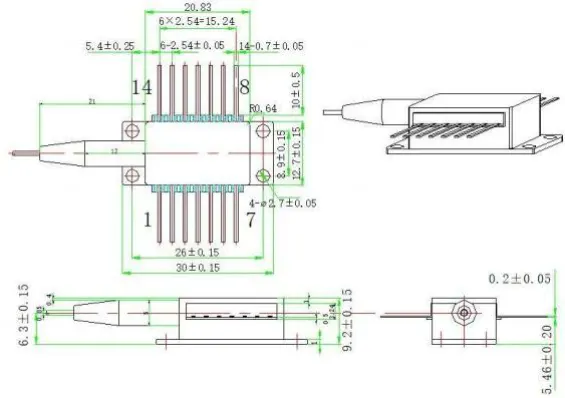

Paket dan Definisi Pin-Laser DFB DWDM 1550,12nm

Informasi Pemesanan-Laser DFB DWDM 1550.12nm

Nomenklatur Model

BFLD - XXXX - XX - XX - XX (-X)

Contoh: BFLD-CH34-10SM-FA

Mengapa Memilih Laser DFB DWDM Box Optronics?

· Teknologi chip laser DFB yang terbukti dengan desain analog yang dioptimalkan untuk aplikasi CATV

· 100% pengujian fungsional dan penyaringan burn-in sebelum pengiriman

· Dukungan penuh panjang gelombang jaringan ITU (CH18–CH64) dengan toleransi panjang gelombang yang ketat

· Harga kompetitif dengan pasokan langsung dari pabrik

· Jumlah pesanan yang fleksibel — dukungan untuk prototipe penelitian dan pengembangan serta produksi volume

· Opsi penyesuaian untuk panjang gelombang, daya, jenis serat, konektor, dan konfigurasi pin

· Stabilitas pasokan jangka panjang untuk penerapan jaringan CATV dan program produksi

· Kemasan kupu-kupu hermetik dengan TEC terintegrasi untuk pengoperasian suhu luas yang andal

· Pengiriman internasional melalui DHL/UPS/FedEx dengan pelacakan lengkap

Pertanyaan yang Sering Diajukan (FAQ)

T: Apa perbedaan antara laser DWDM DFB ini dan laser DFB standar?

J: Laser DFB grid ITU ini menggabungkan kontrol panjang gelombang yang presisi dengan kinerja analog yang dioptimalkan CATV. Dilengkapi dengan desain chip laser yang dioptimalkan untuk rasio pembawa terhadap kebisingan (CNR) yang tinggi, kinerja distorsi rendah (CSO/CTB), dan keluaran optik yang stabil.

Dibandingkan dengan laser DFB standar yang terutama dirancang untuk komunikasi optik digital, laser CATV DFB secara khusus dioptimalkan untuk aplikasi modulasi analog di mana kinerja linearitas dan kebisingan sangat penting.

T: Berapa panjang gelombang jaringan ITU yang tersedia?

J: Kami menawarkan panjang gelombang jaringan ITU-T dari CH18 (1563,05nm) hingga CH64 (1526,44nm), mencakup saluran DWDM C-band yang umum digunakan. Panjang gelombang khusus tersedia sesuai dengan kebutuhan sistem tertentu.

T: Apa perbedaan antara opsi serat SMF dan PMF?

J: SMF-28e adalah serat mode tunggal standar, cocok untuk sebagian besar CATV dan aplikasi komunikasi optik umum di mana polarisasi tidak penting. PMF-1550 adalah serat pemelihara polarisasi, dirancang untuk sistem yang sensitif terhadap polarisasi. Untuk serat PM, sumbu lambat disejajarkan dengan kunci konektor. Pilih berdasarkan persyaratan polarisasi sistem Anda.

T: Mengapa isolator internal penting untuk aplikasi CATV?

J: Umpan balik optik yang disebabkan oleh pantulan serat atau komponen optik dapat menimbulkan kebisingan, ketidakstabilan panjang gelombang, dan degradasi sinyal dalam sistem transmisi analog. Isolator optik internal menekan umpan balik optik, memastikan daya keluaran stabil, kebisingan rendah, dan kinerja transmisi CATV yang andal.

T: Berapa jumlah pesanan minimum (MOQ)?

A: MOQ adalah 1pc. Kami mendukung jumlah pesanan yang fleksibel. Model standar dapat dipasok dalam jumlah kecil untuk penelitian dan pengembangan dan pembuatan prototipe, serta volume yang lebih besar untuk penerapan dan produksi jaringan CATV. Hubungi tim penjualan kami untuk harga spesifik sesuai jumlah yang Anda butuhkan.

T: Bisakah saya mendapatkan konfigurasi panjang gelombang, daya, atau konektor khusus?

J: Ya, kami menawarkan opsi penyesuaian yang komprehensif termasuk panjang gelombang jaringan ITU (CH18–CH64), tingkat daya keluaran khusus dalam 6–20mW, jenis dan panjang serat alternatif, jenis konektor berbeda (FC/APC, SC/APC, LC, dll.), dan konfigurasi pin yang disesuaikan (Tipe 1 atau Tipe 2). Hubungi kami dengan kebutuhan spesifik Anda dan tim teknik kami akan meninjau kelayakan dan memberikan penawaran.

Lembar Data dan Lembar Tes

Lembar Data

Lembar ujian

Waktu Pimpin

· Unit standar (model yang tersedia): 3~5 hari kerja

· Standar produksi: 2~3 minggu

· Pesanan dalam jumlah besar: Silakan hubungi kami untuk mengetahui jadwal produksi

· Pesanan khusus: 3~4 minggu

· Pengiriman internasional: ~5 hari kerja (DHL/UPS/FedEx Express)

Catatan Operasi dan Penanganannya

· Dioda laser merupakan perangkat sensitif terhadap pelepasan muatan listrik statis (ESD) — selalu gunakan perlindungan ESD yang tepat saat menanganinya

· Hindari menyentuh permukaan ujung serat dan komponen optik dengan jari telanjang untuk mencegah kontaminasi

· Simpan perangkat yang tidak digunakan dalam kemasan yang aman terhadap ESD pada suhu penyimpanan yang disarankan (-40°C hingga +85°C)

· Jangan melebihi rating maksimum absolut yang ditentukan dalam lembar data

· Selalu gunakan driver dioda laser dengan pembatas arus dan perlindungan tegangan berlebih

· Aktifkan stabilisasi suhu TEC sebelum menerapkan arus penggerak laser untuk kinerja dan keandalan yang optimal

· Hindari pembengkokan berlebihan pada kuncir serat  untuk mencegah kerusakan serat

· Bersihkan konektor fiber dengan alat pembersih yang tepat sebelum dikawinkan untuk mencegah kerusakan dan kehilangan pemasangan

· Mengoperasikan laser di atas kisaran suhu saat ini atau di luar rentang suhu dapat mengurangi masa pakai dan menyebabkan kerusakan permanen
