Dioda Laser Kupu-Kupu DFB 1064nm 30mW

Daftar isi

1. Pengenalan 1064nm Dioda Laser Kupu-Kupu DFB 30mW

2. Spesifikasi Teknis

3. Fitur Produk

4. Aplikasi Khas

5. Detail produk

6. Informasi Pemesanan

7. Lembar data dan lembar tes

8. Ketentuan penawaran dan pembayaran

9. Waktu memimpin

10. Catatan Operasi

11. Jaminan Mutu dan Layanan Purna Jual

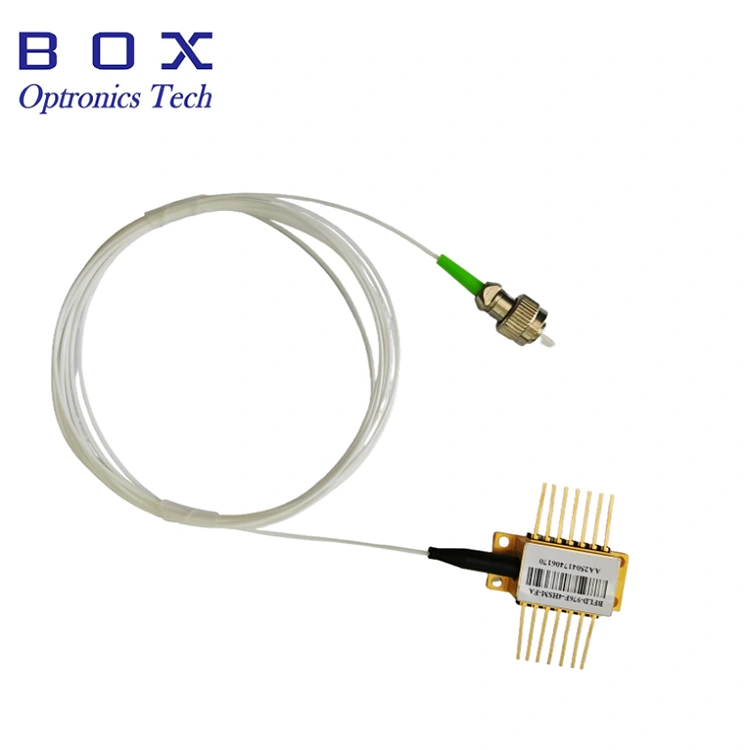

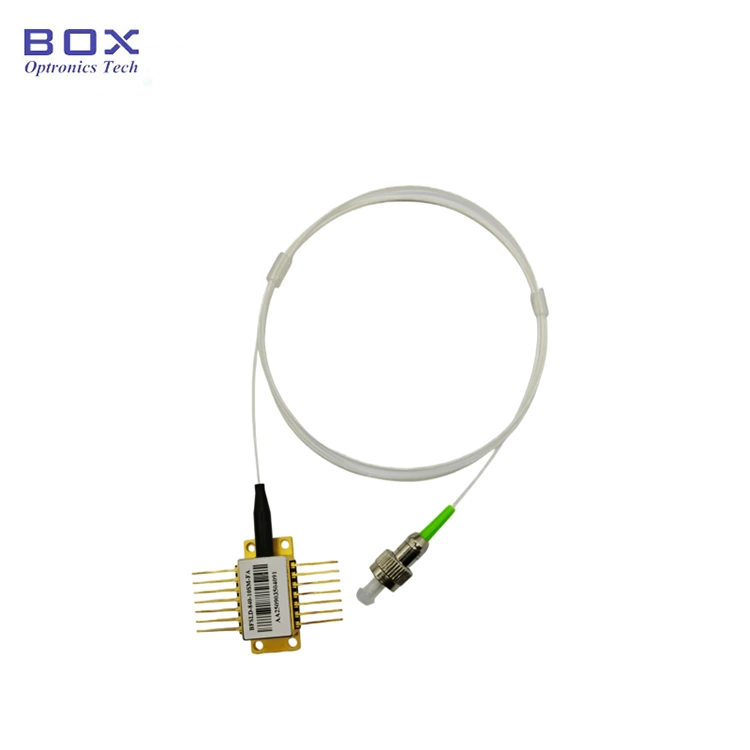

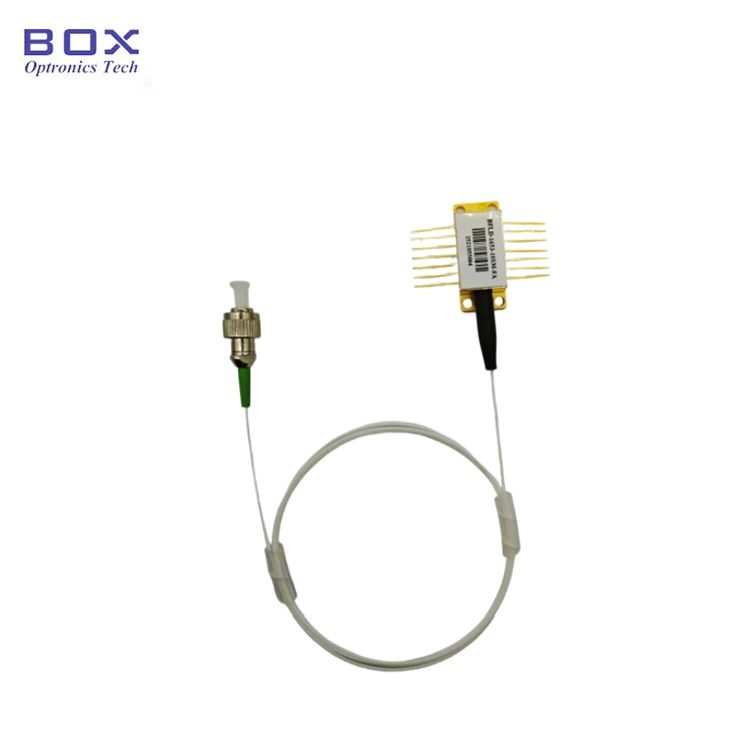

Pengenalan Produk

Ini adalah Dioda Laser DFB 1064nm dengan 14-pin paket kupu-kupu standar, panjang gelombang pusat 1064nm, toleransi panjang gelombang +/- 1nm, dan daya keluaran tipikal 30mW. TEC bawaan, termistor, isolator, dan monitor PD, dengan stabilitas panjang gelombang yang sangat baik untuk pengoperasian stabil jangka panjang. Hal ini terutama digunakan dalam komunikasi dan penginderaan serat optik. Kawat dengan ketat sesuai dengan definisi pin, di bawah kendali TEC, dan pembengkokan serat yang berlebihan untuk memastikan kinerja dan masa pakai.

Produk Spesifikasi

Fitur Produk

● Multi-Kuantum Laser umpan balik terdistribusi (DFB) sumur (MQW);

● Keluaran daya naik hingga 30mW;

● serat SM atau PM;

● 14-pin Paket BTF dengan termistor, TEC, isolator dan Monitor PD.

Aplikasi Produk

● serat optik komunikasi;

● Instrumen optik;

● Sensor serat optik;

● Sumber cahaya.

Produk Detail

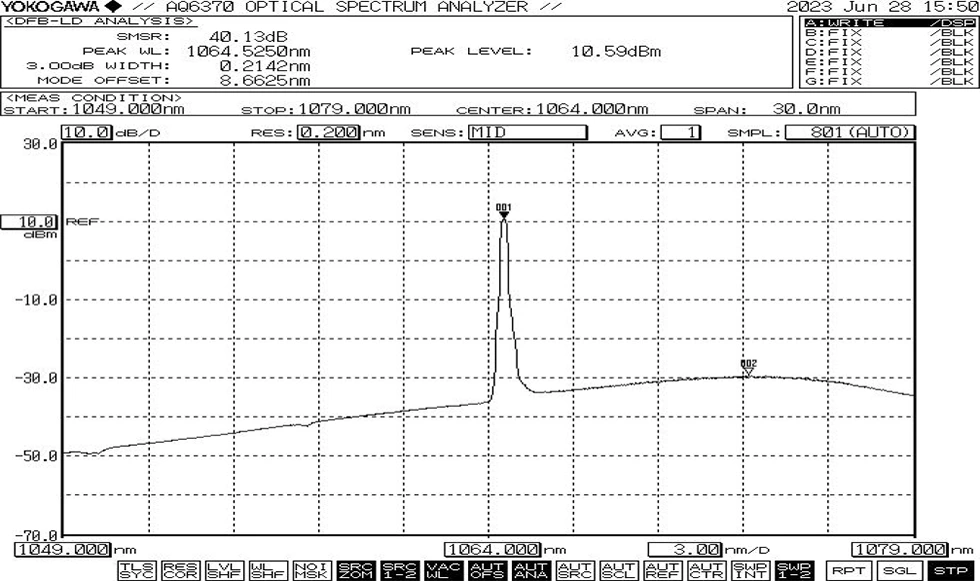

● Spektrum tipikal: 1064nm, toleransi +/-1 WL

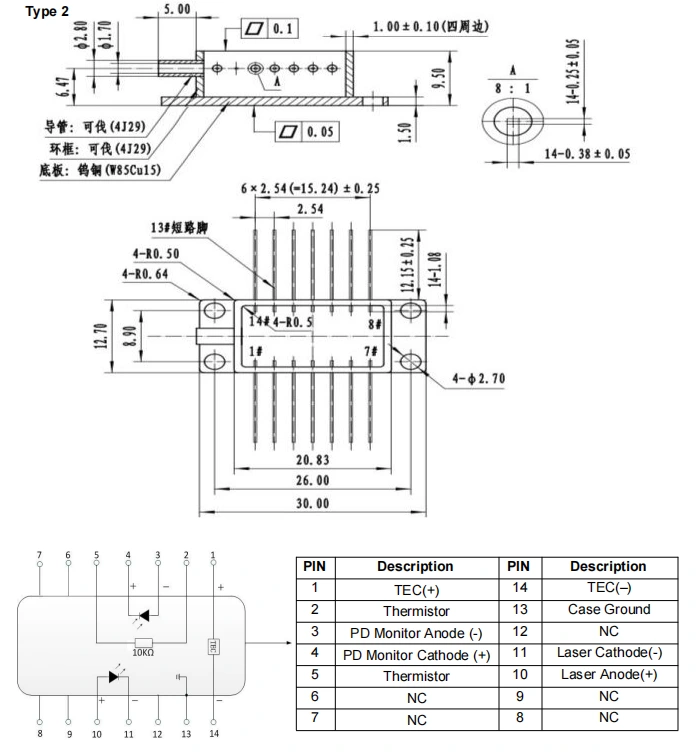

● Gambar paket & Definisi PIN-OUT (Satuan: mm) -1064nm 30mW DFB Dioda Laser Kupu-Kupu

● Aksesori standar

*Perangkat mandiri; tidak ada driver bawaan (driver eksternal opsional).

Memesan informasi

misalnya: BFLD-1064-30SM-FA

(Informasi pemesanan: Dioda Laser Kupu-kupu DFB 1064nm 30mW, dengan serat SM, Konektor FC/APC, pin pompa).

Untuk persyaratan khusus lainnya, silakan hubungi: penjualan06@boxoptronics.com

Lembar Data dan Lembar ujian

Lembar Data

Lembar ujian

Ketentuan kutipan dan pembayaran

● Ketentuan penawaran

(1) EXW:

Jika Anda memiliki akun DHL/UPS/FedEx, Box Optronics menyarankan untuk menggunakannya EXW. Kami mengirim melalui akun Anda; kami tidak membebankan biaya pengiriman.

(2) DAP:

Jika Anda tidak memiliki akun, harap bayar di muka biaya pengirimannya produk.

● Ketentuan pembayaran

PayPal dan T/T tersedia.

Waktu memimpin

Dibutuhkan sekitar 10 hari kerja untuk produksi. (Jika ada beberapa dalam stok, itu akan dikirim lebih cepat.)

Logistik internasional mungkin memakan waktu 3-5 hari kerja.

Operasi Catatan

● Sebelum menyalakan semua komponen, aktifkan terlebih dahulu pendinginnya, dan kemudian lanjutkan dengan langkah peningkatan daya bertahap untuk mencegah chip terlalu panas dan kelebihan beban.

● Saat dioperasikan, perangkat ini memancarkan sinar laser intensitas tinggi; lakukan jangan melihat langsung ke permukaan ujung serat, karena dapat menyebabkan cedera mata.

● Serat optik bersifat rapuh; jangan gunakan serat untuk menarik perangkat. Saat memasukkan atau melepas perangkat dari soketnya, jangan menekannya atau tarik selongsong yang terletak di bagian belakang rumah perangkat. Untuk perangkat dilengkapi dengan konektor, pastikan perangkat dan konektor serat diangkat secara bersamaan selama pemasangan atau pelepasan.

● Jika pin memerlukan penyolderan, suhu penyolderan tidak boleh melebihi 260°C, dan waktu penyolderan tidak boleh melebihi 10 detik. Khusus perhatian harus diberikan pada hal-hal berikut: selama proses penyolderan, perangkat harus dalam keadaan tidak menyala, dan besi solder harus dalam keadaan benar membumi.

● Selama proses penyalaan, jangan sekali-kali mengalirkan arus tinggi secara langsung, seperti ini berisiko merusak chip. Sebaliknya, nyalakan perangkat pada level saat ini Dekat dengan ambang batas chip, dan kemudian secara bertahap meningkatkan arus dalam jumlah kecil meningkat sampai tingkat yang diinginkan tercapai.

Jaminan Mutu dan Layanan Purna Jual

● Masa Garansi:

Perbaikan atau penggantian gratis untuk cacat yang bukan disebabkan oleh manusia dalam waktu 1 tahun sejak pembelian. Layanan pemeliharaan berbayar tersedia setelah 1 tahun.

● Pengecualian dari Garansi Gratis:

Selama masa garansi gratis, layanan perbaikan atau penggantian gratis Akan diberikan untuk kesalahan yang disebabkan oleh masalah kualitas produk. Namun, Kotak Optronics berhak menolak layanan perbaikan gratis berikut ini kasus dalam masa garansi:

(1) Kerusakan yang disebabkan oleh faktor alam (misalnya petir, debu) atau pengaruh lingkungan.

(2) Kerusakan karena pengoperasian yang tidak tepat oleh pengguna.

(3) Kerusakan fisik yang jelas disebabkan oleh kesalahan manusia.

(4) Pembongkaran, modifikasi, atau perbaikan yang tidak sah.

(5) Label jaminan pada wadahnya berubah atau tidak lengkap.

(6) Kerusakan atau kehilangan selama pengangkutan.
