Deskripsi Produk

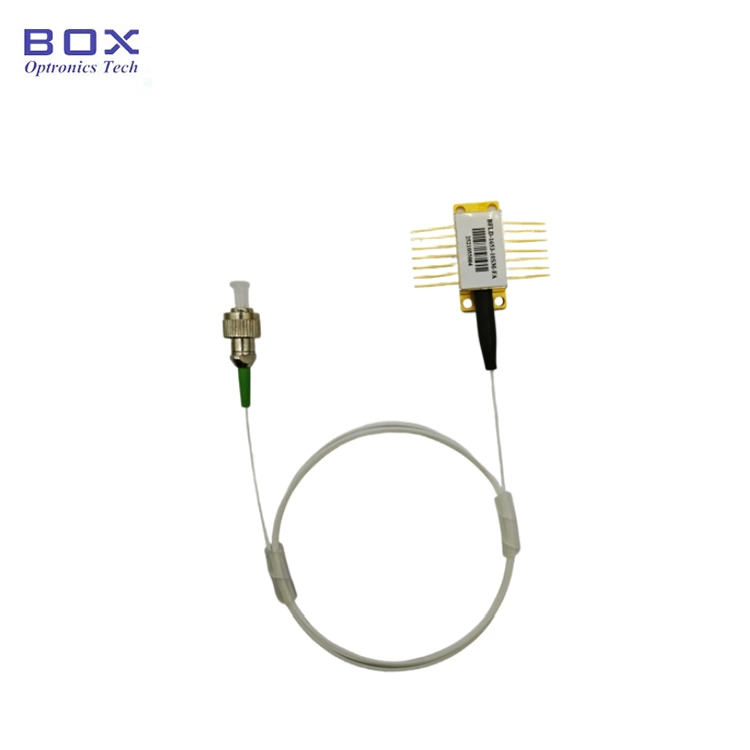

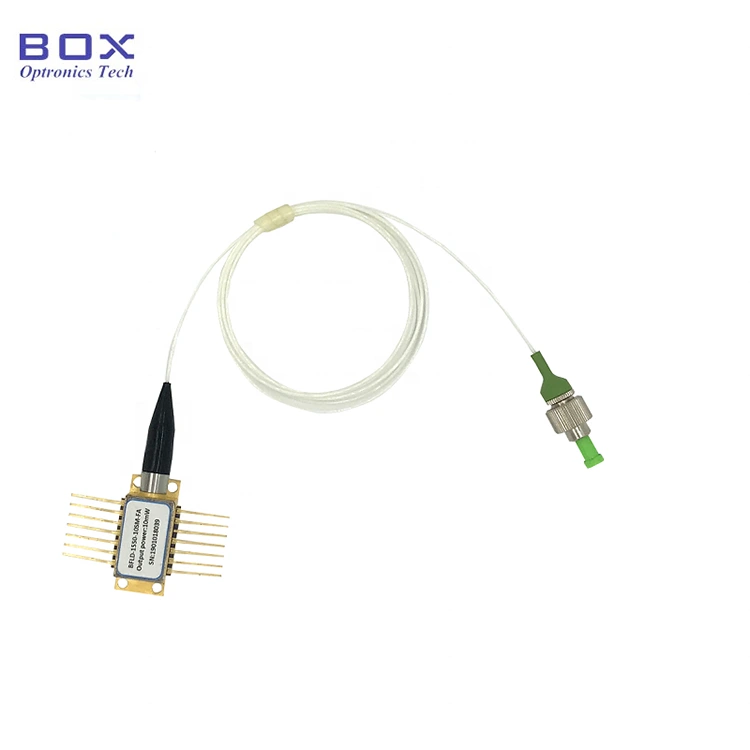

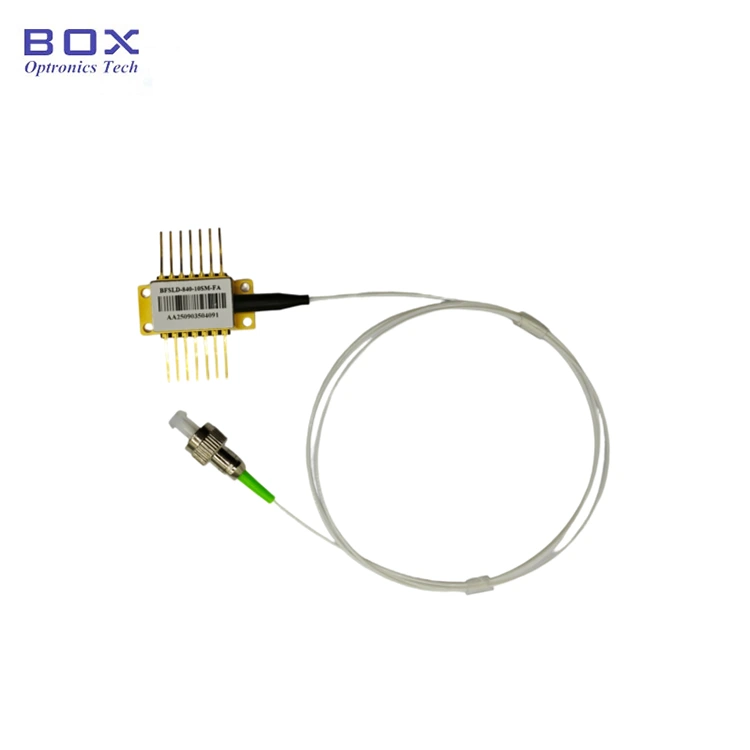

Ikhtisar Produk-Dioda Laser DFB DWDM Pita C+L 10mW

Dioda Laser DFB DWDM Pita C+L 10mW dari Box Optronics adalah sumber laser dengan panjang gelombang presisi dengan panjang gelombang pita C+L opsional 1527,22~1610,92nm dengan akurasi panjang gelombang ±0,2nm, dan daya keluaran optik 10mW. TEC, termistor, fotodioda monitor, dan isolator optik terintegrasi dalam paket kupu-kupu 14-pin standar, memberikan kontrol panjang gelombang yang stabil, pengoperasian dengan kebisingan rendah, dan integrasi sistem OEM yang mudah. Dirancang untuk sistem komunikasi DWDM, penginderaan serat, dan instrumentasi optik presisi.

Fitur Utama-Dioda Laser DFB DWDM Pita C+L 10mW

· Panjang gelombang pita C+L opsional: 1527,22nm (C63) hingga 1610,92nm (L61)

· Rasio penekanan mode sisi tinggi: minimum ≥40dB, tipikal 50dB (CW)

· Kebisingan dengan intensitas relatif rendah (RIN): ≤ -145dB/Hz (20-1000MHz)

· Isolator optik bawaan: isolasi ≥30dB

· Pendingin termoelektrik (TEC) terintegrasi dan termistor 10kΩ untuk stabilisasi panjang gelombang

· Opsi serat: serat pemelihara polarisasi mode tunggal SMF-28e atau PM1550

· Konektor serat FC/APC standar, atau disesuaikan

· Monitor fotodioda terintegrasi untuk pemantauan daya keluaran

· Keandalan Telcordia GR-468 memenuhi syarat dan mematuhi RoHS

Aplikasi Khas-Dioda Laser DFB DWDM Pita C+L 10mW

· Sistem transmisi multiplexing divisi panjang gelombang padat (DWDM) pada C-band dan L-band

· Modul pemancar DWDM dan kartu transponder untuk jaringan telekomunikasi

· Sistem penginderaan serat optik untuk pengukuran suhu, regangan, dan getaran

· Analisis spektrum optik dan sumber referensi panjang gelombang

· Peralatan pengujian dan karakterisasi komponen optik

· Penelitian dan pengembangan di laboratorium fotonik dan komunikasi optik

· Integrasi OEM ke dalam peralatan transmisi telekomunikasi dan instrumen pengujian

Spesifikasi Produk-Dioda Laser DFB DWDM Band C+L 10mW

Peringkat Maksimum Mutlak

Parameter	Simbol	Kondisi	Minimal.	Ketik.	Maks.	Satuan
Suhu Penyimpanan	Ts	-	-40	-	85	°C
Suhu Kotak Pengoperasian	Atas	-	-20	-	70	°C
Arus Maju	JIKA	CW	-	-	200	mA
Tegangan Balik Laser	VLR	-	-	-	2	V
PD Maju Saat Ini	IFPD	-	-	-	5	mA
Tegangan Balik PD	VRPD	-	-	-	10	V
Arus TEC	ITEC	-	-	-1.5	+1,5	A
Tegangan TEC	VTEC	-	-	-3.5	+3,5	V

Karakteristik Optik (T = 25°C Suhu Laser)

Parameter	Simbol	Kondisi Tes	Minimal.	Ketik.	Maks.	Satuan
Panjang Gelombang Pusat	c	TL=15~35°C, CW	Ditampilkan di Saluran Terpilih			nm
Daya Keluaran Optik Puncak	PO	-	10	-	-	mW
Lebar Garis Spektral	buruk	FWHM	-	3	5	MHz
Rasio Penekanan Mode Samping	SMSR	CW	40	50	-	dB
Isolasi Optik	-	-	30	-	-	dB
Kebisingan Intensitas Relatif	rin	20–1000MHz	-	-	-145	dB/Hz
Penyimpangan Panjang Gelombang (EOL)	Δλ	seumur hidup 25 tahun	-	-	±0,1	nm
Koefisien Suhu Panjang Gelombang	Δλ/ΔT	TEC 15°C hingga 35°C	-	0.09	-	nm/°C
Koefisien Arus Panjang Gelombang	Δλ/ΔI	-	-	0.01	-	nm/mA

Karakteristik Listrik (T = 25°C Suhu Laser)

Parameter	Simbol	Kondisi Tes	Minimal.	Ketik.	Maks.	Satuan
Arus Ambang Batas	itu	-	-	10	35	mA
Efisiensi Kemiringan	η	PO=10mW, CW	0.05	0.13	0.2	mW/mA
Operasi Saat Ini	Iop	PO=10mW, CW	-	100	150	mA
TEC Atur Suhu	Ts	-	15	-	35	°C
Tegangan Maju Laser	VF	PO=10mW, CW	-	1.2	3.0	V
Pantau Arus PD	IMPD	PO=10mW, CW	10	-	2500	μA
Pantau Arus Gelap	PENGENAL	JIKA=0mA, VRPD=5V	-	-	0.1	μA
Arus Termistor	ITC	-	10	-	100	μA
Resistansi Termistor	RTH	TL=25°C	9.5	10	10.5	kΩ
Konstanta Termistor	B	-	3800	-	4100	K
Arus TEC	ITEC	TL=25°C, TC=70°C	-1.5	-	+1,5	A
Tegangan TEC	VTEC	TL=25°C, TC=70°C	-3.5	-	+3,5	V
Kapasitas TEC	ΔT	Tc=70°C	-	-	50	°C

Saluran yang Dipilih: Nomor Bagian dan daftar Panjang Gelombang Pusat Laser seperti di bawah ini

Saluran	Nomor Bagian	Minimal. Panjang gelombang (nm)	Ketik. Panjang gelombang (nm)	Maks. Panjang gelombang (nm)	Satuan
Bab 63	BFLD-C63-10XX-XX	1527.02	1527.22	1527.42	nm
H62	BFLD-H62-10XX-XX	1527.40	1527.60	1527.80	nm
Bab 62	BFLD-C62-10XX-XX	1527.79	1527.99	1528.19	nm
H61	BFLD-H61-10XX-XX	1528.18	1528.38	1528.58	nm
Bab 61	BFLD-C61-10XX-XX	1528.57	1528.77	1528.97	nm
H60	BFLD-H60-10XX-XX	1528.96	1529.16	1529.36	nm
Bab 60	BFLD-C60-10XX-XX	1529.35	1529.55	1529.75	nm
H59	BFLD-H59-10XX-XX	1529.74	1529.94	1530.14	nm
Bab 59	BFLD-C59-10XX-XX	1530.13	1530.33	1530.53	nm
H58	BFLD-H58-10XX-XX	1530.52	1530.72	1530.92	nm
Bab 58	BFLD-C58-10XX-XX	1530.92	1531.12	1531.32	nm
H57	BFLD-H57-10XX-XX	1531.31	1531.51	1531.71	nm
Bab 57	BFLD-C57-10XX-XX	1531.70	1531.90	1532.10	nm
H56	BFLD-H56-10XX-XX	1532.09	1532.29	1532.49	nm
Bab 56	BFLD-C56-10XX-XX	1532.48	1532.68	1532.88	nm
H55	BFLD-H55-10XX-XX	1532.87	1533.07	1533.27	nm
Bab 55	BFLD-C55-10XX-XX	1533.27	1533.47	1533.67	nm
H54	BFLD-H54-10XX-XX	1533.66	1533.86	1534.06	nm
Bab 54	BFLD-C54-10XX-XX	1534.05	1534.25	1534.45	nm
H53	BFLD-H53-10XX-XX	1534.44	1534.64	1534.84	nm
Bab 53	BFLD-C53-10XX-XX	1534.84	1535.04	1535.24	nm
H52	BFLD-H52-10XX-XX	1535.23	1535.43	1535.63	nm
Bab 52	BFLD-C52-10XX-XX	1535.62	1535.82	1536.02	nm
H51	BFLD-H51-10XX-XX	1536.02	1536.22	1536.42	nm
Bab 51	BFLD-C51-10XX-XX	1536.41	1536.61	1536.81	nm
H50	BFLD-H50-10XX-XX	1536.80	1537.00	1537.20	nm
Bab 50	BFLD-C50-10XX-XX	1537.20	1537.40	1537.60	nm
H49	BFLD-H49-10XX-XX	1537.59	1537.79	1537.99	nm
Bab 49	BFLD-C49-10XX-XX	1537.99	1538.19	1538.39	nm
H48	BFLD-H48-10XX-XX	1538.38	1538.58	1538.78	nm
Bab 48	BFLD-C48-10XX-XX	1538.78	1538.98	1539.18	nm
H47	BFLD-H47-10XX-XX	1539.17	1539.37	1539.57	nm
Bab 47	BFLD-C47-10XX-XX	1539.57	1539.77	1539.97	nm
H46	BFLD-H46-10XX-XX	1539.96	1540.16	1540.36	nm
Bab 46	BFLD-C46-10XX-XX	1540.36	1540.56	1540.76	nm
H45	BFLD-H45-10XX-XX	1540.75	1540.95	1541.15	nm
Bab 45	BFLD-C45-10XX-XX	1541.15	1541.35	1541.55	nm
H44	BFLD-H44-10XX-XX	1541.55	1541.75	1541.95	nm
Bab 44	BFLD-C44-10XX-XX	1541.94	1542.14	1542.34	nm
H43	BFLD-H43-10XX-XX	1542.34	1542.54	1542.74	nm
Bab 43	BFLD-C43-10XX-XX	1542.74	1542.94	1543.14	nm
H42	BFLD-H42-10XX-XX	1543.13	1543.33	1543.53	nm
Bab 42	BFLD-C42-10XX-XX	1543.53	1543.73	1543.93	nm
H41	BFLD-H41-10XX-XX	1543.93	1544.13	1544.33	nm
Bab 41	BFLD-C41-10XX-XX	1544.33	1544.53	1544.73	nm
H40	BFLD-H40-10XX-XX	1544.72	1544.92	1545.12	nm
Bab 40	BFLD-C40-10XX-XX	1545.12	1545.32	1545.52	nm
H39	BFLD-H39-10XX-XX	1545.52	1545.72	1545.92	nm
Bab 39	BFLD-C39-10XX-XX	1545.92	1546.12	1546.32	nm
H38	BFLD-H38-10XX-XX	1546.32	1546.52	1546.72	nm
Bab 38	BFLD-C38-10XX-XX	1546.72	1546.92	1547.12	nm
H37	BFLD-H37-10XX-XX	1547.12	1547.32	1547.52	nm
Bab 37	BFLD-C37-10XX-XX	1547.52	1547.72	1547.92	nm
H36	BFLD-H36-10XX-XX	1547.91	1548.11	1548.31	nm
Bab 36	BFLD-C36-10XX-XX	1548.31	1548.51	1548.71	nm
H35	BFLD-H35-10XX-XX	1548.71	1548.91	1549.11	nm
Bab 35	BFLD-C35-10XX-XX	1549.12	1549.32	1549.52	nm
H34	BFLD-H34-10XX-XX	1549.52	1549.72	1549.92	nm
Bab 34	BFLD-C34-10XX-XX	1549.92	1550.12	1550.32	nm
H33	BFLD-H33-10XX-XX	1550.32	1550.52	1550.72	nm
Bab 33	BFLD-C33-10XX-XX	1550.72	1550.92	1551.12	nm
H32	BFLD-H32-10XX-XX	1551.12	1551.32	1551.52	nm
Bab 32	BFLD-C32-10XX-XX	1551.52	1551.72	1551.92	nm
H31	BFLD-H31-10XX-XX	1551.92	1552.12	1552.32	nm
Bab 31	BFLD-C31-10XX-XX	1552.32	1552.52	1552.72	nm
H30	BFLD-H30-10XX-XX	1552.73	1552.93	1553.13	nm
Bab 30	BFLD-C30-10XX-XX	1553.13	1553.33	1553.53	nm
H29	BFLD-H29-10XX-XX	1553.53	1553.73	1553.93	nm
Bab 29	BFLD-C29-10XX-XX	1553.93	1554.13	1554.33	nm
H28	BFLD-H28-10XX-XX	1554.34	1554.54	1554.74	nm
Bab 28	BFLD-C28-10XX-XX	1554.74	1554.94	1555.14	nm
H27	BFLD-H27-10XX-XX	1555.14	1555.34	1555.54	nm
Bab 27	BFLD-C27-10XX-XX	1555.55	1555.75	1555.95	nm
H26	BFLD-H26-10XX-XX	1555.95	1556.15	1556.35	nm
Bab 26	BFLD-C26-10XX-XX	1556.35	1556.55	1556.75	nm
H25	BFLD-H25-10XX-XX	1556.76	1556.96	1557.16	nm
Bab 25	BFLD-C25-10XX-XX	1557.16	1557.36	1557.56	nm
H24	BFLD-H24-10XX-XX	1557.57	1557.77	1557.97	nm
C24	BFLD-C24-10XX-XX	1557.97	1558.17	1558.37	nm
H23	BFLD-H23-10XX-XX	1558.38	1558.58	1558.78	nm
C23	BFLD-C23-10XX-XX	1558.78	1558.98	1559.18	nm
H22	BFLD-H22-10XX-XX	1559.19	1559.39	1559.59	nm
C22	BFLD-C22-10XX-XX	1559.59	1559.79	1559.99	nm
H21	BFLD-H21-10XX-XX	1560.00	1560.20	1560.40	nm
C21	BFLD-C21-10XX-XX	1560.41	1560.61	1560.81	nm
H20	BFLD-H20-10XX-XX	1560.81	1561.01	1561.21	nm
C20	BFLD-C20-10XX-XX	1561.22	1561.42	1561.62	nm
H19	BFLD-H19-10XX-XX	1561.63	1561.83	1562.03	nm
Bab 19	BFLD-C19-10XX-XX	1562.03	1562.23	1562.43	nm
H18	BFLD-H18-10XX-XX	1562.44	1562.64	1562.84	nm
Bab 18	BFLD-C18-10XX-XX	1562.85	1563.05	1563.25	nm
H17	BFLD-H17-10XX-XX	1563.25	1563.45	1563.65	nm
Bab 17	BFLD-C17-10XX-XX	1563.66	1563.86	1564.06	nm
H16	BFLD-H16-10XX-XX	1564.07	1564.27	1564.47	nm
Bab 16	BFLD-C16-10XX-XX	1564.48	1564.68	1564.88	nm
H15	BFLD-H15-10XX-XX	1564.89	1565.09	1565.29	nm
C15	BFLD-C15-10XX-XX	1565.30	1565.50	1565.70	nm
H14	BFLD-H14-10XX-XX	1565.70	1565.90	1566.10	nm
C14	BFLD-C14-10XX-XX	1566.11	1566.31	1566.51	nm
H13	BFLD-H13-10XX-XX	1566.52	1566.72	1566.92	nm
C13	BFLD-C13-10XX-XX	1566.93	1567.13	1567.33	nm
H12	BFLD-H12-10XX-XX	1567.34	1567.54	1567.74	nm
C12	BFLD-C12-10XX-XX	1567.75	1567.95	1568.15	nm
H11	BFLD-H11-10XX-XX	1568.16	1568.36	1568.56	nm
C11	BFLD-C11-10XX-XX	1568.57	1568.77	1568.97	nm
H10	BFLD-H10-10XX-XX	1568.98	1569.18	1569.38	nm
C10	BFLD-C10-10XX-XX	1569.39	1569.59	1569.79	nm
H09	BFLD-H09-10XX-XX	1569.81	1570.01	1570.21	nm
C09	BFLD-C09-10XX-XX	1570.22	1570.42	1570.62	nm
H08	BFLD-H08-10XX-XX	1570.63	1570.83	1571.03	nm
C08	BFLD-C08-10XX-XX	1571.04	1571.24	1571.44	nm
H07	BFLD-H07-10XX-XX	1571.45	1571.65	1571.85	nm
C07	BFLD-C07-10XX-XX	1571.86	1572.06	1572.26	nm
H06	BFLD-H06-10XX-XX	1572.28	1572.48	1572.68	nm
C06	BFLD-C06-10XX-XX	1572.69	1572.89	1573.09	nm
H05	BFLD-H05-10XX-XX	1573.10	1573.30	1573.50	nm
C05	BFLD-C05-10XX-XX	1573.51	1573.71	1573.91	nm
H04	BFLD-H04-10XX-XX	1573.93	1574.13	1574.33	nm
C04	BFLD-C04-10XX-XX	1574.34	1574.54	1574.74	nm
H03	BFLD-H03-10XX-XX	1574.75	1574.95	1575.15	nm
C03	BFLD-C03-10XX-XX	1575.17	1575.37	1575.57	nm
H02	BFLD-H02-10XX-XX	1575.58	1575.78	1575.98	nm
C02	BFLD-C02-10XX-XX	1576.00	1576.20	1576.40	nm
H01	BFLD-H01-10XX-XX	1576.41	1576.61	1576.81	nm
C01	BFLD-C01-10XX-XX	1576.83	1577.03	1577.23	nm
Q00	BFLD-Q00-10XX-XX	1577.24	1577.44	1577.64	nm
L00	BFLD-L00-10XX-XX	1577.66	1577.86	1578.06	nm
Q99	BFLD-Q99-10XX-XX	1578.07	1578.27	1578.47	nm
L99	BFLD-L99-10XX-XX	1578.49	1578.69	1578.89	nm
Q98	BFLD-Q98-10XX-XX	1578.90	1579.10	1579.30	nm
L98	BFLD-L98-10XX-XX	1579.32	1579.52	1579.72	nm
Q97	BFLD-Q97-10XX-XX	1579.73	1579.93	1580.13	nm
L97	BFLD-L97-10XX-XX	1580.15	1580.35	1580.55	nm
Q96	BFLD-Q96-10XX-XX	1580.57	1580.77	1580.97	nm
L96	BFLD-L96-10XX-XX	1580.98	1581.18	1581.38	nm
Q95	BFLD-Q95-10XX-XX	1581.40	1581.60	1581.80	nm
L95	BFLD-L95-10XX-XX	1581.82	1582.02	1582.22	nm
Q94	BFLD-Q94-10XX-XX	1582.24	1582.44	1582.64	nm
L94	BFLD-L94-10XX-XX	1582.65	1582.85	1583.05	nm
Q93	BFLD-Q93-10XX-XX	1583.07	1583.27	1583.47	nm
L93	BFLD-L93-10XX-XX	1583.49	1583.69	1583.89	nm
Q92	BFLD-Q92-10XX-XX	1583.91	1584.11	1584.31	nm
L92	BFLD-L92-10XX-XX	1584.33	1584.53	1584.73	nm
Q91	BFLD-Q91-10XX-XX	1584.75	1584.95	1585.15	nm
L91	BFLD-L91-10XX-XX	1585.16	1585.36	1585.56	nm
Q90	BFLD-Q90-10XX-XX	1585.58	1585.78	1585.98	nm
L90	BFLD-L90-10XX-XX	1586.00	1586.20	1586.40	nm
Q89	BFLD-Q89-10XX-XX	1586.42	1586.62	1586.82	nm
L89	BFLD-L89-10XX-XX	1586.84	1587.04	1587.24	nm
Q88	BFLD-Q88-10XX-XX	1587.26	1587.46	1587.66	nm
L88	BFLD-L88-10XX-XX	1587.68	1587.88	1588.08	nm
Q87	BFLD-Q87-10XX-XX	1588.10	1588.30	1588.50	nm
L87	BFLD-L87-10XX-XX	1588.53	1588.73	1588.93	nm
Q86	BFLD-Q86-10XX-XX	1588.95	1589.15	1589.35	nm
L86	BFLD-L86-10XX-XX	1589.37	1589.57	1589.77	nm
Q85	BFLD-Q85-10XX-XX	1589.79	1589.99	1590.19	nm
L85	BFLD-L85-10XX-XX	1590.21	1590.41	1590.61	nm
Q84	BFLD-Q84-10XX-XX	1590.63	1590.83	1591.03	nm
L84	BFLD-L84-10XX-XX	1591.06	1591.26	1591.46	nm
Q83	BFLD-Q83-10XX-XX	1591.48	1591.68	1591.88	nm
L83	BFLD-L83-10XX-XX	1591.90	1592.10	1592.30	nm
Q82	BFLD-Q82-10XX-XX	1592.32	1592.52	1592.72	nm
L82	BFLD-L82-10XX-XX	1592.75	1592.95	1593.15	nm
Q81	BFLD-Q81-10XX-XX	1593.17	1593.37	1593.57	nm
L81	BFLD-L81-10XX-XX	1593.59	1593.79	1593.99	nm
Q80	BFLD-Q80-10XX-XX	1594.02	1594.22	1594.42	nm
L80	BFLD-L80-10XX-XX	1594.44	1594.64	1594.84	nm
Q79	BFLD-Q79-10XX-XX	1594.86	1595.06	1595.26	nm
L79	BFLD-L79-10XX-XX	1595.29	1595.49	1595.69	nm
Q78	BFLD-Q78-10XX-XX	1595.71	1595.91	1596.11	nm
L78	BFLD-L78-10XX-XX	1596.14	1596.34	1596.54	nm
Q77	BFLD-Q77-10XX-XX	1596.56	1596.76	1596.96	nm
L77	BFLD-L77-10XX-XX	1596.99	1597.19	1597.39	nm
Q76	BFLD-Q76-10XX-XX	1597.42	1597.62	1597.82	nm
L76	BFLD-L76-10XX-XX	1597.84	1598.04	1598.24	nm
Q75	BFLD-Q75-10XX-XX	1598.27	1598.47	1598.67	nm
L75	BFLD-L75-10XX-XX	1598.69	1598.89	1599.09	nm
Q74	BFLD-Q74-10XX-XX	1599.12	1599.32	1599.52	nm
L74	BFLD-L74-10XX-XX	1599.55	1599.75	1599.95	nm
Q73	BFLD-Q73-10XX-XX	1599.97	1600.17	1600.37	nm
L73	BFLD-L73-10XX-XX	1600.40	1600.60	1600.80	nm
Q72	BFLD-Q72-10XX-XX	1600.83	1601.03	1601.23	nm
L72	BFLD-L72-10XX-XX	1601.26	1601.46	1601.66	nm
Q71	BFLD-Q71-10XX-XX	1601.68	1601.88	1602.08	nm
L71	BFLD-L71-10XX-XX	1602.11	1602.31	1602.51	nm
Q70	BFLD-Q70-10XX-XX	1602.54	1602.74	1602.94	nm
L70	BFLD-L70-10XX-XX	1602.97	1603.17	1603.37	nm
Q69	BFLD-Q69-10XX-XX	1603.40	1603.60	1603.80	nm
L69	BFLD-L69-10XX-XX	1603.83	1604.03	1604.23	nm
Q68	BFLD-Q68-10XX-XX	1604.26	1604.46	1604.66	nm
L68	BFLD-L68-10XX-XX	1604.68	1604.88	1605.08	nm
Q67	BFLD-Q67-10XX-XX	1605.11	1605.31	1605.51	nm
L67	BFLD-L67-10XX-XX	1605.54	1605.74	1605.94	nm
Q66	BFLD-Q66-10XX-XX	1605.97	1606.17	1606.37	nm
L66	BFLD-L66-10XX-XX	1606.40	1606.60	1606.80	nm
Q65	BFLD-Q65-10XX-XX	1606.84	1607.04	1607.24	nm
L65	BFLD-L65-10XX-XX	1607.27	1607.47	1607.67	nm
Q64	BFLD-Q64-10XX-XX	1607.70	1607.90	1608.10	nm
L64	BFLD-L64-10XX-XX	1608.13	1608.33	1608.53	nm
Q63	BFLD-Q63-10XX-XX	1608.56	1608.76	1608.96	nm
L63	BFLD-L63-10XX-XX	1608.99	1609.19	1609.39	nm
Q62	BFLD-Q62-10XX-XX	1609.42	1609.62	1609.82	nm
L62	BFLD-L62-10XX-XX	1609.86	1610.06	1610.26	nm
Q61	BFLD-Q61-10XX-XX	1610.29	1610.49	1610.69	nm
L61	BFLD-L61-10XX-XX	1610.72	1610.92	1611.12	nm

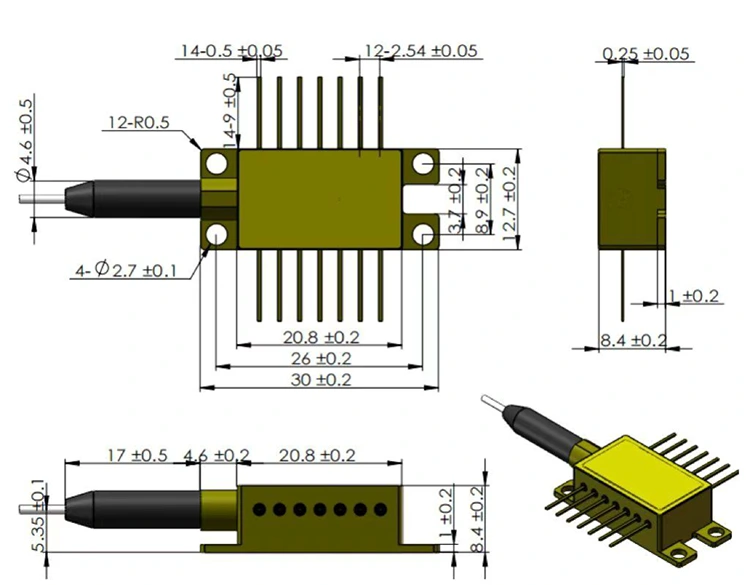

Definisi Paket dan Pin

Jenis Paket: Paket Kupu-kupu Hermetik 14-pin

Komponen Bawaan: Isolator optik, pendingin termoelektrik (TEC), termistor, fotodioda monitor

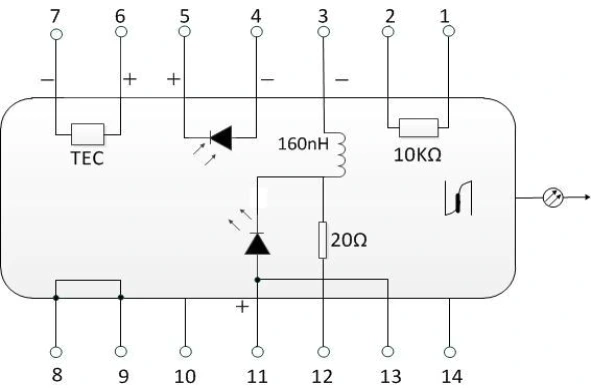

Tipe 1 Pin-out

Pin	Keterangan	Pin	Keterangan
1	Termistor	14	NC (Tidak Ada Koneksi)
2	Termistor	13	Anoda Laser (+)
3	Bias Laser DC (Katoda) (-)	12	Katoda RF Laser (-)
4	Anoda Monitor PD (-)	11	Anoda Laser (+)
5	Katoda Monitor PD (+)	10	NC (Tidak Ada Koneksi)
6	TEC (+)	9	Dasar Kasus
7	TEC (-)	8	Dasar Kasus

Tipe 2 Pin-out

Pin	Keterangan	Pin	Keterangan
1	TEC (+)	14	TEC (-)
2	Termistor	13	Dasar Kasus
3	Anoda Monitor PD (-)	12	NC (Tidak Ada Koneksi)
4	Katoda Monitor PD (+)	11	Katoda Laser (-)
5	Termistor	10	Anoda Laser (+)
6	NC (Tidak Ada Koneksi)	9	NC (Tidak Ada Koneksi)
7	NC (Tidak Ada Koneksi)	8	NC (Tidak Ada Koneksi)

Informasi Pemesanan-Dioda Laser DFB DWDM Pita C+L 10mW

Nomenklatur Model

BFLD - XXXX - XX - XX - XX (-X)

Contoh: BFLD-C34-10SM-FA

Bidang	Kode	Keterangan
Jenis Laser	BFLD	Dioda Laser ButterflyDFB
Panjang gelombang	Cxx /Hxx/ Lxx/Qxx	C63-C01atauH62-H01 atau L00-L61 atau Q00-Q61
Daya Keluaran	10	10mW
Jenis Serat	SM/PM	SM = Mode tunggal (SMF-28e); PM = Pemelihara polarisasi (PM1550)
Tipe Konektor	FA/SA	FA = FC/APC; SA = SC/APC; Konektor lain tersedia
Pinout	BATAL / 2	NULL = Tipe 1 (default); 2 = Pompa tipe 2

Pertanyaan yang Sering Diajukan (FAQ)

T: Apa perbedaan antara konfigurasi pinout Tipe 1 dan Tipe 2?

J: Tipe 1 mengikuti konfigurasi pin kupu-kupu telekomunikasi standar, yang biasa digunakan untuk pemancar DWDM dan aplikasi komunikasi optik berkecepatan tinggi. Ini menyediakan koneksi khusus untuk bias laser, modulasi RF, TEC, termistor, dan sinyal fotodioda monitor untuk memastikan kompatibilitas dengan sirkuit driver laser telekomunikasi.

Tipe 2 dioptimalkan untuk aplikasi laser pompa, dengan antarmuka kelistrikan yang disederhanakan dan pengaturan TEC yang berbeda untuk pengoperasian pompa berdaya tinggi dan manajemen termal.

Kedua konfigurasi menggunakan paket mekanis kupu-kupu 14-pin yang sama, namun penetapan pin listriknya berbeda. Mereka kompatibel secara mekanis tetapi memerlukan tata letak PCB dan desain driver yang berbeda.

T: Mengapa isolator optik internal penting untuk DWDM dan aplikasi penginderaan?

J: Dalam transmisi DWDM dan sistem penginderaan serat, pantulan optik dari konektor, antarmuka serat, dan komponen optik dapat dipasangkan kembali ke dalam rongga laser. Umpan balik optik ini dapat menyebabkan ketidakstabilan mode, fluktuasi panjang gelombang, peningkatan kebisingan, dan penurunan kinerja sistem.

Isolator optik internal dengan isolasi ≥30 dB menekan pantulan balik ini, meningkatkan stabilitas panjang gelombang, mengurangi kebisingan yang disebabkan oleh umpan balik, dan memastikan pengoperasian yang andal dalam aplikasi seperti deteksi koheren, penginderaan serat, dan transmisi optik dengan kebisingan rendah.

T: Bisakah saya mendapatkan panjang gelombang khusus di luar daftar pita C+L standar?

J: Ya. Kami mendukung panjang gelombang yang disesuaikan berdasarkan kebutuhan aplikasi spesifik. Untuk produk laser DWDM, panjang gelombang yang disesuaikan tersedia dalam rentang panjang gelombang yang memenuhi syarat kami (misalnya, 1527–1611 nm, bergantung pada ketersediaan chip).

Pita panjang gelombang lainnya, termasuk pita O (1260–1360 nm) dan pita S (1460–1530 nm), juga dapat dipertimbangkan untuk aplikasi spesifik.

Kelayakan panjang gelombang khusus bergantung pada ketersediaan chip laser, desain kisi, dan jadwal produksi. Silakan hubungi kami dengan panjang gelombang target Anda dan detail aplikasi untuk evaluasi.

Produk Terkait

· DWDM 14PIN Butterfly Analog Laser untuk CATV -ITU-T Grid CH18-64 1526.44~1563.05nm, transmisi RF-over-fiber linearitas tinggi

· LAN-WDM 10mW Fiber Coupled Laser - 1266,5~1345,5nm opsional, dirancang untuk transceiver optik 400G/800G

· Sumber Laser DFB CWDM 1270-1650nm - untuk komunikasi optik dan penginderaan serat optik terdistribusi

· Laser Gabungan Serat 1W 1550nm - sumber daya tinggi untuk penyemaian laser serat, amplifikasi optik, dan fotonik industri

· 1550nm DFB 100KHz BTF Narrow Linewidth Laser - sumber kebisingan fase rendah untuk komunikasi yang koheren, LiDAR, dan penginderaan presisi

Lembar Data-Dioda Laser DFB DWDM Pita C+L 10mW

Lembar Data

Tandai halaman ini untuk kemudahan referensi di masa mendatang.

Tag Panas: Cina 10mW C L Band DWDM DFB Laser Diode Produsen, Pemasok, Pabrik

Kategori Terkait

mengirimkan permintaan

Info kontak



Alamat

Kamar 901, Gedung A, Rongchao New Era Plaza, No. 3 Lanqing 1st Road, Komunitas Luhu, Kecamatan Guanhu, Distrik Longhua, Shenzhen, 518110, Cina


Telp

+86-13322933691


Surel

sales06@boxoptronics.com

Mencari harga yang kompetitif untuk pesanan massal? Kirim pertanyaan ke Box Optronics untuk perangkat laser DFB, SLED, dan serat PM berkinerja tinggi. Dapatkan penawaran harga profesional dalam waktu 24 jam.
