Modul Dioda Laser DFB 1030nm 50mW

Daftar isi

1. Pengenalan 1030nm Modul Dioda Laser DFB 50mW

2. Spesifikasi Teknis

3. Fitur Produk

4. Aplikasi Khas

5. Detail produk

6. Informasi Pemesanan

7. Lembar data dan lembar tes

8. Ketentuan penawaran dan pembayaran

9. Waktu memimpin

10. Catatan Operasi

11. Jaminan Mutu dan Layanan Purna Jual

Pengenalan Produk

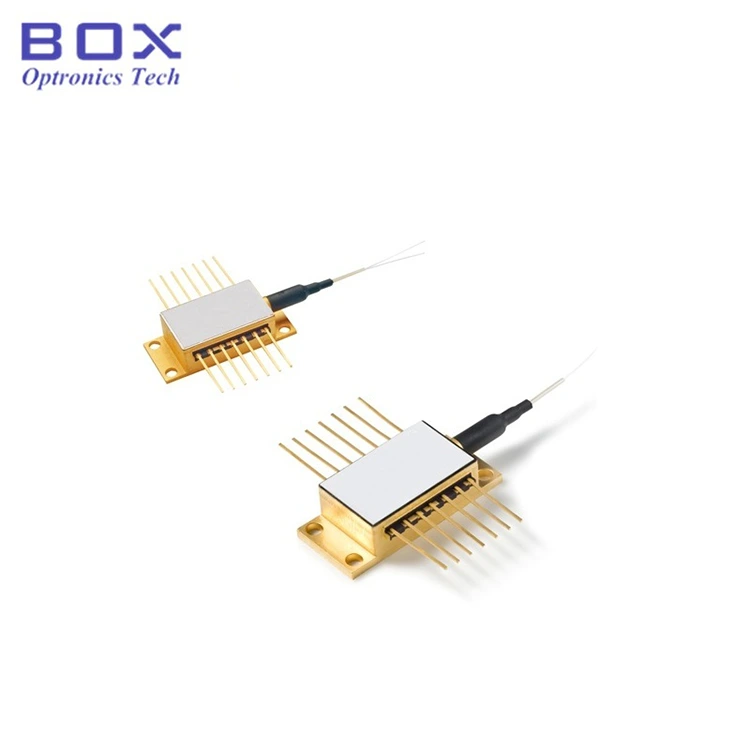

Modul Dioda Laser DFB 1030nm 50mW kedap udara disegel dalam paket kupu-kupu 14-pin. Ini mendukung operasi CW atau pulsa, dan mengintegrasikan pendingin TEC dan termistor untuk spektrum yang stabil. Cocok untuk spektroskopi, telekomunikasi, penerangan, dan penginderaan. Sebelum menyalakan, aktifkan terlebih dahulu pendingin TEC, kemudian berikan daya sedikit demi sedikit untuk mencegah chip menjadi terlalu panas atau menjadi kelebihan beban.

Spesifikasi Produk

Fitur Produk

● Laser umpan balik terdistribusi;

● CW atau operasi berdenyut;

● PD monitor internal, pendingin termoelektrik, dan termistor;

● Konektor FC/APC opsional.

Aplikasi Produk

● Spektroskopi;

● Telekomunikasi;

● Penerangan;

● Merasakan.

Produk Detail

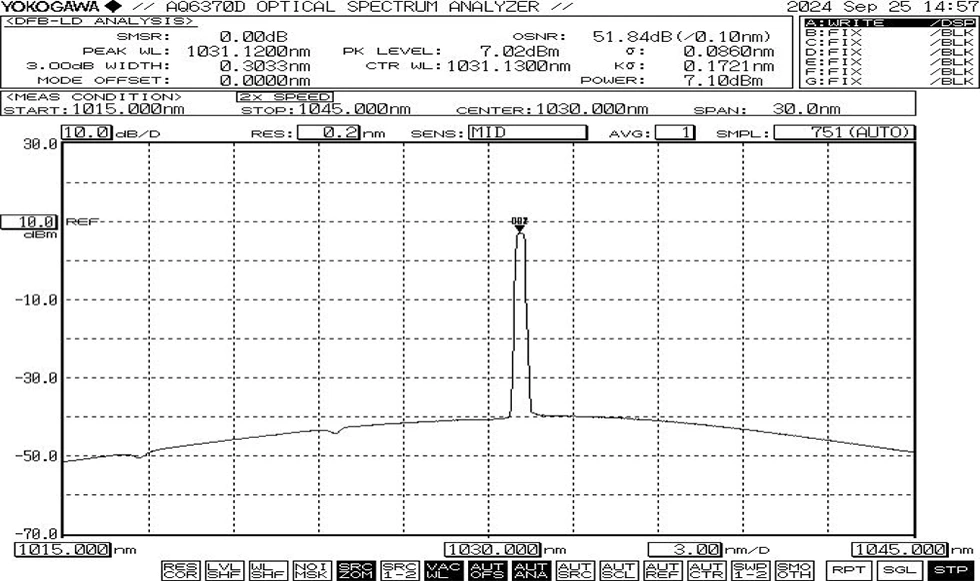

● Spektrum tipikal: 1030nm, toleransi WL +/-2nm

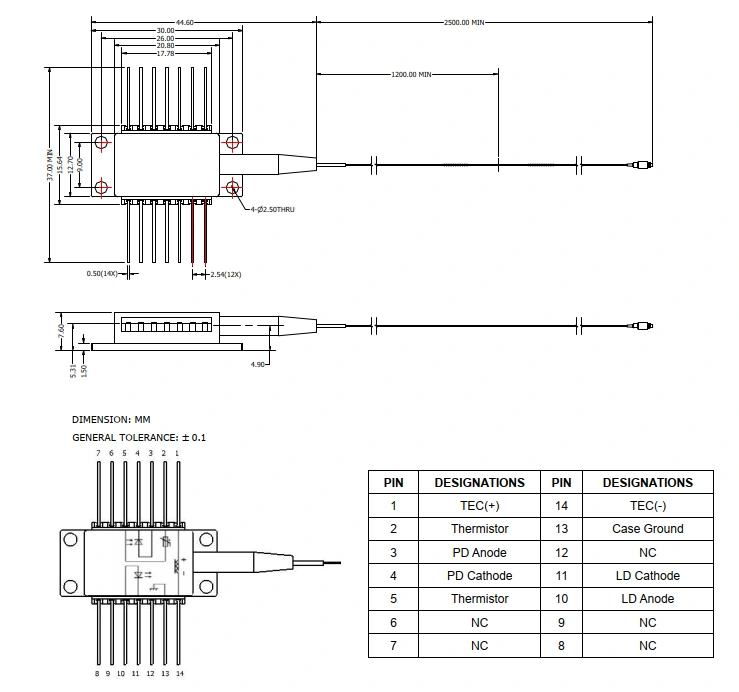

● Gambar paket & definisi pin-out (Satuan: mm)

Pertanyaan Umum

(1) Apakah itu mungkinkah mengatur panjang gelombang dengan memvariasikan suhu? Apa itu koefisien?

--Panjang gelombang/koefisien suhu 0,01nm/℃.

(2) Apa itu jenis serat?

--Corning HI1060 ,NA=0,14 ,MFD=6,2um@1060nm.

(3) Apa itu rentang daya merdu?

--10~100%.

(4) Apakah kamu menyediakan tabung pelindung dan konektor untuk LD?

--Ya. Tabung longgar 900um dan FC/APC adalah opsional.

Memesan informasi

misalnya: BFLD-D1030-50SM-FA

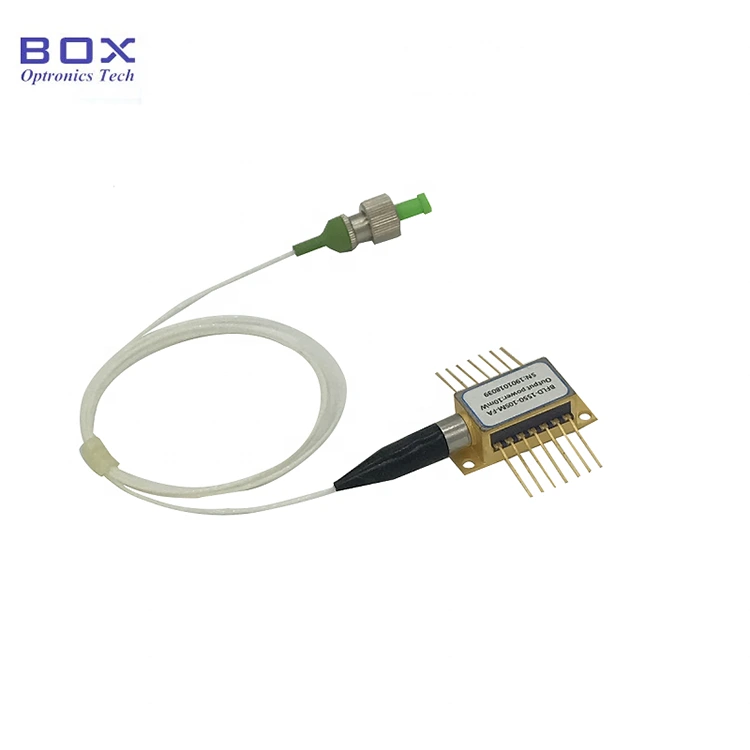

(Informasi pemesanan: Modul Dioda Laser DFB 1030nm 50mW, kupu-kupu paket, dengan serat SM, konektor FC/APC).

Untuk persyaratan khusus lainnya, silakan hubungi: sales06@boxoptronics.com

Lembar Data dan Lembar ujian

Lembar Data

Lembar ujian

Ketentuan kutipan dan pembayaran

● Ketentuan penawaran

(1) EXW:

Jika Anda memiliki akun DHL/UPS/FedEx, Box Optronics menyarankan untuk menggunakannya EXW. Kami mengirim melalui akun Anda; kami tidak membebankan biaya pengiriman.

(2) DAP:

Jika Anda tidak memiliki akun, harap bayar di muka biaya pengirimannya produk.

● Ketentuan pembayaran

PayPal dan T/T tersedia.

Waktu memimpin

Dibutuhkan sekitar 10 hari kerja untuk produksi. (Jika ada beberapa dalam stok, itu akan dikirim lebih cepat.)

Logistik internasional mungkin memakan waktu 3-5 hari kerja.

Operasi Catatan

● Saat dioperasikan, perangkat ini memancarkan sinar laser intensitas tinggi; lakukan jangan melihat langsung ke permukaan ujung serat, karena dapat menyebabkan cedera mata.

● Serat optik bersifat rapuh; jangan gunakan serat untuk menarik perangkat. Saat memasukkan atau melepas perangkat dari soketnya, jangan menekannya atau tarik selongsong yang terletak di bagian belakang rumah perangkat. Untuk perangkat dilengkapi dengan konektor, pastikan perangkat dan konektor serat diangkat secara bersamaan selama pemasangan atau pelepasan.

● Jika pin memerlukan penyolderan, suhu penyolderan tidak boleh melebihi 260°C, dan waktu penyolderan tidak boleh melebihi 10 detik. Khusus perhatian harus diberikan pada hal-hal berikut: selama proses penyolderan, perangkat harus dalam keadaan tidak menyala, dan besi solder harus dalam keadaan benar membumi.

● Saat menggunakan perangkat, patuhi dengan ketat voltase pengoperasian dan rentang saat ini yang ditentukan dalam lembar data. Parameter utama—termasuk Ith (Arus Ambang), Iop max (Arus Operasi Maksimum), Vop max (Maksimum Tegangan Operasi), dan λc (Panjang Gelombang Pusat)—harus direferensikan khusus dalam laporan pengujian yang diberikan pada saat pengiriman. Catatan: Pengoperasian melampaui peringkat maksimum absolut dapat menyebabkan kerusakan permanen pada perangkat.

Jaminan Mutu dan Layanan Purna Jual

● Masa Garansi:

Perbaikan atau penggantian gratis untuk cacat yang bukan disebabkan oleh manusia dalam waktu 1 tahun sejak pembelian. Layanan pemeliharaan berbayar tersedia setelah 1 tahun.

● Pengecualian dari Garansi Gratis:

Selama masa garansi gratis, layanan perbaikan atau penggantian gratis Akan diberikan untuk kesalahan yang disebabkan oleh masalah kualitas produk. Namun, Kotak Optronics berhak menolak layanan perbaikan gratis berikut ini kasus dalam masa garansi:

(1) Kerusakan yang disebabkan oleh faktor alam (misalnya petir, debu) atau pengaruh lingkungan.

(2) Kerusakan karena pengoperasian yang tidak tepat oleh pengguna.

(3) Kerusakan fisik yang jelas disebabkan oleh kesalahan manusia.

(4) Pembongkaran, modifikasi, atau perbaikan yang tidak sah.

(5) Label jaminan pada wadahnya berubah atau tidak lengkap.

(6) Kerusakan atau kehilangan selama pengangkutan.
