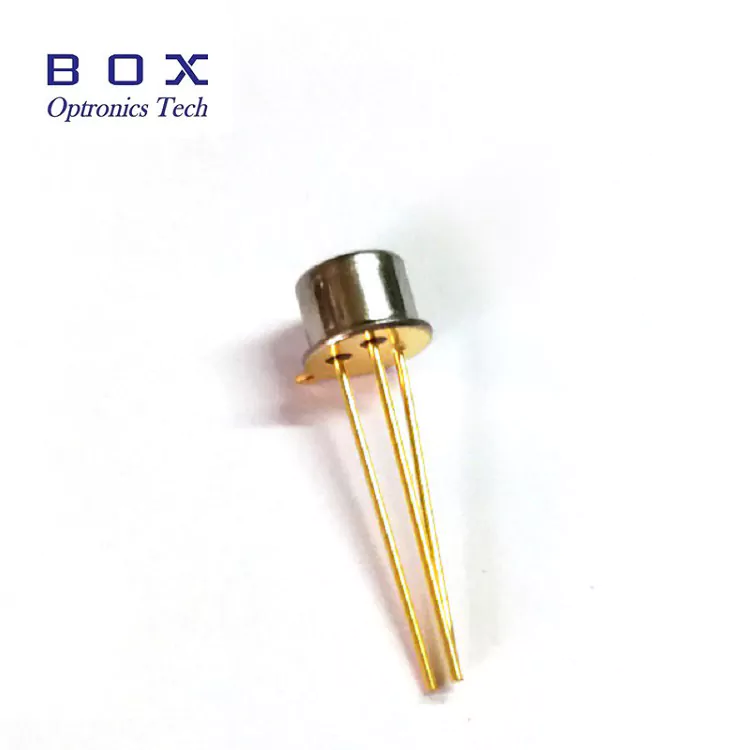

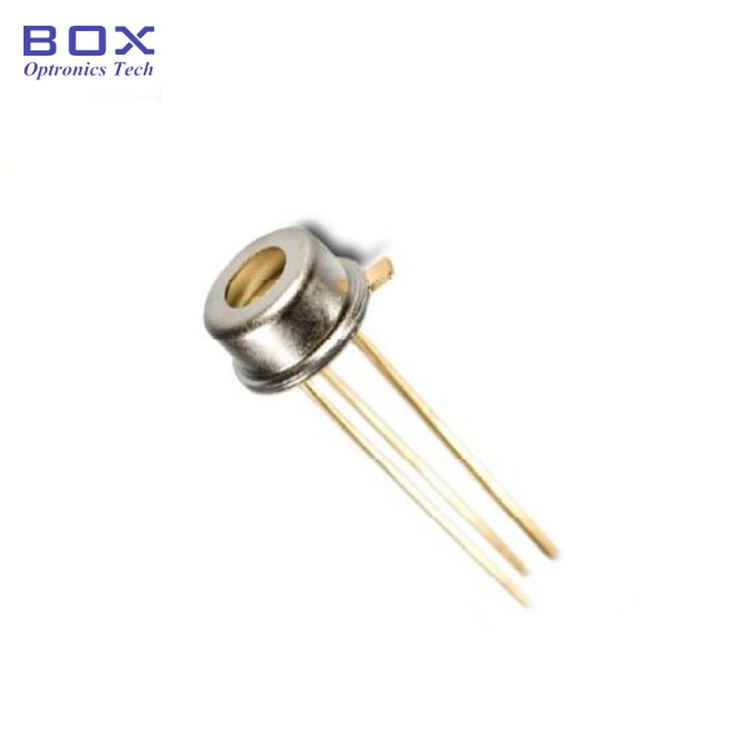

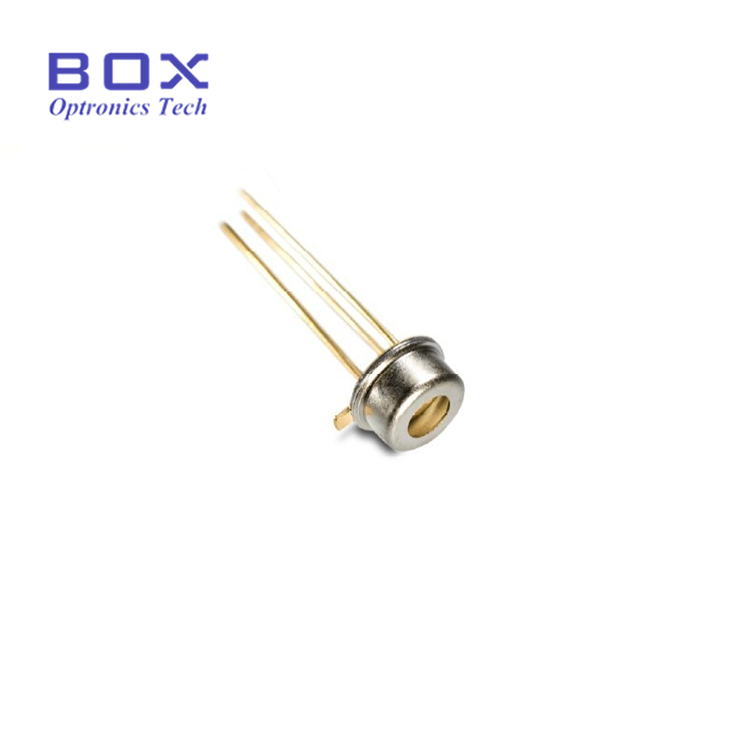

Fotodioda PIN InGaAs 1mm TO46

Ikhtisar Produk-Fotodioda PIN InGaAs 1mm TO46

Fotodioda PIN InGaAs 1mm (Model BPD-1STO46B-FW) dari Box Optronics adalah fotodetektor InGaAs berkinerja tinggi yang dirancang untuk aplikasi deteksi inframerah dekat (NIR). Menampilkan struktur dioda PIN, ia mengubah daya optik yang terjadi dalam rentang panjang gelombang 900–1650nm menjadi arus foto proporsional dengan linearitas dan sensitivitas tinggi. Menampilkan area aktif berdiameter 1mm. Dikemas dalam kaleng logam TO46 yang kedap udara dengan jendela optik datar, fotodioda ini kuat secara mekanis, memastikan kinerja yang stabil dalam kondisi industri dan laboratorium yang berat. Atribut-atribut ini menjadikannya pilihan tepat untuk pemantauan daya optik, pengukuran pengujian serat optik, deteksi laser, dan spektroskopi NIR.

Fitur Utama-1mm InGaAs PIN Fotodioda TO46

• Diameter area aktif: 1 mm untuk pengumpulan cahaya yang efisien

• Rentang respons spektral lebar: 900nm hingga 1650nm

• Responsivitas tinggi: tipikal 0,9A/W pada 1310nm, 0,95A/W pada 1550nm

• Arus gelap sangat rendah, kapasitansi sambungan rendah

• Keandalan tinggi dan stabilitas jangka panjang

• Paket logam jendela datar TO46 hermetis

• Konfigurasi TO-CAN standar untuk kemudahan pemasangan

Aplikasi Khas-1mm InGaAs PIN Fotodioda TO46

• Pengukur daya optik dan modul pemantauan daya optik

• Peralatan pengujian dan pengukuran serat optik

• Deteksi sinyal optik dan pemantauan daya dalam sistem telekomunikasi

• Spektroskopi dan instrumen analisis inframerah-dekat (NIR).

• Sistem pemantauan dan kontrol daya laser

• Kalibrasi dan karakterisasi attenuator optik

• Penelitian dan pengembangan di laboratorium fotonik

• Integrasi modul optik dan pengembangan subsistem fotonik

Spesifikasi Teknis-1mm InGaAs PIN Fotodioda TO46

Peringkat Maksimum Mutlak (TC = 25°C)

Karakteristik Elektro-Optik (TC = 25°C)

Detail Produk-1mm InGaAs PIN Fotodioda TO46

Apa itu Fotodioda PIN InGaAs?

Fotodioda PIN InGaAs adalah detektor semikonduktor sensitivitas tinggi yang dirancang untuk deteksi optik inframerah-dekat (NIR). Berdasarkan struktur semikonduktor P-I-N, ia mengubah foton yang datang menjadi arus foto dengan linearitas dan stabilitas yang sangat baik.

Beroperasi dari 900nm hingga 1700nm, fotodioda InGaAs memberikan responsivitas tinggi di seluruh pita komunikasi optik dan wilayah SWIR, sehingga cocok untuk pengujian serat optik, pemantauan daya optik, spektroskopi, dan aplikasi penginderaan.

Area aktif 1mm menawarkan peningkatan kemampuan pengumpulan cahaya dan peningkatan toleransi kopling, memberikan keseimbangan yang sangat baik antara sensitivitas, fleksibilitas penyelarasan, dan kecepatan deteksi.

Sorotan Kinerja-Fotodioda PIN InGaAs 1mm TO46

• Responsifitas Tinggi & Efisiensi Kuantum

• Arus Gelap Sangat Rendah

• Kapasitansi Rendah & Respon Cepat

• Cakupan Spektral yang Luas

• Paket TO46 Hermetik

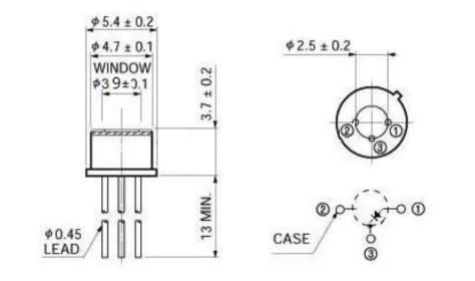

Dimensi Paket dan Definisi Pin-Fotodioda PIN InGaAs 1mm TO46

Tipe Paket: TO46 Kaleng Logam Hermetik, Jendela Datar (TO-CAN 3-pin)

Diameter Kaleng: φ5,4 ± 0,2 mm (luar), φ4,7 ± 0,1 mm (dalam)

Diameter Jendela: φ3,9 ± 0,1 mm

Konfigurasi Pin (tampilan bawah):Pin 1 = Anoda (sisi-P), Pin 2 = Casing (GND), Pin 3 = Katoda (sisi-N)

Informasi Pemesanan

Nomenklatur Model

BPD - X X SAMPAI XX - X - X

Contoh: BPD-1STO46B-FW

Lembar Data-1mm InGaAs PIN Fotodioda TO46

Lembar Data

Waktu Pimpin

• Unit standar (model yang tersedia): 3~5 hari kerja

• Produksi standar: 10~15 hari kerja

• Pesanan dalam jumlah besar: Silakan hubungi untuk mengetahui jadwal produksi

• Pengiriman internasional: ~5 hari kerja (DHL/UPS/FedEx express)

• Layanan yang dipercepat: Tersedia berdasarkan permintaan

Catatan Pengoperasian dan Penanganan Fotodioda PIN InGaAs 1mm TO46

• Fotodioda merupakan perangkat sensitif terhadap pelepasan muatan listrik statis (ESD) — selalu gunakan perlindungan ESD yang tepat

• Hindari menyentuh kabel secara langsung dengan jari telanjang untuk mencegah kontaminasi dan kerusakan ESD

• Simpan perangkat yang tidak digunakan dalam kemasan yang aman terhadap ESD atau baki konduktif untuk mencegah kerusakan akibat pelepasan muatan listrik statis
