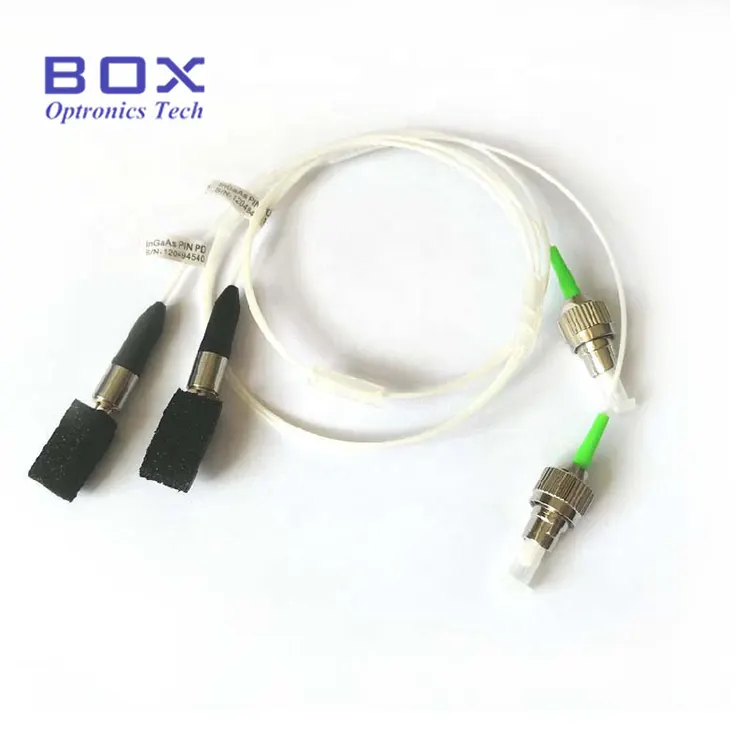

Detektor Fotodioda PIN Coaxial Pigtailed InGaAs adalah detektor optik dengan rentang respons spektral 1100-1650nm. Ini memberikan responsivitas tinggi pada panjang gelombang 1310nm dan 1550nm yang umum digunakan dan dirancang untuk komunikasi serat optik, CATV, penginderaan, dan aplikasi pengujian & pengukuran. BPD-70P10B-FA memiliki area aktif 70um dan kuncir serat 1 meter dengan konektor FC/APC, dan tersedia dari stok. Konfigurasi area aktif, paket, serat, konektor, dan pinout lainnya disesuaikan untuk integrasi OEM.
· Rentang respons spektral yang luas: 1100nm hingga 1650nm
· Responsivitas tinggi, arus gelap rendah, dan kapasitansi sambungan rendah
· Bandwidth lebar: 2,5GHz
· Waktu naik/turun cepat: 0,3ns
· Output serat pigtail dengan FC/APC atau konektor lainnya (opsi stopkontak juga tersedia)
· Penerima optik analog untuk CATV & transmisi video serat optik
· Sistem deteksi RF-over-fiber broadband
· Instrumentasi pengujian dan pengukuran optik, termasuk deteksi sinyal OTDR
· Penginderaan serat optik terdistribusi, seperti penginderaan akustik terdistribusi (DAS)
· Pemantauan daya optik di sistem EDFA, DWDM, dan laser
· Penelitian laboratorium Fotonik dan integrasi sistem OEM
|
Parameter |
Simbol |
Kondisi |
Peringkat |
Satuan |
|
Kekuatan Optik Saturasi |
PS |
CW |
5 |
mW |
|
Arus Maju |
JIKA |
CW |
10 (ketik) |
mA |
|
Tegangan Balik |
VRPD |
CW |
30 |
V |
|
Arus Balik |
IRPD |
CW |
5 |
mA |
|
Suhu Operasional |
ATAS |
- |
-40 ~ +85 |
°C |
|
Suhu Penyimpanan |
TS |
- |
-40 ~ +85 |
°C |
|
Parameter |
Simbol |
Kondisi Tes |
Minimal. |
Ketik. |
Maks. |
Satuan |
|
Rentang Panjang Gelombang |
λ |
- |
1100 |
- |
1650 |
nm |
|
Responsif @ 1310nm |
R |
Vr=5V, =1310nm |
0.85 |
0.90 |
- |
A/W |
|
Responsif @ 1550nm |
R |
Vr=5V, =1550nm |
0.90 |
0.95 |
- |
A/W |
|
Arus Gelap |
PENGENAL |
Vr=5V |
- |
0.2 |
0.5 |
tidak |
|
Kapasitansi Persimpangan |
C |
Vr=5V, f=1MHz, casing terbuka |
- |
0.6 |
0.75 |
hal |
|
Waktu Naik / Waktu Turun |
TR/TF |
Vr=5V, 10~90% |
- |
- |
0.3 |
ns |
|
Bandwidth (-3dB) |
BW |
Vr=5V, beban 50Ω, panjang kabel=6mm, casing terbuka |
2.5 |
- |
- |
GHz |
|
Pukulan Orde Kedua Komposit |
organisasi masyarakat sipil |
- |
- |
-70 |
- |
dB |
|
Pukulan Orde Ketiga Komposit |
CTB |
- |
- |
-80 |
- |
dB |
|
Tegangan Operasi |
V |
- |
- |
-5 |
- |
V |
|
Kerugian Pengembalian Optik |
ORL |
=1310nm |
- |
45 |
- |
dB |
BPD - XX X XX X - XX - ( X )
Contoh: BPD-70P10B-FA ( area aktif 70m, tipe Pigtailed, fiber 1,0m, pinout Tipe B, konektor FC/APC)
|
Bidang |
Kode |
Keterangan |
|
Seri Produk |
BPD |
Seri Kotak Fotodioda |
|
Daerah Aktif |
55/70/3H/Lainnya |
55 = φ55μm; 70 = φ70μm; 3H = φ300μm; Lainnya = adat |
|
Tipe PD |
P/R |
P = Tipe kuncir; R = Jenis wadah |
|
Panjang Serat |
05/10 / Lainnya |
05 = 0,5m; 10 = 1,0m; Lainnya = Panjang Custom |
|
Pinout |
A / B / C / Batal |
A = Tipe A; B = Tipe B; C = Tipe C |
|
Konektor |
FA / SA / FC / SC / ST / Lainnya |
FA = FC/APC; SA = SC/APC; FC = FC-1; SC = SC-1; ST = ST; Lainnya = adat |
|
Bahan |
Batal / C / M / P |
Null = bawaan; C = keramik; M = logam; P = plastik |
Catatan: Panjang kuncir dan format kartu tetap dapat disesuaikan. Struktur produk, ukuran, parameter optik, dan persyaratan teknologi proses dapat dirancang sesuai dengan kebutuhan pelanggan.
J: Perbedaan utamanya adalah desain paket dan integrasi sistem. Detektor kuncir koaksial mengintegrasikan fotodioda PIN InGaAs dalam paket koaksial kedap udara dengan kuncir serat, menyediakan koneksi serat langsung dan kinerja frekuensi tinggi untuk aplikasi seperti penerima CATV dan peralatan uji optik. Fotodioda TO5/TO46 menggunakan paket kaleng logam dengan jendela optik dan memerlukan sambungan optik eksternal, sehingga lebih cocok untuk deteksi ruang bebas dan pengukuran daya optik.
J: Versi pigtail memiliki serat yang terpasang secara permanen untuk koneksi optik langsung, sedangkan versi wadah menyediakan antarmuka serat yang dapat dilepas untuk koneksi dan penggantian yang mudah. Pilihannya terutama bergantung pada persyaratan integrasi sistem: paket pigtail cocok untuk instalasi OEM tetap, sedangkan paket wadah cocok untuk peralatan pengujian dan laboratorium.
J: Diameter area aktif harus dipilih berdasarkan ukuran berkas optik, skema sambungan, dan bandwidth deteksi target. Diameter area aktif yang lebih kecil menghasilkan kapasitansi sambungan yang lebih rendah dan respons kecepatan yang lebih tinggi, sedangkan chip dengan area yang lebih besar menghasilkan efisiensi pengumpulan optik yang lebih tinggi dan toleransi penyelarasan yang lebih longgar. Untuk sistem yang digabungkan dengan serat, opsi ukuran sedang seperti 70 um dapat mencapai trade-off yang baik antara bandwidth dan garis lintang penyelarasan.
· Fotodioda PIN InGaAs Area Aktif 1mm
· Fotodioda PIN InGaAs 5mm TO5
· Fotodioda Silikon TO46
· Amplifier Penguat Serat yang didoping Erbium C-band
· Ikuti prosedur perlindungan ESD yang benar saat menangani fotodioda, karena fotodioda PIN InGaAs adalah perangkat yang sensitif terhadap ESD.
· Hindari menyentuh permukaan ujung serat atau konektor optik dengan jari telanjang.
· Jangan melebihi rating maksimum absolut yang ditentukan dalam lembar data.
· Hindari pembengkokan berlebihan atau tekanan mekanis pada kuncir serat.
