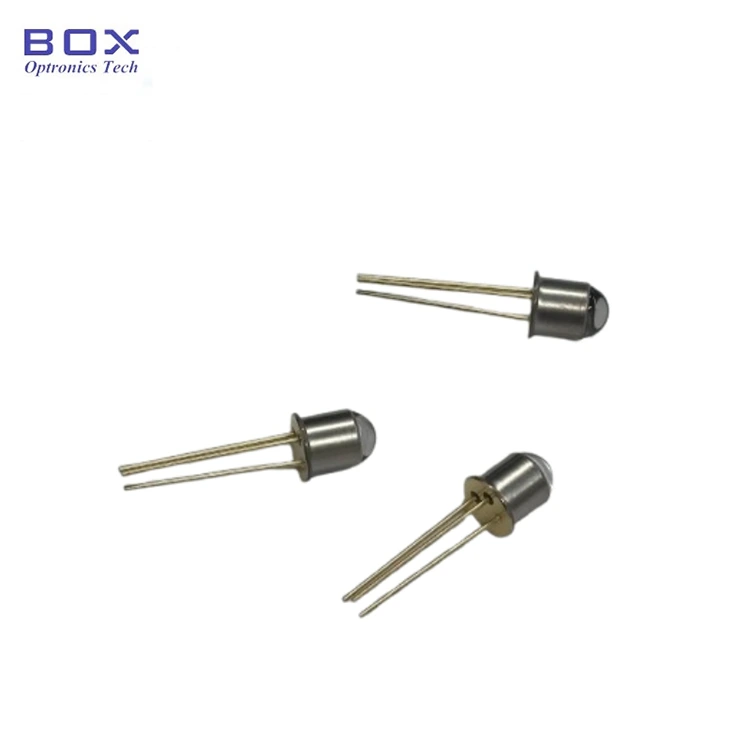

Fotodioda PIN InGaAs Area Aktif 1 mm (Model: BPD-1STO46B-BL dan BPD-1STO46B-FW) dari Box Optronics adalah fotodetektor PIN InGaAs yang ringkas dan bersensitivitas tinggi yang dirancang untuk deteksi optik inframerah dekat dalam rentang panjang gelombang 900nm hingga 1650nm. Dengan area aktif berdiameter 1mm, ini memberikan kombinasi seimbang antara kemampuan pengumpulan cahaya, toleransi kopling, dan kinerja deteksi untuk pengukuran daya optik, instrumentasi serat optik, dan aplikasi pemantauan optik.
Tersedia dua konfigurasi paket TO46: BPD-1STO46B-BL dengan jendela lensa bola untuk meningkatkan efisiensi penggandengan dengan sinyal optik terfokus atau berpasangan serat, dan BPD-1STO46B-FW dengan jendela datar untuk deteksi optik ruang bebas dan aplikasi yang memerlukan antarmuka optik planar. Kedua versi dilengkapi kemasan logam TO46 yang kedap udara untuk pengoperasian jangka panjang yang andal.
· Diameter area aktif 1mm
· Rentang respons spektral lebar: 900nm-1650nm
· Responsivitas tinggi: tipikal 0,9A/W pada 1310nm, 0,95A/W pada 1550nm
· Arus gelap rendah dan kapasitansi persimpangan rendah
· Paket logam kedap udara TO46 yang ringkas
· Dua opsi jendela: lensa bola (BL) untuk meningkatkan efisiensi pemasangan, jendela datar (FW) untuk deteksi ruang bebas
· Pengukur daya optik dan sistem pemantauan daya optik
· Peralatan pengujian dan pengukuran serat optik
· Pemantauan daya EDFA dan amplifier optik
· Spektroskopi NIR dan sistem penginderaan optik
· Aplikasi pendeteksi optik ruang bebas
· Karakterisasi dan kalibrasi komponen optik
· Instrumentasi fotonik dan integrasi OEM
|
Parameter |
Simbol |
Peringkat |
Satuan |
|
Tegangan Balik |
VRmaks |
20 |
V |
|
Suhu Kotak Pengoperasian |
ATAS |
-40 ~ +85 |
°C |
|
Suhu Penyimpanan |
TST |
-55 ~ +120 |
°C |
|
Parameter |
Simbol |
Kondisi Tes |
Minimal. |
Ketik. |
Maks. |
Satuan |
|
Diameter Area Aktif |
φ |
- |
- |
1 |
- |
mm |
|
Rentang Respon Spektral |
λ |
- |
900 |
- |
1650 |
nm |
|
Responsif pada 1310nm |
R |
- |
0.85 |
0.9 |
- |
A/W |
|
Responsif pada 1550nm |
R |
- |
- |
0.95 |
- |
A/W |
|
Tegangan Operasi |
V |
VR = -5V |
- |
- |
-5 |
V |
|
Arus Gelap |
Pengenal |
VR = -5V |
- |
1.5 |
5.0 |
tidak |
|
Kapasitansi Persimpangan |
C |
VR = -5V, f = 1MHz |
- |
50 |
80 |
hal |
|
Bandwidth 3dB |
Bw |
VR = 0V, RL = 50Ω |
- |
40 |
- |
MHz |
Tipe Paket: Paket Logam Hermetik TO46

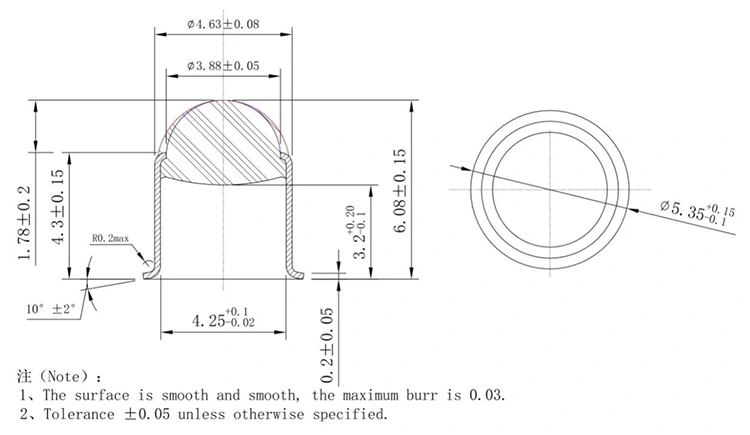

Lensa bola:
Jendela datar:
BPD - X X SAMPAI XX - X - X
Contoh : BPD-1STO46B-FW
|
Bidang |
Kode |
Keterangan |
|
Seri Produk |
BPD |
Seri Kotak Fotodioda |
|
Ukuran Area Aktif |
1S |
1S = diameter 1mm (1S=1mm, 2S=2mm, 3S=3mm, 5S=5mm) |
|
Jenis Paket |
KE46 |
Paket logam kedap udara TO46 |
|
Sub-tipe |
B |
pin tipe B |
|
Tipe Jendela |
BL/FW |
BL = Lensa Bola; FW = Jendela Datar |
J: BPD-1STO46B-BL memiliki jendela lensa bola yang meningkatkan efisiensi sambungan optik dengan memfokuskan cahaya yang datang ke area aktif 1mm. Sangat cocok untuk sinyal optik yang digabungkan dengan serat, sinar terfokus, dan aplikasi yang memerlukan toleransi kopling lebih tinggi, seperti pengukuran daya optik dan peralatan uji serat optik.
BPD-1STO46B-FW memiliki jendela optik datar tanpa memfokuskan optik, menyediakan antarmuka optik langsung untuk aplikasi deteksi dan pengukuran optik ruang bebas yang mengutamakan pemeliharaan profil sinar asli.
Kedua versi menggunakan chip fotodioda PIN InGaAs yang sama dan paket kedap udara TO46, sedangkan konfigurasi jendela optik dapat dipilih sesuai dengan metode penggandengan dan persyaratan aplikasi.
J: Fotodioda PIN InGaAs ini memberikan rentang respons spektral inframerah dekat yang luas dari 900nm hingga 1650nm, mencakup panjang gelombang optik yang umum digunakan termasuk pita komunikasi 1310nm dan 1550nm. Responsivitas ditentukan pada 1310nm (khas 0,9A/W) dan 1550nm (khas 0,95A/W). Sangat cocok untuk pengukuran daya optik, pemantauan laser, penginderaan optik, dan aplikasi instrumentasi yang memerlukan deteksi NIR yang andal.
A: MOQ untuk Fotodioda PIN InGaAs TO46 1mm adalah 1 buah. Kami mendukung jumlah pesanan yang fleksibel, mulai dari unit tunggal untuk R&D dan pembuatan prototipe hingga volume yang lebih besar untuk produksi instrumen dan program OEM.
J: Ya. Box Optronics juga menyediakan modul fotodioda InGaAs fiber pigtail dengan opsi konektor untuk koneksi fiber langsung. Modul-modul ini mengintegrasikan chip fotodioda InGaAs dengan kopling serat dalam paket kompak, cocok untuk integrasi OEM ke dalam instrumen optik dan sistem serat optik.
· Detektor Fotodioda PIN InGaAs Pigtailed Koaksial
· PIN InGaAs 2 mm Fotodioda TO5 (Model BPD-2STO5B-FW)
· Fotodioda PIN InGaAs 3 mm TO5 (Model BPD-3STO5B-FW)
· PIN InGaAs 5 mm Fotodioda TO5 (Model BPD-5STO5B-FW)
