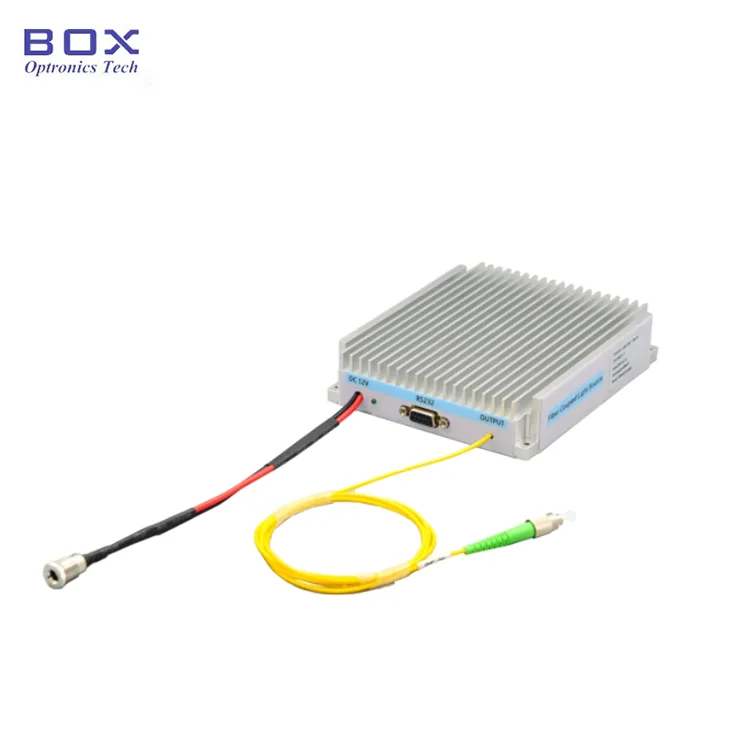

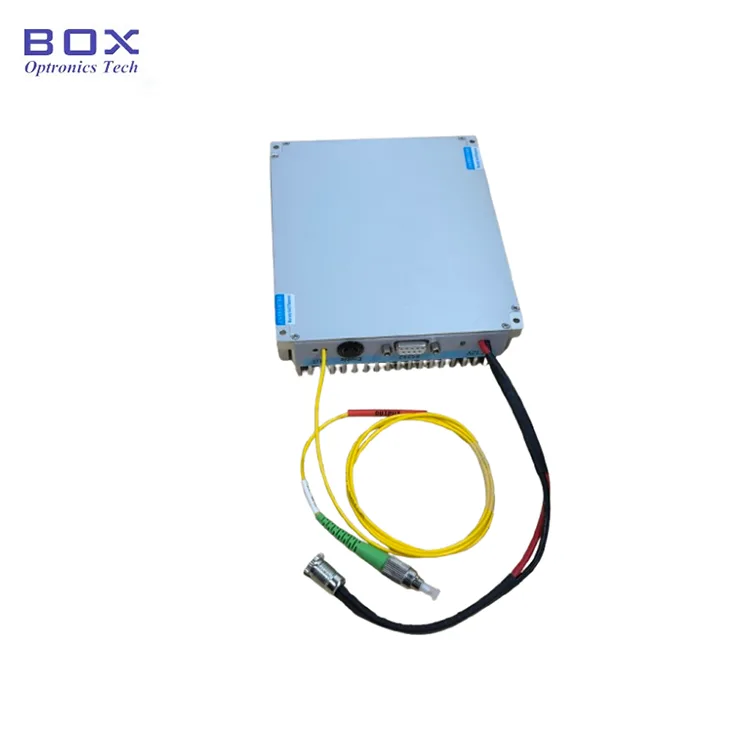

Sumber Laser 808 nm didasarkan pada chip laser semikonduktor berperforma tinggi, dengan keluaran gabungan Amultimodefiber 105/125um atau 200/220um 0,22N, dan sirkuit penggerak arus konstan yang dirancang untuk memastikan pengoperasian yang aman dan stabil. Menawarkan daya keluaran 5W, 10W, dan 20W. Memberikan kontrol atau perintah host PC untuk pengoperasian dan integrasi. Cocok untuk aplikasi dalam pemompaan laser serat, biomedis, dan sebagainya. Selama penggunaan jangka panjang, perhatian harus diberikan pada pembuangan panas sumber laser.
|
Parameter |
Satuan |
Minimal. |
Ketik. |
Maks. |
Catatan |
|
Panjang gelombang operasi |
nm |
803 |
808 |
813 |
|
|
Daya keluaran |
W |
3.5 |
5 |
|
|
|
8 |
10 |
|
|
||
|
18 |
20 |
|
|
||
|
Modus operasi |
- |
CW |
|
||
|
Ketidakstabilan kekuatan |
dB |
≤±0,02 (15 menit); ≤±0,05 (8 jam) |
≤±0,5%; ≤±1,2% |
||
|
Jenis serat |
- |
105/125 atau 200/220 |
0,22NA |
||
|
Konektor serat |
- |
FC/PC atau SMA |
|
||
|
Antarmuka komunikasi |
- |
DB9 Wanita (RS232) |
|
||
|
Dimensi |
mm |
125(P)×150(L)×31(T) |
Modul |
||
|
mm |
195(L)×220(L)×120(T) |
bangku |
|||
|
Catu daya |
VDC |
12V/15A |
Modul |
||
|
VAC |
100–240VAC |
bangku |
|||
|
Suhu pengoperasian. |
℃ |
+15 ~ +50 |
|
||
|
Suhu penyimpanan |
℃ |
-30 ~ +70 |
|
||
● Daya keluaran tinggi;
● Mudah dioperasikan atau diintegrasikan;
● Sediakan konektor FC/UPC atau SMA905.
● Pemompaan laser serat; aku
● Biomedis;
● Pemrosesan laser bahan.
● Berapa toleransi panjang gelombang pada umumnya?
Panjang gelombang pusat biasanya 808nm±5nm. Kontrol panjang gelombang yang lebih sempit harus disesuaikan.
● Apakah laser cocok untuk pengoperasian gelombang kontinu (CW)?
Ya. Sumber laser dirancang untuk pengoperasian CW yang stabil dan juga dapat mendukung penyesuaian arus dan daya melalui perangkat lunak host PC.
● Apakah daya keluaran dapat disesuaikan?
Ya. Daya output dapat disesuaikan melalui arus penggerak. Versi Benchtop biasanya mendukung penyesuaian daya panel depan, dan versi Modul mendukung kontrol perangkat lunak atau perintah host PC.
● Metode pendinginan apa yang tersedia?
Ditempatkan pada heat sink untuk pendinginan kontak. Atau kipas pendingin.
● Untuk apa sumber laser daya tinggi multimode 808nm digunakan?
Sumber laser daya tinggi multimode 808nm banyak digunakan dalam pemompaan laser DPSS, instrumentasi biomedis, eksitasi fluoresensi, spektroskopi, penginderaan optik, penelitian ilmiah, dan sistem laser industri.
|
Nama |
Panjang gelombang |
Daya keluaran |
Jenis serat |
Konektor |
Kemasan |
|
BFL |
-XXXX |
-XX |
XX |
-XX |
-X |
|
Sumber laser |
808:808nm |
05:5W 10:10W 20:20W |
M1:105/125um M2:200/220um Lainnya |
FU:FC/UPC SMA: SMA905 Lainnya |
G: Modul B: Meja |
misalnya: BFL-808-05M1-FU-M
(Informasi pemesanan: Sumber Laser 808nm, daya keluaran 5W, dengan serat 105/125um, konektor FC/UPC, paket modul).
Untuk persyaratan khusus lainnya, silakan hubungi:sales06@boxoptronics.com
● Ketentuan penawaran
(1) EXW:
Jika Anda memiliki akun DHL/ UPS/FedEx, Box Optronics menyarankan untuk menggunakan EXW. Kami mengirim melalui akun Anda; kami tidak membebankan biaya pengiriman.
(2) DAP:
Jika Anda tidak memiliki akun, harap membayar di muka biaya pengiriman produk.
(3) Lainnya
● Ketentuan pembayaran
PayPal dan T/T tersedia.
Produksi: 10-15 hari kerja. (Jika ada stok, akan dikirim lebih cepat.)
Logistik internasional: 3-5 hari kerja.
Langkah1. Membuka kemasan: Sebelum perakitan, periksa apakah semua aksesori sudah lengkap, termasuk modul sumber laser, kabel data USB, adaptor daya, laporan pengujian, dll.
Langkah2. Menyambungkan Kabel Patch Fiber: Lepaskan penutup debu dari konektor atau adaptor fiber, dan sambungkan kabel patch fiber -atau serat yang disambung - ke perangkat yang diuji atau peralatan meteran listrik.
Langkah3. Hubungkan Catu Daya dan Kabel Serial: Masukkan kabel daya ke port daya sumber laser, dan gunakan kabel sinyal untuk menyambungkan komputer host ke laser. Catatan: Untuk kabel sinyal USB-485 DB9, driver harus diinstal di komputer terlebih dahulu;Box Optronics akan menyediakannya.
Setp4. Power On: Lampu indikator menyala, dan laser mulai beroperasi. Pada titik ini, nilai arus pengoperasian dan daya laser sesuai dengan parameter yang ditetapkan melalui perangkat lunak host sebelum pematian terakhir; jika diperlukan penyesuaian, penyesuaian tersebut dapat dimodifikasi dan disimpan dalam perangkat lunak host.

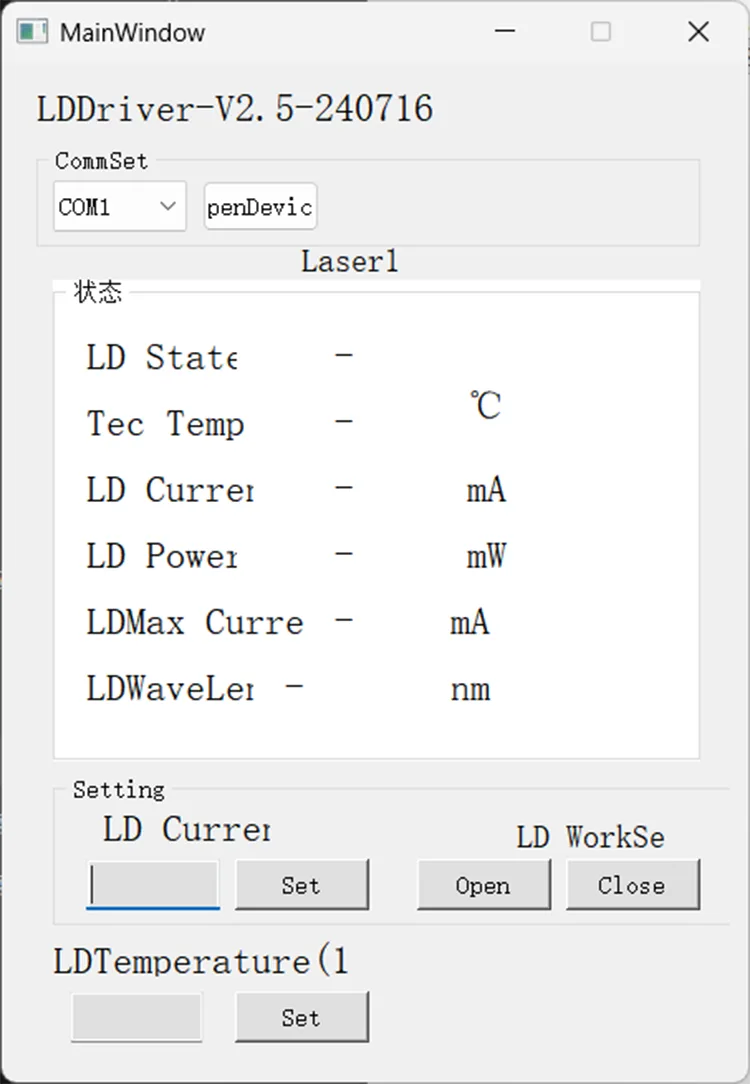

Langkah5. Perangkat lunak kontrol: Box Optronics menyediakan perintah serial atau perangkat lunak PC untuk mengontrol arus LD dan suhu LD Sumber Laser 808nm. Pilih port yang benar, atur arus dan suhu, lalu klik tombol buka. (Untuk mencegah kerusakan, naikkan arus penggerak secara perlahan pada pengoperasian awal. Jangan langsung menggunakan arus penuh.)
Langkah6. Mematikan: Setelah selesai digunakan, matikan laser dan pasang kembali penutup debu fiber dengan aman. Untuk mencegah keluaran laser berkekuatan tinggi secara tiba-tiba -yang dapat merusak komponen optik -saat menghidupkan kembali perangkat, disarankan untuk terlebih dahulu menyesuaikan tingkat daya ke nol sebelum mematikan catu daya.
● Selama penggunaan jangka panjang, perhatian harus diberikan pada pembuangan panas sumber laser. Sumber laser harus dipasang pada unit pendingin dan didinginkan dengan kipas angin.
● Saat memulai, pertama-tama pastikan sakelar daya dan sakelar kunci telah dimatikan, lalu sambungkan catu daya. Saat mematikan, pertama-tama matikan sakelar kunci, dan putuskan sambungan catu daya hanya setelah lampu indikator padam; jangan pernah langsung memutus aliran listrik saat peralatan sedang beroperasi.
● Tidak disarankan untuk terlalu sering memasang dan melepas konektor serat optik, karena hal ini meningkatkan risiko kontaminasi debu dan potensi kerusakan pada permukaan ujung konektor.

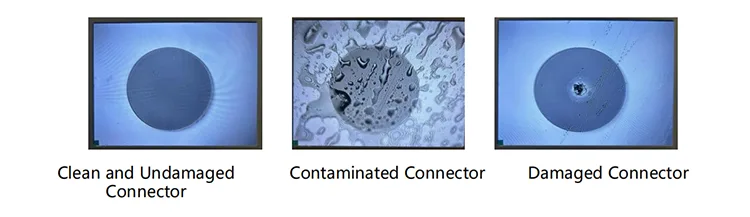

● Sebelum menyambungkan konektor serat optik, konektor tersebut harus dibersihkan menggunakan kertas lensa bebas serabut. Sangat penting untuk menggunakan pemeriksa permukaan ujung serat untuk memverifikasi kebersihannya sebelum menyambungkannya melalui flensa; jika tidak, permukaan ujung konektor mungkin terbakar saat laser diaktifkan. Saat menyambungkan flensa, pastikan pengoperasian dilakukan tanpa transmisi cahaya aktif. Saat tidak digunakan, harap letakkan penutup debu dengan aman di atas konektor serat.
● Harap berhati-hati terhadap kelembapan; simpan di tempat yang kering.
● Masa Garansi:
Perbaikan atau penggantian gratis untuk cacat yang bukan disebabkan oleh manusia dalam waktu 1 tahun sejak pembelian. Layanan pemeliharaan berbayar tersedia setelah 1 tahun.
● Pengecualian dari Garansi Gratis:
Selama masa garansi gratis, layanan perbaikan atau penggantian gratis akan diberikan untuk kesalahan yang disebabkan oleh masalah kualitas produk. Namun, Box Optronics berhak menolak layanan perbaikan gratis dalam kasus berikut dalam masa garansi:
(1) Kerusakan yang disebabkan oleh faktor alam (misalnya petir, debu) atau pengaruh lingkungan.
(2) Kerusakan karena pengoperasian yang tidak tepat oleh pengguna.
(3) Kerusakan fisik yang jelas disebabkan oleh kesalahan manusia.
(4) Pembongkaran, modifikasi, atau perbaikan yang tidak sah.
(5) Label garansi pada wadahnya berubah atau tidak lengkap.
(6) Kerusakan atau kehilangan selama pengangkutan.
