Modul Laser Dioda Pompa 980nm dengan Sirkuit Penggerak Bawaan

Daftar isi

1. Pengenalan Modul Laser Dioda Pompa 980nm dengan Sirkuit Penggerak Bawaan

2. Teknis Spesifikasi

3. Fitur Produk

4. Aplikasi Khas

5. Aksesoris Standar

6. Panduan Pengoperasian yang Aman

7. Informasi Pemesanan

8. Lembar data dan lembar tes

9. Ketentuan kutipan dan pembayaran

10. Waktu tunggu

11. Catatan Operasi dan Pemeliharaan

12. Penjaminan Mutu dan Layanan Purna Jual

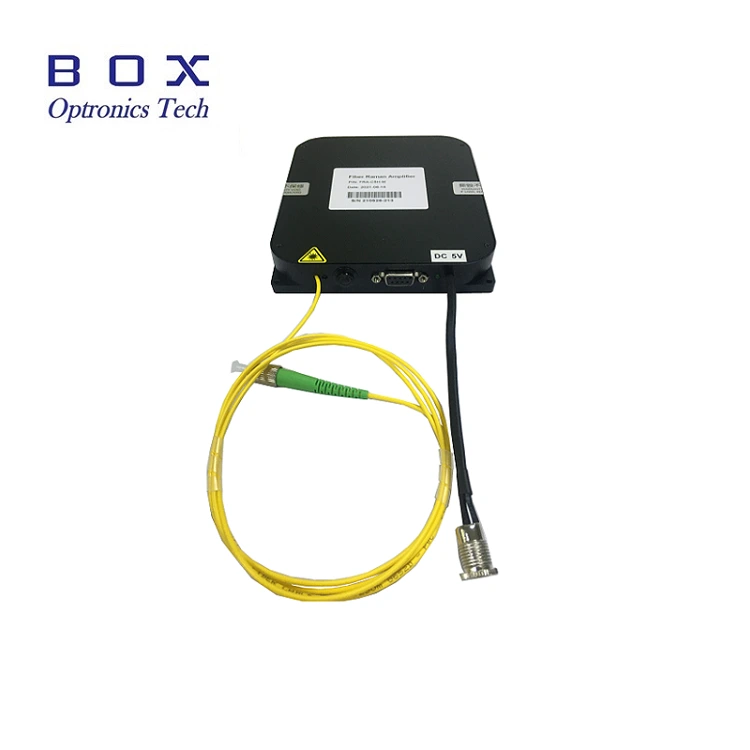

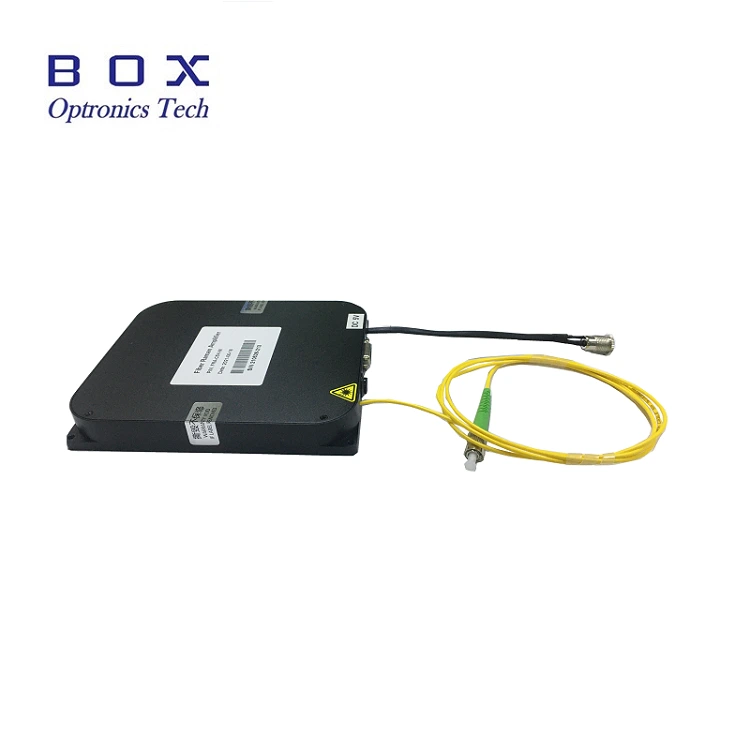

Pengenalan Produk

Modul Laser Dioda Pompa 980nm dengan Drive Bawaan Sirkuit dirancang khusus untuk komunikasi optik, amplifikasi serat, dan penelitian optik nonlinier. Ini mengintegrasikan chip laser, sirkuit penggerak, unit perlindungan kontrol suhu, dan struktur keluaran serat menjadi satu, tanpa diperlukan drive eksternal, plug-and-play. Tersedia 200mW/ 400mW/ 600mW. SM serat dan serat PM adalah opsional. Garansi 1 tahun. Saat menggunakan sumber laser modul untuk waktu yang lama, pastikan untuk mempertimbangkan pembuangan panas. Tempatkan modul pada unit pendingin.

Produk Spesifikasi

Fitur Produk

● Sirkuit penggerak terintegrasi bawaan, tidak ada eksternal papan pengemudi diperlukan.

● Ukuran kompak dan kecil, cocok untuk integrasi dan instalasi mudah.

● Stabilitas daya dan spektral.

● Antarmuka komunikasi kompatibel.

Aplikasi Produk

● Sumber pompa untuk penguat serat (EDFA).

● Peralatan penginderaan laser.

● Transmisi komunikasi serat optik sistem.

● Deteksi biologis.

Detail Produk

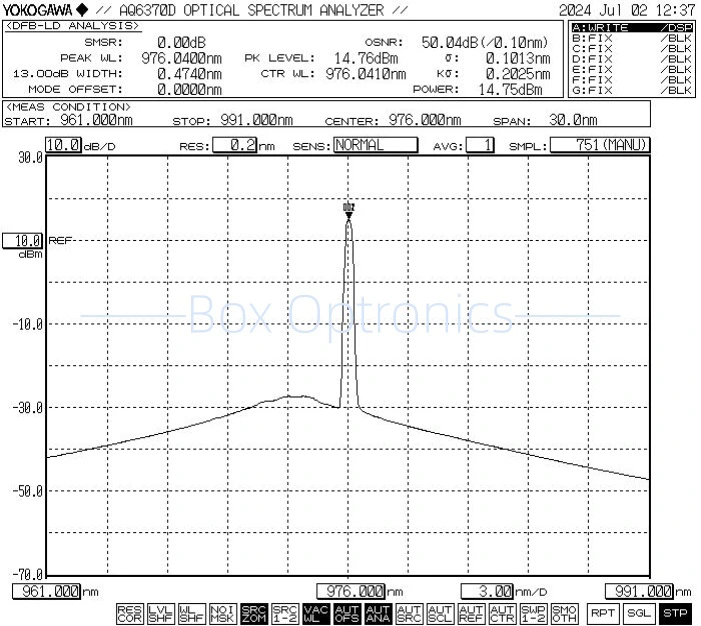

● Spektrum tipikal: 976nm

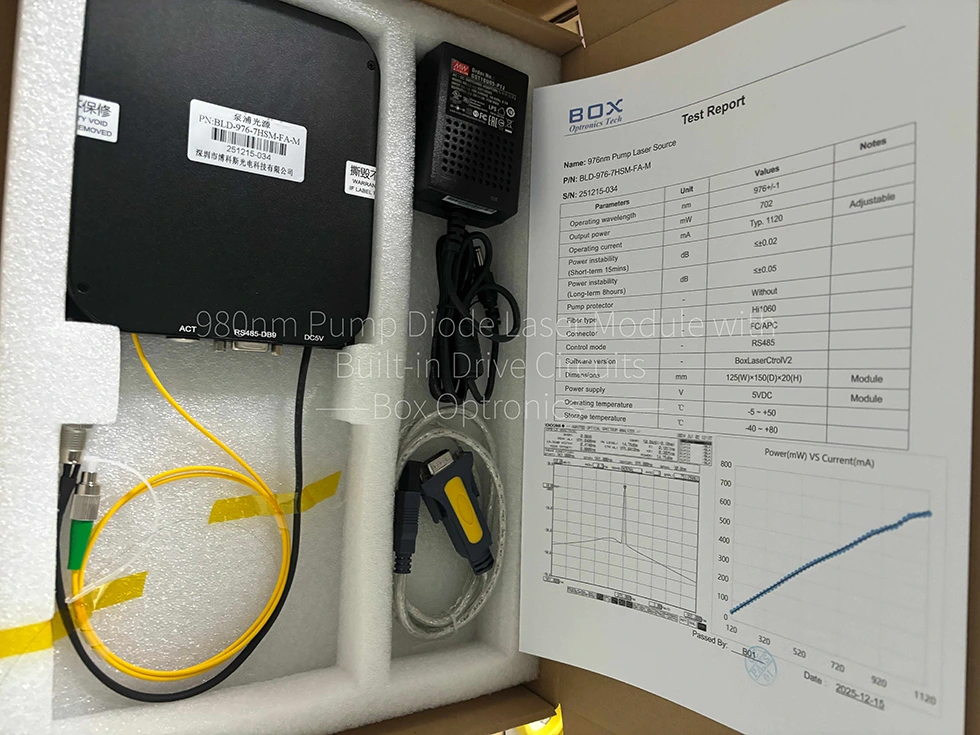

● Aksesori Standar

Langkah Operasi

Step1.Unpacking: Sebelum perakitan, periksa apakah semua aksesori sudah lengkap, termasuk modul sumber laser Pompa, USB kabel data, adaptor daya, laporan pengujian, dll.

Langkah 2. Catu daya: Terhubung ke DC switching power supply atau catu daya teregulasi yang memenuhi dayanya persyaratan pasokan. Gunakan hanya adaptor daya asli yang cocok (DC5V atau DC12V). Adaptor daya yang tidak tepat dapat merusak sumber cahaya. (Adaptor daya disuplai sesuai dengan volume lokaltage standar.)

Langkah 3. Menghubungkan serat keluaran: Buka penutup debu pada konektor serat atau flensa, periksa permukaan ujung serat, dan sambungkan serat atau sambungkan serat ke perangkat atau meteran listrik yang akan diuji setelah dipastikan tidak ada polusi dan kerusakan.

Setp4.Hubungkan ke komputer host: Gunakan Kabel Data USB-RS485 DB9 untuk menghubungkan Modul Laser Dioda Pompa 980nm Sirkuit Drive Bawaan dan komputer; komputer harus terlebih dahulu menginstal a driver port serial khusus untuk mengidentifikasi kabel data port serial USB-RS485, jika tidak, perangkat lunak komputer host dan modul sumber cahaya tidak dapat berfungsi terhubung dan berkomunikasi dengan benar. Silakan tanyakan kepada Box Optronics tentang pengemudinya.

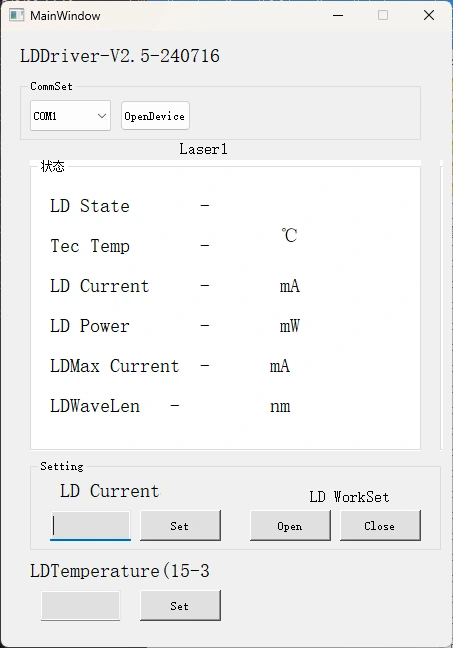

Step5.Control perangkat lunak: Box Optronics menyediakan perintah serial atau perangkat lunak PC untuk mengontrol arus LD dan suhu LD Modul Laser Dioda Pompa 980nm dengan Sirkuit Penggerak Bawaan. Pilih port yang benar, atur arus dan suhu, lalu klik tombol buka. (Untuk mencegah kerusakan, tingkatkan drive arus perlahan pada pengoperasian awal. Jangan langsung menerapkan arus penuh.)

Step6.Setelah digunakan, klik tombol tutup, matikan catu daya, dan putuskan sambungan sambungan serat.

Informasi pemesanan

misalnya: BLD-976-6HSM-FA-MP1

(Informasi pemesanan: Modul Laser Dioda Pompa 980nm dengan Bawaan Sirkuit Penggerak, 976nm, daya keluaran 600mW, dengan serat SM Hi1060, FC/APC konektor, perlindungan terhadap cahaya pantulan 1064 nm, paket modul).

*Dilengkapi dengan pelindung pompa, redaman daya keluaran 10–15%.

Untuk persyaratan khusus lainnya, silakan hubungi: sales06@boxoptronics.com

Lembar Data dan Lembar ujian

Lembar Data

Lembar ujian

Ketentuan kutipan dan pembayaran

● Ketentuan penawaran

(1) EXW:

Jika Anda memiliki akun DHL/UPS/FedEx, Box Optronics menyarankan untuk menggunakannya EXW. Kami mengirim melalui akun Anda; kami tidak membebankan biaya pengiriman.

(2) DAP:

Jika Anda tidak memiliki akun, harap bayar di muka biaya pengirimannya produk.

● Ketentuan pembayaran

PayPal dan T/T tersedia.

Waktu memimpin

Dibutuhkan sekitar 10 hari kerja untuk produksi. (Jika ada beberapa dalam stok, itu akan dikirim lebih cepat.)

Logistik internasional mungkin memakan waktu 3-5 hari kerja.

Catatan Operasi dan Pemeliharaan

● Saat menggunakan modul sumber cahaya untuk waktu yang lama, pastikan untuk melakukannya pertimbangkan pembuangan panas dan ventilasi dengan memasang modul ke pemanas tenggelam.

● Saat memulai, pertama-tama pastikan sakelar daya dan saklar kunci berada pada posisi “off”, kemudian sambungkan catu daya. Saat mematikan, matikan dulu saklar kunci; tunggu sampai indikatornya lampu telah padam sebelum memutus catu daya. Tidak pernah secara langsung memutus aliran listrik saat peralatan sedang beroperasi.

● Hindari sering mencolokkan/mencabut konektor fiber untuk mencegahnya akumulasi debu dan kerusakan permukaan akhir.

● Bersihkan konektor fiber dengan lap bebas serabut dan periksa dengan a detektor permukaan ujung serat sebelum sambungan. Selalu sambungkan/putuskan sambungan serat tanpa listrik untuk menghindari terbakarnya permukaan ujung. Tutup konektor yang tidak digunakan dengan penutup debu.

● Simpan peralatan di lingkungan yang kering dan bebas kelembapan.

Jaminan Mutu dan Layanan Purna Jual

● Masa Garansi:

Perbaikan atau penggantian gratis untuk cacat yang bukan disebabkan oleh manusia dalam waktu 1 tahun sejak pembelian. Layanan pemeliharaan berbayar tersedia setelah 1 tahun.

● Pengecualian dari Garansi Gratis:

Selama masa garansi gratis, layanan perbaikan atau penggantian gratis Akan diberikan untuk kesalahan yang disebabkan oleh masalah kualitas produk. Namun, Kotak Optronics berhak menolak layanan perbaikan gratis berikut ini kasus dalam masa garansi:

(1) Kerusakan yang disebabkan oleh faktor alam (misalnya petir, debu) atau pengaruh lingkungan.

(2) Kerusakan karena pengoperasian yang tidak tepat oleh pengguna.

(3) Kerusakan fisik yang jelas disebabkan oleh kesalahan manusia.

(4) Pembongkaran, modifikasi, atau perbaikan yang tidak sah.

(5) Label jaminan pada wadahnya berubah atau tidak lengkap.

(6) Kerusakan atau kehilangan selama pengangkutan.

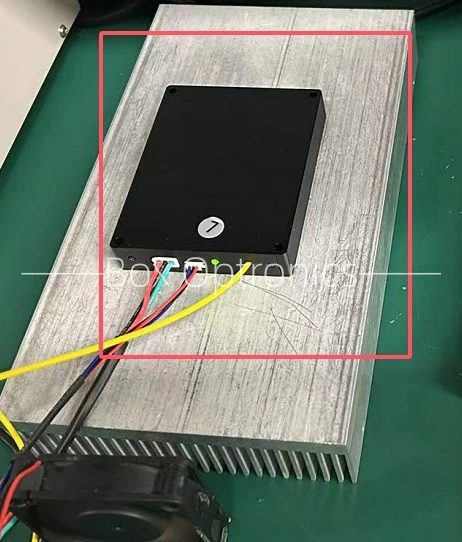

* pembuangan panas untuk penggunaan jangka panjang
