Dioda Laser Pompa Berpendingin TEC 980nm

Daftar isi

1. Pengenalan Dioda Laser Pompa Berpendingin TEC 980nm

2. Spesifikasi Teknis

3. Fitur Produk

4. Aplikasi Khas

5. Contoh pengepakan

6. Informasi Pemesanan

7. Lembar data dan lembar tes

8. Ketentuan penawaran dan pembayaran

9. Waktu tunggu

10. Catatan Operasi

11. Jaminan Kualitas dan Layanan Purna Jual

Pengenalan Produk

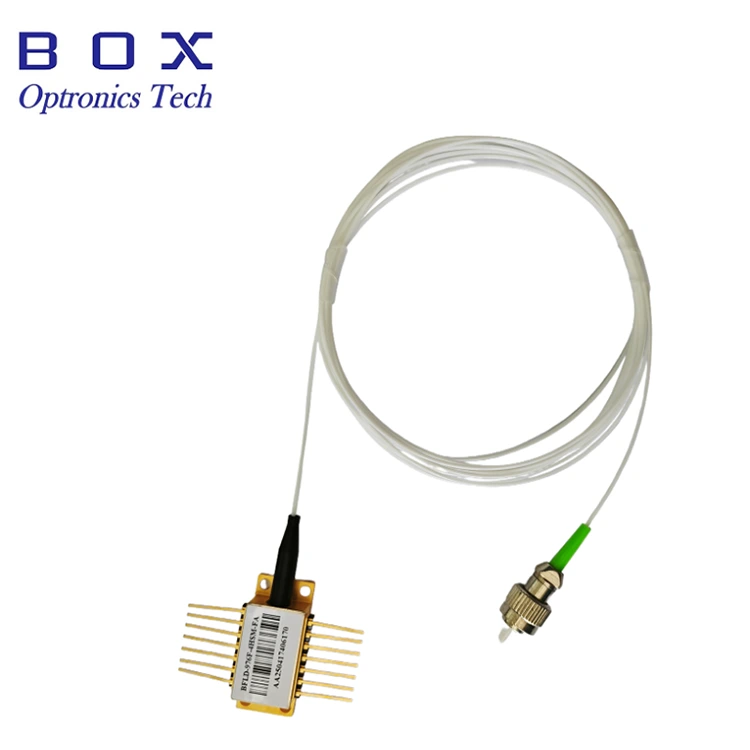

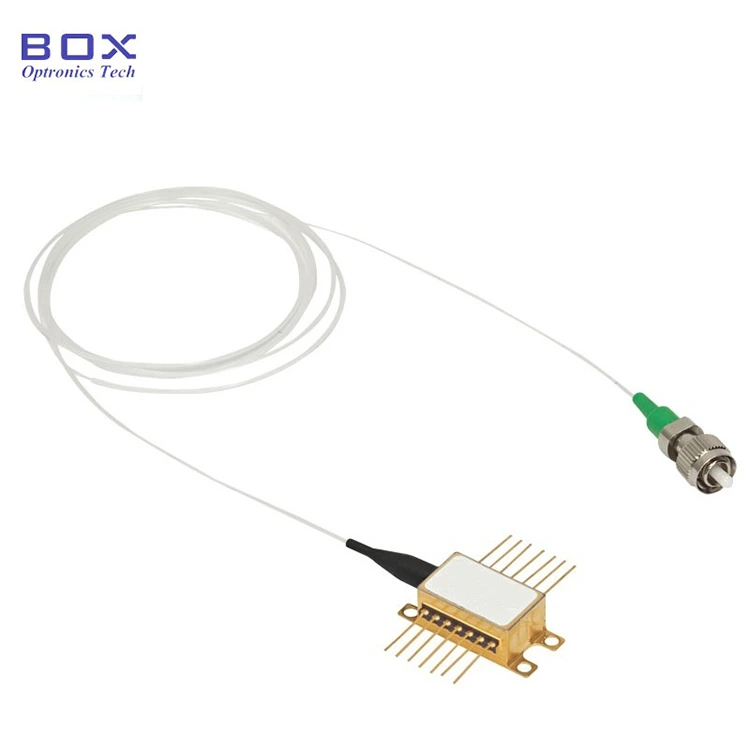

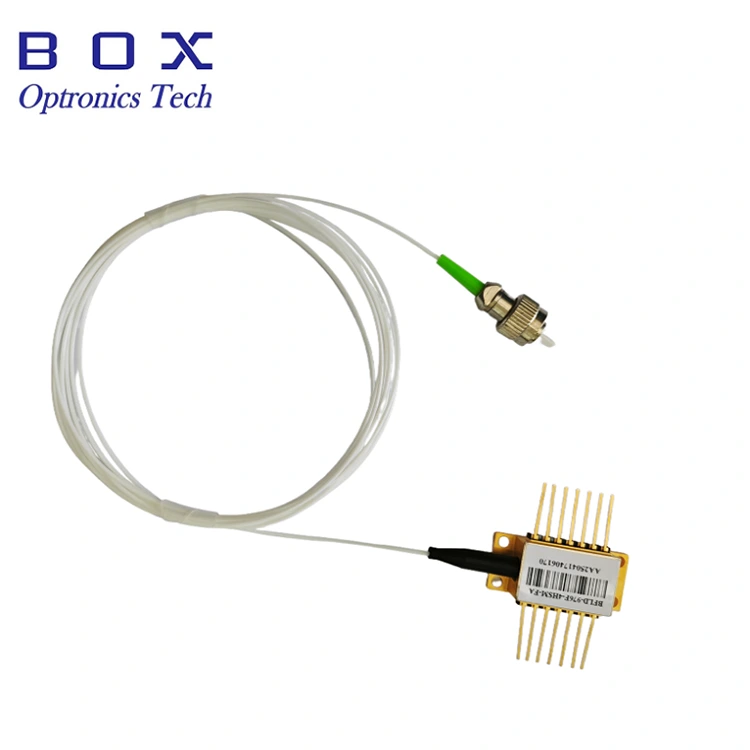

Dioda Laser Pompa Berpendingin TEC 980nm adalah komponen optoelektronik berkinerja tinggi untuk komunikasi optik, amplifier serat, dan pemompaan laser. Pendinginan TEC internal memastikan output stabil. Panjang gelombang pusat adalah 974nm atau 976nm, opsional. Paket kupu-kupu 14-pin. Daya keluaran 200mW/ 400mW/ 600mW. Dikuncir dengan serat SM atau serat PM. Garansi 12 bulan. Perangkat ini sensitif terhadap listrik statis. Tindakan perlindungan antistatis untuk perangkat harus diperhatikan dengan ketat.

Spesifikasi Produk

Fitur Produk

Daya pengoperasian bebas kekusutan hingga 600mW.

Serat SM dan serat PM bersifat opsional.

Stabilisasi kisi Fiber Bragg.

Pendingin TEC, termistor, dan dioda monitor terintegrasi.

Aplikasi Produk

Pemompaan penguat serat.

Penginderaan & pengukuran.

transmisi CATV.

sistem DWDM.

Sistem Femtodetik.

Detail Produk

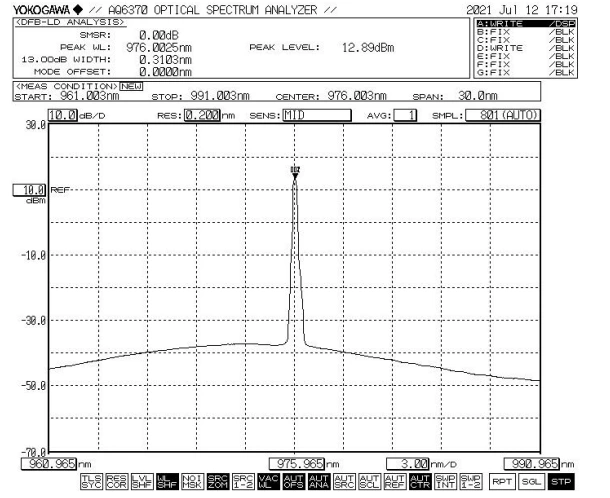

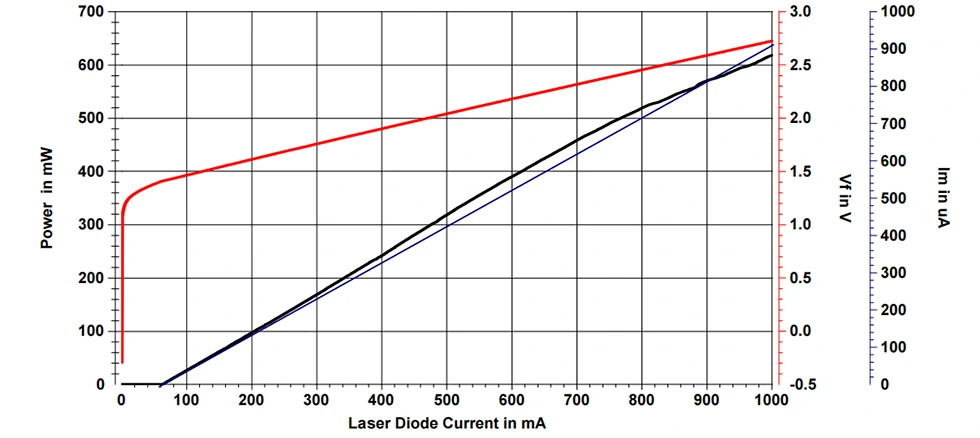

Spektrum & PIV tipikal: 976nm, toleransi WL +/- 1nm, 600mW

Contoh pengepakan

*Perangkat mandiri; tidak ada driver bawaan (driver eksternal opsional).

Informasi pemesanan

misalnya: BFLD-976F-6HSM-N0

(Informasi pemesanan: Dioda Laser Pompa Berpendingin TEC 980nm, paket kupu-kupu, 976nm, dengan FBG, daya keluaran 600mW, serat SM, tanpa konektor, serat telanjang).

Untuk persyaratan khusus lainnya, silakan hubungi: sales06@boxoptronics.com

Lembar Data dan Lembar Tes

Lembar Data

Lembar ujian

Ketentuan penawaran dan pembayaran

Ketentuan kutipan

(1) EXW:

Jika Anda memiliki akun DHL/ UPS/FedEx, Box Optronics menyarankan untuk menggunakan EXW. Kami mengirim melalui akun Anda; kami tidak membebankan biaya pengiriman.

(2) DAP:

Jika Anda tidak memiliki akun, harap membayar di muka biaya pengiriman produk.

Ketentuan pembayaran

PayPal dan T/T tersedia.

Waktu memimpin

Dibutuhkan sekitar 10 hari kerja untuk produksi. (Jika ada stok, akan dikirim lebih cepat.)

Logistik internasional mungkin memakan waktu 3-5 hari kerja.

Catatan Operasi

Saat beroperasi, perangkat ini memancarkan sinar laser intensitas tinggi; jangan melihat langsung ke permukaan ujung serat, karena dapat menyebabkan cedera mata.

Perangkat ini sensitif terhadap elektrostatis; oleh karena itu, kepatuhan yang ketat terhadap tindakan perlindungan antistatis diperlukan selama pengemasan, pengangkutan, dan penggunaan. Selain itu, tindakan pencegahan harus diambil untuk mencegah lonjakan pasokan listrik, karena kegagalan melakukan hal ini dapat mengakibatkan kerusakan permanen pada perangkat (misalnya, memastikan peralatan terhubung ke ground dengan benar dan mengenakan tali pergelangan tangan antistatis).

Serat optik bersifat rapuh; jangan gunakan serat untuk menarik perangkat. Saat memasukkan atau melepas perangkat dari soketnya, jangan menekan atau menarik selongsong yang terletak di bagian belakang rumah perangkat. Untuk perangkat yang dilengkapi konektor, pastikan perangkat dan konektor serat diangkat secara bersamaan selama pemasangan atau pelepasan.

Jika pin memerlukan penyolderan, suhu penyolderan tidak boleh melebihi 260°C, dan waktu penyolderan tidak boleh melebihi 10 detik. Perhatian khusus harus diberikan pada hal-hal berikut: selama proses penyolderan, perangkat harus dalam keadaan mati, dan besi solder harus diarde dengan benar.

Sebelum menyalakan semua komponen, aktifkan pendingin terlebih dahulu, lalu lanjutkan dengan langkah peningkatan daya bertahap untuk mencegah chip terlalu panas dan kelebihan beban.

Jaminan Kualitas dan Layanan Purna Jual

Masa Garansi:

Perbaikan atau penggantian gratis untuk cacat yang bukan disebabkan oleh manusia dalam waktu 1 tahun sejak pembelian. Layanan pemeliharaan berbayar tersedia setelah 1 tahun.

Pengecualian dari Garansi Gratis:

Selama masa garansi gratis, layanan perbaikan atau penggantian gratis akan diberikan untuk kesalahan yang disebabkan oleh masalah kualitas produk. Namun, Box Optronics berhak menolak layanan perbaikan gratis dalam kasus berikut dalam masa garansi:

(1) Kerusakan yang disebabkan oleh faktor alam (misalnya petir, debu) atau pengaruh lingkungan.

(2) Kerusakan karena pengoperasian yang tidak tepat oleh pengguna.

(3) Kerusakan fisik yang jelas disebabkan oleh kesalahan manusia.

(4) Pembongkaran, modifikasi, atau perbaikan yang tidak sah.

(5) Label jaminan pada wadahnya berubah atau tidak lengkap.

(6) Kerusakan atau kehilangan selama pengangkutan.

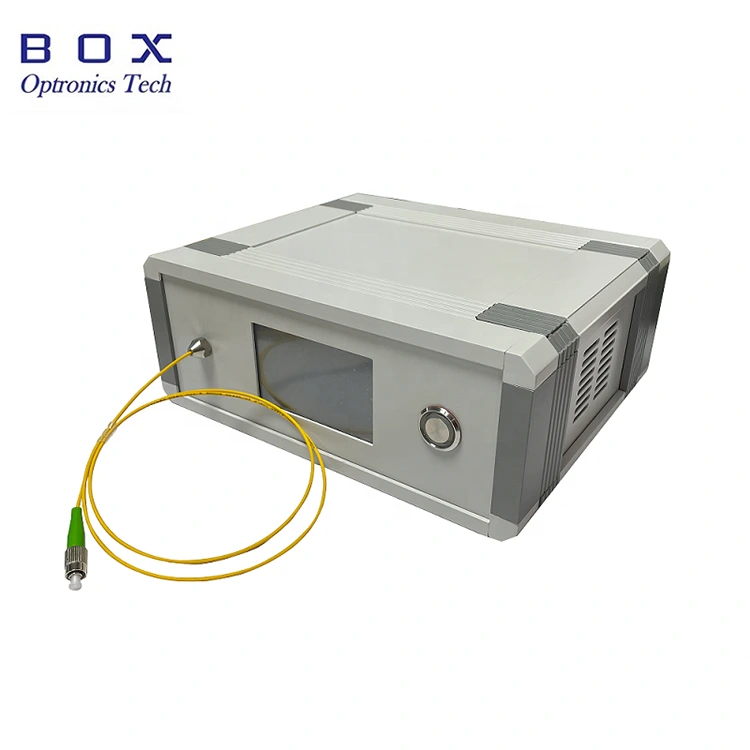

Tersedia dalam paket benchtop dengan tampilan layar sentuh; memancarkan cahaya segera setelah dinyalakan.
