Sumber Cahaya Pita Lebar SLD 1310nm

Daftar isi

1. Pengenalan Sumber Cahaya Broadband SLD 1310nm

2. Spesifikasi Produk

3. Fitur Produk

4. Aplikasi Khas

5. Detail Produk

6. Informasi Pemesanan

7. Lembar data dan lembar tes

8. Ketentuan penawaran dan pembayaran

9. Panduan Pengoperasian

10. Catatan Pengoperasian dan Perawatan

11. Jaminan Kualitas dan Layanan Purna Jual

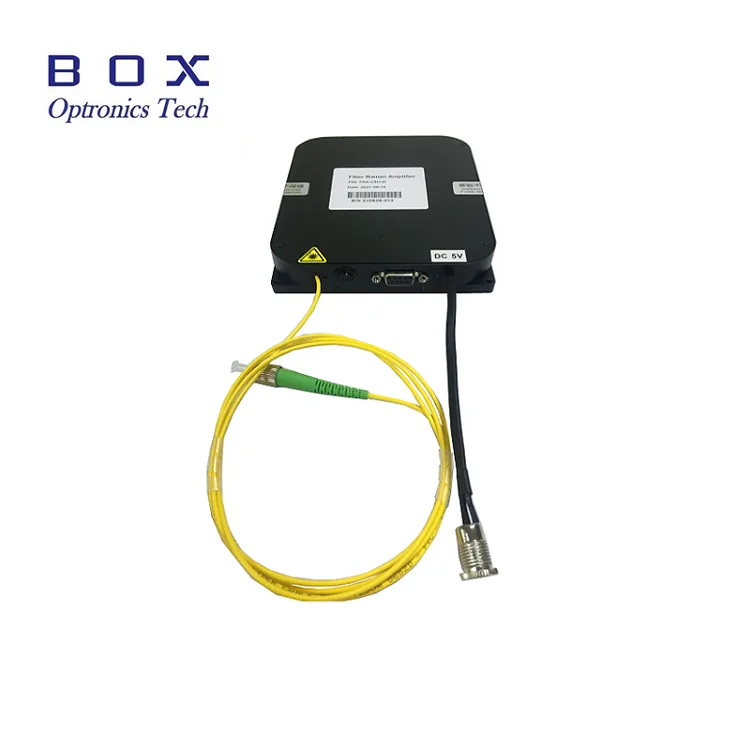

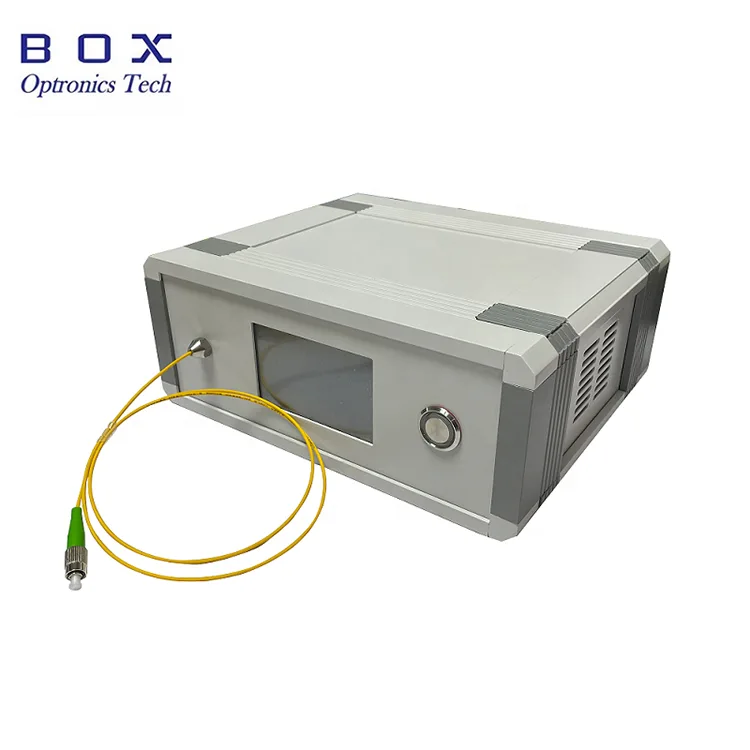

Pengenalan Produk-Sumber Cahaya Broadband SLD 1310nm

Sumber Cahaya Broadband SLD 1310nm menghasilkan emisi broadband yang stabil dan koherensi rendah dengan lebar spektral biasanya >30nm dan daya output tersedia pada 1/3/10/15mW. Kopling Serat SMF-28e atau PM, riak spektral rendah, dan paket ringkas menjadikannya ideal untuk penginderaan serat optik, pencitraan OCT, dan pengukuran optik presisi. Sumber cahaya broadband SLD ini dioptimalkan untuk komunikasi optik, pencitraan biomedis, dan aplikasi pengujian perangkat serat optik.

Spesifikasi Produk-Sumber Cahaya Broadband SLD 1310nm

Fitur Produk-Sumber Cahaya Broadband SLD 1310nm

● 1/3/10/15mW Berbagai tingkat daya tersedia untuk memenuhi berbagai kebutuhan;l

● Spektrum luas;

● Riak spektral rendah;

● Paket dan ukuran yang disesuaikan.

Aplikasi Produk-Sumber Cahaya Broadband SLD 1310nm

● Penginderaan Serat Optik;

● Pencitraan medis;

● Pengukuran presisi;

● Uji perangkat serat optik.

Detail Produk-Sumber Cahaya Broadband SLD 1310nm

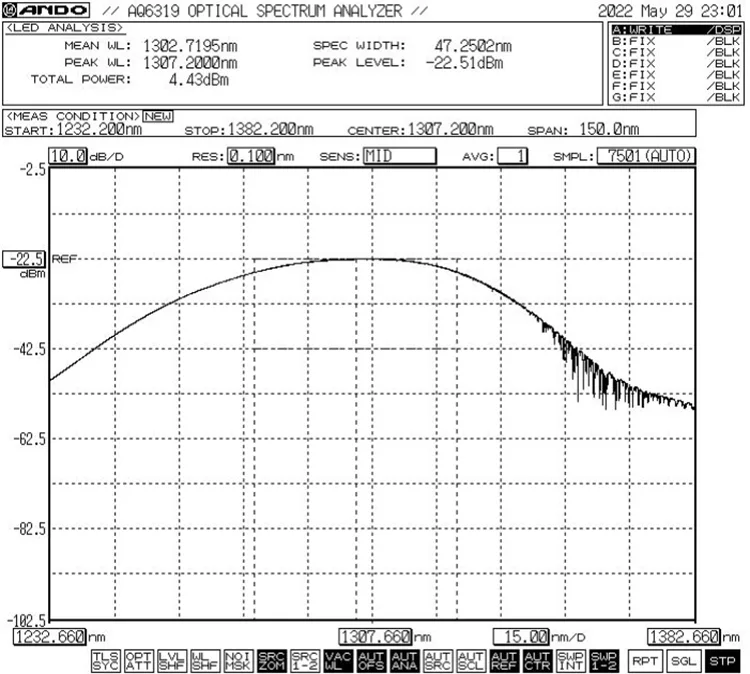

● Referensi Spektral: -3dB Bandwidth Min.30nm

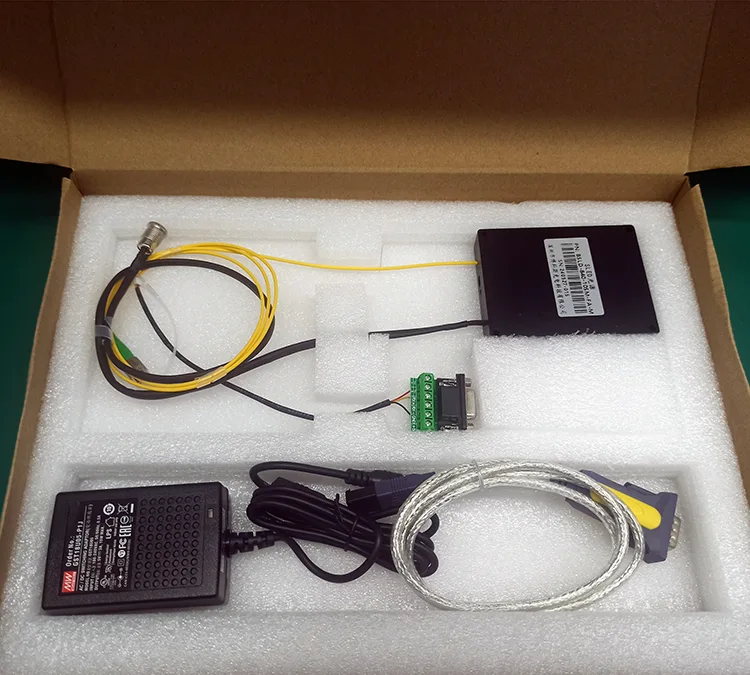

● Aksesori Standar

Informasi pemesanan-SLD Broadband Light Source 1310nm

misalnya: BSLD-1310-10SM-FA-M

(Informasi pemesanan: Sumber Cahaya Broadband SLD 1310nm, daya keluaran 10mW, serat SM, dengan konektor FC/APC, paket modul).

Lembar Data dan Lembar Uji-Sumber Cahaya Broadband SLD 1310nm

Lembar Data

Lembar ujian

Ketentuan penawaran dan pembayaran-SLD Broadband Light Source 1310nm

● Ketentuan penawaran

(1) EXW

(2) DAP

(3) Lainnya

● Ketentuan pembayaran

PayPal dan T/T tersedia.

Langkah Operasi-Sumber Cahaya Broadband SLD 1310nm

Langkah1. Membongkar: Sebelum perakitan, periksa apakah semua aksesori sudah lengkap.

Langkah2. Catu daya: Terhubung ke catu daya switching DC atau catu daya teregulasi yang memenuhi persyaratan catu dayanya. Gunakan hanya adaptor daya asli yang cocok (DC5V atau DC12V). Adaptor daya yang tidak tepat dapat merusak sumber cahaya. (Adaptor daya disediakan sesuai dengan volume lokaltage standar.)

Langkah3. Menghubungkan serat keluaran: Buka penutup debu pada konektor atau flensa serat, periksa permukaan ujung serat, dan sambungkan serat atau sambungkan serat ke perangkat atau meteran listrik yang akan diuji setelah dipastikan tidak ada polusi dan kerusakan.

Setp4. Hubungkan ke komputer host: Gunakan Kabel Port Hijau dan Kabel Data USB-RS485 DB9 untuk menghubungkan Sumber Cahaya Broadband SLD 1310nm dan komputer; komputer harus terlebih dahulu menginstal driver port serial khusus untuk mengidentifikasi kabel data port serial USB-RS485, jika tidak, perangkat lunak komputer host dan modul sumber cahaya tidak dapat dihubungkan dan dikomunikasikan dengan benar. Silakan tanyakan kepada Box Optronics tentang pengemudinya.

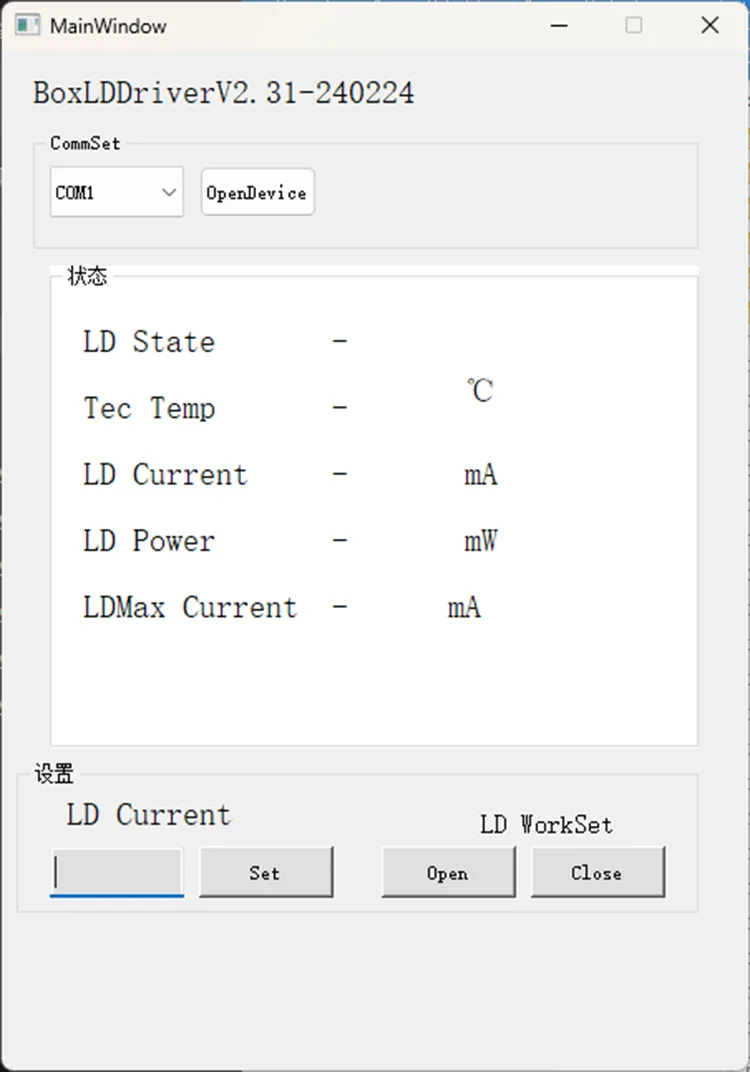

Langkah5. Perangkat lunak kontrol: Box Optronics menyediakan perintah serial atau perangkat lunak PC untuk mengontrol arus LD Sumber Cahaya Broadband SLD 1310nm. Pilih port yang benar, atur arusnya, lalu klik tombol buka. (Untuk mencegah kerusakan, naikkan arus penggerak secara perlahan pada pengoperasian awal. Jangan langsung menggunakan arus penuh.)

Langkah6. Setelah digunakan, klik tombol tutup, matikan catu daya, dan putuskan sambungan fiber.

Catatan Pengoperasian dan Pemeliharaan-Sumber Cahaya Broadband SLD 1310nm

● Bersihkan konektor serat dengan lap bebas serabut dan periksa dengan detektor permukaan ujung serat sebelum penyambungan. Selalu sambungkan/putuskan sambungan serat tanpa listrik untuk menghindari terbakarnya permukaan ujung. Konektor serat optik harus ditutup dengan penutup debu.

● Hindari sering memasang/mencabut konektor fiber untuk mencegah penumpukan debu dan kerusakan permukaan ujung.

● Harap berhati-hati terhadap kelembapan, debu, dan korosi; simpan di tempat yang kering.

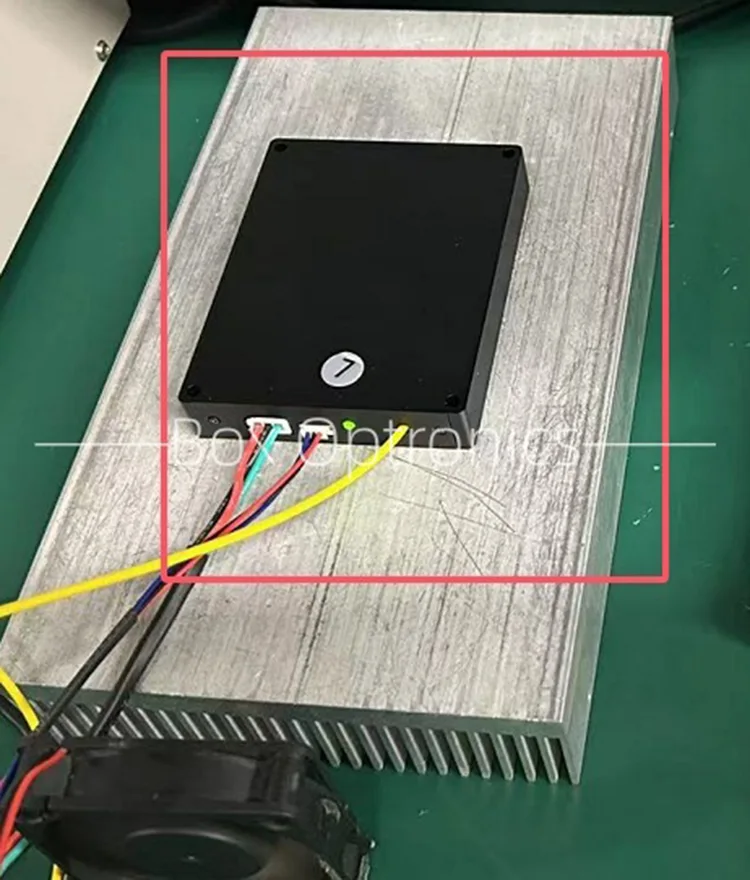

● Jika digunakan dalam jangka waktu lama, letakkan di atas unit pendingin.

Jaminan Kualitas dan Layanan Purna Jual-Sumber Cahaya Broadband SLD 1310nm

● Masa Garansi:

Perbaikan atau penggantian gratis untuk cacat yang bukan disebabkan oleh manusia dalam waktu 1 tahun sejak pembelian. Layanan pemeliharaan berbayar tersedia setelah 1 tahun.

● Pengecualian dari Garansi Gratis:

Selama masa garansi gratis, layanan perbaikan atau penggantian gratis akan diberikan untuk kesalahan yang disebabkan oleh masalah kualitas produk. Namun, Box Optronics berhak menolak layanan perbaikan gratis dalam kasus berikut dalam masa garansi:

(1) Kerusakan yang disebabkan oleh faktor alam (misalnya petir, debu) atau pengaruh lingkungan.

(2) Kerusakan karena pengoperasian yang tidak tepat oleh pengguna.

(3) Kerusakan fisik yang jelas disebabkan oleh kesalahan manusia.

(4) Pembongkaran, modifikasi, atau perbaikan yang tidak sah.

(5) Label jaminan pada wadahnya berubah atau tidak lengkap.

(6) Kerusakan atau kehilangan selama pengangkutan.
