Dioda Laser Kereta Luncur 1060nm 5mW

Daftar isi

1. Pengenalan Dioda Laser SLED 1060nm 5mW

2. Spesifikasi Teknis

3. Fitur Produk

4. Aplikasi Khas

5. Contoh pengepakan

6. Informasi Pemesanan

7. Lembar Data

8. Ketentuan penawaran dan pembayaran

9. Waktu tunggu

10. Catatan Operasi

11. Jaminan Kualitas dan Layanan Purna Jual

Pengenalan Produk

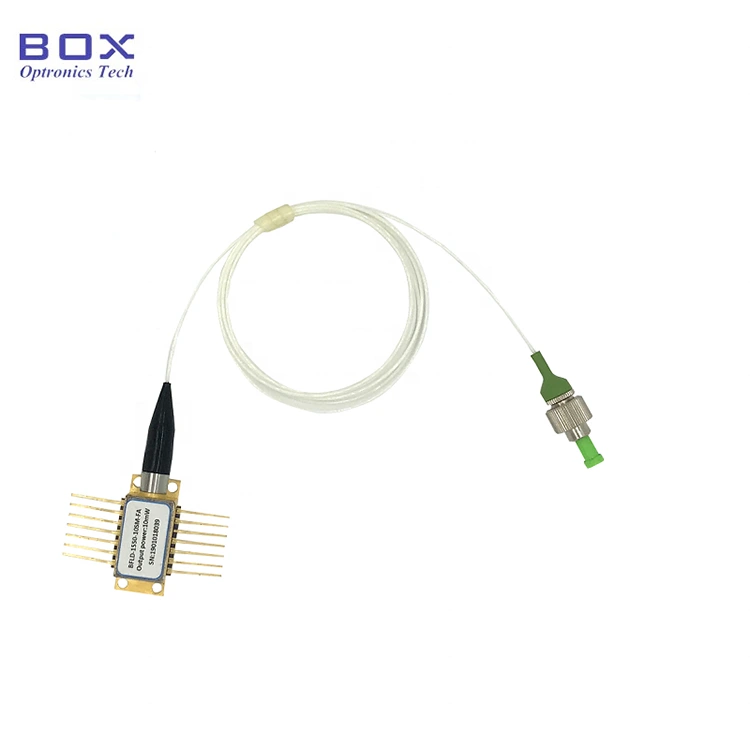

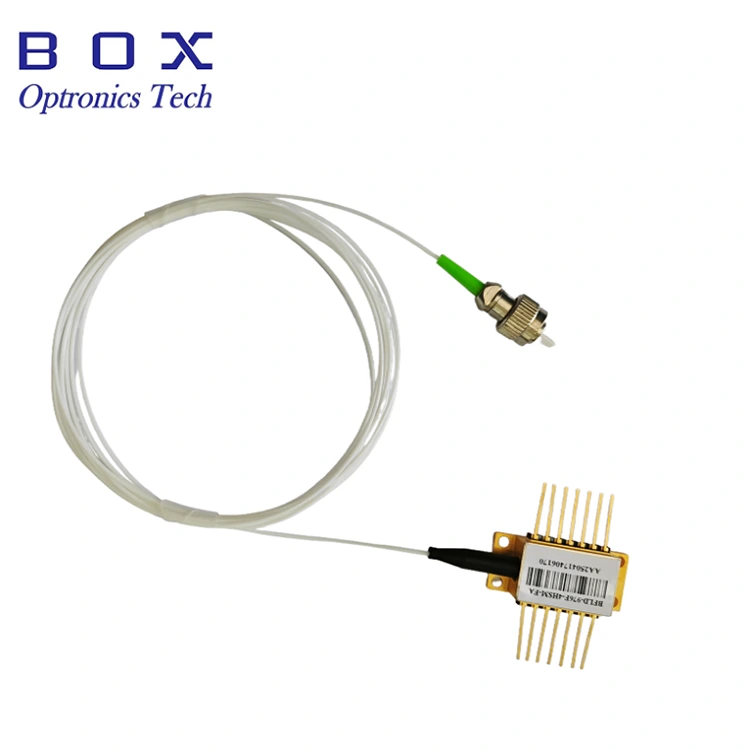

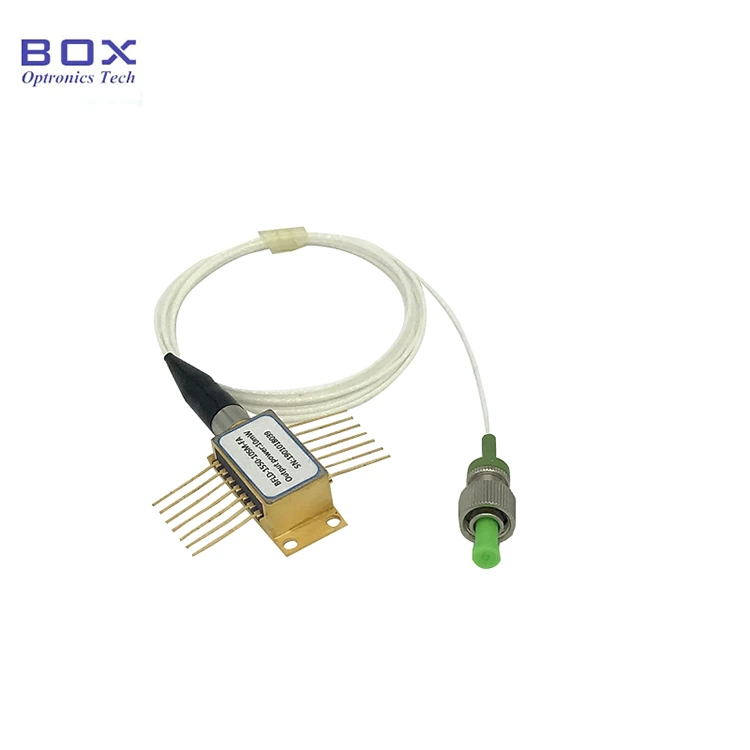

Ini adalah Dioda Laser SLED 1060nm 5mW dengan paket kupu-kupu 14-pin. Ia memiliki daya keluaran hingga 5mW, bandwidth lebih dari 15nm 3dB, dan mengintegrasikan TEC dan termistor untuk spektrum yang stabil dan halus. Cocok untuk tomografi koherensi optik (OCT). Jika pin memerlukan penyolderan, suhu penyolderan tidak boleh melebihi 260°C, dan waktu penyolderan tidak boleh melebihi 10 detik.

Spesifikasi Produk

Fitur Produk

● kuncir SM Hi1060 atau PM980;

● Daya keluaran hingga 5mW;

● Paket BTF 14-pin dengan TEC dan Monitor PD.

Aplikasi Produk

● Giroskop serat optik;

● Sistem penginderaan serat optik;

● Sistem peralatan optik.

Detail Produk

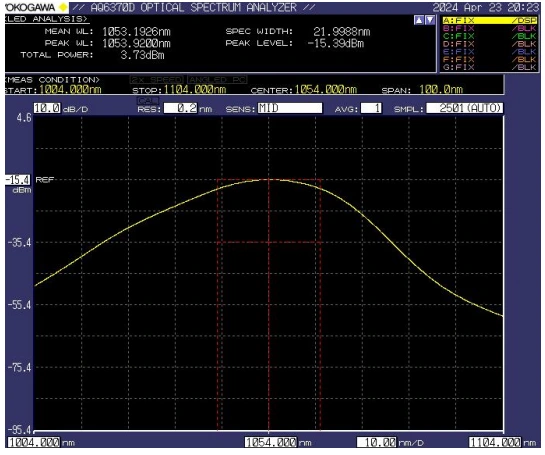

● Spektrum tipikal: -3dB Bandwidth Min.15nm / Typ.20nm

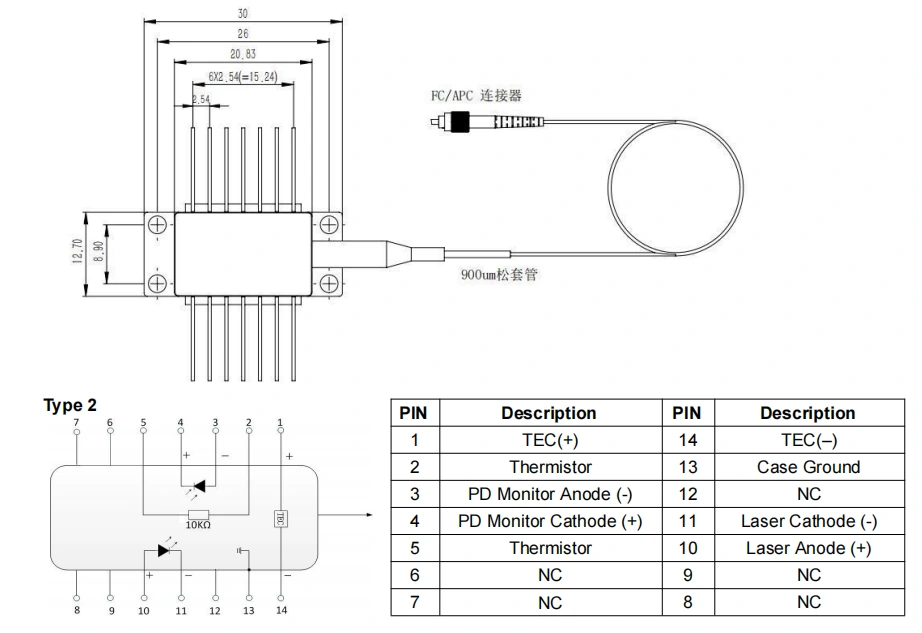

● Gambar paket & Definisi PIN-OUT (Satuan: mm) - Dioda Laser SLED 1060nm 5mW

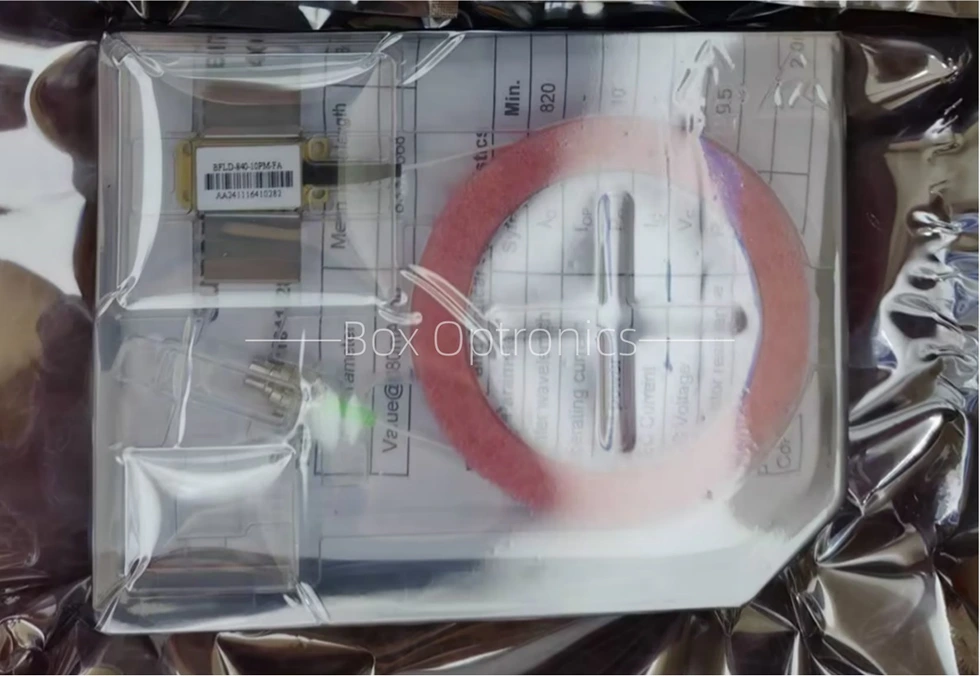

● Contoh pengepakan

*Perangkat mandiri; tidak ada driver bawaan (driver eksternal opsional).

Informasi pemesanan

misalnya: BFSLD-1060-5SM-FA

(Informasi pemesanan: Dioda Laser SLED 1060nm 5mW, paket kupu-kupu, dengan serat SM  Hi1060, konektor FC/APC).

Untuk persyaratan khusus lainnya, silakan hubungi: sales06@boxoptronics.com

Lembar Data

Lembar Data

Ketentuan penawaran dan pembayaran

● Ketentuan penawaran

(1) EXW:

Jika Anda memiliki akun DHL/ UPS/FedEx, Box Optronics menyarankan untuk menggunakan EXW. Kami mengirim melalui akun Anda; kami tidak membebankan biaya pengiriman.

(2) DAP:

Jika Anda tidak memiliki akun, harap membayar di muka biaya pengiriman produk.

● Ketentuan pembayaran

PayPal dan T/T tersedia.

Waktu memimpin

Dibutuhkan sekitar 10 hari kerja untuk produksi. (Jika ada stok, akan dikirim lebih cepat.)

Logistik internasional mungkin memakan waktu 3-5 hari kerja.

Catatan Operasi

● Saat dioperasikan, perangkat ini memancarkan sinar laser intensitas tinggi; jangan melihat langsung ke permukaan ujung serat, karena dapat menyebabkan cedera mata.

● Perangkat ini sensitif terhadap elektrostatis; oleh karena itu, kepatuhan yang ketat terhadap tindakan perlindungan antistatis diperlukan selama pengemasan, pengangkutan, dan penggunaan. Selain itu, tindakan pencegahan harus diambil untuk mencegah lonjakan pasokan listrik, karena kegagalan melakukan hal ini dapat mengakibatkan kerusakan permanen pada perangkat (misalnya, memastikan peralatan terhubung ke ground dengan benar dan mengenakan tali pergelangan tangan antistatis).

● Serat optik bersifat rapuh; jangan gunakan serat untuk menarik perangkat. Saat memasukkan atau melepas perangkat dari soketnya, jangan menekan atau menarik selongsong yang terletak di bagian belakang rumah perangkat. Untuk perangkat yang dilengkapi konektor, pastikan perangkat dan konektor serat diangkat secara bersamaan selama pemasangan atau pelepasan.

● Jika pin memerlukan penyolderan, suhu penyolderan tidak boleh melebihi 260°C, dan waktu penyolderan tidak boleh lebih dari 10 detik. Perhatian khusus harus diberikan pada hal-hal berikut: selama proses penyolderan, perangkat harus dalam keadaan mati, dan besi solder harus diarde dengan benar.

● Selama proses penyalaan, jangan sekali-kali mengalirkan arus tinggi secara langsung, karena berisiko merusak chip. Sebagai gantinya, nyalakan perangkat pada level arus yang mendekati ambang batas chip, lalu tingkatkan arus secara bertahap sedikit demi sedikit hingga level yang diinginkan tercapai.

● Sebelum menyalakan semua komponen, aktifkan pendingin terlebih dahulu, lalu lanjutkan dengan langkah peningkatan daya bertahap untuk mencegah chip terlalu panas dan kelebihan beban.

Jaminan Kualitas dan Layanan Purna Jual

● Masa Garansi:

Perbaikan atau penggantian gratis untuk cacat yang bukan disebabkan oleh manusia dalam waktu 1 tahun sejak pembelian. Layanan pemeliharaan berbayar tersedia setelah 1 tahun.

● Pengecualian dari Garansi Gratis:

Selama masa garansi gratis, layanan perbaikan atau penggantian gratis akan diberikan untuk kesalahan yang disebabkan oleh masalah kualitas produk. Namun, Box Optronics berhak menolak layanan perbaikan gratis dalam kasus berikut dalam masa garansi:

(1) Kerusakan yang disebabkan oleh faktor alam (misalnya petir, debu) atau pengaruh lingkungan.

(2) Kerusakan karena pengoperasian yang tidak tepat oleh pengguna.

(3) Kerusakan fisik yang jelas disebabkan oleh kesalahan manusia.

(4) Pembongkaran, modifikasi, atau perbaikan yang tidak sah.

(5) Label jaminan pada wadahnya berubah atau tidak lengkap.

(6) Kerusakan atau kehilangan selama pengangkutan.
