Sumber Cahaya Broadband SLD 840nm 10mW 40nm

Daftar isi

1. Pengenalan Sumber Cahaya Broadband SLD 840nm 10mW 40nm

2. Spesifikasi Teknis

3. Fitur Produk

4. Aplikasi Khas

5. Detail Produk

6. Panduan Pengoperasian yang Aman

7. Informasi Pemesanan

8. Lembar data dan lembar tes

9. Ketentuan penawaran dan pembayaran

10. Waktu tunggu

11. Catatan Pengoperasian dan Perawatan

12. Jaminan Kualitas dan Layanan Purna Jual

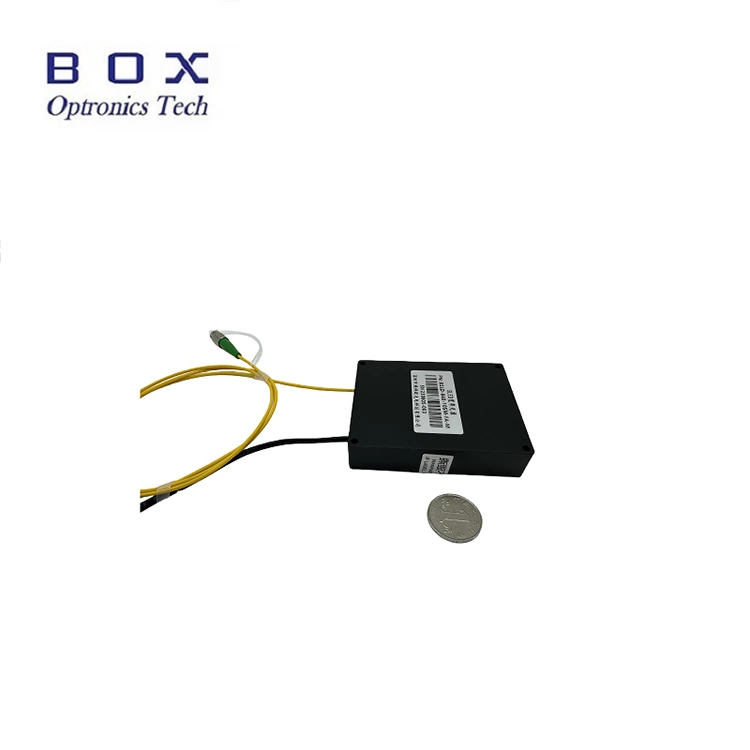

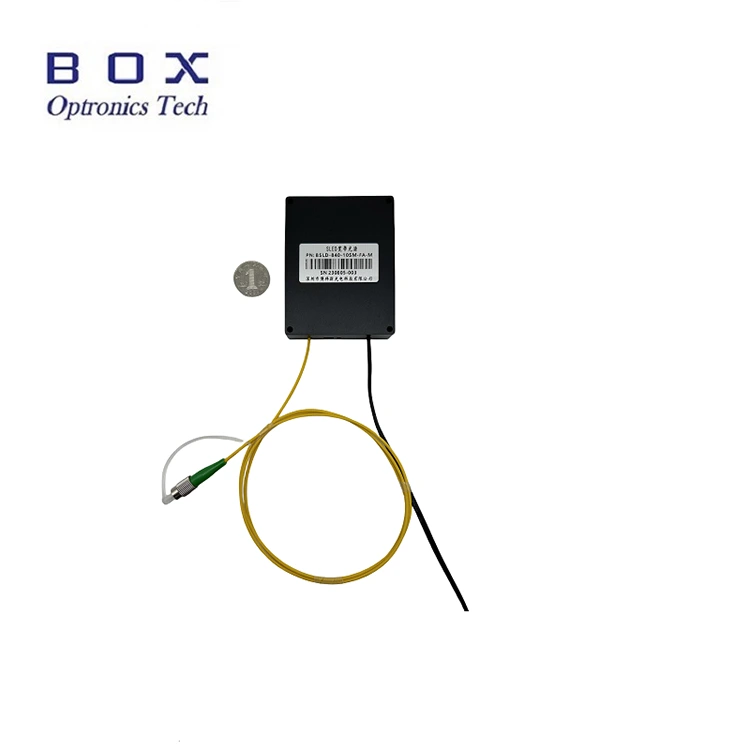

Perkenalan Produk-Sumber Cahaya Broadband SLD 840nm 10mW 40nm

Ini adalah Sumber Cahaya Broadband SLD 840nm 10mW 40nm yang mengadopsi teknologi dioda superluminescent, dengan daya keluaran lebih besar dari 10mW, bandwidth -3dB di atas 40nm, spektrum datar, riak rendah, dan stabilitas jangka panjang yang sangat baik.

Mendukung konfigurasi benchtop dan modular layar sentuh dengan antarmuka komunikasi RS-485 dan perangkat lunak pemantauan untuk integrasi sistem. Cocok untuk penginderaan serat dan pencitraan medis. Harap selalu menyambungkan/melepaskan serat tanpa listrik untuk menghindari terbakar di bagian ujung.

Spesifikasi Produk-Sumber Cahaya Broadband SLD 840nm 10mW 40nm

Fitur Produk-Sumber Cahaya Broadband SLD 840nm 10mW 40nm

Riak spektral rendah; aku

Spektrum datar;

Komunikasi DB9 Female(RS485) untuk integrasi yang mudah;

Daya keluaran dan jenis serat yang disesuaikan.

Aplikasi Produk-Sumber Cahaya Broadband SLD 840nm 10mW 40nm

Penginderaan serat optik;

Pencitraan medis;

Tomografi koherensi optik (OCT).

Detail Produk-Sumber Cahaya Broadband SLD 840nm 10mW 40nm

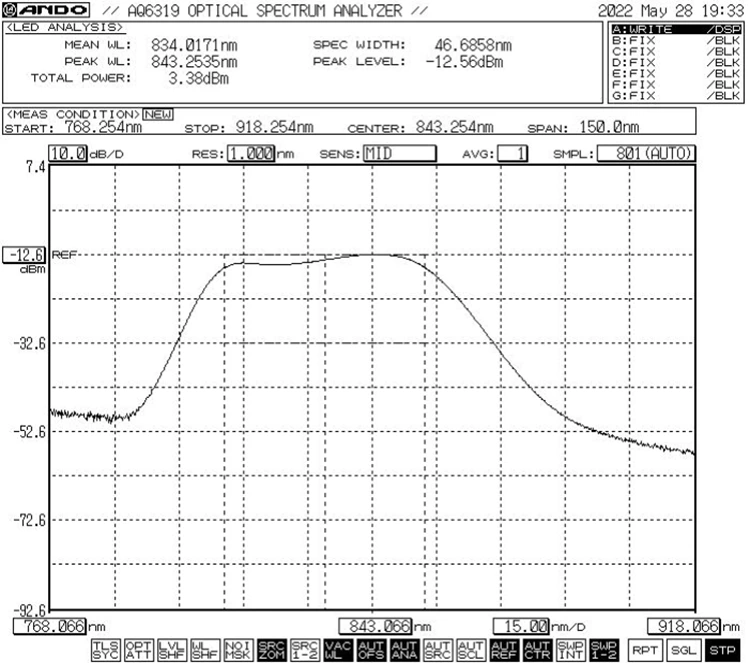

Spektrum umum: -3dB Bandwidth Min.40nm / Typ.45nm

Dimensi (mm)

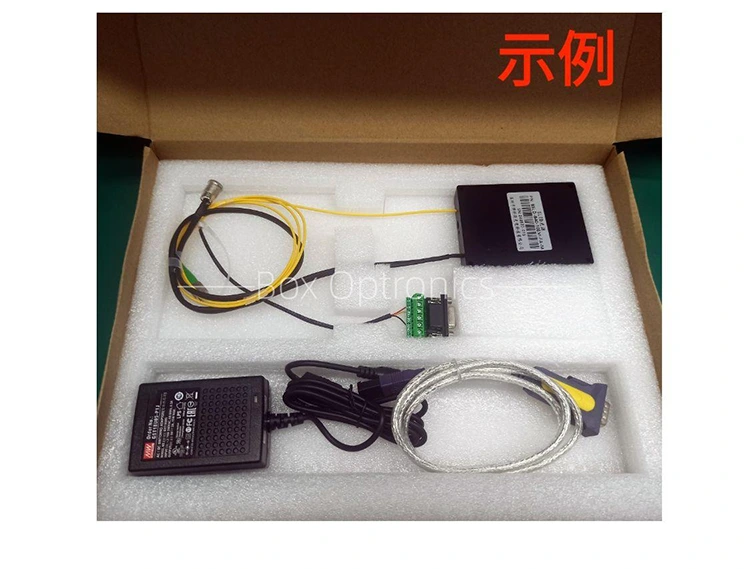

Aksesori Standar

Langkah Operasi-Sumber Cahaya Broadband SLD 840nm 10mW 40nm

Langkah1. Membongkar: Sebelum perakitan, periksa apakah semua aksesori sudah lengkap, termasuk modul sumber cahaya SLED, kabel data USB, kabel port hijau, adaptor daya, laporan pengujian, dll.

Langkah2. Catu daya: Terhubung ke catu daya switching DC atau catu daya teregulasi yang memenuhi persyaratan catu dayanya. Gunakan hanya adaptor daya asli yang cocok (DC5V atau DC12V). Adaptor daya yang tidak tepat dapat merusak sumber cahaya. (Adaptor daya disediakan sesuai dengan volume lokaltage standar.)

Langkah3. Menghubungkan serat keluaran: Buka penutup debu pada konektor atau flensa serat, periksa permukaan ujung serat, dan sambungkan serat atau sambungkan serat ke perangkat atau meteran listrik yang akan diuji setelah dipastikan tidak ada polusi dan kerusakan.

Setp4. Menyambungkan ke komputer host: Gunakan Kabel Port Hijau dan Kabel Data USB-RS485 DB9 untuk menyambungkan Sumber Cahaya Broadband SLD 840nm 10mW 40nm dan komputer; komputer harus terlebih dahulu menginstal driver port serial khusus untuk mengidentifikasi kabel data port serial USB-RS485, jika tidak, perangkat lunak komputer host dan modul sumber cahaya tidak dapat dihubungkan dan dikomunikasikan dengan benar. Silakan tanyakan kepada Box Optronics tentang pengemudinya.

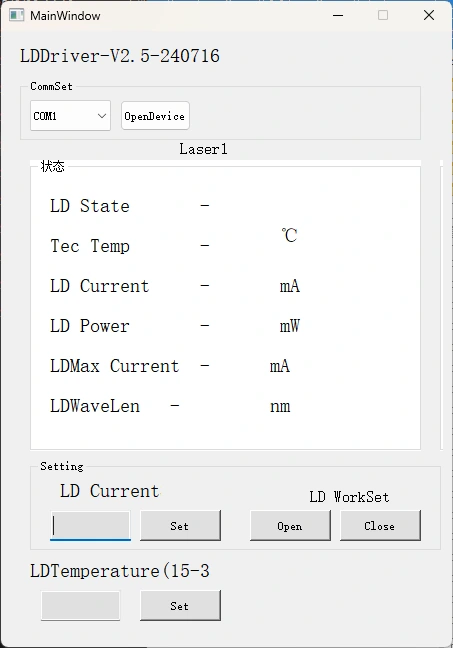

Langkah5. Perangkat lunak kontrol: Box Optronics menyediakan perintah serial atau perangkat lunak PC untuk mengontrol arus LD dan suhu LD dari Sumber Cahaya Broadband SLD 840nm 10mW 40nm. Pilih port yang benar, atur arus dan suhu, lalu klik tombol buka. (Untuk mencegah kerusakan, naikkan arus penggerak secara perlahan pada pengoperasian awal. Jangan langsung menggunakan arus penuh.)

Langkah6. Setelah digunakan, klik tombol tutup, matikan catu daya, dan putuskan sambungan fiber.

Informasi pemesanan-Sumber Cahaya Broadband SLD 840nm 10mW 40nm

misalnya: BSLD-840-104SM-FA-M

(Informasi pemesanan: Sumber Cahaya Broadband SLD 840nm 10mW 40nm, dengan serat SM Hi780, konektor FC/APC, paket modul, catu daya 5VDC).

Untuk persyaratan khusus lainnya, silakan hubungi: sales06@boxoptronics.com

Lembar Data dan Lembar Uji-Sumber Cahaya Broadband SLD 840nm 10mW 40nm

Lembar Data

Lembar ujian

Ketentuan Penawaran dan Pembayaran-Sumber Cahaya Broadband SLD 840nm 10mW 40nm

Ketentuan kutipan

(1) EXW:

Jika Anda memiliki akun DHL/UPS/FedEx, Box Optronics menyarankan untuk menggunakan EXW. Kami mengirim melalui akun Anda; kami tidak membebankan biaya pengiriman.

(2) DAP:

Jika Anda tidak memiliki akun, harap membayar di muka biaya pengiriman produk.

(3) Lainnya

Ketentuan pembayaran

PayPal dan T/T tersedia.

Waktu tunggu-840nm 10mW 40nm SLD Sumber Cahaya Broadband

Produksi: 10 hari kerja. (Jika ada stok, akan dikirim lebih cepat.)

Logistik internasional: 3-5 hari kerja.

Catatan Pengoperasian dan Perawatan-Sumber Cahaya Broadband SLD 840nm 10mW 40nm

Tidak disarankan untuk sering memasukkan atau melepas konektor serat optik pada ujung keluaran, untuk mencegah kontaminasi debu—yang dapat menyebabkan peningkatan kehilangan penyisipan—atau terbakarnya permukaan ujung konektor serat.

Bersihkan konektor serat dengan lap bebas serat dan periksa dengan detektor permukaan ujung serat sebelum penyambungan. Selalu sambungkan/putuskan sambungan serat tanpa listrik untuk menghindari terbakarnya permukaan ujung. Konektor serat optik harus ditutup dengan penutup debu.

Jika serat keluaran perlu disambungkan ke serat lain, disarankan untuk menggunakan fusion splicer.

Harap berhati-hati terhadap kelembapan, debu, dan korosi; simpan di tempat yang kering.

Jaminan Kualitas dan Layanan Purna Jual-Sumber Cahaya Broadband SLD 840nm 10mW 40nm

Masa Garansi:

Perbaikan atau penggantian gratis untuk cacat yang bukan disebabkan oleh manusia dalam waktu 1 tahun sejak pembelian. Layanan pemeliharaan berbayar tersedia setelah 1 tahun.

Pengecualian dari Garansi Gratis:

Selama masa garansi gratis, layanan perbaikan atau penggantian gratis akan diberikan untuk kesalahan yang disebabkan oleh masalah kualitas produk. Namun, Box Optronics berhak menolak layanan perbaikan gratis dalam kasus berikut dalam masa garansi:

(1) Kerusakan yang disebabkan oleh faktor alam (misalnya petir, debu) atau pengaruh lingkungan.

(2) Kerusakan karena pengoperasian yang tidak tepat oleh pengguna.

(3) Kerusakan fisik yang jelas disebabkan oleh kesalahan manusia.

(4) Pembongkaran, modifikasi, atau perbaikan yang tidak sah.

(5) Label garansi pada wadahnya berubah atau tidak lengkap.

(6) Kerusakan atau kehilangan selama pengangkutan.
