Modul Mikro Sumber Cahaya Broadband SLD 1550nm

Daftar isi

1. Pengenalan Modul Mikro Sumber Cahaya Broadband SLD 1550nm

2. Spesifikasi Teknis

3. Fitur Produk

4. Aplikasi Khas

5. Detail Produk

6. Panduan Pengoperasian yang Aman

7. Informasi Pemesanan

8. Lembar data dan lembar tes

9. Ketentuan penawaran dan pembayaran

10. Waktu tunggu

11. Catatan Pengoperasian dan Perawatan

12. Jaminan Kualitas dan Layanan Purna Jual

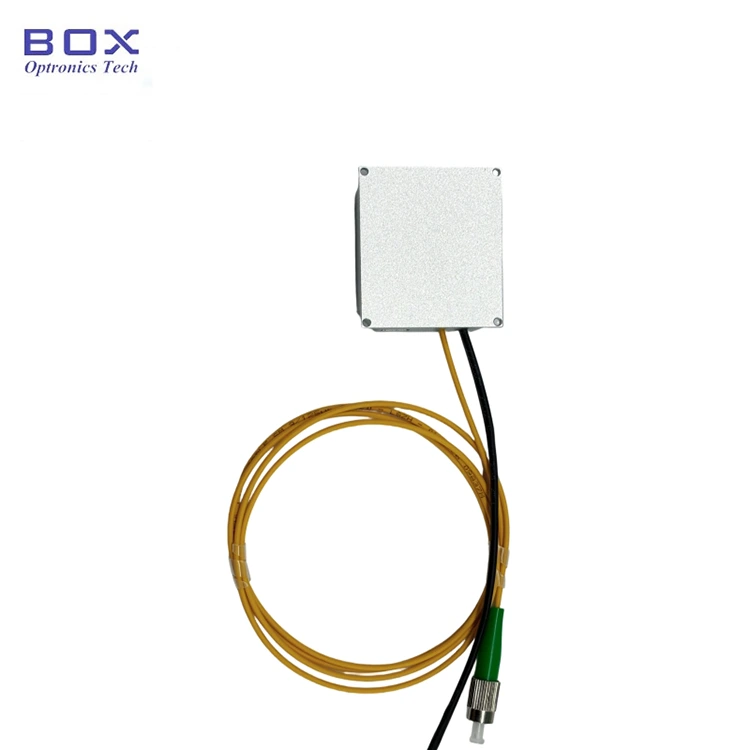

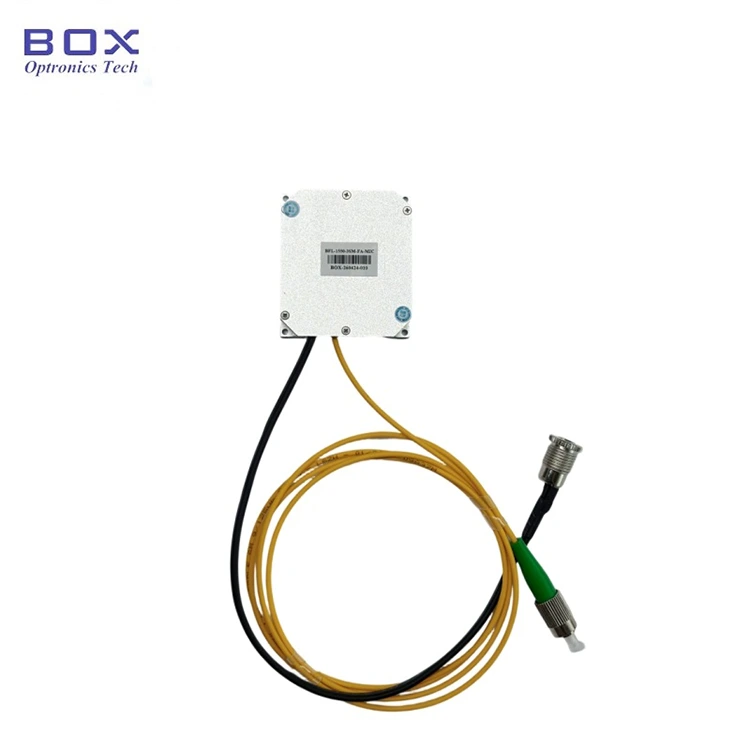

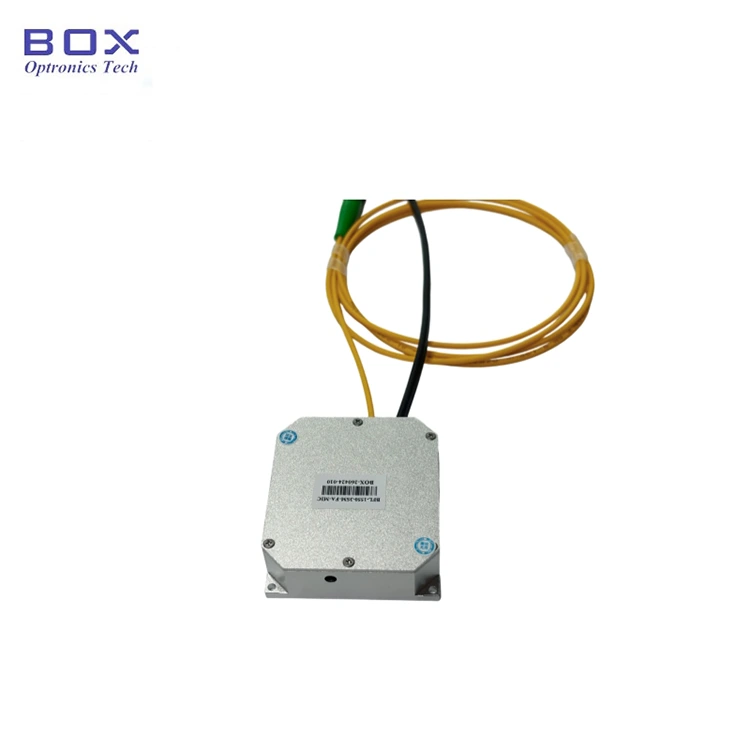

Pengenalan Produk-Modul Mikro Sumber Cahaya Broadband SLD 1550nm

Ini adalah Modul Mikro Sumber Cahaya Broadband SLD 1550nm yang mengadopsi teknologi dioda superluminescent, dengan daya keluaran 3mW dan 10mW opsional, bandwidth -3dB lebih dari 30nm, spektrum datar, riak rendah, dan stabilitas jangka panjang yang sangat baik. Serat SM dan serat PM tersedia. Mendukung antarmuka komunikasi RS485 dan perangkat lunak pemantauan untuk integrasi sistem. Dimensi kompaknya hanya 46.6x51.6x15mm.

Spesifikasi Produk-Modul Mikro Sumber Cahaya Broadband SLD 1550nm

Fitur Produk-Modul Mikro Sumber Cahaya Broadband SLD 1550nm

● Ukuran kecil; aku

● Spektrum luas;

● Riak spektral rendah;

● Komunikasi DB9 Female (RS485) untuk integrasi yang mudah.

Aplikasi Produk-Modul Mikro Sumber Cahaya Broadband SLD 1550nm

● Tomografi koherensi optik (OCT);

● Pencitraan medis;

● Giroskop serat optik (FOG).

Detail Produk-Modul Mikro Sumber Cahaya Broadband SLD 1550nm

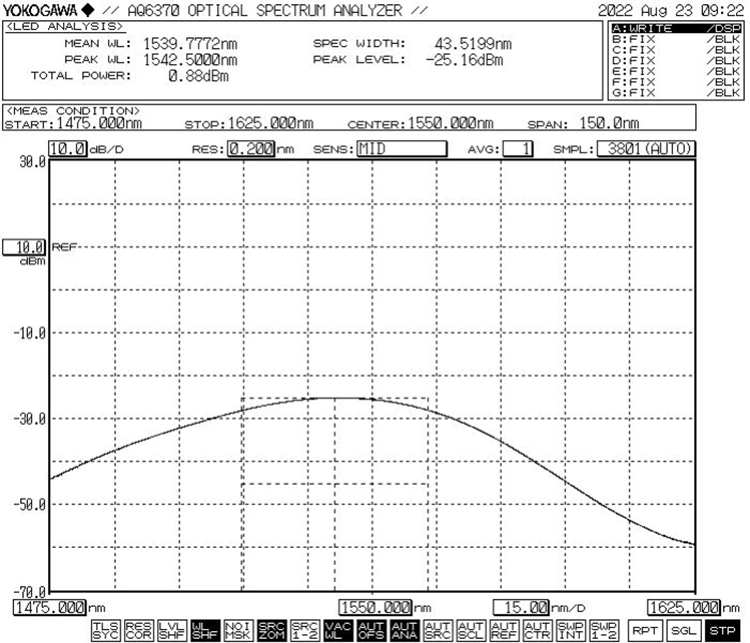

● Spektrum tipikal: -3dB Bandwidth Min.30nm

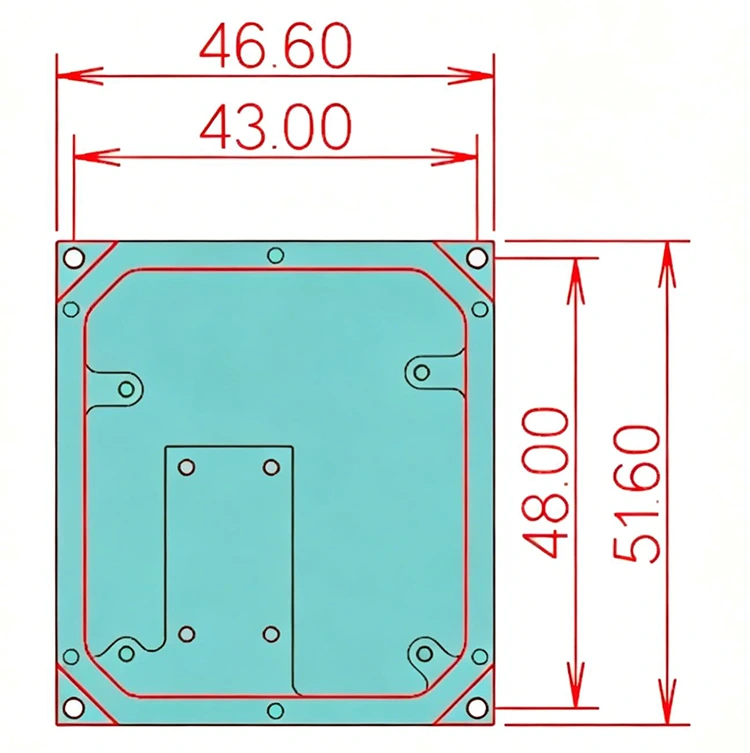

● Dimensi (mm): 46,6(W)×51,6(D)×15(H)

Langkah Operasi-Modul Mikro Sumber Cahaya Broadband SLD 1550nm

Langkah1. Membongkar: Sebelum perakitan, periksa apakah semua aksesori sudah lengkap.

Langkah2. Catu daya: Terhubung ke catu daya switching DC atau catu daya teregulasi yang memenuhi persyaratan catu dayanya. Gunakan hanya adaptor daya asli yang cocok (DC5V atau DC12V). Adaptor daya yang tidak tepat dapat merusak sumber cahaya. (Adaptor daya disediakan sesuai dengan volume lokaltage standar.)

Langkah3. Menghubungkan serat keluaran: Buka penutup debu pada konektor atau flensa serat, periksa permukaan ujung serat, dan sambungkan serat atau sambungkan serat ke perangkat atau meteran listrik yang akan diuji setelah dipastikan tidak ada polusi dan kerusakan.

Setp4. Menyambungkan ke komputer host: Gunakan Kabel Port Hijau dan Kabel Data USB-RS485 DB9 untuk menyambungkan Modul Mikro Sumber Cahaya Broadband SLD 1550nm dan komputer; komputer harus terlebih dahulu menginstal driver port serial khusus untuk mengidentifikasi kabel data port serial USB-RS485, jika tidak, perangkat lunak komputer host dan modul sumber cahaya tidak dapat dihubungkan dan dikomunikasikan dengan benar. Silakan tanyakan kepada Box Optronics tentang pengemudinya.

Langkah5. Perangkat lunak kontrol: Box Optronics menyediakan perintah serial atau perangkat lunak PC untuk mengontrol arus LD dan suhu LD dari Modul Mikro Sumber Cahaya Broadband SLD 1550nm. Pilih port yang benar, atur arus dan suhu, lalu klik tombol buka. (Untuk mencegah kerusakan, naikkan arus penggerak secara perlahan pada pengoperasian awal. Jangan langsung menggunakan arus penuh.)

Langkah6. Setelah digunakan, klik tombol tutup, matikan catu daya, dan putuskan sambungan fiber.

Informasi pemesanan-Modul Mikro Sumber Cahaya Broadband SLD 1550nm

misalnya: BSLD-1550-10SM-FA-MIC

(Informasi pemesanan: Modul Mikro Sumber Cahaya Broadband SLD 1550nm, daya output 10mW, dengan serat SMF-28e, konektor FC/APC).

Untuk persyaratan khusus lainnya, silakan hubungi: sales06@boxoptronics.com

Lembar Data dan Lembar Uji-Modul Mikro Sumber Cahaya Broadband SLD-1550nm

Lembar Data

Ketentuan penawaran dan pembayaran-Modul Mikro Sumber Cahaya Broadband SLD 1550nm

● Ketentuan penawaran

(1) EXW:

Jika Anda memiliki akun DHL/UPS/FedEx, Box Optronics menyarankan untuk menggunakan EXW. Kami mengirim melalui akun Anda; kami tidak membebankan biaya pengiriman.

(2) DAP:

Jika Anda tidak memiliki akun, harap membayar di muka biaya pengiriman produk.

(3) Lainnya

● Ketentuan pembayaran

PayPal dan T/T tersedia.

Modul Mikro Sumber Cahaya Broadband SLD Lead time-1550nm

Produksi: 10-15 hari kerja. (Jika ada stok, akan dikirim lebih cepat.)

Logistik internasional: 3-5 hari kerja.

Catatan Pengoperasian dan Perawatan-Modul Mikro Sumber Cahaya Broadband SLD 1550nm

● Bersihkan konektor serat dengan lap bebas serabut dan periksa dengan detektor permukaan ujung serat sebelum penyambungan. Selalu sambungkan/putuskan sambungan serat tanpa listrik untuk menghindari terbakarnya permukaan ujung. Konektor serat optik harus ditutup dengan penutup debu.

● Jika serat keluaran perlu disambungkan ke serat lain, disarankan untuk menggunakan alat penyambung fusi (fusion splicer).

● Harap berhati-hati terhadap kelembapan, debu, dan korosi; simpan di tempat yang kering.

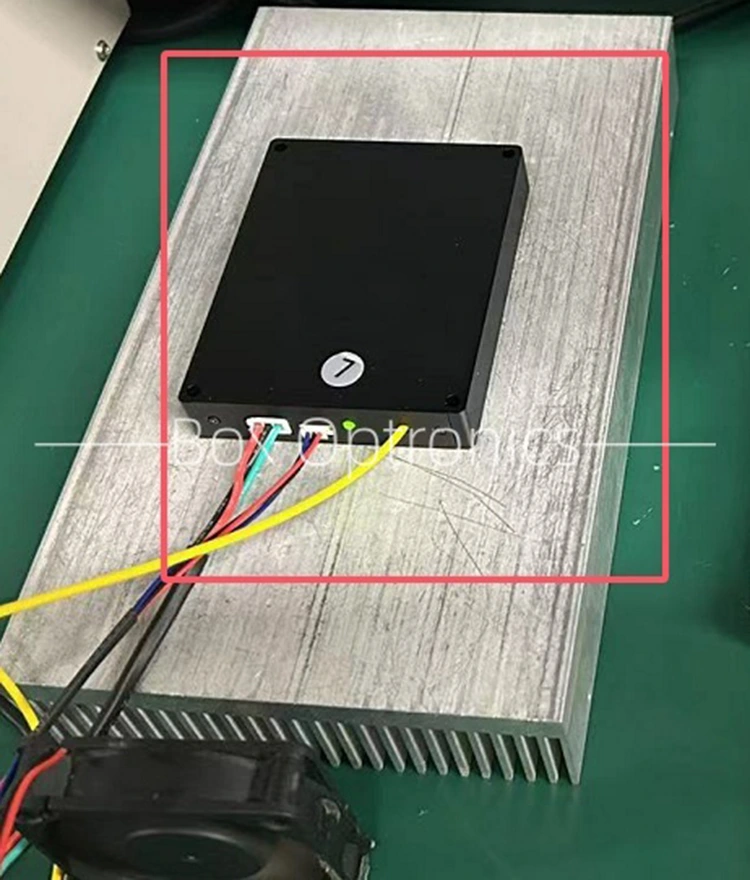

● Jika digunakan dalam jangka waktu lama, letakkan di atas unit pendingin.

Jaminan Kualitas dan Layanan Purna Jual-Modul Mikro Sumber Cahaya Broadband SLD 1550nm

● Masa Garansi:

Perbaikan atau penggantian gratis untuk cacat yang bukan disebabkan oleh manusia dalam waktu 1 tahun sejak pembelian. Layanan pemeliharaan berbayar tersedia setelah 1 tahun.

● Pengecualian dari Garansi Gratis:

Selama masa garansi gratis, layanan perbaikan atau penggantian gratis akan diberikan untuk kesalahan yang disebabkan oleh masalah kualitas produk. Namun, Box Optronics berhak menolak layanan perbaikan gratis dalam kasus berikut dalam masa garansi:

(1) Kerusakan yang disebabkan oleh faktor alam (misalnya petir, debu) atau pengaruh lingkungan.

(2) Kerusakan karena pengoperasian yang tidak tepat oleh pengguna.

(3) Kerusakan fisik yang jelas disebabkan oleh kesalahan manusia.

(4) Pembongkaran, modifikasi, atau perbaikan yang tidak sah.

(5) Label garansi pada wadahnya berubah atau tidak lengkap.

(6) Kerusakan atau kehilangan selama pengangkutan.
