Dioda SLD BW 840nm 10mW 35nm

Daftar isi

1. Pengenalan Dioda SLD BW 840nm 10mW 35nm

2. Spesifikasi Teknis

3. Fitur Produk

4. Aplikasi Khas

5. Contoh pengepakan

6. Informasi Pemesanan

7. Lembar data dan lembar tes

8. Ketentuan penawaran dan pembayaran

9. Waktu tunggu

10. Catatan Operasi

11. Jaminan Kualitas dan Layanan Purna Jual

Pengenalan Produk

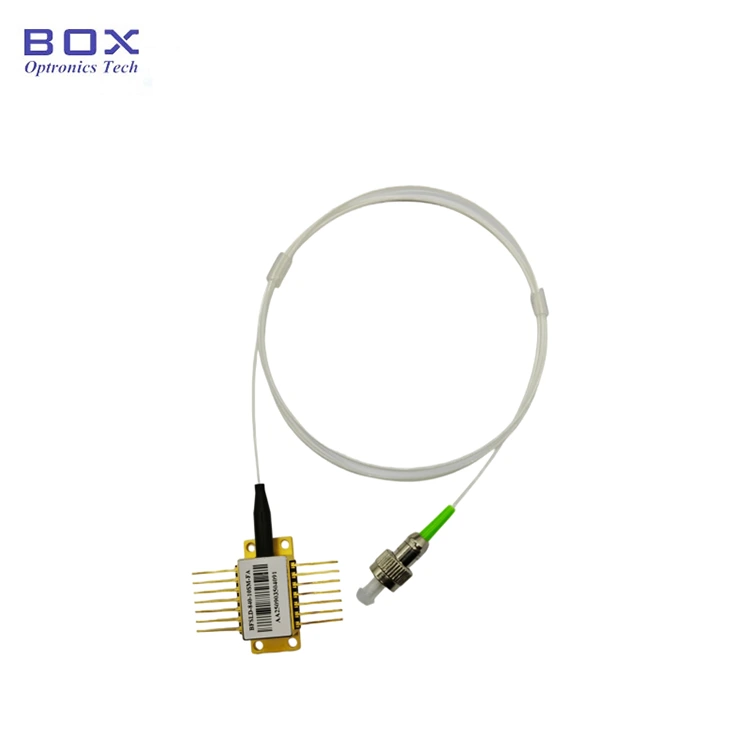

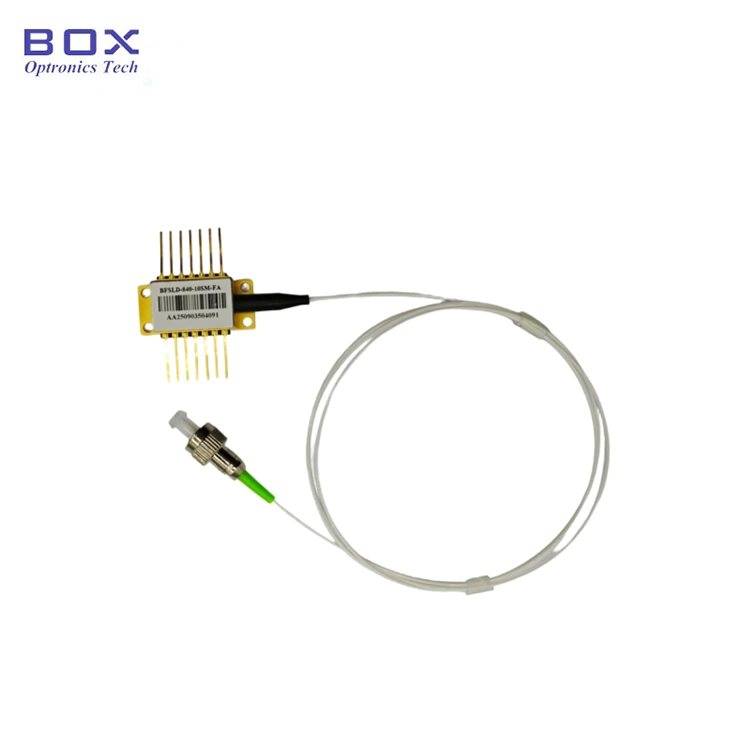

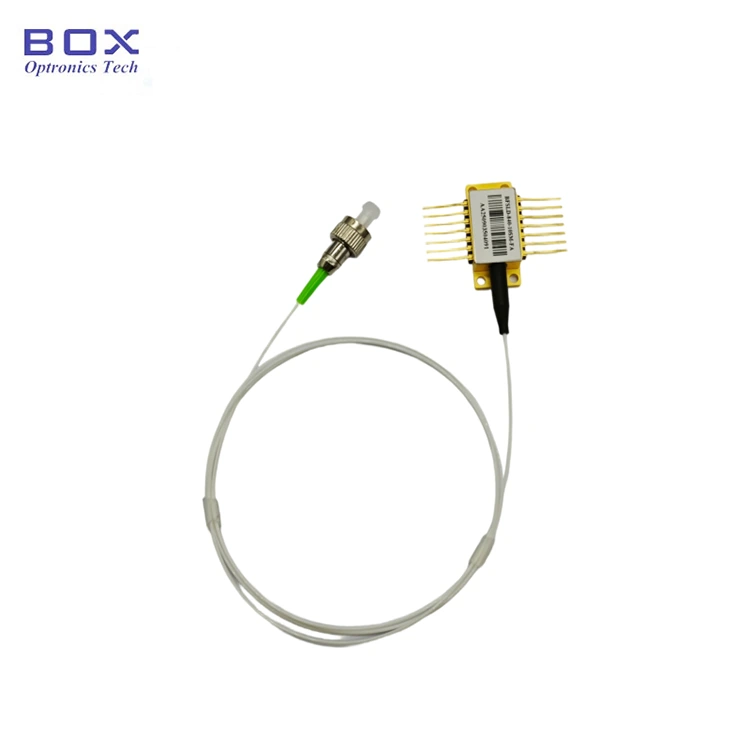

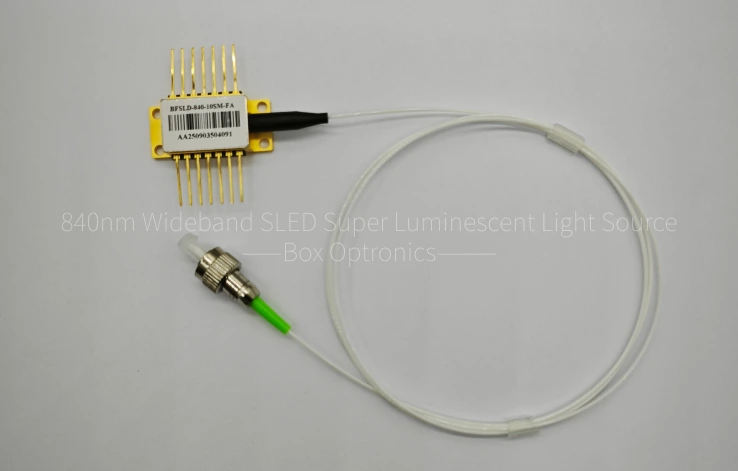

Ini adalah dioda super luminescent SLED pita lebar 840nm dengan paket kupu-kupu 14-pin. Produk ini memiliki daya output hingga 10mW, bandwidth 3dB lebih dari 35nm,  dan mengintegrasikan TEC dan termistor untuk spektrum yang stabil dan lancar. Cocok untuk tomografi koherensi optik (OCT). Jika pin memerlukan penyolderan, suhu penyolderan tidak boleh melebihi 260°C, dan waktu penyolderan tidak boleh melebihi 10 detik.

Spesifikasi Produk

Fitur Produk

● kuncir serat SM atau serat PM;

● Daya keluaran tinggi hingga 10mW;

● Paket BTF 14-pin dengan TEC.

Aplikasi Produk

● Giroskop serat optik;

● Sumber cahaya pita lebar laboratorium dan uji optik;

● Tomografi koherensi optik (OCT) dan peralatan pencitraan medis.

Detail Produk

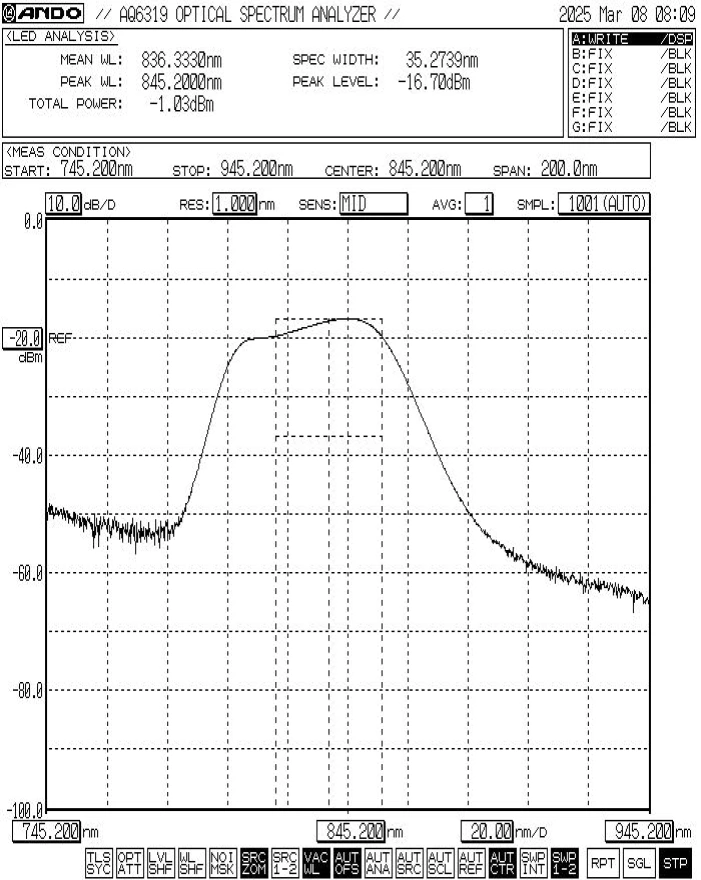

● Spektrum tipikal: -3dB Bandwidth Min.30nm / Typ.35nm

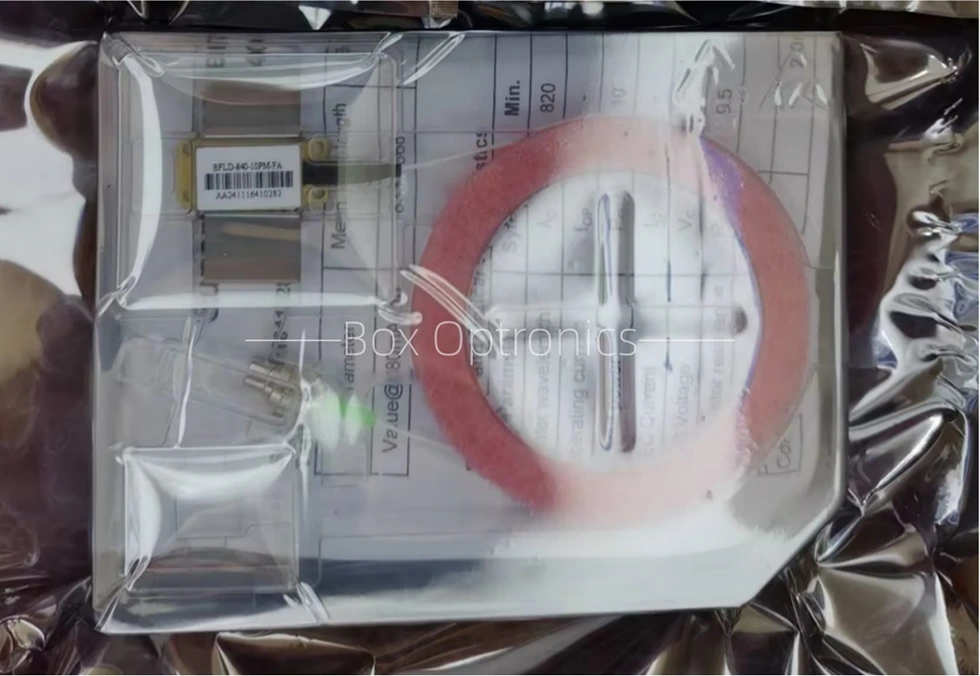

● Contoh pengepakan

Perangkat mandiri; tidak ada driver bawaan (driver eksternal opsional).

Informasi pemesanan

misalnya: BFSLD-840-103SM-FA

(Informasi pemesanan: Dioda SLD BW 840nm 10mW 35nm, paket kupu-kupu, bandwidth tipikal -3dB 35nnm, dengan serat SM, konektor FC/APC).

Untuk persyaratan khusus lainnya, silakan hubungi: sales06@boxoptronics.com

Lembar Data dan Lembar Tes

Lembar Data

Lembar ujian

Ketentuan penawaran dan pembayaran

● Ketentuan penawaran

(1) EXW:

Jika Anda memiliki akun DHL/ UPS/FedEx, Box Optronics menyarankan untuk menggunakan EXW. Kami mengirim melalui akun Anda; kami tidak membebankan biaya pengiriman.

(2) DAP:

Jika Anda tidak memiliki akun, harap membayar di muka biaya pengiriman produk.

● Ketentuan pembayaran

PayPal dan T/T tersedia.

Waktu memimpin

Dibutuhkan sekitar 10 hari kerja untuk produksi. (Jika ada stok, akan dikirim lebih cepat.)

Logistik internasional mungkin memakan waktu 3-5 hari kerja.

Catatan Operasi

● Saat dioperasikan, perangkat ini memancarkan sinar laser intensitas tinggi; jangan melihat langsung ke permukaan ujung serat, karena dapat menyebabkan cedera mata.

● Perangkat ini sensitif terhadap elektrostatis; oleh karena itu, kepatuhan yang ketat terhadap tindakan perlindungan antistatis diperlukan selama pengemasan, pengangkutan, dan penggunaan. Selain itu, tindakan pencegahan harus diambil untuk mencegah lonjakan pasokan listrik, karena kegagalan melakukan hal ini dapat mengakibatkan kerusakan permanen pada perangkat (misalnya, memastikan peralatan terhubung ke ground dengan benar dan mengenakan tali pergelangan tangan antistatis).

● Verifikasi stabilitas sirkuit pengoperasian produk untuk mencegah kerusakan yang disebabkan oleh arus pulsa.

● Serat optik bersifat rapuh; jangan gunakan serat untuk menarik perangkat. Saat memasukkan atau melepas perangkat dari soketnya, jangan menekan atau menarik selongsong yang terletak di bagian belakang rumah perangkat. Untuk perangkat yang dilengkapi konektor, pastikan perangkat dan konektor serat diangkat secara bersamaan selama pemasangan atau pelepasan.

● Jika pin memerlukan penyolderan, suhu penyolderan tidak boleh melebihi 260°C, dan waktu penyolderan tidak boleh lebih dari 10 detik. Perhatian khusus harus diberikan pada hal-hal berikut: selama proses penyolderan, perangkat harus dalam keadaan mati, dan besi solder harus diarde dengan benar.

● Saat menggunakan perangkat, patuhi dengan ketat rentang tegangan dan arus pengoperasian yang ditentukan dalam lembar data. Parameter utama—termasuk Ith (Arus Ambang), Iop max (Arus Pengoperasian Maksimum), Vop max (Tegangan Pengoperasian Maksimum), dan λc (Panjang Gelombang Tengah)—harus dirujuk secara khusus dalam laporan pengujian yang diberikan pada saat pengiriman. Catatan: Pengoperasian melebihi nilai maksimum absolut dapat menyebabkan kerusakan permanen pada perangkat.

Jaminan Kualitas dan Layanan Purna Jual

● Masa Garansi:

Perbaikan atau penggantian gratis untuk cacat yang bukan disebabkan oleh manusia dalam waktu 1 tahun sejak pembelian. Layanan pemeliharaan berbayar tersedia setelah 1 tahun.

● Pengecualian dari Garansi Gratis:

Selama masa garansi gratis, layanan perbaikan atau penggantian gratis akan diberikan untuk kesalahan yang disebabkan oleh masalah kualitas produk. Namun, Box Optronics berhak menolak layanan perbaikan gratis dalam kasus berikut dalam masa garansi:

(1) Kerusakan yang disebabkan oleh faktor alam (misalnya petir, debu) atau pengaruh lingkungan.

(2) Kerusakan karena pengoperasian yang tidak tepat oleh pengguna.

(3) Kerusakan fisik yang jelas disebabkan oleh kesalahan manusia.

(4) Pembongkaran, modifikasi, atau perbaikan yang tidak sah.

(5) Label jaminan pada wadahnya berubah atau tidak lengkap.

(6) Kerusakan atau kehilangan selama pengangkutan.
