Sumber Cahaya SLD 1060nm 1064nm

Daftar isi

1. Pengenalan Sumber Cahaya SLD 1060nm 1064nm

2. Spesifikasi Teknis

3. Fitur Produk

4. Aplikasi Khas

5. Aksesoris Standar

6. Panduan Pengoperasian yang Aman

7. Informasi Pemesanan

8. Lembar data dan lembar tes

9. Ketentuan penawaran dan pembayaran

10. Waktu tunggu

11. Catatan Pengoperasian dan Perawatan

12. Jaminan Kualitas dan Layanan Purna Jual

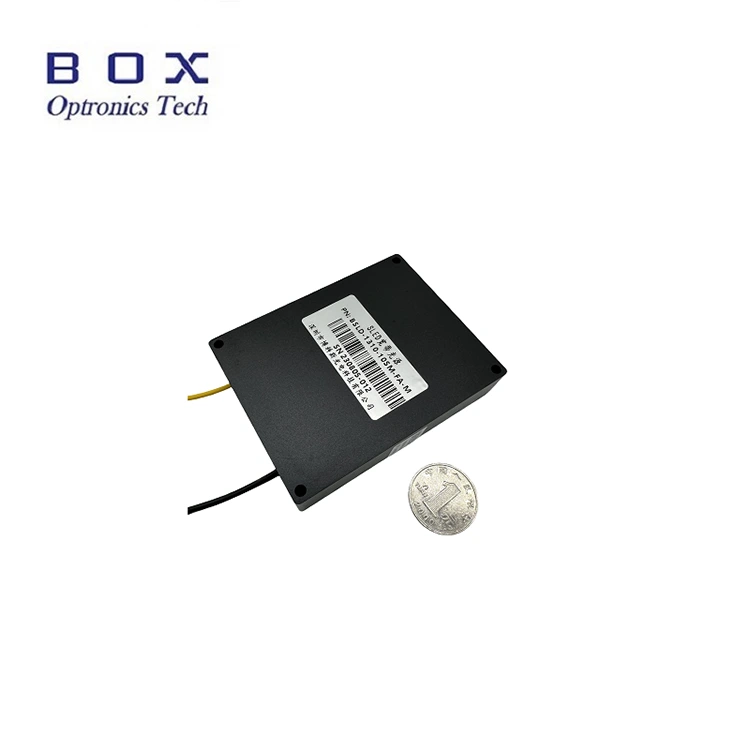

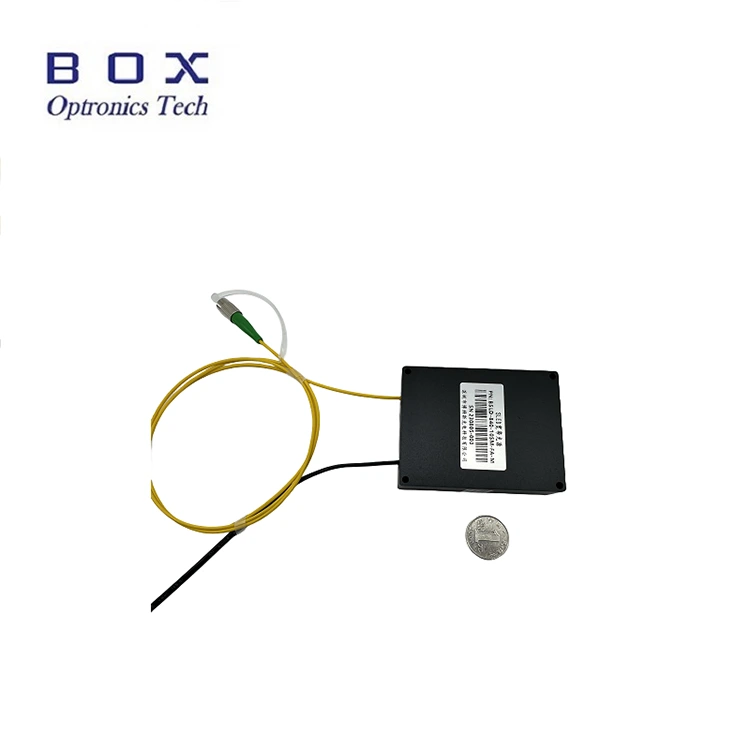

Pengenalan Produk

Ini adalah Sumber Cahaya SLD 1060nm 1064nm yang mengadopsi teknologi dioda superluminescent, dengan daya keluaran 5mW dan 15mW opsional, bandwidth -3dB pada 15nm, spektrum datar, riak rendah, dan stabilitas jangka panjang yang sangat baik. Mendukung konfigurasi benchtop dan modular dengan antarmuka komunikasi RS485 dan perangkat lunak pemantauan untuk integrasi sistem. Cocok untuk penginderaan serat, dan pencitraan medis. Silakan gunakan dengan tegangan pengenal, kontrol suhu dan kelembaban, pastikan pembuangan panas yang baik, hindari kelebihan beban keluaran dan kontaminasi.

Spesifikasi Produk

Fitur Produk

● Riak spektral rendah;

● Spektrum datar;

● Komunikasi DB9 Female (RS485) untuk integrasi yang mudah.

Aplikasi Produk

● Penginderaan serat optik;

● Pencitraan medis;

● Giroskop Serat Optik (FOG).

Detail Produk

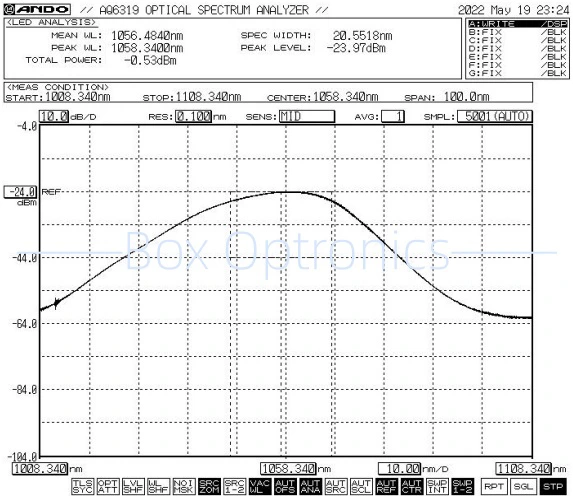

● Spektrum tipikal: -3dB Bandwidth Min.15nm / Typ.20nm

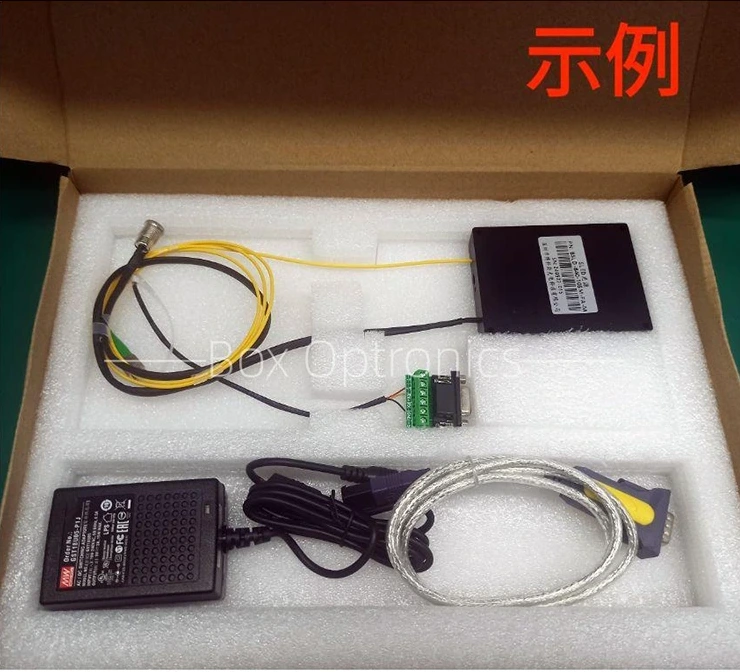

● Aksesori Standar

Langkah Operasi

Langkah1.Membongkar: Sebelum perakitan, periksa apakah semua aksesori sudah lengkap, termasuk modul sumber cahaya SLED, kabel data USB, kabel port hijau, adaptor daya, laporan pengujian, dll.

Langkah2.Catu daya: Terhubung ke catu daya switching DC atau catu daya teregulasi yang memenuhi persyaratan catu dayanya. Gunakan hanya adaptor daya asli yang cocok (DC5V atau DC12V). Adaptor daya yang tidak tepat dapat merusak sumber cahaya. (Adaptor daya disediakan sesuai dengan volume lokaltage standar.)

Langkah3.Menghubungkan serat keluaran: Buka penutup debu pada konektor atau flensa serat, periksa permukaan ujung serat, dan sambungkan serat atau sambungkan serat ke perangkat atau meteran listrik yang akan diuji setelah dipastikan tidak ada polusi dan kerusakan.

Setp4.Hubungkan ke komputer host: Gunakan Kabel Port Hijau dan Kabel Data USB-RS485 DB9 untuk menghubungkan Sumber Cahaya SLD 1060nm 1064nm dan komputer; komputer harus terlebih dahulu menginstal driver port serial khusus untuk mengidentifikasi kabel data port serial USB-RS485, jika tidak, perangkat lunak komputer host dan modul sumber cahaya tidak dapat dihubungkan dan dikomunikasikan dengan benar. Silakan tanyakan kepada Box Optronics tentang pengemudinya.

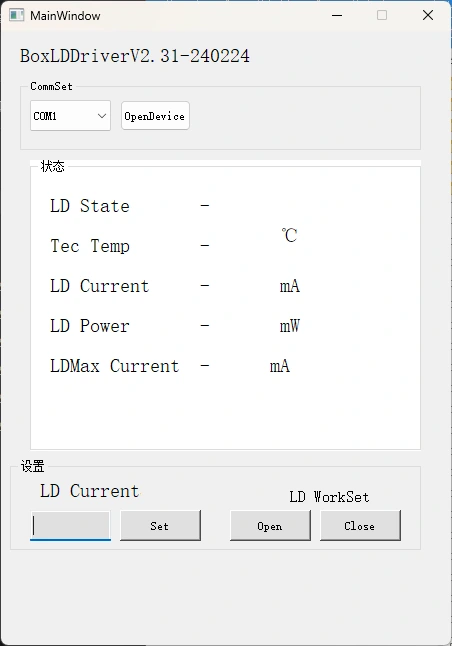

Langkah5.Perangkat lunak kontrol: Box Optronics menyediakan perintah serial atau perangkat lunak PC untuk mengontrol arus LD dan suhu LD Sumber Cahaya SLD 1060nm 1064nm. Pilih port yang benar, atur arus dan suhu, lalu klik tombol buka. (Untuk mencegah kerusakan, naikkan arus penggerak secara perlahan pada pengoperasian awal. Jangan langsung menggunakan arus penuh.)

Langkah6.Setelah digunakan, klik tombol tutup, matikan catu daya, dan putuskan sambungan fiber.

Informasi pemesanan

misalnya: BSLD-1060-5SM-FA-M

(Informasi pemesanan: Sumber Cahaya SLD 1060nm 1064nm, daya keluaran 5mW, dengan serat SM Hi1060, konektor FC/APC, paket modul).

Untuk persyaratan khusus lainnya, silakan hubungi: sales06@boxoptronics.com

Lembar Data dan Lembar Tes

Lembar Data

Lembar ujian

Ketentuan penawaran dan pembayaran

● Ketentuan penawaran

(1) EXW:

Jika Anda memiliki akun DHL/ UPS/FedEx, Box Optronics menyarankan untuk menggunakan EXW. Kami mengirim melalui akun Anda; kami tidak membebankan biaya pengiriman.

(2) DAP:

Jika Anda tidak memiliki akun, harap membayar di muka biaya pengiriman produk.

● Ketentuan pembayaran

PayPal dan T/T tersedia.

Waktu memimpin

Dibutuhkan sekitar 10 hari kerja untuk produksi. (Jika ada stok, akan dikirim lebih cepat.)

Logistik internasional mungkin memakan waktu 3-5 hari kerja.

Catatan Pengoperasian dan Pemeliharaan

● Tidak disarankan untuk sering memasukkan atau melepas konektor serat optik pada ujung input dan output, untuk mencegah kontaminasi debu—yang dapat menyebabkan peningkatan kehilangan penyisipan—atau terbakarnya permukaan ujung konektor serat.

● Bersihkan konektor serat dengan lap bebas serabut dan periksa dengan detektor permukaan ujung serat sebelum penyambungan. Selalu sambungkan/putuskan sambungan serat tanpa listrik untuk menghindari terbakarnya permukaan ujung. Konektor serat optik harus ditutup dengan penutup debu.

● Jika serat keluaran perlu disambungkan ke serat lain, disarankan untuk menggunakan alat penyambung fusi (fusion splicer).

● Harap berhati-hati terhadap kelembapan, debu, dan korosi; simpan di tempat yang kering.

Jaminan Kualitas dan Layanan Purna Jual

● Masa Garansi:

Perbaikan atau penggantian gratis untuk cacat yang bukan disebabkan oleh manusia dalam waktu 1 tahun sejak pembelian. Layanan pemeliharaan berbayar tersedia setelah 1 tahun.

● Pengecualian dari Garansi Gratis:

Selama masa garansi gratis, layanan perbaikan atau penggantian gratis akan diberikan untuk kesalahan yang disebabkan oleh masalah kualitas produk. Namun, Box Optronics berhak menolak layanan perbaikan gratis dalam kasus berikut dalam masa garansi:

(1) Kerusakan yang disebabkan oleh faktor alam (misalnya petir, debu) atau pengaruh lingkungan.

(2) Kerusakan karena pengoperasian yang tidak tepat oleh pengguna.

(3) Kerusakan fisik yang jelas disebabkan oleh kesalahan manusia.

(4) Pembongkaran, modifikasi, atau perbaikan yang tidak sah.

(5) Label jaminan pada wadahnya berubah atau tidak lengkap.

(6) Kerusakan atau kehilangan selama pengangkutan.
