Sumber Cahaya Broadband SLED 840nm 20mW

Daftar isi

1. Pengenalan Sumber Cahaya Broadband SLED 840nm 20mW

2. Spesifikasi Teknis

3. Fitur Produk

4. Aplikasi Khas

5. Aksesoris Standar

6. Panduan Pengoperasian yang Aman

7. Informasi Pemesanan

8. Lembar data dan lembar tes

9. Ketentuan penawaran dan pembayaran

10. Waktu tunggu

11. Catatan Pengoperasian dan Perawatan

12. Jaminan Kualitas dan Layanan Purna Jual

Pengenalan Produk

Ini adalah sumber cahaya broadband SLED 840nm 20mW yang mengadopsi teknologi dioda superluminescent, dengan daya keluaran lebih dari 20mW, bandwidth -3dB lebih dari 45nm, spektrum datar, riak rendah, dan stabilitas jangka panjang yang sangat baik. Ini mendukung konfigurasi benchtop dan modular dengan antarmuka komunikasi dan perangkat lunak pemantauan untuk integrasi industri dan medis. Cocok untuk OCT industri, penginderaan serat, dan pencitraan medis. Silakan gunakan dengan tegangan pengenal, kontrol suhu dan kelembaban, pastikan pembuangan panas yang baik, hindari kelebihan beban keluaran dan kontaminasi.

Spesifikasi Produk

Fitur Produk

● Riak spektral rendah;

● 20mW Daya keluaran tinggi;

● Konfigurasi ganda modul/benchtop dengan pemantauan komunikasi untuk memudahkan integrasi;

● Mendukung penyesuaian serat SM/PM agar sesuai dengan berbagai sistem optik.

Aplikasi Produk

● Oktober Industri;

● OCT mata;

● Kalibrasi perangkat fiber dan sistem pengujian komponen pasif.

Detail Produk

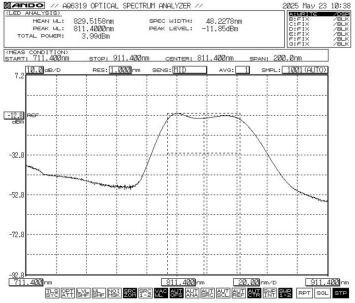

● Spektrum tipikal: -3dB Bandwidth Min.45 / Typ.48

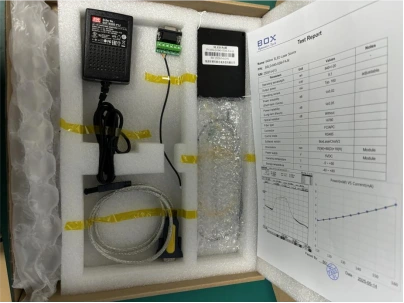

● Aksesori Standar

Langkah Operasi

Langkah1.Membongkar: Sebelum perakitan, periksa apakah semua aksesori sudah lengkap, termasuk modul sumber cahaya SLED, kabel data USB, kabel port hijau, adaptor daya, laporan pengujian, dll.

Langkah2.Catu daya: Terhubung ke catu daya switching DC atau catu daya teregulasi yang memenuhi persyaratan catu dayanya. Gunakan hanya adaptor daya asli yang cocok (DC5V atau DC12V). Adaptor daya yang tidak tepat dapat merusak sumber cahaya. (Adaptor daya disediakan sesuai dengan volume lokaltage standar.)

Langkah3.Menghubungkan serat keluaran: Buka penutup debu pada konektor atau flensa serat, periksa permukaan ujung serat, dan sambungkan serat atau sambungkan serat ke perangkat atau meteran listrik yang akan diuji setelah dipastikan tidak ada polusi dan kerusakan.

Setp4.Hubungkan ke komputer host: Gunakan Kabel Port Hijau dan Kabel Data USB-RS485 DB9 untuk menghubungkan sumber cahaya broadband SLED 840nm 20mW dan komputer; komputer harus terlebih dahulu menginstal driver port serial khusus untuk mengidentifikasi kabel data port serial USB-RS485, jika tidak, perangkat lunak komputer host dan modul sumber cahaya tidak dapat dihubungkan dan dikomunikasikan dengan benar. Silakan tanyakan kepada Box Optronics tentang pengemudinya.

Langkah5.Perangkat lunak kontrol: Box Optronics menyediakan perintah serial atau perangkat lunak PC untuk mengontrol arus LD dan suhu LD dari Sumber Cahaya Broadband SLED 840nm 20mW. Pilih port yang benar, atur arus dan suhu, lalu klik tombol buka. (Untuk mencegah kerusakan, naikkan arus penggerak secara perlahan pada pengoperasian awal. Jangan langsung menggunakan arus penuh.)

Langkah6.Setelah digunakan, klik tombol tutup, matikan catu daya, dan putuskan sambungan fiber.

Informasi pemesanan

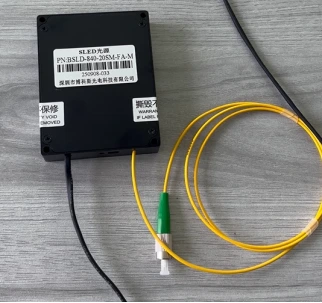

misalnya: BSLD-840-205SM-FA-M

(Informasi pemesanan: Sumber Cahaya Broadband SLED 840nm 20mW, bandwidth -3dB sekitar 50nnm, dengan serat SM CS 780, paket modul).

Untuk persyaratan khusus lainnya, silakan hubungi: sales06@boxoptronics.com

Lembar Data dan Lembar Tes

Lembar Data

Lembar ujian

Ketentuan penawaran dan pembayaran

● Ketentuan penawaran

(1) EXW:

Jika Anda memiliki akun DHL/ UPS/FedEx, Box Optronics menyarankan untuk menggunakan EXW. Kami mengirim melalui akun Anda; kami tidak membebankan biaya pengiriman.

(2) DAP:

Jika Anda tidak memiliki akun, harap membayar di muka biaya pengiriman produk.

● Ketentuan pembayaran

PayPal dan T/T tersedia.

Waktu memimpin

Dibutuhkan sekitar 10 hari kerja untuk produksi. (Jika ada stok, akan dikirim lebih cepat.)

Logistik internasional mungkin memakan waktu 3-5 hari kerja.

Catatan Pengoperasian dan Pemeliharaan

● Hindari sering memasang/mencabut konektor fiber untuk mencegah penumpukan debu dan kerusakan pada permukaan ujung.

● Bersihkan konektor serat dengan lap bebas serabut dan periksa dengan detektor permukaan ujung serat sebelum penyambungan. Selalu sambungkan/putuskan sambungan serat tanpa listrik untuk menghindari terbakarnya permukaan ujung. Tutup konektor yang tidak digunakan dengan penutup debu.

● Simpan peralatan di lingkungan yang kering dan bebas kelembapan.

Jaminan Kualitas dan Layanan Purna Jual

● Masa Garansi:

Perbaikan atau penggantian gratis untuk cacat yang bukan disebabkan oleh manusia dalam waktu 1 tahun sejak pembelian. Layanan pemeliharaan berbayar tersedia setelah 1 tahun.

● Pengecualian dari Garansi Gratis:

Selama masa garansi gratis, layanan perbaikan atau penggantian gratis akan diberikan untuk kesalahan yang disebabkan oleh masalah kualitas produk. Namun, Box Optronics berhak menolak layanan perbaikan gratis dalam kasus berikut dalam masa garansi:

(1) Kerusakan yang disebabkan oleh faktor alam (misalnya petir, debu) atau pengaruh lingkungan.

(2) Kerusakan karena pengoperasian yang tidak tepat oleh pengguna.

(3) Kerusakan fisik yang jelas disebabkan oleh kesalahan manusia.

(4) Pembongkaran, modifikasi, atau perbaikan yang tidak sah.

(5) Label jaminan pada wadahnya berubah atau tidak lengkap.

(6) Kerusakan atau kehilangan selama pengangkutan.
