Sumber Cahaya Pita Lebar ASE 1030nm

Daftar isi

1. Pengenalan Sumber Cahaya Pita Lebar ASE 1030nm

2. Teknis Spesifikasi

3. Fitur Produk

4. Aplikasi Khas

5. Detail produk

6. Panduan Pengoperasian yang Aman

7. Informasi Pemesanan

8. Lembar Data

9. Ketentuan kutipan dan pembayaran

10. Waktu tunggu

11. Catatan Operasi dan Pemeliharaan

12. Penjaminan Mutu dan Layanan Purna Jual

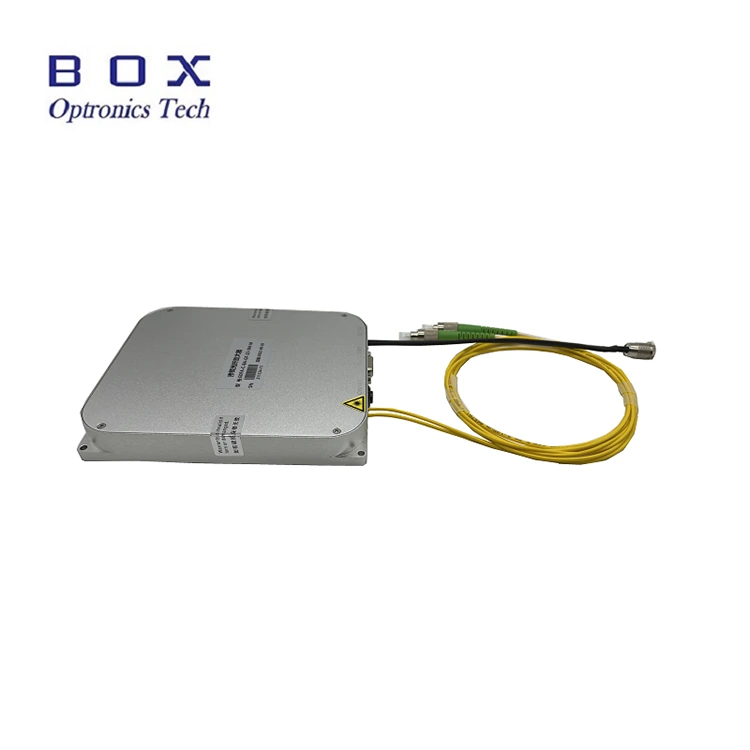

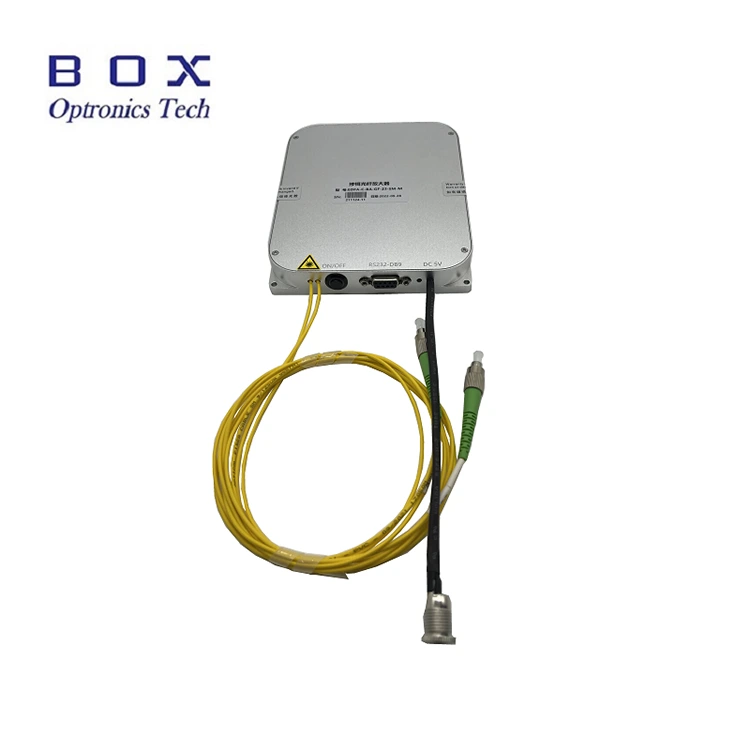

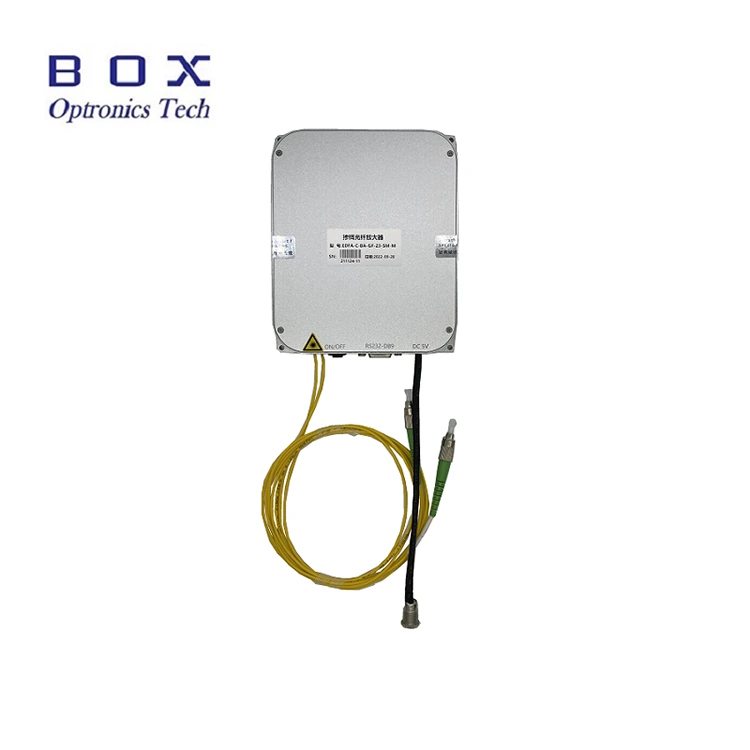

Pengenalan Produk

Ini adalah Sumber Cahaya Broadband ASE 1030nm berdasarkan laser pompa semikonduktor dan serat yang didoping ytterbium, dengan spektral 1030nm cakupan, daya keluaran 10/20/30/50/100/500/1000mW, dan polarisasi rasio kepunahan serendah 0,2 dB. Set aksesoris lengkap termasuk; pengguna panduan yang disediakan. Ini cocok untuk serat optik pengujian perangkat, produksi kisi FBG, pencitraan medis, dll.

Produk Spesifikasi

Fitur Produk

● Spektral kerataan;

● Daya keluaran bersifat opsional dan dapat disesuaikan;

● Panjang gelombang jangka panjang dan daya stabil;

● DB9 Komunikasi wanita (RS232) untuk integrasi yang mudah.

Aplikasi Produk

● Serat penginderaan;

● Medis pencitraan;

● Serat pengujian perangkat optik.

Produk Detail

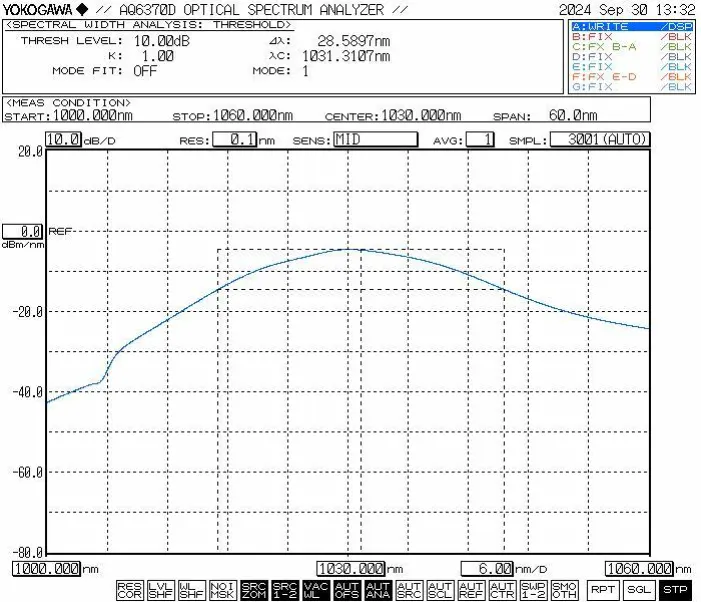

● Spektrum tipikal

● Aksesori Standar

1. Langkah Operasi-Sumber Cahaya Broadband ASE 1030nm

Step1.Membongkar dan Perakitan: Silakan periksa apakah aksesori sudah lengkap

sebelum perakitan.

Langkah 2. Menghubungkan Jumper Fiber: Buka penutup debu pada konektor serat atau flensa, periksa permukaan ujung serat, dan sambungkan serat atau sambungkan serat ke perangkat atau meteran listrik yang akan diuji setelah dipastikan tidak ada polusi atau kerusakan.

Step3.Menghubungkan Adaptor Daya dan Kabel Seri: Hubungkan modul sumber cahaya dan adaptor daya; menghubungkan modul sumber cahaya dan komputer dengan kabel sinyal USB-RS232. (Catatan: Komputer perlu menginstal driver port serial terlebih dahulu. Sopirnya bisa ditemukan di CD-ROM atau diperoleh dari perusahaan Box Optronics.)

Setp4.Gunakan: Buka sumber cahaya saklar aktivasi; lampu indikator keluaran sumber cahaya menyala, dan ada keluaran daya optik. Pada saat ini, nilai arus kerja dan daya optik adalah parameter yang ditetapkan oleh komputer host pada pematian terakhir. Bisa jadi dimodifikasi dan disimpan dalam perangkat lunak komputer host (hanya untuk versi model dengan daya yang dapat disesuaikan).

Step5.Setelah digunakan, klik tombol tutup, matikan catu daya, dan putuskan sambungan sambungan serat.

Memesan informasi

misalnya: ASE-1030-5HSM-B

(Informasi pemesanan: Sumber Cahaya Broadband ASE 1030nm, output 500mW daya, dengan serat SM Hi1060, paket benchtop).

Untuk persyaratan khusus lainnya, silakan hubungi: penjualan06@boxoptronics.com

Lembar Data

Lembar Data

Ketentuan kutipan dan pembayaran

● Ketentuan penawaran

(1) EXW:

Jika Anda memiliki akun DHL/UPS/FedEx, Box Optronics menyarankan untuk menggunakannya EXW. Kami mengirim melalui akun Anda; kami tidak membebankan biaya pengiriman.

(2) DAP:

Jika Anda tidak memiliki akun, harap bayar di muka biaya pengirimannya produk.

(3) Lainnya

● Ketentuan pembayaran

PayPal dan T/T tersedia.

Waktu memimpin

Dibutuhkan sekitar 10-15 hari kerja untuk produksi. (Jika ada beberapa tersedia, akan dikirim lebih cepat.)

Logistik internasional mungkin memakan waktu 3-5 hari kerja.

Catatan Operasi dan Pemeliharaan

● Sebelum menyambungkan konektor serat optik, lakukan pembersihan khusus alat harus digunakan untuk membersihkan permukaan ujung konektor secara menyeluruh. Selain itu, pemeriksa permukaan ujung serat harus digunakan dengan hati-hati periksa permukaan untuk memastikan permukaannya benar-benar bebas dari debu dan kontaminan sebelum menghubungkannya melalui flensa serat. Selama pembersihan, inspeksi, dan sambungan permukaan ujung serat optik, sangat penting untuk dipastikan bahwa sumber cahaya dalam keadaan nonaktif; dalam keadaan apa pun tidak seharusnya operasi ini dilakukan saat cahaya sedang ditransmisikan. Setelah digunakan selesai dan konektor telah terputus dari serat optik lainnya konektor, konektor serat harus dilengkapi dengan penutup debu pelindung.

● Model sumber cahaya Broadband ASE dengan daya output 200 mW atau yang lebih tinggi mungkin menampilkan kuncir keluaran yang diakhiri dengan konektor FC/APC. Namun, konektor ini ditujukan hanya untuk daya keluaran yang diprakarsai pengguna pemantauan (dengan menghubungkan ke meteran daya optik) atau untuk berinteraksi dengan Kolimator serat diakhiri FC untuk mengarahkan keluaran laser ke ruang bebas. Itu sangat disarankan untuk tidak menggunakan adaptor flensa untuk memasangkannya secara langsung konektor dengan kuncir serat atau perangkat milik pengguna lainnya; melakukan hal itu membawa risiko signifikan merusak konektor serat dan unit penguat itu sendiri. Jika interkoneksi dengan serat lain diperlukan, maka diperlukan disarankan untuk menggunakan penyambungan fusi; selanjutnya, pastikan jenisnya serat yang dihubungkan saling kompatibel.

● Sangat disarankan untuk tidak sering memasukkan atau melepas konektor serat optik di port keluaran, untuk mencegah debu kontaminasi—yang dapat menyebabkan peningkatan kehilangan penyisipan—atau pembakaran permukaan ujung konektor serat.

● Saat memulai, pertama-tama pastikan sakelar daya dan saklar kunci dimatikan, lalu sambungkan catu daya. Saat mematikan, pertama-tama matikan sakelar kunci, dan putuskan sambungan catu daya hanya setelah lampu indikator keluaran telah padam. Jangan pernah langsung memutus aliran listrik suplai saat sumber cahaya sedang beroperasi.

● Harap berhati-hati terhadap kelembapan, debu, dan korosi; itu sebaiknya disimpan di tempat yang kering.

Jaminan Mutu dan Layanan Purna Jual

● Masa Garansi:

Perbaikan atau penggantian gratis untuk cacat yang bukan disebabkan oleh manusia dalam waktu 1 tahun sejak pembelian. Layanan pemeliharaan berbayar tersedia setelah 1 tahun.

● Pengecualian dari Garansi Gratis:

Selama masa garansi gratis, layanan perbaikan atau penggantian gratis Akan diberikan untuk kesalahan yang disebabkan oleh masalah kualitas produk. Namun, Kotak Optronics berhak menolak layanan perbaikan gratis berikut ini kasus dalam masa garansi:

(1) Kerusakan yang disebabkan oleh faktor alam (misalnya petir, debu) atau pengaruh lingkungan.

(2) Kerusakan karena pengoperasian yang tidak tepat oleh pengguna.

(3) Kerusakan fisik yang jelas disebabkan oleh kesalahan manusia.

(4) Pembongkaran, modifikasi, atau perbaikan yang tidak sah.

(5) Label jaminan pada wadahnya berubah atau tidak lengkap.

(6) Kerusakan atau kehilangan selama pengangkutan.
