Sumber Cahaya Pita Lebar ASE 1064nm

Daftar isi

1. Pengenalan Sumber Cahaya Pita Lebar ASE 1064nm

2. Teknis Spesifikasi

3. Fitur Produk

4. Aplikasi Khas

5. Detail produk

6. Langkah Operasi

7. Informasi Pemesanan

8. Lembar data dan lembar tes

9. Ketentuan kutipan dan pembayaran

10. Waktu tunggu

11. Catatan Operasi dan Pemeliharaan

12. Penjaminan Mutu dan Layanan Purna Jual

Pengenalan Produk

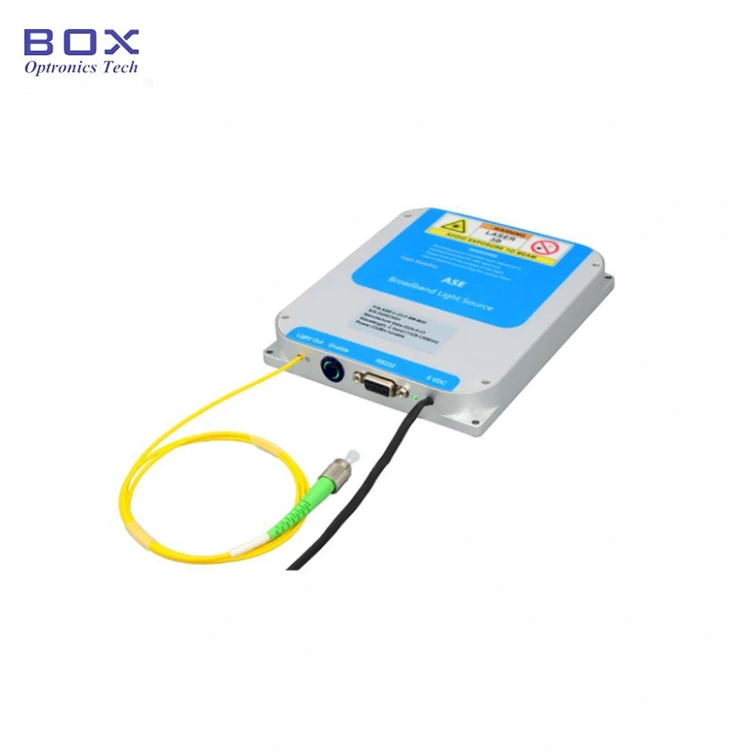

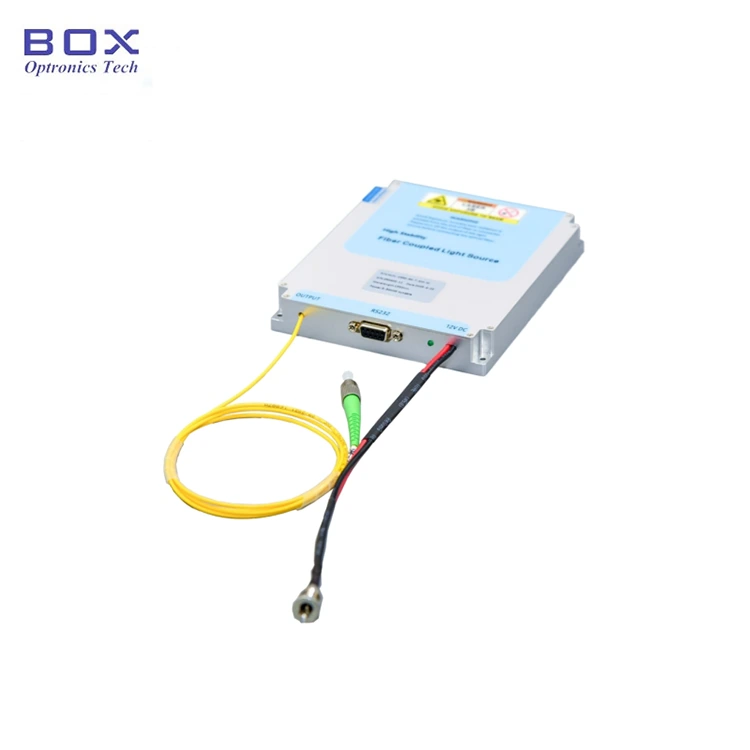

Ini adalah Sumber Cahaya Broadband ASE 1064nm berdasarkan laser pompa semikonduktor dan serat yang didoping ytterbium, dengan spektral 1040~1080nm Cakupan dan daya keluaran 10/20/30/50/100/500/1000mW. Set lengkap termasuk aksesoris; panduan pengguna disediakan. Cocok untuk pengujian perangkat serat optik, produksi kisi FBG, medis pencitraan, dll. Harap berhati-hati terhadap kelembapan, debu, dan korosi; itu sebaiknya disimpan di tempat yang kering.

Spesifikasi Produk

Fitur Produk

● Spektral kerataan; 

● Keluaran daya bersifat opsional dan dapat disesuaikan;

● Stabilitas tinggi daya keluaran;

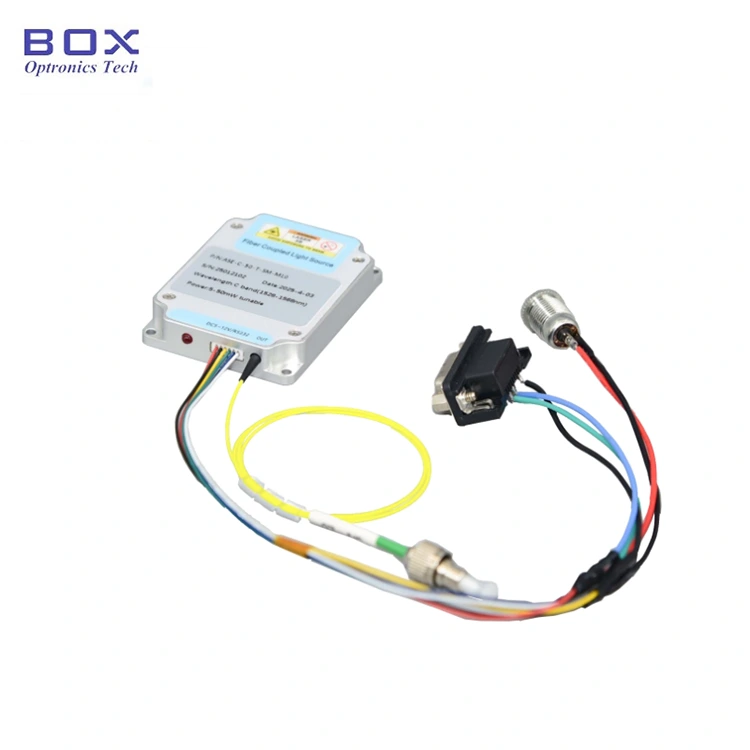

● Modul/bangku opsi ganda dengan pemantauan komunikasi untuk integrasi yang mudah.

Aplikasi Produk

● Penginderaan serat;

● Pencitraan medis;

● Perangkat serat optik pengujian.

Produk Detail

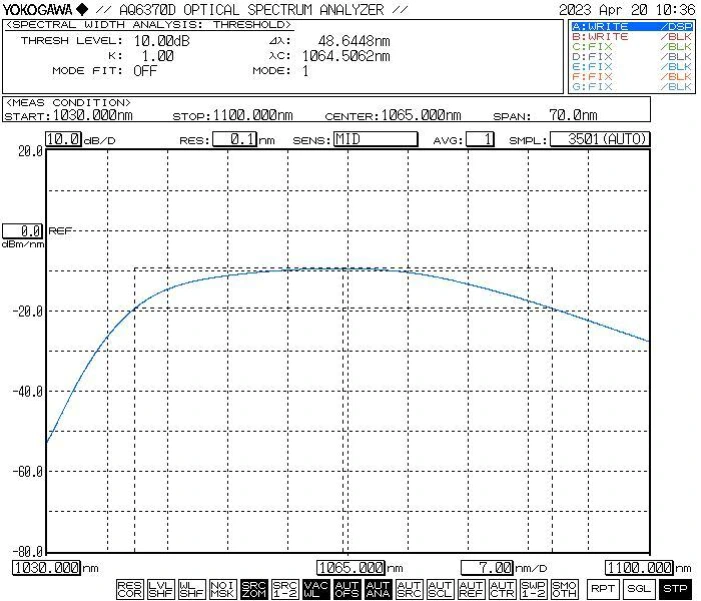

● Spektrum tipikal

● Aksesori Standar

Langkah Operasi

Step1.Membongkar dan Perakitan: Silakan periksa apakah aksesori sudah lengkap

sebelum perakitan.

Langkah 2. Menghubungkan Jumper Fiber: Buka penutup debu pada konektor serat atau flensa, periksa permukaan ujung serat, dan sambungkan serat atau sambungkan serat ke perangkat atau meteran listrik yang akan diuji setelah dipastikan tidak ada polusi atau kerusakan.

Step3.Menghubungkan Adaptor Daya dan Kabel Seri: Hubungkan modul sumber cahaya dan adaptor daya; menghubungkan modul sumber cahaya dan komputer dengan kabel sinyal USB-RS232. (Catatan: Komputer perlu menginstal driver port serial terlebih dahulu. Sopirnya bisa ditemukan di CD-ROM atau diperoleh dari perusahaan Box Optronics.)

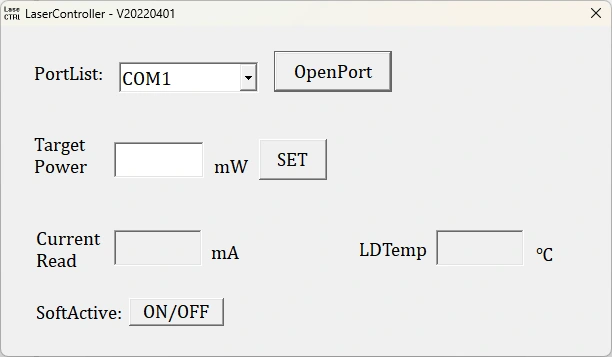

Setp4.Gunakan: Buka sumber cahaya saklar aktivasi; lampu indikator keluaran sumber cahaya menyala, dan ada keluaran daya optik. Pada saat ini, nilai arus kerja dan daya optik adalah parameter yang ditetapkan oleh komputer host pada pematian terakhir. Bisa jadi dimodifikasi dan disimpan dalam perangkat lunak komputer host (hanya untuk versi model dengan daya yang dapat disesuaikan).

Step5.Setelah digunakan, klik tombol tutup, matikan catu daya, dan putuskan sambungan sambungan serat.

Memesan informasi

misalnya: ASE-1064-10-SM-T-M20

(Informasi pemesanan: Sumber Cahaya Broadband ASE 1064nm, output 10mW daya, daya dapat disesuaikan, dengan serat SM Hi1060, paket modul).

Untuk persyaratan khusus lainnya, silakan hubungi: penjualan06@boxoptronics.com

Lembar Data dan Lembar ujian

Lembar Data

Lembar ujian

Ketentuan kutipan dan pembayaran

● Ketentuan penawaran

(1) EXW:

Jika Anda memiliki akun DHL/UPS/FedEx, Box Optronics menyarankan untuk menggunakannya EXW. Kami mengirim melalui akun Anda; kami tidak membebankan biaya pengiriman.

(2) DAP:

Jika Anda tidak memiliki akun, harap bayar di muka biaya pengirimannya produk.

(3) Lainnya

● Ketentuan pembayaran

PayPal dan T/T tersedia.

Waktu memimpin

Dibutuhkan sekitar 10-15 hari kerja untuk produksi. (Jika ada beberapa tersedia, akan dikirim lebih cepat.)

Logistik internasional mungkin memakan waktu 3-5 hari kerja.

Catatan Operasi dan Pemeliharaan

● Tidak disarankan untuk sering memasang dan mencabut kabel serat optik konektor di ujung keluaran. Hal ini membantu menghindari kontaminasi dengan debu yang dapat meningkatkan kehilangan penyisipan atau menyebabkan permukaan ujung konektor terbakar.

● Saat memulai, pastikan terlebih dahulu saklar daya dan saklar kunci dimatikan, lalu sambungkan daya. Saat mematikan, matikan terlebih dahulu saklar kunci; setelah lampu indikator status padam, putuskan sambungan listrik. Lakukan tidak memutus aliran listrik secara langsung saat sumber cahaya sedang beroperasi.

● Untuk model sumber cahaya broadband ASE dengan daya keluaran lebih kecil dari 200 mW, konektor serat keluaran dapat dihubungkan ke mode tunggal lainnya perangkat serat melalui adaptor yang dapat dilepas (flensa serat). Namun, jika akhirnya menghadap konektor serat terkontaminasi, sangat rentan terhadap kerusakan akibat luka bakar saat laser diaktifkan—meskipun kekuatan laser sangat rendah. Oleh karena itu, sebelum menyambungkan konektor fiber, Anda harus menggunakan fiber khusus alat pembersih untuk membersihkan ujung muka secara menyeluruh. Selain itu, gunakan serat pemeriksa permukaan akhir untuk memeriksa permukaan dengan cermat, memastikannya sepenuhnya bebas dari debu dan kontaminan sebelum melakukan sambungan melalui fiber mengarah. Selama pembersihan, inspeksi, dan penyambungan konektor serat, anda harus memastikan bahwa sumber cahaya dalam keadaan nonaktif; di bawah no dalam keadaan apa pengoperasian ini harus dilakukan saat sumber cahaya menyala memancarkan cahaya. Setelah penggunaan selesai dan konektor telah dicabut dari komponen fiber lainnya, Anda harus segera menutup konektor fiber dengan penutup debu pelindung.

● Model sumber cahaya Broadband ASE dengan daya output 200 mW atau yang lebih tinggi mungkin menampilkan kuncir keluaran yang diakhiri dengan konektor FC/APC. Namun, konektor ini ditujukan hanya untuk daya keluaran yang diprakarsai pengguna pemantauan (dengan menghubungkan ke meteran daya optik) atau untuk berinteraksi dengan Kolimator serat diakhiri FC untuk mengarahkan keluaran laser ke ruang bebas. Itu sangat disarankan untuk tidak menggunakan adaptor flensa untuk memasangkannya secara langsung konektor dengan kuncir serat atau perangkat milik pengguna lainnya; melakukan hal itu membawa risiko signifikan merusak konektor serat dan unit penguat itu sendiri. Jika interkoneksi dengan serat lain diperlukan, maka diperlukan disarankan untuk menggunakan penyambungan fusi; selanjutnya, pastikan jenisnya serat yang dihubungkan saling kompatibel.

● Simpan peralatan di lingkungan yang kering dan bebas kelembapan.

Jaminan Mutu dan Layanan Purna Jual

● Masa Garansi:

Perbaikan atau penggantian gratis untuk cacat yang bukan disebabkan oleh manusia dalam waktu 1 tahun sejak pembelian. Layanan pemeliharaan berbayar tersedia setelah 1 tahun.

● Pengecualian dari Garansi Gratis:

Selama masa garansi gratis, layanan perbaikan atau penggantian gratis Akan diberikan untuk kesalahan yang disebabkan oleh masalah kualitas produk. Namun, Kotak Optronics berhak menolak layanan perbaikan gratis berikut ini kasus dalam masa garansi:

(1) Kerusakan yang disebabkan oleh faktor alam (misalnya petir, debu) atau pengaruh lingkungan.

(2) Kerusakan karena pengoperasian yang tidak tepat oleh pengguna.

(3) Kerusakan fisik yang jelas disebabkan oleh kesalahan manusia.

(4) Pembongkaran, modifikasi, atau perbaikan yang tidak sah.

(5) Label jaminan pada wadahnya berubah atau tidak lengkap.

(6) Kerusakan atau kehilangan selama pengangkutan.
