Sumber Cahaya Broadband ASE Kerataan Rendah C-band

Daftar isi

1. Pengenalan Sumber Cahaya Broadband ASE Kerataan Rendah C-band

2. Teknis Spesifikasi

3. Fitur Produk

4. Aplikasi Khas

5. Detail produk

6. Langkah-langkah pengoperasian

7. Informasi Pemesanan

8. Lembar data dan lembar tes

9. Ketentuan kutipan dan pembayaran

10. Waktu tunggu

11. Catatan Operasi dan Pemeliharaan

12. Penjaminan Mutu dan Layanan Purna Jual

Pengenalan Produk

Ini adalah ASE Kerataan Rendah C-band yang tidak koheren Sumber Cahaya Broadband, yaitu emisi spontan yang dihasilkan oleh a laser semikonduktor dalam serat kuarsa yang didoping erbium, dengan spektral 1526~1566nm Cakupan dan daya keluaran 10/20/30/50mW. Set aksesoris lengkap termasuk; panduan pengguna disediakan. Ini cocok untuk serat optik pengujian perangkat, produksi kisi FBG, pencitraan medis, dll. Silakan ambil tindakan pencegahan terhadap kelembaban, debu, dan korosi; itu harus disimpan di tempat yang kering tempat.

Produk Spesifikasi

Fitur Produk

● Efektif;

● Spektrum luas;

● Tinggi stabilitas daya keluaran.

Aplikasi Produk

● Optik penginderaan serat;

● Medis pencitraan;

● Pengujian perangkat serat optik.

Produk Detail

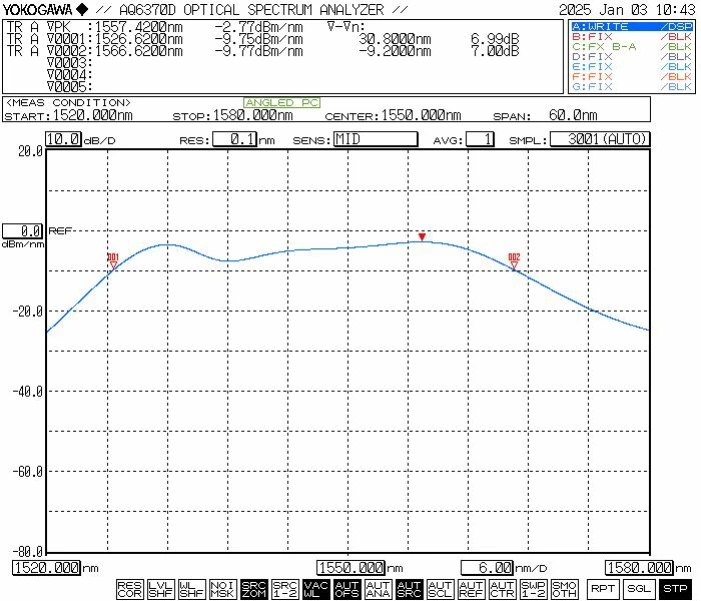

● Spektrum tipikal

● Aksesori Standar

Operasi Langkah-langkah

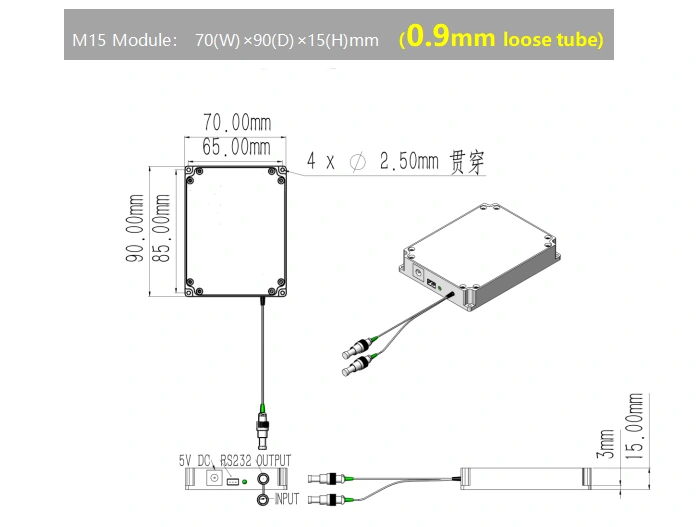

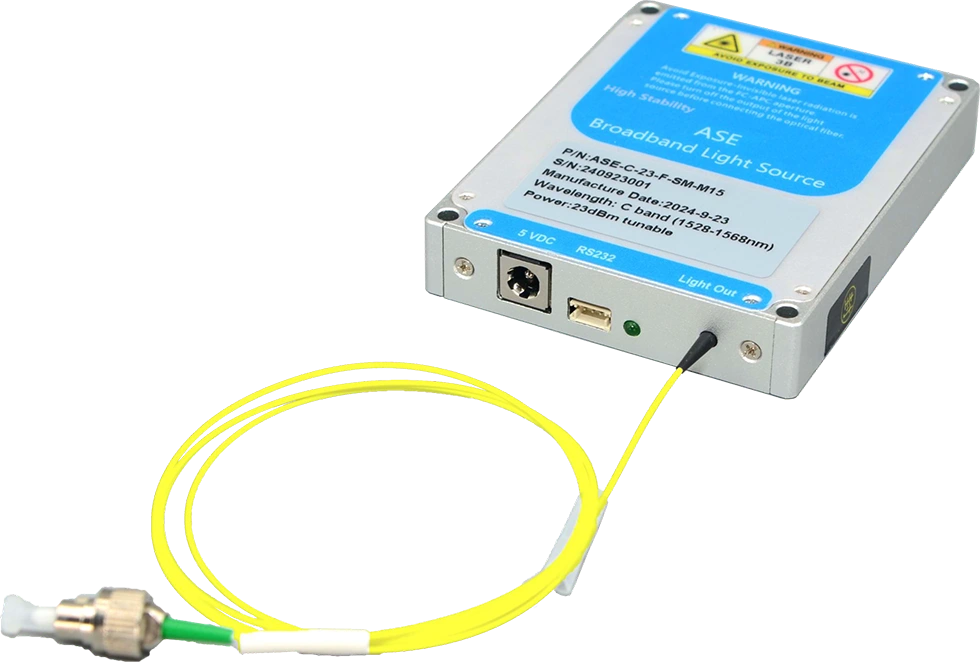

Langkah1. Penampilan:Dari kiri ke kanan-kekuatan port, antarmuka komunikasi serial ZH2.54 (3-pin), LED indikator daya, dan port serat mode tunggal untuk keluaran optik.

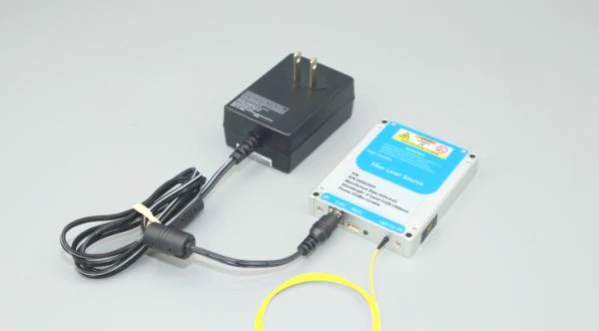

Langkah 2. Catu Daya: Default port input daya adalah DC 5,5×2,1 mm antarmuka; adaptor daya DC 5V yang cocok disertakan dengan unit pada saat itu pengiriman. Metode menghubungkan adaptor daya ke sumber cahaya modul diilustrasikan pada gambar terlampir; harap pastikan bahwa Anda menggunakannya hanya adaptor daya asli yang disertakan. Penggunaan kekuatan yang tidak kompatibel adaptor dapat mengakibatkan kerusakan pada sumber cahaya. Atau, sebuah versi menampilkan kabel daya dengan konektor terminal berbentuk U tersedia untuk memfasilitasi koneksi ke catu daya switching; Namun, pilihan ini harus ada diminta secara khusus pada saat pembelian.

Langkah 3. Menghubungkan Kabel Patch Serat: Lepaskan penutup debu dari konektor serat dan periksa permukaan ujung serat; pastikan bebas dari kontaminasi atau kerusakan sebelum menghubungkannya dengan yang lain komponen serat optik atau peralatan uji. Untuk sumber cahaya berdaya tinggi, hal ini berlaku disarankan untuk menggunakan penyambungan fusi untuk sambungan.

Setp4.Menghubungkan Sumber Cahaya Modul ke PC Host: Gunakan kabel data serial USB-ke-RS232 asli disertakan dengan modul sumber cahaya untuk menghubungkan modul ke komputer. Komputer memerlukan instalasi driver port serial khusus terlebih dahulu untuk mengenali kabel USB-ke-RS232 dengan benar; jika tidak, perangkat lunak host akan melakukannya tidak dapat membuat koneksi yang benar atau berkomunikasi dengan cahaya modul sumber. Silakan hubungi Box Optronics untuk mendapatkan driver yang diperlukan.

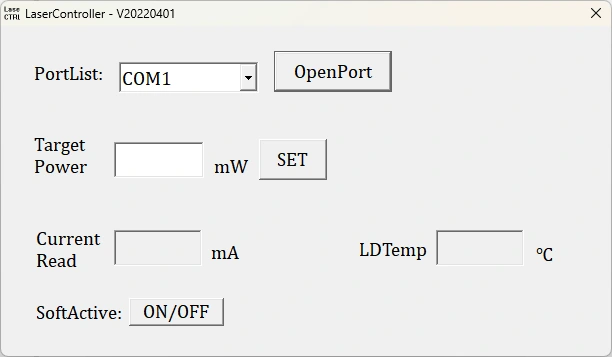

Step5.Software: Untuk produk modul sumber cahaya ASE dengan daya yang dapat disesuaikan, daya keluaran optik dapat diatur melalui perangkat lunak host; untuk daya tetap model, tingkat daya tidak dapat disesuaikan.

Memesan informasi

misalnya: ASE-C-F7-20-SM-M

(Informasi pemesanan: Sumber Cahaya Broadband ASE Kerataan Rendah C-band, kerataan spektral≤7dB, 20mW daya keluaran, dengan serat SM, paket modul).

Untuk persyaratan khusus lainnya, silakan hubungi: penjualan06@boxoptronics.com

Lembar Data dan Lembar ujian

Lembar Data

Lembar ujian

Ketentuan kutipan dan pembayaran

● Ketentuan penawaran

(1) EXW:

Jika Anda memiliki akun DHL/UPS/FedEx, Box Optronics menyarankan untuk menggunakannya EXW. Kami mengirim melalui akun Anda; kami tidak membebankan biaya pengiriman.

(2) DAP:

Jika Anda tidak memiliki akun, harap bayar di muka biaya pengirimannya produk.

(3) Lainnya

● Ketentuan pembayaran

PayPal dan T/T tersedia.

Waktu memimpin

Dibutuhkan sekitar 10 hari kerja untuk produksi. (Jika ada beberapa dalam stok, itu akan dikirim lebih cepat.)

Logistik internasional mungkin memakan waktu 3-5 hari kerja.

Catatan Operasi dan Pemeliharaan

● Dalam kondisi permukaan ujung yang bersih, serat mode tunggal (seperti Hi-1060, PM980, G652D, atau PM1550) memiliki toleransi daya teoretis sebesar sekitar 200 mW cahaya terus menerus. Akibatnya, untuk sumber cahaya dan amplifier dengan tingkat daya keluaran di bawah 200 mW, konektor serat keluaran dapat digabungkan ke perangkat serat mode tunggal lainnya menggunakan adaptor standar (flensa serat). Namun, jika permukaan ujung konektor serat terkontaminasi, hal itu akan terjadi sangat rentan terbakar saat laser diaktifkan—meskipun laser tersebut kekuatan laser sangat rendah. Oleh karena itu, sebelum membuat sambungan serat apa pun, permukaan ujung konektor harus dibersihkan secara menyeluruh menggunakan pembersih serat khusus alat. Selain itu, pemeriksa permukaan ujung serat harus digunakan dengan hati-hati periksa permukaan untuk memastikannya benar-benar bebas dari debu dan kontaminan sebelum melanjutkan dengan koneksi melalui flensa serat.

● Saat membersihkan, memeriksa, atau menyambungkan konektor serat optik, Anda harus memastikan bahwa sumber cahaya tidak memancarkan cahaya; dalam keadaan apa pun sebaiknya pengoperasian dilakukan saat lampu aktif. Setelah selesai digunakan dan setelah melepaskan dari konektor serat optik lainnya, konektor tersebut harus dilengkapi dengan penutup debu.

● Jika serat keluaran perlu dihubungkan ke serat lain, maka itu adalah sambungannya disarankan menggunakan fusion splicer.

● Tidak disarankan untuk sering memasukkan atau melepas serat optik konektor di ujung keluaran, untuk mencegah kontaminasi debu—yang dapat menyebabkan peningkatan kehilangan penyisipan—atau kerusakan pada permukaan ujung konektor serat.

● Harap berhati-hati terhadap kelembapan, debu, dan korosi; toko di tempat yang kering.

Jaminan Mutu dan Layanan Purna Jual

● Masa Garansi:

Perbaikan atau penggantian gratis untuk cacat yang bukan disebabkan oleh manusia dalam waktu 1 tahun sejak pembelian. Layanan pemeliharaan berbayar tersedia setelah 1 tahun.

● Pengecualian dari Garansi Gratis:

Selama masa garansi gratis, layanan perbaikan atau penggantian gratis Akan diberikan untuk kesalahan yang disebabkan oleh masalah kualitas produk. Namun, Kotak Optronics berhak menolak layanan perbaikan gratis berikut ini kasus dalam masa garansi:

(1) Kerusakan yang disebabkan oleh faktor alam (misalnya petir, debu) atau pengaruh lingkungan.

(2) Kerusakan karena pengoperasian yang tidak tepat oleh pengguna.

(3) Kerusakan fisik yang jelas disebabkan oleh kesalahan manusia.

(4) Pembongkaran, modifikasi, atau perbaikan yang tidak sah.

(5) Label jaminan pada wadahnya berubah atau tidak lengkap.

(6) Kerusakan atau kehilangan selama pengangkutan.
