Sumber Cahaya Pita Lebar ASE C-band

Daftar isi

1. Pengenalan Sumber Cahaya Pita Lebar ASE C-band

2. Teknis Spesifikasi

3. Fitur Produk

4. Aplikasi Khas

5. Detail produk

6. Langkah-langkah pengoperasian

7. Informasi Pemesanan

8. Lembar data dan lembar tes

9. Ketentuan kutipan dan pembayaran

10. Waktu tunggu

11. Catatan Operasi dan Pemeliharaan

12. Penjaminan Mutu dan Layanan Purna Jual

Pengenalan Produk

Sumber cahaya broadband ASE ini milik an sumber cahaya inkoheren, yaitu pancaran spontan yang dihasilkan oleh a serat kuarsa doped erbium yang dipompa laser semikonduktor. Perataan spektral teknologi mencapai spektrum datar broadband, dan panjang gelombang mencakup pita C, dan kerataan spektral <2dB, dicapai melalui serat SM atau serat PM keluaran, opsi daya banyak tingkat, cocok untuk aplikasi penginderaan serat optik.

Produk Spesifikasi

Fitur Produk

● Stabilitas Tinggi Keluaran;

● Datar spektrum;

● DB9 Komunikasi wanita (RS232) untuk integrasi yang mudah.

Aplikasi Produk

● Serat optik penginderaan;

● Medis pencitraan;

● Telekomunikasi;

● Optik pengujian perangkat.

Produk Detail

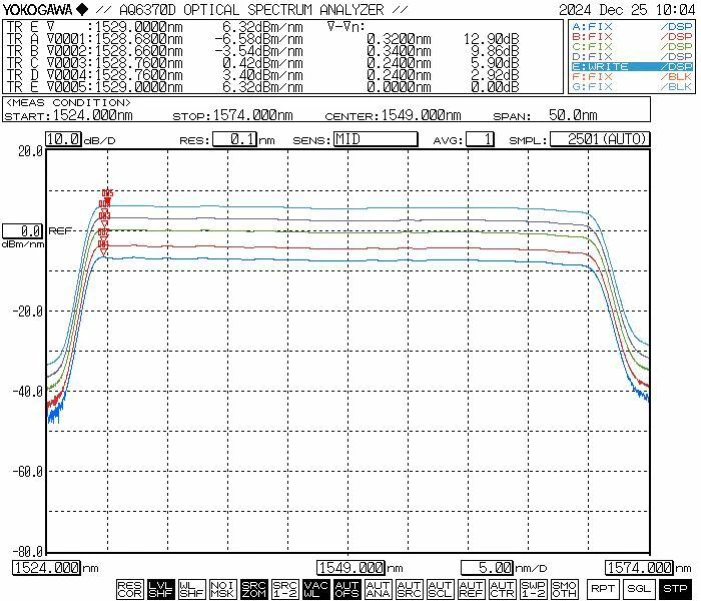

● Spektrum tipikal:

● Aksesori Standar

Operasi Langkah-langkah

Langkah 1. Membongkar dan Perakitan: Silakan periksa apakah aksesori sudah lengkap sebelum perakitan.

Langkah2. Menghubungkan Fiber Jumper: Terbuka penutup debu pada konektor serat atau flensa, periksa permukaan ujung serat, dan sambungkan serat atau sambungkan serat ke perangkat atau meteran listrik yang akan diuji setelah dipastikan tidak ada polusi atau kerusakan.

Langkah3. Menghubungkan Adaptor Daya dan Kabel Seri: Hubungkan modul sumber cahaya dan adaptor daya; menghubungkan modul sumber cahaya dan komputer dengan kabel sinyal USB-RS232. (Catatan: Itu komputer perlu menginstal driver port serial terlebih dahulu. Pengemudi dapat ditemukan pada CD-ROM atau diperoleh dari perusahaan Box Optronics.)

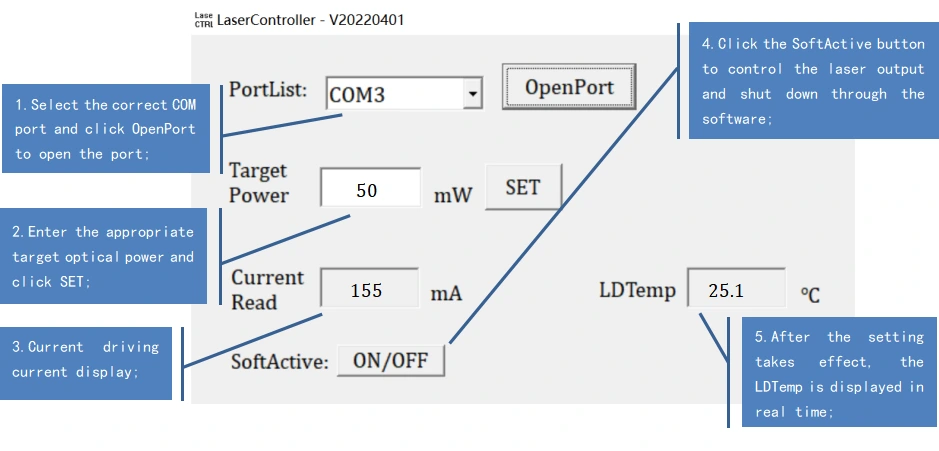

Setp4. Penggunaan: Buka sumber cahaya saklar aktivasi; lampu indikator keluaran sumber cahaya menyala, dan ada keluaran daya optik. Pada saat ini, nilai arus kerja dan daya optik adalah parameter yang ditetapkan oleh komputer host pada pematian terakhir. Bisa jadi dimodifikasi dan disimpan dalam perangkat lunak komputer host (hanya untuk versi model dengan daya yang dapat disesuaikan).

Langkah5. Setelah digunakan: Klik tutup tombol, matikan catu daya, dan putuskan sambungan serat.

Memesan informasi

misalnya: ASE-C-50-SM-TM

(Informasi pemesanan: Sumber Cahaya Broadband ASE C-band, output 50mW daya, dengan serat SM, daya dapat disesuaikan, paket modul).

Untuk persyaratan khusus lainnya, silakan hubungi: penjualan06@boxoptronics.com

Lembar Data dan Lembar ujian

Lembar Data

Lembar ujian

Ketentuan kutipan dan pembayaran

● Ketentuan penawaran

(1) EXW:

Jika Anda memiliki akun DHL/UPS/FedEx, Box Optronics menyarankan untuk menggunakannya EXW. Kami mengirim melalui akun Anda; kami tidak membebankan biaya pengiriman.

(2) DAP:

Jika Anda tidak memiliki akun, harap bayar di muka biaya pengirimannya produk.

(3) Lainnya

● Ketentuan pembayaran

PayPal dan T/T tersedia.

Waktu memimpin

Dibutuhkan sekitar 10-15 hari kerja untuk produksi. (Jika ada beberapa tersedia, akan dikirim lebih cepat.)

Logistik internasional mungkin memakan waktu 3-5 hari kerja.

Catatan Operasi dan Pemeliharaan

● Tidak disarankan untuk sering memasang dan mencabut kabel serat optik konektor di ujung keluaran. Hal ini membantu menghindari kontaminasi dengan debu yang dapat meningkatkan kehilangan penyisipan atau menyebabkan permukaan ujung konektor terbakar.

● Saat memulai, pastikan terlebih dahulu saklar daya dan saklar kunci dimatikan, lalu sambungkan daya. Saat mematikan, matikan terlebih dahulu saklar kunci; setelah lampu indikator status padam, putuskan sambungan listrik. Lakukan tidak memutus aliran listrik secara langsung saat sumber cahaya sedang beroperasi.

● Untuk model sumber cahaya broadband ASE dengan daya keluaran lebih kecil dari 200 mW, konektor serat keluaran dapat dihubungkan ke mode tunggal lainnya perangkat serat melalui adaptor yang dapat dilepas (flensa serat). Namun, jika akhirnya menghadap konektor serat terkontaminasi, sangat rentan terhadap kerusakan akibat luka bakar saat laser diaktifkan—meskipun kekuatan laser sangat rendah. Oleh karena itu, sebelum menyambungkan konektor fiber, Anda harus menggunakan fiber khusus alat pembersih untuk membersihkan ujung muka secara menyeluruh. Selain itu, gunakan serat pemeriksa permukaan akhir untuk memeriksa permukaan dengan cermat, memastikannya sepenuhnya bebas dari debu dan kontaminan sebelum melakukan sambungan melalui fiber mengarah. Selama pembersihan, inspeksi, dan penyambungan konektor serat, anda harus memastikan bahwa sumber cahaya dalam keadaan nonaktif; di bawah no dalam keadaan apa pengoperasian ini harus dilakukan saat sumber cahaya menyala memancarkan cahaya. Setelah penggunaan selesai dan konektor telah dicabut dari komponen fiber lainnya, Anda harus segera menutup konektor fiber dengan penutup debu pelindung.

● Model sumber cahaya Broadband ASE dengan daya output 200 mW atau yang lebih tinggi mungkin menampilkan kuncir keluaran yang diakhiri dengan konektor FC/APC. Namun, konektor ini ditujukan hanya untuk daya keluaran yang diprakarsai pengguna pemantauan (dengan menghubungkan ke meteran daya optik) atau untuk berinteraksi dengan Kolimator serat diakhiri FC untuk mengarahkan keluaran laser ke ruang bebas. Itu sangat disarankan untuk tidak menggunakan adaptor flensa untuk memasangkannya secara langsung konektor dengan kuncir serat atau perangkat milik pengguna lainnya; melakukan hal itu membawa risiko signifikan merusak konektor serat dan unit penguat itu sendiri. Jika interkoneksi dengan serat lain diperlukan, maka diperlukan disarankan untuk menggunakan penyambungan fusi; selanjutnya, pastikan jenisnya serat yang dihubungkan saling kompatibel.

● Harap berhati-hati terhadap kelembapan, debu, dan korosi; toko di tempat yang kering.

Jaminan Mutu dan Layanan Purna Jual

● Masa Garansi:

Perbaikan atau penggantian gratis untuk cacat yang bukan disebabkan oleh manusia dalam waktu 1 tahun sejak pembelian. Layanan pemeliharaan berbayar tersedia setelah 1 tahun.

● Pengecualian dari Garansi Gratis:

Selama masa garansi gratis, layanan perbaikan atau penggantian gratis Akan diberikan untuk kesalahan yang disebabkan oleh masalah kualitas produk. Namun, Kotak Optronics berhak menolak layanan perbaikan gratis berikut ini kasus dalam masa garansi:

(1) Kerusakan yang disebabkan oleh faktor alam (misalnya petir, debu) atau pengaruh lingkungan.

(2) Kerusakan karena pengoperasian yang tidak tepat oleh pengguna.

(3) Kerusakan fisik yang jelas disebabkan oleh kesalahan manusia.

(4) Pembongkaran, modifikasi, atau perbaikan yang tidak sah.

(5) Label jaminan pada wadahnya berubah atau tidak lengkap.

(6) Kerusakan atau kehilangan selama pengangkutan.
