Dioda Laser Kupu-Kupu DFB 1392nm 10mW

Daftar isi

1. Pengenalan 1392nm Dioda Laser Kupu-Kupu DFB 10mW

2. Spesifikasi Teknis

3. Fitur Produk

4. Aplikasi Khas

5. Detail produk

6. Informasi Pemesanan

7. Lembar data dan lembar tes

8. Ketentuan penawaran dan pembayaran

9. Waktu memimpin

10. Catatan Operasi

11. Jaminan Mutu dan Layanan Purna Jual

Pengenalan Produk

Laser berpasangan serat DFB 1392nm dengan kupu-kupu 14-pin paket, panjang gelombang pusat 1392nm, daya keluaran tipikal 10mW. TEC bawaan, termistor, dan monitor PD, mendukung serat SM atau serat PM. Hal ini terutama digunakan dalam penginderaan H2O, instrumen optik, dan sumber cahaya uji. Catatan: Kirim lewat pos definisi PIN yang benar, jaga ujung serat tetap bersih, di bawah kendali TEC. Tegangan berlebih, arus berlebih, ESD, penyolderan suhu tinggi, dan berlebihan pembengkokan serat dilarang.

Produk Spesifikasi

Produk Fitur

● Kinerja tinggi, laser umpan balik terdistribusi (DFB) multi-quantum well (MQW);

● SMF-28e atau serat PM1550;

● Industri paket kupu-kupu 14 pin standar yang tertutup rapat;

● Bawaan TEC dan PD.

Produk Aplikasi

● Serat optik terdistribusi penginderaan;

● Komunikasi serat optik peralatan uji

● Konsentrasi uap air deteksi;

● Sumber cahaya inti untuk sistem TDLAS (Spektroskopi Penyerapan Laser Dioda Merdu);

● Penelitian & Laboratorium Instrumen.

Produk Detail

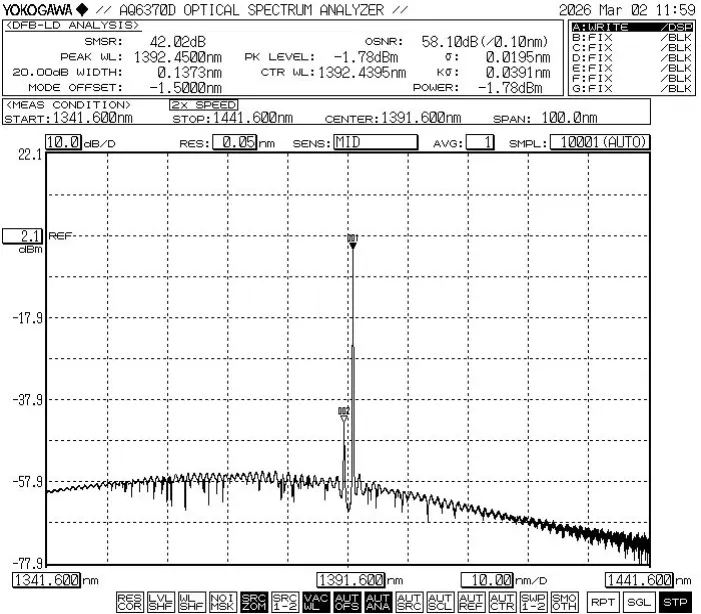

● Spektrum tipikal: 1392nm, toleransi WL +/-1nm.

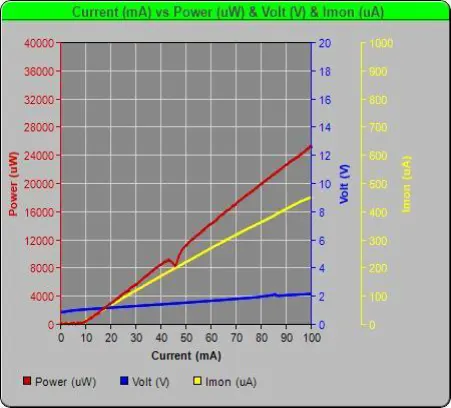

● Dioda Laser Kupu-kupu DFB PIV-1392nm 10mW

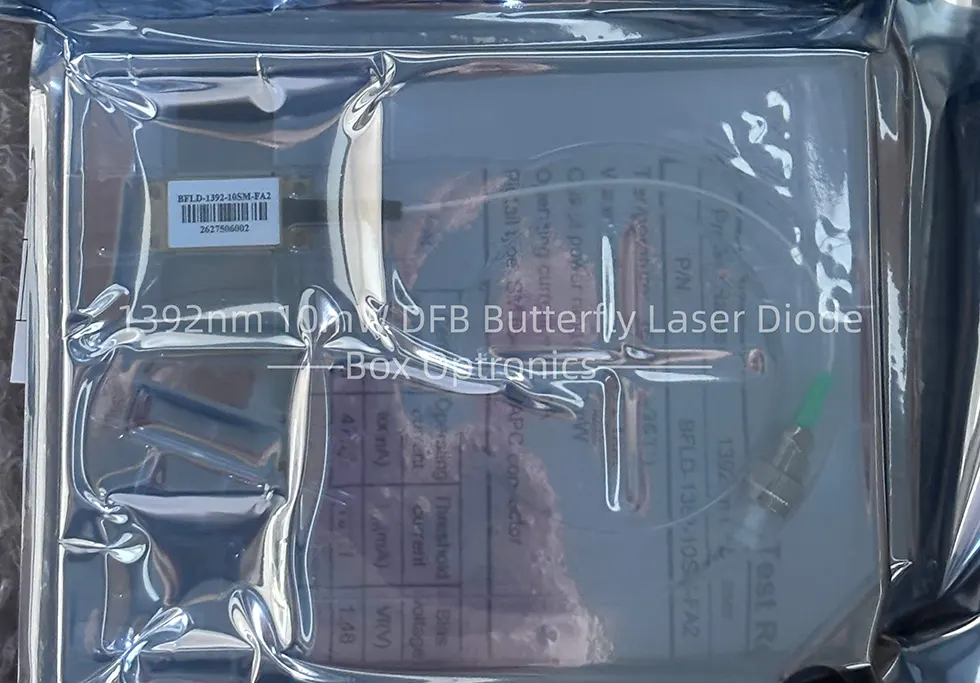

● Contoh pengepakan

Memesan informasi

misalnya: BFLD-1392-10SM-FA2

(Informasi pemesanan: Dioda Laser Kupu-kupu DFB 1392nm 10mW, dengan SM serat, konektor FC/APC, pin-out tipe 2).

Lembar Data dan Lembar ujian

Lembar Data

Lembar ujian

Ketentuan kutipan dan pembayaran

● Ketentuan penawaran

(1) EXW:

Jika Anda memiliki akun DHL/UPS/FedEx, Box Optronics menyarankan untuk menggunakannya EXW. Kami mengirim melalui akun Anda; kami tidak membebankan biaya pengiriman.

(2) DAP:

Jika Anda tidak memiliki akun, harap bayar di muka biaya pengirimannya produk.

(3) Lainnya

● Ketentuan pembayaran

PayPal dan T/T tersedia.

Waktu memimpin

Dibutuhkan sekitar 10 hari kerja untuk produksi. (Jika ada beberapa dalam stok, itu akan dikirim lebih cepat.)

Logistik internasional mungkin memakan waktu 3-5 hari kerja.

Catatan Operasi

● Saat dioperasikan, perangkat ini memancarkan sinar laser intensitas tinggi; lakukan jangan melihat langsung ke permukaan ujung serat, karena dapat menyebabkan cedera mata.

● Perangkat ini sensitif terhadap elektrostatis; oleh karena itu, kepatuhan yang ketat untuk tindakan perlindungan anti-statis diperlukan selama pengemasan, transportasi, dan penggunaan. Selain itu, tindakan pencegahan harus diambil untuk mencegahnya lonjakan pasokan listrik, karena kegagalan untuk melakukan hal ini dapat mengakibatkan kerusakan permanen pada perangkat (misalnya, memastikan peralatan dibumikan dengan benar dan memakai antistatis tali pergelangan tangan).

● Verifikasi stabilitas sirkuit pengoperasian produk untuk mencegahnya kerusakan yang disebabkan oleh arus pulsa.

● Serat optik bersifat rapuh; jangan gunakan serat untuk menarik perangkat. Saat memasukkan atau melepas perangkat dari soketnya, jangan menekannya atau tarik selongsong yang terletak di bagian belakang rumah perangkat. Untuk perangkat dilengkapi dengan konektor, pastikan perangkat dan konektor serat diangkat secara bersamaan selama pemasangan atau pelepasan.

● Jika pin memerlukan penyolderan, suhu penyolderan tidak boleh melebihi 260°C, dan waktu penyolderan tidak boleh melebihi 10 detik. Khusus perhatian harus diberikan pada hal-hal berikut: selama proses penyolderan, perangkat harus dalam keadaan tidak menyala, dan besi solder harus dalam keadaan benar membumi.

● Saat menggunakan perangkat, patuhi dengan ketat voltase pengoperasian dan rentang saat ini yang ditentukan dalam lembar data. Parameter utama—termasuk Ith (Arus Ambang), Iop max (Arus Operasi Maksimum), Vop max (Maksimum Tegangan Operasi), dan λc (Panjang Gelombang Pusat)—harus direferensikan khusus dalam laporan pengujian yang diberikan pada saat pengiriman. Catatan: Pengoperasian melampaui peringkat maksimum absolut dapat menyebabkan kerusakan permanen pada perangkat.

Jaminan Mutu dan Layanan Purna Jual

● Masa Garansi:

Perbaikan atau penggantian gratis untuk cacat yang bukan disebabkan oleh manusia dalam waktu 1 tahun sejak pembelian. Layanan pemeliharaan berbayar tersedia setelah 1 tahun.

● Pengecualian dari Garansi Gratis:

Selama masa garansi gratis, layanan perbaikan atau penggantian gratis Akan diberikan untuk kesalahan yang disebabkan oleh masalah kualitas produk. Namun, Kotak Optronics berhak menolak layanan perbaikan gratis berikut ini kasus dalam masa garansi:

(1) Kerusakan yang disebabkan oleh faktor alam (misalnya petir, debu) atau pengaruh lingkungan.

(2) Kerusakan karena pengoperasian yang tidak tepat oleh pengguna.

(3) Kerusakan fisik yang jelas disebabkan oleh kesalahan manusia.

(4) Pembongkaran, modifikasi, atau perbaikan yang tidak sah.

(5) Label jaminan pada wadahnya berubah atau tidak lengkap.

(6) Kerusakan atau kehilangan selama pengangkutan.
