Dioda Laser DFB SM PM 1580nm

Daftar isi

1. Pengenalan Dioda Laser DFB SM PM 1580nm

2. Spesifikasi Teknis

3. Fitur Produk

4. Aplikasi Biasa

5. Detail produk

6. Informasi Pemesanan

7. Lembar data dan lembar tes

8. Ketentuan penawaran dan pembayaran

9. Waktu tunggu

10. Catatan Pengoperasian

11. Jaminan Kualitas dan Layanan Purna Jual

Pengenalan Produk-Dioda Laser DFB SM PM 1580nm

Dioda Laser DFB SM PM 1580nm dilengkapi chip DFB MQW premium dengan panjang gelombang pusat 1580nm (toleransi ±1nm) dan rasio penekanan mode samping khas 40dB. Dirancang dengan arus ambang rendah, konsumsi daya rendah, dan keandalan tinggi, produk ini terintegrasi penuh dengan termistor, TEC, dan dioda pemantauan untuk kinerja stabil berkelanjutan. Sangat cocok untuk deteksi gas, pengujian perangkat pasif, dan aplikasi penginderaan serat optik.

Spesifikasi Produk-Dioda Laser DFB SM PM 1580nm

Fitur Produk-Dioda Laser DFB SM PM 1580nm

● Laser Umpan Balik Terdistribusi (DFB) Multi-Quantum Well (MQW);

● Paket kupu-kupu 14-pin dengan stabilitas tinggi;

● Termistor terintegrasi, TEC dan fotodioda monitor;

● Arus ambang rendah dan konsumsi daya rendah;

● Jenis serat dapat berupa serat SMF-28e atau PM.

Aplikasi Produk-Dioda Laser DFB SM PM 1580nm

● Sensor serat optik;

● Sumber cahaya untuk pengujian dan pengukuran;

● Sistem deteksi gas;

● Pengujian perangkat optik pasif;

● Komunikasi serat optik.

Detail Produk-Dioda Laser DFB SM PM 1580nm

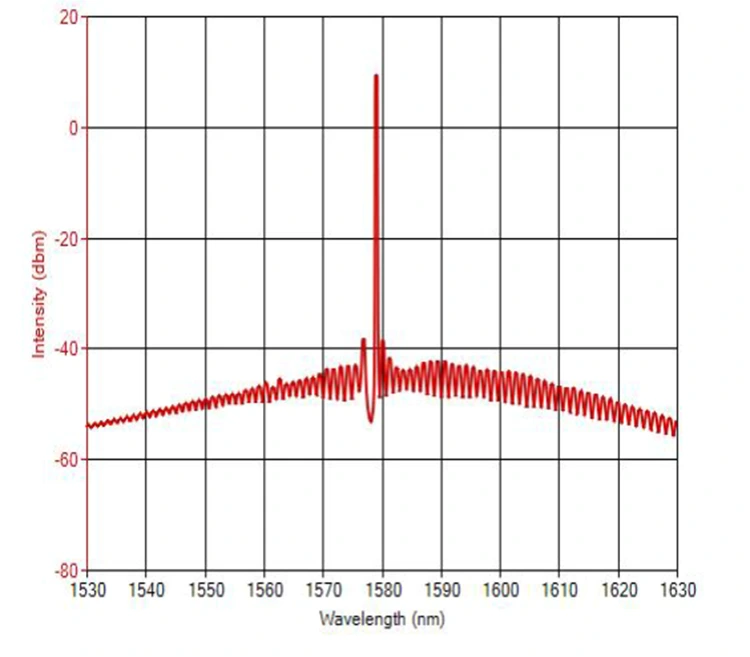

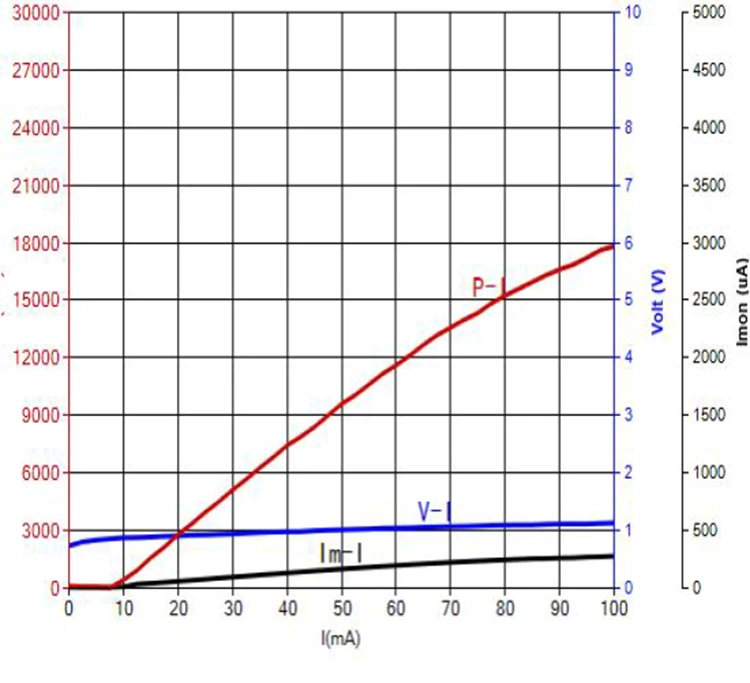

● Spektrum umum dan PIV: 1580nm 10mW, toleransi WL +/-1nm.

● Gambar paket & Definisi PIN-OUT (Satuan: mm) - Dioda Laser DFB SM PM 1580nm

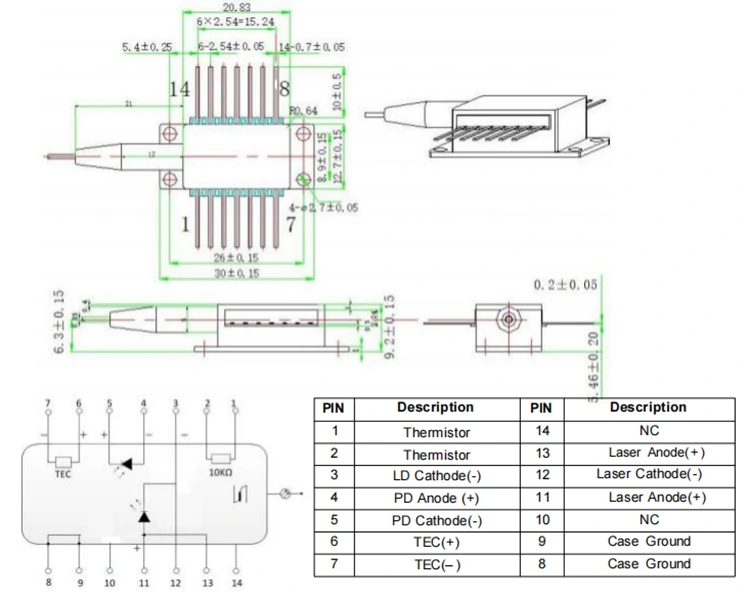

>>>Pin keluar tipe 1

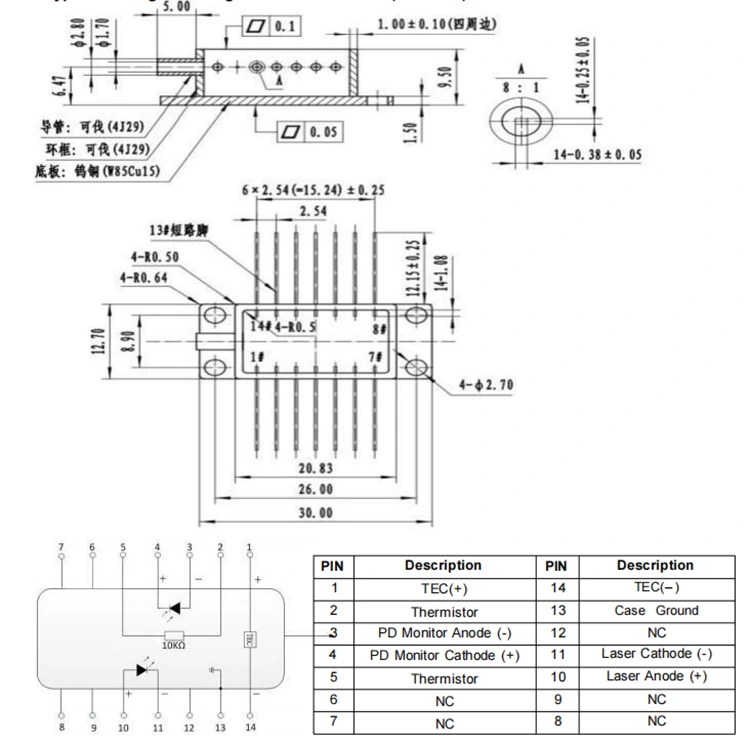

>>>Pin keluar tipe 2

Informasi pemesanan-Dioda Laser DFB SM PM 1580nm

misalnya: BFLD-1580-10SM-FA2
(Informasi pemesanan: dioda Laser DFB 1580nm, paket kupu-kupu 14-pin, daya keluaran 10mW, dengan serat SM, konektor FC/APC, pin-out tipe2).

Lembar Data dan Lembar Uji Dioda Laser DFB SM PM 1580nm

Lembar Data

Lembar ujian

Ketentuan penawaran dan pembayaran-Dioda Laser DFB SM PM 1580nm

● Ketentuan penawaran

(1) EXW:

Jika Anda memiliki akun DHL/UPS/FedEx, Box Optronics menyarankan untuk menggunakan EXW. Kami mengirim melalui akun Anda; kami tidak membebankan biaya pengiriman.

(2) DAP:

Jika Anda tidak memiliki akun, harap membayar di muka biaya pengiriman produk.

(3) Lainnya

● Ketentuan pembayaran

PayPal dan T/T tersedia.

Dioda Laser DFB SM PM waktu tunggu-1580nm

Produksi: 10 hari kerja. (Jika ada stok, akan dikirim lebih cepat.)

Logistik internasional: 3-5 hari kerja.

Catatan Pengoperasian-Dioda Laser DFB SM PM 1580nm

● Serat optik bersifat rapuh; jangan gunakan serat untuk menarik perangkat. Saat memasukkan atau melepas perangkat dari soketnya, jangan menekan atau menarik selongsong yang terletak di bagian belakang wadah perangkat. Untuk perangkat yang dilengkapi konektor, pastikan perangkat dan konektor serat diangkat secara bersamaan selama pemasangan atau pelepasan.

● Jika pin memerlukan penyolderan, suhu penyolderan tidak boleh melebihi 260°C, dan waktu penyolderan tidak boleh lebih dari 10 detik. Perhatian khusus harus diberikan pada hal-hal berikut: selama proses penyolderan, perangkat harus dalam keadaan mati, dan besi solder harus diarde dengan benar.

● Sebelum menghidupkan perangkat, aktifkan pendingin terlebih dahulu, lalu berikan daya sedikit demi sedikit untuk mencegah chip menjadi terlalu panas atau kelebihan beban.

Jaminan Kualitas dan Layanan Purna Jual-Dioda Laser DFB SM PM 1580nm

● Masa Garansi:

Perbaikan atau penggantian gratis untuk cacat yang bukan disebabkan oleh manusia dalam waktu 1 tahun sejak pembelian. Layanan pemeliharaan berbayar tersedia setelah 1 tahun.

● Pengecualian dari Garansi Gratis:

Selama masa garansi gratis, layanan perbaikan atau penggantian gratis akan diberikan untuk kesalahan yang disebabkan oleh masalah kualitas produk. Namun, Box Optronics berhak menolak layanan perbaikan gratis dalam kasus berikut dalam masa garansi:

(1) Kerusakan yang disebabkan oleh faktor alam (misalnya petir, debu) atau pengaruh lingkungan.

(2) Kerusakan karena pengoperasian yang tidak tepat oleh pengguna.

(3) Kerusakan fisik yang jelas disebabkan oleh kesalahan manusia.

(4) Pembongkaran, modifikasi, atau perbaikan yang tidak sah.

(5) Label garansi pada wadahnya berubah atau tidak lengkap.

(6) Kerusakan atau kehilangan selama pengangkutan.
