Dioda Laser DFB BTF 1532nm

Daftar isi

1. Pengenalan 1532nm Dioda Laser BTF DFB

2. Spesifikasi Teknis

3. Fitur Produk

4. Aplikasi Khas

5. Detail produk

6. Informasi Pemesanan

7. Lembar data dan lembar tes

8. Ketentuan penawaran dan pembayaran

9. Waktu memimpin

10. Catatan Operasi

11. Jaminan Mutu dan Layanan Purna Jual

Pengenalan Produk

Dioda Laser DFB BTF 1532nm dengan panjang gelombang pusat 1532.68nm (ITU CH56), daya keluaran optik 10mW. TEC dan termistor bawaan memungkinkan operasi yang stabil. Selama pengoperasian, sambungkan dengan benar sesuai dengan definisi pin-out, mengontrol arus penggerak dan suhu dalam nilai jangkauan, dan menghindari kerusakan ESD dan operasi tegangan berlebih.

Produk Spesifikasi

Fitur Produk

● kupu-kupu paket, TEC bawaan;

● Suhu lebar keandalan; 

● Tinggi keandalan, respon cepat, stabilitas yang baik.

Aplikasi Produk

● C2H2 Gas asetilena penginderaan; 

● Serat Optik Komunikasi & Transmisi Fotonik Gelombang Mikro;

● Pencari jarak laser.

Produk Detail

● Spektrum tipikal: 1532,68 nm, toleransi panjang gelombang +/- 0,5 nm.

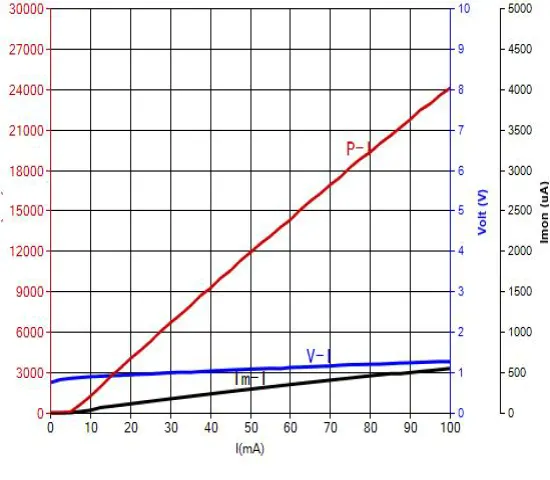

● Laser BTF DFB PIV-1532nm 10mW Dioda

● Dioda Laser BTF DFB FAQ-1532nm

(1) Apa itu paket BTF?

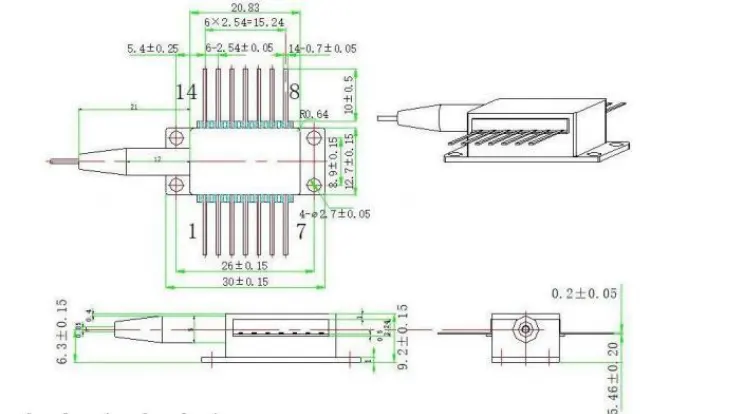

-Paket BTF (Kupu-kupu) adalah paket kupu-kupu 14-pin standar, format kemasan kelas industri yang paling umum di bidang optoelektronik industri. Paket ini mengintegrasikan chip laser, kontrol suhu TEC, termistor, dan fotodioda, menawarkan hermetisitas dan termal yang sangat baik kinerja manajemen. Tidak ada perbedaan mendasar dari standar kemasan kupu-kupu; “BTF” biasa digunakan sebagai singkatan dari “Kupu-kupu” dalam produk penamaan.

(2) Mode berkendara apa yang didukung produk ini?

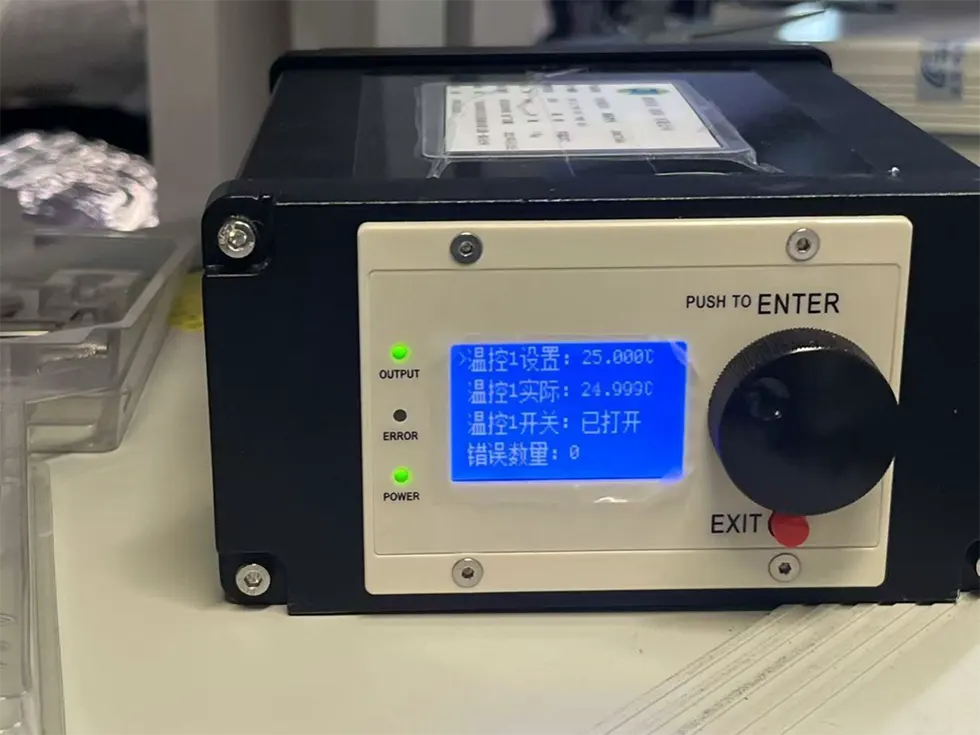

-Dioda Laser DFB BTF 1532nm mendukung gelombang kontinu (CW) operasi. Sumber arus konstan dengan kebisingan rendah direkomendasikan (ambang batas arus sekitar 5-20mA, arus operasi 50-90mA), bersama dengan TEC pengontrol untuk stabilisasi suhu (biasanya disetel pada 25℃).

(3) Apakah pengujian sampel tersedia?

--Pengujian sampel dan produksi uji coba volume kecil didukung. Untuk pengadaan massal, kami menawarkan harga volume dan penawaran berjenjang.

Memesan informasi

misalnya: BFLD-CH56-10SM-FA

(Informasi pemesanan: Dioda Laser DFB BTF 1532nm, daya keluaran 10mW, dengan Serat SM, konektor FC/APC, pin-out tipe 1).

Lembar Data dan Lembar Tes

Lembar Data

Lembar ujian

Ketentuan kutipan dan pembayaran

● Ketentuan penawaran

(1) EXW:

Jika Anda memiliki akun DHL/UPS/FedEx, Box Optronics menyarankan untuk menggunakannya EXW. Kami mengirim melalui akun Anda; kami tidak membebankan biaya pengiriman.

(2) DAP:

Jika Anda tidak memiliki akun, harap bayar di muka biaya pengirimannya produk.

● Ketentuan pembayaran

PayPal dan T/T tersedia.

Waktu memimpin

Dibutuhkan sekitar 10 hari kerja untuk produksi. (Jika ada beberapa dalam stok, itu akan dikirim lebih cepat.)

Logistik internasional mungkin memakan waktu 3-5 hari kerja.

Operasi Catatan

● Saat dioperasikan, perangkat ini memancarkan sinar laser intensitas tinggi; lakukan jangan melihat langsung ke permukaan ujung serat, karena dapat menyebabkan cedera mata.

● Perangkat ini sensitif terhadap elektrostatis; oleh karena itu, kepatuhan yang ketat untuk tindakan perlindungan anti-statis diperlukan selama pengemasan, transportasi, dan penggunaan. Selain itu, tindakan pencegahan harus diambil untuk mencegahnya lonjakan pasokan listrik, karena kegagalan untuk melakukan hal ini dapat mengakibatkan kerusakan permanen pada perangkat (misalnya, memastikan peralatan dibumikan dengan benar dan memakai antistatis tali pergelangan tangan).

● Serat optik bersifat rapuh; jangan gunakan serat untuk menarik perangkat. Saat memasukkan atau melepas perangkat dari soketnya, jangan menekannya atau tarik selongsong yang terletak di bagian belakang rumah perangkat. Untuk perangkat dilengkapi dengan konektor, pastikan perangkat dan konektor serat diangkat secara bersamaan selama pemasangan atau pelepasan.

● Sebelum menyalakan semua komponen, aktifkan terlebih dahulu pendinginnya, dan kemudian lanjutkan dengan langkah peningkatan daya bertahap untuk mencegah chip terlalu panas dan kelebihan beban.

● Selama proses penyalaan, jangan sekali-kali mengalirkan arus tinggi secara langsung, seperti ini berisiko merusak chip. Sebaliknya, nyalakan perangkat pada level saat ini Dekat dengan ambang batas chip, dan kemudian secara bertahap meningkatkan arus dalam jumlah kecil meningkat sampai tingkat yang diinginkan tercapai.

Jaminan Mutu dan Layanan Purna Jual

● Masa Garansi:

Perbaikan atau penggantian gratis untuk cacat yang bukan disebabkan oleh manusia dalam waktu 1 tahun sejak pembelian. Layanan pemeliharaan berbayar tersedia setelah 1 tahun.

● Pengecualian dari Garansi Gratis:

Selama masa garansi gratis, layanan perbaikan atau penggantian gratis Akan diberikan untuk kesalahan yang disebabkan oleh masalah kualitas produk. Namun, Kotak Optronics berhak menolak layanan perbaikan gratis berikut ini kasus dalam masa garansi:

(1) Kerusakan yang disebabkan oleh faktor alam (misalnya petir, debu) atau pengaruh lingkungan.

(2) Kerusakan karena pengoperasian yang tidak tepat oleh pengguna.

(3) Kerusakan fisik yang jelas disebabkan oleh kesalahan manusia.

(4) Pembongkaran, modifikasi, atau perbaikan yang tidak sah.

(5) Label jaminan pada wadahnya berubah atau tidak lengkap.

(6) Kerusakan atau kehilangan selama pengangkutan.
