Dioda Laser Kupu-kupu DFB 1567nm

Daftar isi

1. Pengenalan 1567nm Dioda Laser Kupu-Kupu DFB

2. Spesifikasi Teknis

3. Fitur Produk

4. Aplikasi Khas

5. Detail produk

6. Informasi Pemesanan

7. Lembar data dan lembar tes

8. Ketentuan penawaran dan pembayaran

9. Waktu memimpin

10. Catatan Operasi

11. Jaminan Mutu dan Layanan Purna Jual

Pengenalan Produk

Dioda laser kupu-kupu DFB 1567nm dengan multi-kuantum struktur DFB yang baik dan paket kupu-kupu 14-pin. Ini mengintegrasikan TEC dan termistor, mendukung mode tunggal SMF 28e atau serat pemeliharaan polarisasi keluaran, dengan daya keluaran khas 10mW, suhu pengoperasian -20~+70℃, sesuai RoHS. Catatan ESD perlindungan, dan tidak melebihi peringkat maksimum absolut.

Produk Spesifikasi

Fitur Produk

● Multi-Kuantum Laser Umpan Balik Terdistribusi (DFB) Well (MQW);

● Serat jenisnya bisa berupa serat SMF-28e atau PM;

● 14-pin paket kupu-kupu dengan stabilitas tinggi;

● Stabil 10mW output, SMSR tinggi dan isolasi optik yang baik.

Aplikasi Produk

● Sensor serat optik;

● Sumber cahaya;

● Gas karbon monoksida CO penginderaan;

● Jarak menengah & jarak jauh komunikasi serat dan sistem pengujian.

1. Detail Produk-Dioda Laser Kupu-kupu DFB 1567nm

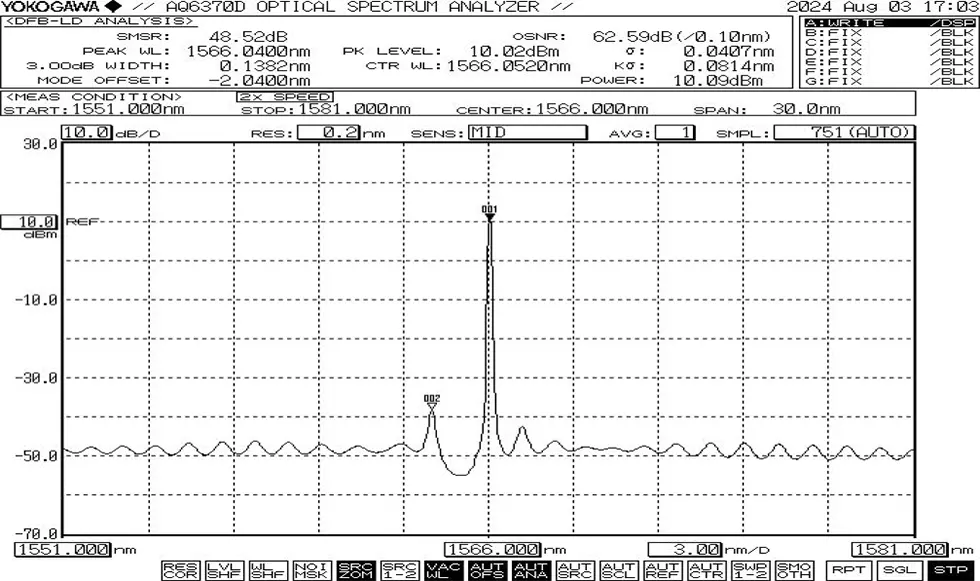

Spektrum tipikal: 1567nm, toleransi WL +/- 1nm.

● Gambar paket & Definisi PIN-OUT (Satuan: mm) -1567nm DFB Butterfly Dioda Laser

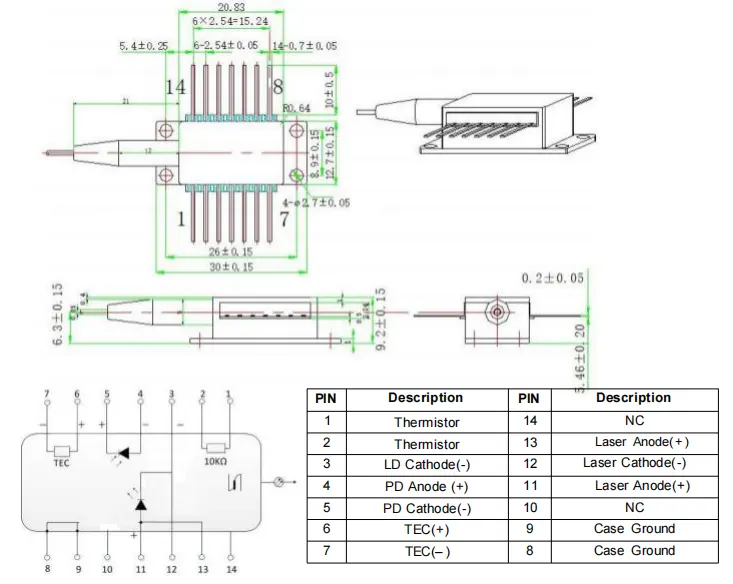

>>>Pin keluar tipe 1

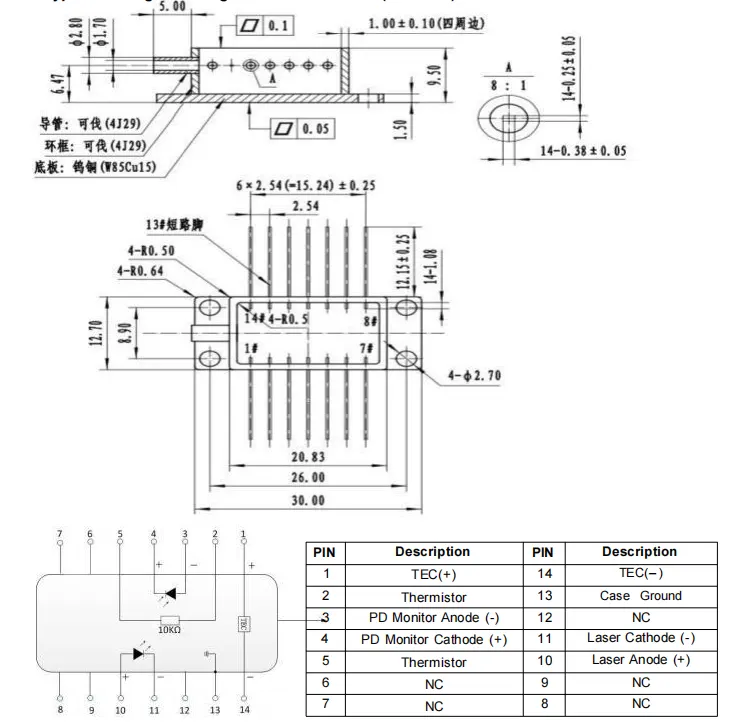

>>>Pin-out tipe 2

Memesan informasi

misalnya: BFLD-1567-10SM-FA

(Informasi pemesanan: Dioda Laser Kupu-kupu DFB 1567nm, kupu-kupu 14-pin paket, daya keluaran 10mW, dengan serat SM, konektor FC/APC, pin-out tipe 1).

Lembar Data dan Lembar ujian

Lembar Data

Lembar ujian

Ketentuan kutipan dan pembayaran

● Ketentuan penawaran

(1) EXW:

Jika Anda memiliki akun DHL/UPS/FedEx, Box Optronics menyarankan untuk menggunakannya EXW. Kami mengirim melalui akun Anda; kami tidak membebankan biaya pengiriman.

(2) DAP:

Jika Anda tidak memiliki akun, harap bayar di muka biaya pengirimannya produk.

● Ketentuan pembayaran

PayPal dan T/T tersedia.

Waktu memimpin

Dibutuhkan sekitar 10 hari kerja untuk produksi. (Jika ada beberapa dalam stok, itu akan dikirim lebih cepat.)

Logistik internasional mungkin memakan waktu 3-5 hari kerja.

Operasi Catatan

● Saat dioperasikan, perangkat ini memancarkan sinar laser intensitas tinggi; lakukan jangan melihat langsung ke permukaan ujung serat, karena dapat menyebabkan cedera mata.

● Perangkat ini sensitif terhadap elektrostatis; oleh karena itu, kepatuhan yang ketat untuk tindakan perlindungan anti-statis diperlukan selama pengemasan, transportasi, dan penggunaan. Selain itu, tindakan pencegahan harus diambil untuk mencegahnya lonjakan pasokan listrik, karena kegagalan untuk melakukan hal ini dapat mengakibatkan kerusakan permanen pada perangkat (misalnya, memastikan peralatan dibumikan dengan benar dan memakai antistatis tali pergelangan tangan).

● Serat optik bersifat rapuh; jangan gunakan serat untuk menarik perangkat. Saat memasukkan atau melepas perangkat dari soketnya, jangan menekannya atau tarik selongsong yang terletak di bagian belakang rumah perangkat. Untuk perangkat dilengkapi dengan konektor, pastikan perangkat dan konektor serat diangkat secara bersamaan selama pemasangan atau pelepasan.

● Jika pin memerlukan penyolderan, suhu penyolderan tidak boleh melebihi 260°C, dan waktu penyolderan tidak boleh melebihi 10 detik. Khusus perhatian harus diberikan pada hal-hal berikut: selama proses penyolderan, perangkat harus dalam keadaan tidak menyala, dan besi solder harus dalam keadaan benar membumi.

● Sebelum menyalakan semua komponen, aktifkan terlebih dahulu pendinginnya, dan kemudian lanjutkan dengan langkah peningkatan daya bertahap untuk mencegah chip terlalu panas dan kelebihan beban.

2. Jaminan Kualitas dan Layanan Purna Jual-Laser Kupu-kupu DFB 1567nm Dioda

● Masa Garansi:

Perbaikan atau penggantian gratis untuk cacat yang bukan disebabkan oleh manusia dalam waktu 1 tahun sejak pembelian. Layanan pemeliharaan berbayar tersedia setelah 1 tahun.

● Pengecualian dari Garansi Gratis:

Selama masa garansi gratis, layanan perbaikan atau penggantian gratis Akan diberikan untuk kesalahan yang disebabkan oleh masalah kualitas produk. Namun, Kotak Optronics berhak menolak layanan perbaikan gratis berikut ini kasus dalam masa garansi:

(1) Kerusakan yang disebabkan oleh faktor alam (misalnya petir, debu) atau pengaruh lingkungan.

(2) Kerusakan karena pengoperasian yang tidak tepat oleh pengguna.

(3) Kerusakan fisik yang jelas disebabkan oleh kesalahan manusia.

(4) Pembongkaran, modifikasi, atau perbaikan yang tidak sah.

(5) Label jaminan pada wadahnya berubah atau tidak lengkap.

(6) Kerusakan atau kehilangan selama pengangkutan.
