Dioda Laser DFB 1574nm untuk Penginderaan CO2

Box Optronics, produsen komponen optoelektronik profesional, menyediakan Dioda Laser DFB 1574nm, laser umpan balik terdistribusi kupu-kupu 14-pin yang dirancang untuk penginderaan gas CO2, sistem sensor serat optik, dan aplikasi transmisi C/DWDM. Menampilkan panjang gelombang pusat 1574nm (cocok dengan garis serapan CO2), daya keluaran optik 10mW/20mW, dan serat SM atau PM opsional, laser ini memberikan kinerja optik yang stabil dan presisi untuk spektroskopi serapan laser dioda merdu (TDLAS) dan aplikasi deteksi gas lainnya. Tim teknik kami mendukung opsi konfigurasi panjang gelombang, daya, dan serat khusus untuk memenuhi persyaratan penginderaan gas dan integrasi sistem tertentu.

mengirimkan permintaan

Deskripsi Produk

Ikhtisar Produk-Dioda Laser DFB 1574nm untuk Penginderaan CO2

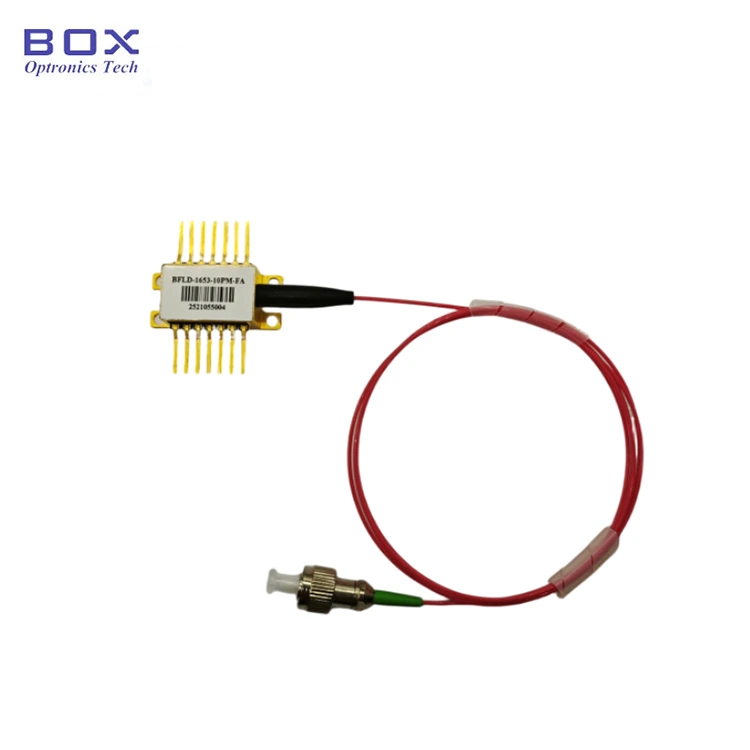

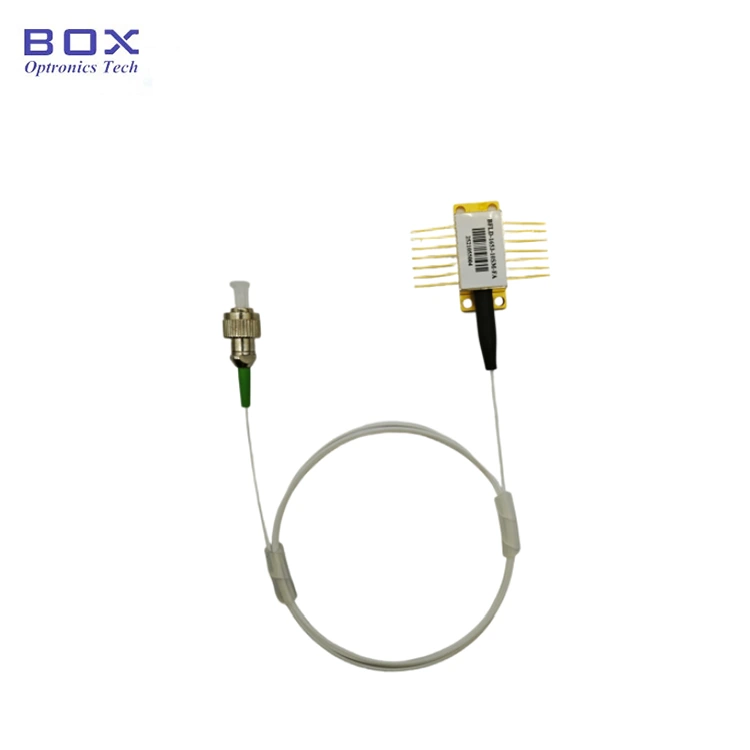

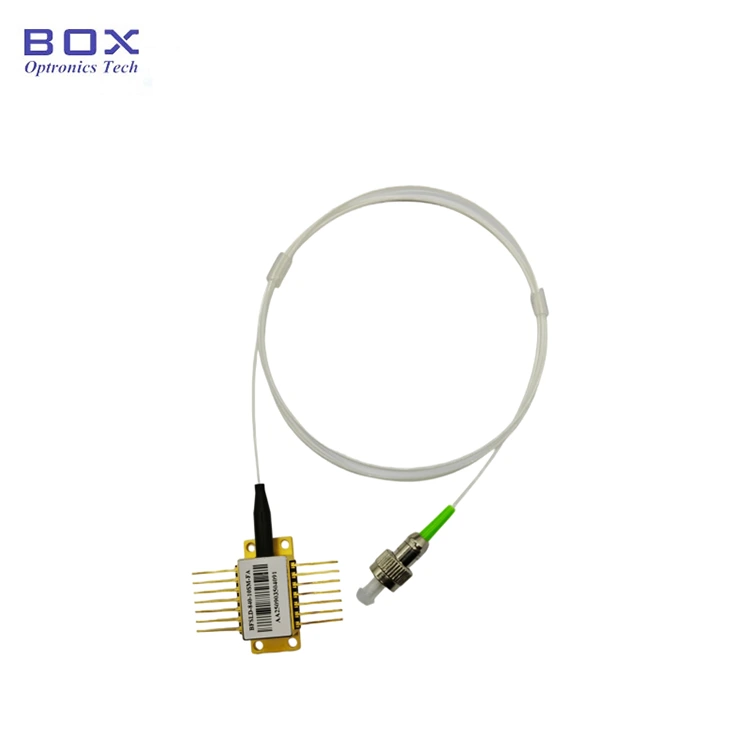

Dioda Laser DFB 1574 nm untuk Penginderaan CO2 menghasilkan daya output optik 10mW atau 20mW melalui serat mode tunggal atau serat pemelihara polarisasi dengan konektor FC/APC.

Dilengkapi lebar garis spektral sempit tipikal 3MHz (FWHM) dan rasio penekanan mode sisi tinggi ≥35dB (tipikal 40dB), laser DFB memberikan kemurnian spektral dan presisi panjang gelombang yang diperlukan untuk spektroskopi serapan laser dioda merdu (TDLAS) dan teknik deteksi gas resolusi tinggi lainnya.

Bertempat dalam paket kupu-kupu 14-pin standar industri dengan dua opsi konfigurasi pinout, terintegrasi dengan TEC, termistor, monitor PD, dan isolator. Laser ini kompatibel dengan papan driver laser kupu-kupu standar dan desain sistem.

Fitur Utama-Dioda Laser DFB 1574nm untuk Penginderaan CO2

· Panjang gelombang pusat: 1574nm (kisaran 1573–1575nm), disesuaikan dengan garis serapan gas CO2

· Daya keluaran optik tinggi: 10mW atau 20mW

· Bandwidth modulasi lebar: tipikal 2,5GHz (-3dB)

· Isolator optik bawaan: isolasi ≥30dB

· Pendingin termoelektrik (TEC) terintegrasi dan termistor 10kΩ untuk stabilisasi panjang gelombang

· Koefisien suhu panjang gelombang: tipikal 0,09nm/°C (15°C hingga 35°C)

· Koefisien arus panjang gelombang: 0,01nm/mA tipikal untuk penyetelan panjang gelombang

· Paket kupu-kupu 14-pin standar industri, opsi pinout Tipe 1 dan Tipe 2

· Arus ambang rendah: 10mA~35mA

· Pantau fotodioda terintegrasi untuk pemantauan daya

Aplikasi Khas-Dioda Laser DFB 1574nm untuk Penginderaan CO2

· Deteksi dan pemantauan gas CO2 berdasarkan spektroskopi penyerapan laser dioda merdu (TDLAS)

· Spektroskopi modulasi panjang gelombang (WMS) untuk deteksi CO₂ dan gas jejak dengan sensitivitas tinggi

· Sistem penginderaan serat optik berdasarkan FBG dan teknik pengukuran interferometri

· Peralatan pengujian dan pengukuran komunikasi serat optik

· Analisis nafas dan aplikasi penginderaan gas biomedis

· Penelitian dan pengembangan di laboratorium fotonik dan penginderaan optik

· Integrasi OEM ke dalam alat analisa gas dan instrumen pemantauan lingkungan

Spesifikasi Produk-Dioda Laser DFB 1574nm untuk Penginderaan CO2

Peringkat Maksimum Mutlak

Parameter	Simbol	Kondisi	Minimal.	Ketik.	Maks.	Satuan
Suhu Penyimpanan	Ts	-	-40	-	85	°C
Suhu Kotak Pengoperasian	Atas	-	-20	-	70	°C
maju Saat ini	JIKA	CW	-	-	200	mA
Tegangan Balik Laser	VLR	-	-	-	2	V
Arus Maju PD	IFPD	-	-	1.1	5	mA
Tegangan Balik PD	VRPD	-	-	5	10	V
Arus TEC	ITEC	-	-	0.8	1.5	A
Tegangan TEC	VTEC	-	-	1.5	3.5	V

Karakteristik Elektro-Optik (T = Suhu Laser 25°C)

Parameter	Simbol	Kondisi Tes	Minimal.	Ketik.	Maks.	Satuan
Panjang Gelombang Pusat	c	TL=15~35°C, CW	1573	1574	1575	nm
Daya Keluaran Optik	PO	-	10	-	-	mW
Arus Ambang Batas	ITU	-	-	10	35	mA
Efisiensi Kemiringan	η	CW, keluaran 5mW	0.05	0.11	0.2	mW/mA
Operasi Saat Ini	Iop	PO=10mW, CW	-	100	120	mA
Lebar Garis Spektral	buruk	FWHM	-	3	-	MHz
Tegangan Maju Laser	VF	CW, keluaran 10mW	-	1.2	3.0	V
Pantau Arus Gelap	PENGENAL	-	-	-	0.1	μA
Bandwidth (-3dB)	BW	-	-	2.5	-	GHz
Rasio Penekanan Mode Samping	SMSR	CW	35	40	-	dB
Isolasi Optik	-	-10	30	-	-	dB
Kebisingan Intensitas Relatif	rin	CW, keluaran 5mW	-	-145	-	dB/Hz
TEC Atur Suhu	Ts	-	15	-	35	°C
Impedansi Masukan	ZIN	-	22	25	28	Ω
Arus Termistor	ITC	-	10	-	100	μA
Resistansi Termistor	RTH	TL=25°C	9.5	10	10.5	kΩ
Arus TEC	ITEC	TL=25°C, TC=70°C	-	-	1.5	A
Tegangan TEC	VTEC	TL=25°C, TC=70°C	-	-	3.5	V
Kapasitas TEC	ΔT	Tc=70°C	-	-	50	°C
Penyimpangan Panjang Gelombang (EOL)	Δλ	seumur hidup 25 tahun	-	-	±0,1	nm
Koefisien Suhu Panjang Gelombang	Δλ/ΔT	TEC 15°C hingga 35°C	-	0.09	-	nm/°C
Koefisien Arus Panjang Gelombang	Δλ/ΔI	-	-	0.01	-	nm/mA

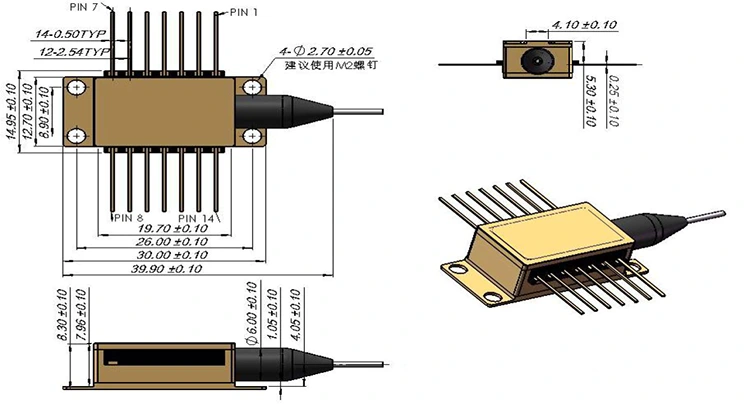

Definisi Paket dan Pin -Dioda Laser DFB 1574nm untuk Penginderaan CO2

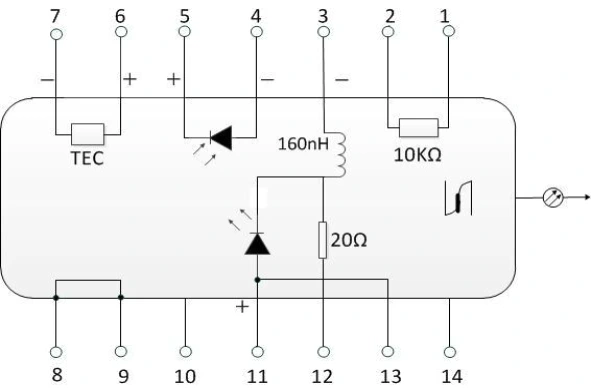

Konfigurasi Pin Tipe 1

Pin	Keterangan	Pin	Keterangan
1	Termistor	14	NC (Tidak Ada Koneksi)
2	Termistor	13	Anoda Laser (+)
3	Bias Laser DC (Katoda) (-)	12	Katoda RF Laser (-)
4	Anoda Monitor PD (-)	11	Anoda Laser (+)
5	Katoda Monitor PD (+)	10	NC (Tidak Ada Koneksi)
6	TEC (+)	9	Dasar Kasus
7	TEC (-)	8	Dasar Kasus

Konfigurasi Tipe 2 Pin

Pin	Keterangan	Pin	Keterangan
1	TEC (+)	14	TEC (-)
2	Termistor	13	Dasar Kasus
3	Anoda Monitor PD (-)	12	NC (Tidak Ada Koneksi)
4	Katoda Monitor PD (+)	11	Katoda Laser (-)
5	Termistor	10	Anoda Laser (+)
6	NC (Tidak Ada Koneksi)	9	NC (Tidak Ada Koneksi)
7	NC (Tidak Ada Koneksi)	8	NC (Tidak Ada Koneksi)

Informasi Pemesanan

Nomenklatur Model

BFLD - XXXX - XX - XX - XX X

Contoh: BFLD-1574-20PM-FA2

Bidang	Kode	Keterangan
Jenis Laser	BFLD	Seri Dioda Laser DFB
Panjang gelombang	1574	1574 nm (panjang gelombang lain tersedia: 1030, 1064, 1392, 1653, 1683, CWDM)
Daya Keluaran	20	20mW; 10 = 10mW
Jenis Serat	PM	PM = Pemelihara polarisasi; SM = Mode tunggal
Tipe Konektor	FA	FC/APC; SA = SC/APC; Konektor lain tersedia
Pinout	BATAL / 2	NULL = Tipe 1 (default); 2 = Tipe 2

Pertanyaan Umum (FAQ) Dioda Laser DFB -1574nm untuk Penginderaan CO2

T: Bagaimana TEC terintegrasi meningkatkan kinerja penginderaan CO2?

J: TEC dan termistor terintegrasi menstabilkan suhu chip laser, meminimalkan panjang gelombang dan penyimpangan daya keluaran. Karena panjang gelombang laser DFB bergantung pada suhu, kontrol termal yang presisi membantu menjaga keselarasan dengan fitur penyerapan CO₂ target. TEC memberikan penyesuaian panjang gelombang yang kasar, sedangkan penyetelan panjang gelombang yang halus dapat dicapai melalui modulasi arus injeksi.

T: Mengapa isolator optik internal penting untuk sistem sensor gas?

J: Isolator optik internal mengurangi umpan balik optik yang disebabkan oleh pantulan dari sambungan serat dan komponen optik. Hal ini meningkatkan stabilitas keluaran laser dan mengurangi sensitivitas terhadap gangguan optik eksternal, yang sangat penting untuk sistem deteksi gas TDLAS dan WMS dengan sensitivitas tinggi.

T: Bisakah saya mendapatkan panjang gelombang khusus untuk spesies gas yang berbeda?

J: Ya, Box Optronics menyediakan sumber laser DFB pada panjang gelombang yang dioptimalkan untuk berbagai aplikasi penginderaan gas, termasuk namun tidak terbatas pada CO2 (1574nm), CH4 (1653nm), H2O (1392nm), dan O2 (760nm). Kami juga mendukung panjang gelombang saluran CWDM dan DWDM untuk aplikasi komunikasi. Hubungi kami dengan persyaratan panjang gelombang spesifik Anda dan tim teknik kami akan meninjau kelayakannya.

T: Sirkuit penggerak dan kontrol apa yang diperlukan untuk laser ini?

J: Laser DFB 1574nm memerlukan driver dioda laser dengan pembatas arus yang sesuai, pengontrol suhu untuk TEC terintegrasi, dan opsional input modulasi untuk pemindaian panjang gelombang dalam aplikasi TDLAS. Fotodioda monitor dapat digunakan untuk kontrol daya otomatis (APC).

Produk Terkait -Dioda Laser DFB 1574nm untuk Penginderaan CO2

· Laser Kupu-Kupu DFB 1653,7nm 40mW berdaya tinggi - Sumber laser DFB untuk deteksi metana, pemantauan lingkungan, dan aplikasi keselamatan industri

· Laser Gabungan Serat 10mW 1683nm -Laser DFB dengan panjang gelombang yang diperluas untuk spektroskopi serapan CH₄ dan aplikasi penginderaan gas dengan sensitivitas tinggi

· Dioda Laser Kupu-Kupu DFB 10mW 1392nm - dirancang untuk spektroskopi serapan uap air dan sistem pengukuran kelembapan

· 1mm InGaAs PIN Fotodioda TO46 - Fotodetektor 900-1650nm sensitivitas tinggi untuk deteksi sinyal penyerapan gas dan pemantauan daya optik

· Modul Laser Merdu C-band - sumber laser untuk spektroskopi, interogasi FBG, dan karakterisasi optik

Lembar Data dan Lembar Uji Dioda Laser DFB -1574nm untuk Penginderaan CO2

lembar data

lembar ujian
