Laser Kupu-kupu Daya Tinggi 1550nm DFB 40mW

Daftar isi

1. Pengenalan 1550nm Laser Kupu-kupu Daya Tinggi DFB 40mW

2. Spesifikasi Teknis

3. Fitur Produk

4. Aplikasi Khas

5. Detail pengepakan

6. Informasi Pemesanan

7. Lembar Data

8. Ketentuan penawaran dan pembayaran

9. Waktu memimpin

10. Catatan Operasi

11. Pertanyaan Umum

Pengenalan Produk

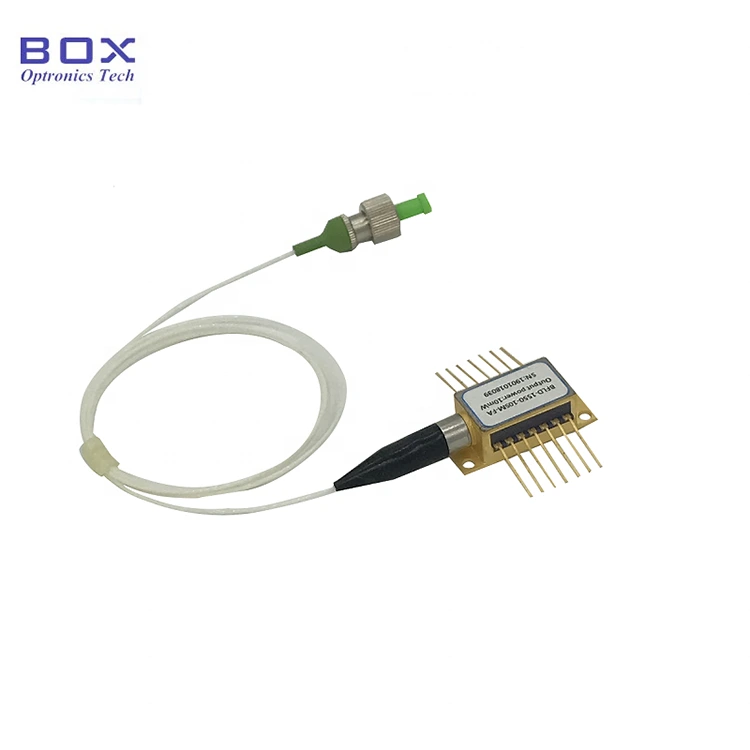

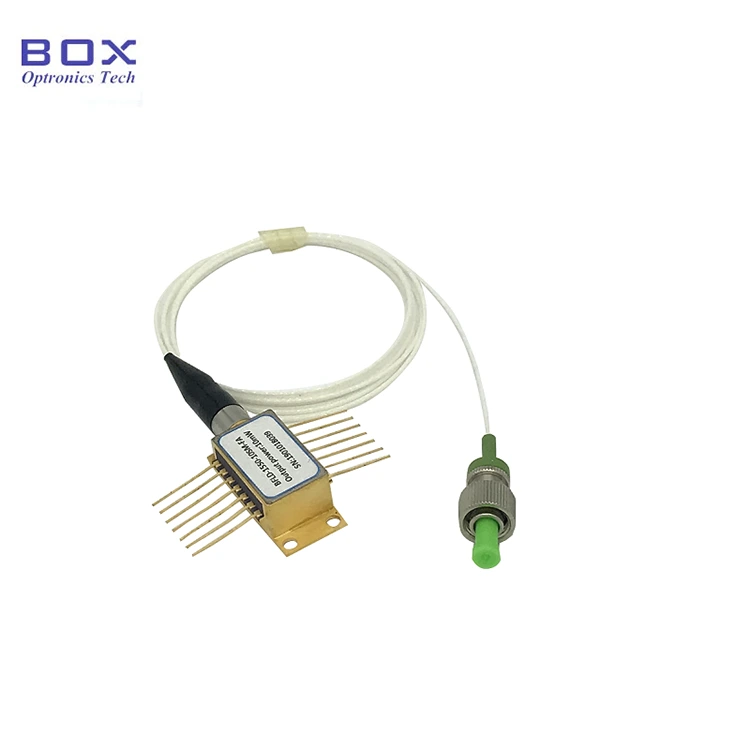

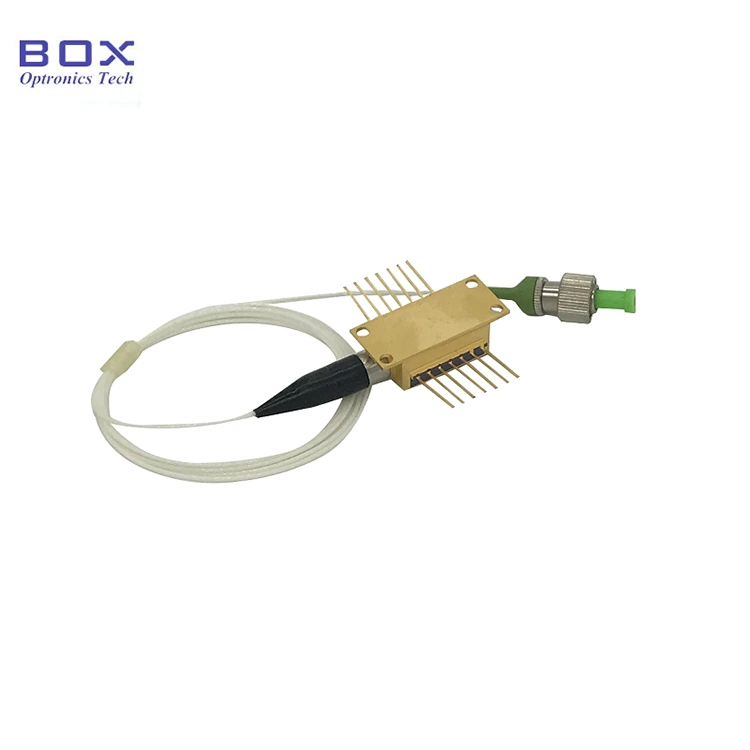

Ini adalah Laser Kupu-kupu Daya Tinggi DFB 40mW 1550nm, TEC bawaan, monitor PD, dan termistor. Ini memiliki panjang gelombang yang stabil, 40mW daya keluaran, dan arus ambang rendah. Opsional dengan serat SM/PM, lebar suhu pengoperasian, dan keandalan tinggi, cocok untuk komunikasi serat, instrumen optik, dan penginderaan serat. Silakan kontrol arus drive dan suhu secara ketat, dan hindari kerusakan arus berlebih.

Produk Spesifikasi

Fitur Produk

● Multi-Kuantum Laser Umpan Balik Terdistribusi (DFB) Well (MQW);

● Kuncir serat SM atau serat PM;

● Daya keluaran 40mW;

● 14-pin Paket BTF dengan TEC dan Monitor PD.

Aplikasi Produk

● serat optik komunikasi;

● Penginderaan serat optik;

● Pengujian perangkat optik.

Produk Detail

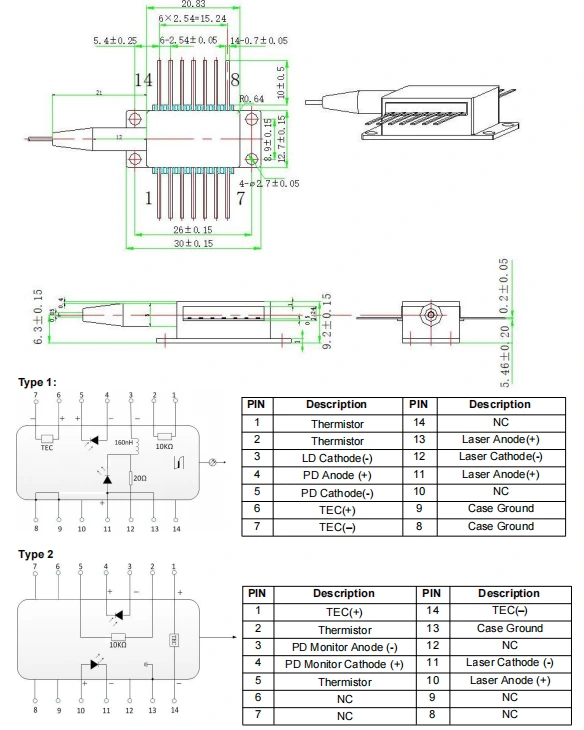

● Gambar paket & Definisi PIN-OUT (Satuan: mm) -1550nm DFB 40mW Tinggi Laser Kupu-kupu Kekuatan

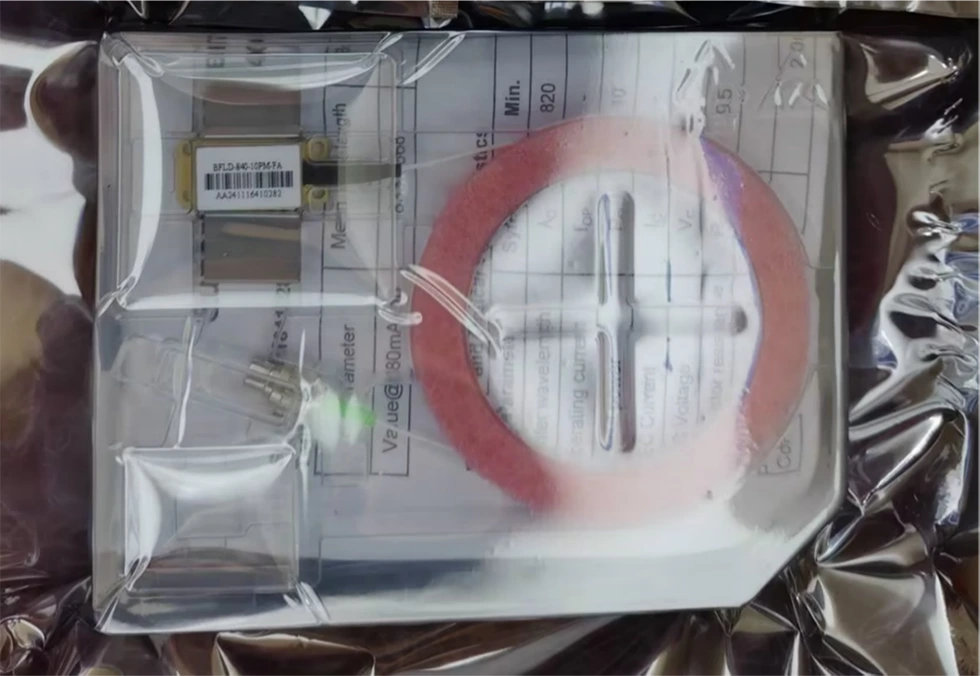

● Contoh pengepakan

*Perangkat mandiri tanpa drive; paket modul yang terintegrasi dengan driver sirkuit adalah opsional.

Memesan informasi

misalnya: BFLD-1550-40SM-FA1

(Informasi pemesanan: Laser Kupu-kupu Daya Tinggi 1550nm DFB 40mW, SM serat, konektor FC/APC, pin telekomunikasi).

Untuk persyaratan khusus lainnya, silakan hubungi: penjualan06@boxoptronics.com

Lembar Data

Lembar Data

Ketentuan kutipan dan pembayaran

● Ketentuan penawaran

(1) EXW:

Jika Anda memiliki akun DHL/UPS/FedEx, Box Optronics menyarankan untuk menggunakannya EXW. Kami mengirim melalui akun Anda; kami tidak membebankan biaya pengiriman.

(2) DAP:

Jika Anda tidak memiliki akun, harap bayar di muka biaya pengirimannya produk.

(3) Lainnya

● Ketentuan pembayaran

PayPal dan T/T tersedia.

Waktu memimpin

Dibutuhkan sekitar 10 hari kerja untuk produksi. (Jika ada beberapa dalam stok, itu akan dikirim lebih cepat.)

Logistik internasional mungkin memakan waktu 3-5 hari kerja.

Operasi Catatan

● Saat dioperasikan, perangkat ini memancarkan sinar laser intensitas tinggi; lakukan jangan melihat langsung ke permukaan ujung serat, karena dapat menyebabkan cedera mata.

● Perangkat ini sensitif terhadap elektrostatis; oleh karena itu, kepatuhan yang ketat untuk tindakan perlindungan anti-statis diperlukan selama pengemasan, transportasi, dan penggunaan. Selain itu, tindakan pencegahan harus diambil untuk mencegahnya lonjakan pasokan listrik, karena kegagalan untuk melakukan hal ini dapat mengakibatkan kerusakan permanen pada perangkat (misalnya, memastikan peralatan dibumikan dengan benar dan memakai antistatis tali pergelangan tangan).

● Serat optik bersifat rapuh; jangan gunakan serat untuk menarik perangkat. Saat memasukkan atau melepas perangkat dari soketnya, jangan menekannya atau tarik selongsong yang terletak di bagian belakang rumah perangkat. Untuk perangkat dilengkapi dengan konektor, pastikan perangkat dan konektor serat diangkat secara bersamaan selama pemasangan atau pelepasan.

● Jika pin memerlukan penyolderan, suhu penyolderan tidak boleh melebihi 260°C, dan waktu penyolderan tidak boleh melebihi 10 detik. Khusus perhatian harus diberikan pada hal-hal berikut: selama proses penyolderan, perangkat harus dalam keadaan tidak menyala, dan besi solder harus diarde dengan benar.

● Selama proses penyalaan, jangan sekali-kali mengalirkan arus tinggi secara langsung, seperti ini berisiko merusak chip. Sebaliknya, nyalakan perangkat pada level saat ini Dekat dengan ambang batas chip, dan kemudian secara bertahap meningkatkan arus dalam jumlah kecil meningkat sampai tingkat yang diinginkan tercapai.

● Sebelum menyalakan semua komponen, aktifkan terlebih dahulu pendinginnya, dan kemudian lanjutkan dengan langkah peningkatan daya bertahap untuk mencegah chip terlalu panas dan kelebihan beban.

Pertanyaan Umum

● Apakah mungkin untuk mengubah panjang gelombang dengan mengatur arus? Berapa kisarannya?

--Ya. Saat ini koefisien panjang gelombang adalah 0,01 nm/mA, dan panjang gelombang suhu koefisiennya adalah 0,1 nm/℃. Kisaran WL yang dapat disesuaikan adalah sekitar ~pusat WL+/- 1 nm.

● Berapa lebar garisnya? Apakah kamu memberikan LD lebar garis yang sempit?

--3~5MHz. 1550 nm LD lebar garis sempit (opsional): kurang dari 400kHz, 100kHz, 50kHz, 10kHz.

● Bagaimana peraturan dayanya jangkauan?

--10~100%

● Berapa panjang gelombangnya toleransi?

--+/-3nm. Lebih sedikit juga opsional.

● Apakah Anda menyediakan pelindung tabung serat dan konektor serat?

--Ya. 900um longgar tabung dan FC/APC, SC/APC, atau konektor lainnya bersifat opsional.
