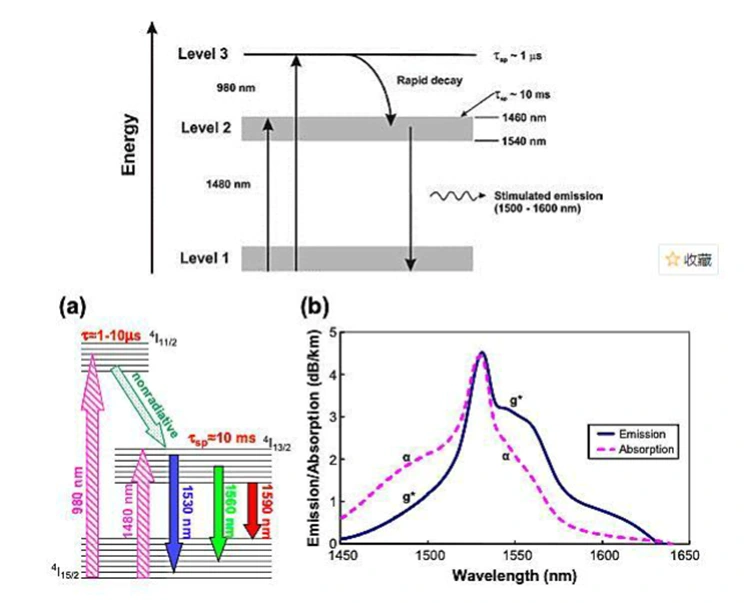

● Energi disuntikkan ke dalam serat yang didoping erbium menggunakan sumber pompa 980 nm atau 1480 nm, menarik ion erbium keadaan dasar (Er³⁺) ke tingkat energi yang lebih tinggi; ion-ion ini kemudian dengan cepat berelaksasi ke keadaan metastabil, sehingga mencapai inversi populasi.
● Ketika cahaya sinyal 1550 nm melewati serat yang didoping erbium, hal ini memicu proses emisi terstimulasi; hal ini menyebabkan ion erbium metastabil (Er³⁺) bertransisi kembali ke keadaan dasar, melepaskan foton koheren yang identik dengan cahaya sinyal, sehingga mencapai amplifikasi daya sinyal secara eksponensial (dalam rezim sinyal kecil).
● Dengan menggunakan serat kodoped erbium-ytterbium yang dikombinasikan dengan teknologi kombinasi pompa multimode, daya keluaran jenuh dapat ditingkatkan secara signifikan (mencapai tingkat daya beberapa watt), sehingga memenuhi persyaratan kabel bawah laut jarak ultra-jauh, sistem CATV berdaya tinggi, dan skenario transmisi kepadatan tinggi.
|

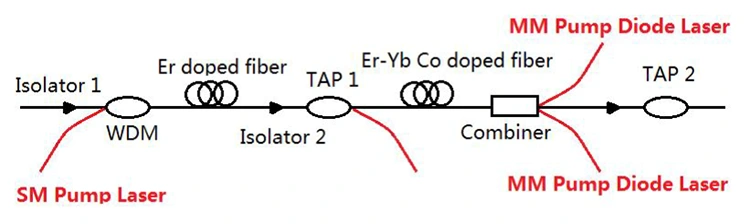

Komponen |
Keterangan |
|
Isolator Optik |
Menghantarkan sinyal optik dalam satu arah, mencegah cahaya yang dipantulkan menyebabkan osilasi sendiri, dan melindungi sumber pompa dan stabilitas tautan sinyal. |
|
Penggandeng WDM |
Secara efisien memasangkan lampu pompa mode tunggal (SM) 980/1480 nm dan lampu sinyal 1550 nm ke dalam serat doping erbium untuk transmisi energi dan sinyal secara bersamaan. |
|
Serat yang didoping Er |
Media penguatan inti yang memperkuat sinyal optik melalui transisi tingkat energi ion erbium, menentukan penguatan dasar dan kinerja kebisingan. |
|
Ketuk Pemisah |
Mengetuk sebagian sinyal optik secara real-time untuk memantau daya tanpa memengaruhi tautan utama, sehingga memungkinkan visualisasi status sistem. |
|
Serat Co-doping Er-Yb |
Meningkatkan efisiensi penyerapan pompa dan daya keluaran jenuh, cocok untuk aplikasi amplifikasi berdaya tinggi dan jarak jauh. |
|
penggabung |
Memasangkan lampu pompa multi-mode (MM) dengan lampu sinyal yang telah diperkuat sebelumnya untuk mewujudkan injeksi pompa berdaya tinggi dan meningkatkan penguatan pasca-tahap; banyak digunakan dalam desain EYDFA berdaya tinggi. |
|
PompaLaserSumber |
Memberikan energi eksitasi pada 980 nm / 1480 nm: • Pompa 980 nm: kebisingan rendah, efisiensi tinggi, cocok untuk aplikasi jarak menengah dan pendek • Pompa 1480 nm: daya saturasi lebih tinggi, cocok untuk aplikasi kabel jarak jauh dan kabel bawah laut • Pompa multi-mode: cocok untuk kebutuhan amplifikasi daya tinggi |
Dioda Laser Pompa Berpendingin TEC 980nm
Modul Laser Dioda Pompa 980nm dengan Sirkuit Penggerak Bawaan
Penguat Penguat Serat yang didoping Erbium C-band
Sumber Laser Pompa Raman 1457nm
Q1: Apa keuntungan masing-masing pemompaan 980 nm dan pemompaan 1480 nm?
A1: Keuntungan pemompaan 980 nm: efisiensi konversi pompa yang tinggi dan angka kebisingan yang lebih rendah. Ini adalah pilihan utama untuk EDFA berdaya rendah hingga menengah, yang banyak digunakan di jaringan area metropolitan, jaringan akses, dan beberapa skenario interkoneksi pusat data.
Keuntungan pemompaan 1480 nm: efisiensi kuantum pompa yang lebih tinggi dan daya keluaran satu perangkat yang lebih tinggi, yang secara signifikan meningkatkan daya keluaran jenuh. Ini adalah solusi pemompaan inti untuk EDFA berdaya tinggi, terutama cocok untuk jaringan tulang punggung jarak jauh, kabel optik bawah laut, dan skenario transmisi jarak jauh berkapasitas tinggi.
Q2: Apa perbedaan antara EDFA mode tunggal dan multi-mode?
A2: Semua EDFA arus utama di industri adalah EDFA mode tunggal; tidak ada produk EDFA multi-mode yang layak secara komersial. EDFA mode tunggal dirancang khusus untuk sistem serat mode tunggal, sesuai dengan karakteristik serat mode tunggal dengan kerugian rendah. Mereka terutama digunakan untuk transmisi optik jarak jauh dan berfungsi sebagai komponen inti dalam telekomunikasi dan transmisi pusat data jarak jauh. Serat multi-mode hanya cocok untuk transmisi jarak pendek sekitar 100 meter, dengan kehilangan transmisi yang tinggi dan dispersi multipath. Untuk kompensasi penguatan dalam skenario jarak pendek, amplifier optik semikonduktor kecil (SOA) lebih disukai daripada EDFA.
Q3: Apakah rentang panjang gelombang mempengaruhi kinerja EDFA?
A3: Ya, panjang gelombang mempengaruhi kinerja EDFA. EDFA terutama beroperasi di C-band dan L-band, berpusat pada sekitar 1550 nm. Dalam rentang yang dirancang, mereka memberikan penguatan datar dan kebisingan rendah; di luar jangkauan, penguatan berkurang dan kebisingan meningkat. Untuk memastikan kinerja EDFA, pastikan rentang panjang gelombang amplifier sesuai dengan persyaratan sistem.
-
