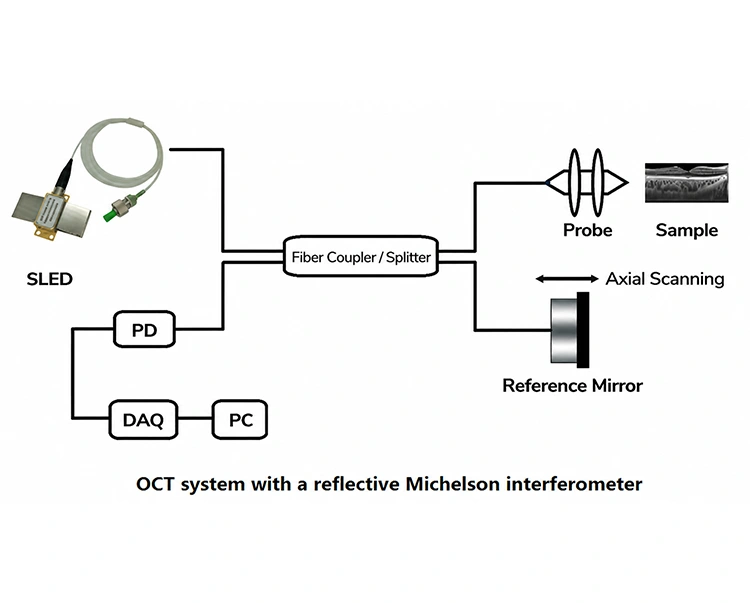

(1) Cahaya yang dipancarkan oleh sumber broadband dengan koherensi rendah (seperti SLED) dipecah menjadi dua berkas oleh pemecah berkas (atau fiber coupler), masing-masing memasuki lengan referensi dan lengan sampel.
(2) Cahaya pada lengan acuan dipantulkan kembali oleh cermin.
(3) Setelah cahaya pada kelompok sampel menyinari jaringan atau bahan yang diselidiki, cahaya hamburan balik dari berbagai kedalaman kembali muncul.
(4) Kedua balok bergabung kembali pada pemecah berkas; sinyal interferensi dihasilkan hanya ketika perbedaan jalur optik antara kedua lengan berada dalam panjang koherensi sumber cahaya. Panjang koherensi yang pendek ini memastikan resolusi aksial sistem yang tinggi.
(5) Dengan memindai posisi cermin referensi atau menggunakan penyapuan frekuensi untuk memperoleh sinyal interferensi, sistem dapat merekonstruksi gambar tomografi dua dimensi atau tiga dimensi dari sampel lapis demi lapis.
|
Komponen |
Deskripsi Fungsi |
|
Sumber Cahaya Kereta Luncur |
Memberikan cahaya koherensi rendah broadband, berfungsi sebagai sumber cahaya inti bagi sistem OCT untuk mencapai resolusi aksial tinggi; biasanya beroperasi pada pita inframerah dekat 800–1550 nm. |
|
Penggandeng/Pemisah Serat |
Membagi sumber cahaya menjadi lengan sampel dan lengan referensi, dan menggabungkan sinyal gema dari kedua lengan ke dalam detektor. |
|
Menguji |
Memfokuskan berkas cahaya ke permukaan atau bagian dalam sampel, dan mengumpulkan sinyal optik yang dipantulkan kembali / tersebar kembali dari kedalaman berbeda. |
|
Cermin Referensi |
Menyediakan jalur optik referensi yang stabil. Ini mengubah panjang jalur optik dari lengan referensi melalui pemindaian aksial yang tepat, mewujudkan pencocokan sinyal interferensi dengan cahaya yang dipantulkan dari kedalaman sampel yang berbeda, dan menyelesaikan pemindaian dengan penyelesaian kedalaman. |
|
PD |
Mendeteksi sinyal optik interferensi dari lengan sampel dan lengan referensi. |
|
Sistem Akuisisi Data (DAQ) |
Mengubah sinyal fotolistrik menjadi sinyal digital untuk pemrosesan dan penyimpanan waktu nyata oleh komputer. |
|
komputer |
Memproses sinyal interferensi yang diperoleh melalui algoritme seperti Fast Fourier Transform (FFT), dan merekonstruksi gambar tomografi sampel 2D atau 3D resolusi tinggi. |

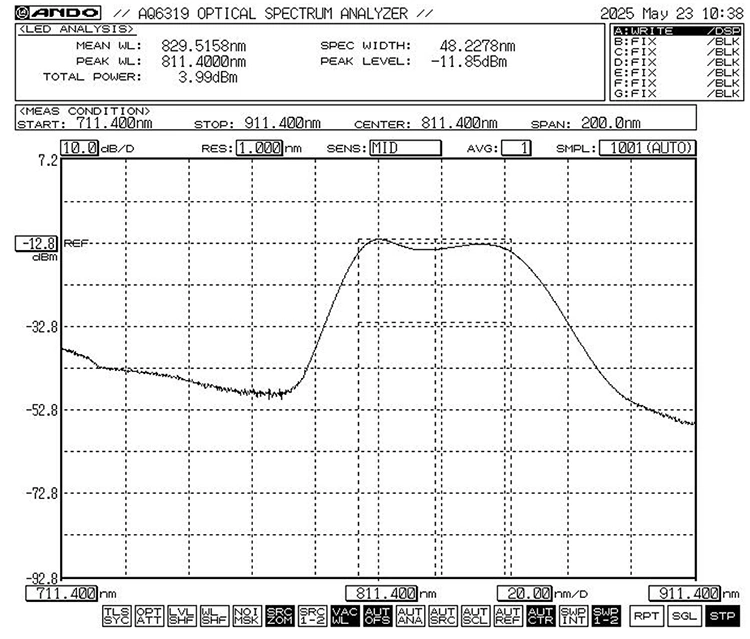

Sumber Cahaya Broadband SLED 840nm 20mW
Sumber Cahaya SLD 1060nm 1064nm
Q1: Berapa panjang gelombang (dalam nm) sumber cahaya broadband SLD yang biasanya digunakan di OCT?
A1: Pencitraan Biomedis → 800–1060nm;

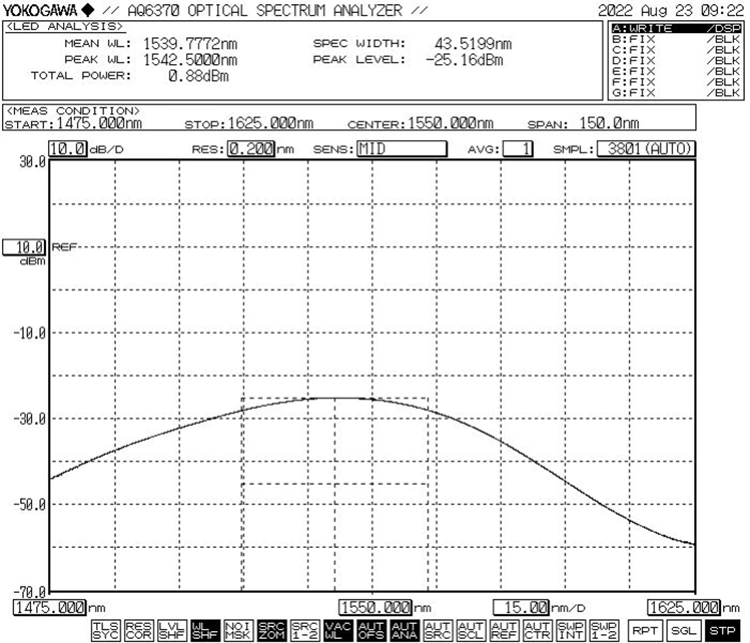

Inspeksi Industri/Aplikasi Serat Optik → 1300–1550nm.
Q2: Apakah sumber cahaya broadband SLED memerlukan isolator?
A2: Untuk aplikasi industri, perlu untuk menilai secara independen besarnya daya optik yang dipantulkan; jika diperlukan, beberapa isolator mungkin diperlukan.
Q3: Apakah sumber cahaya SLD yang Anda sediakan dilengkapi dengan sirkuit driver internal?
A3: Ya, kami menawarkan solusi modular yang mengintegrasikan chip laser, sirkuit driver, dan (opsional) fiber coupler. Hal ini memungkinkan penggunaan langsung atau integrasi sistem lebih lanjut tanpa perlu pelanggan menghubungkan driver eksternal.
-
