Sumber Laser DFB CWDM 1270-1650nm

Daftar isi

1. Pengenalan Sumber Laser DFB CWDM 1270-1650nm dengan Sirkuit Penggerak Bawaan

2. Teknis Spesifikasi

3. Fitur Produk

4. Aplikasi Khas

5. Detail produk

6. Panduan Pengoperasian yang Aman

7. Informasi Pemesanan

8. Lembar data dan lembar tes

9. Ketentuan kutipan dan pembayaran

10. Waktu tunggu

11. Catatan Operasi dan Pemeliharaan

12. Penjaminan Mutu dan Layanan Purna Jual

Pengenalan Produk

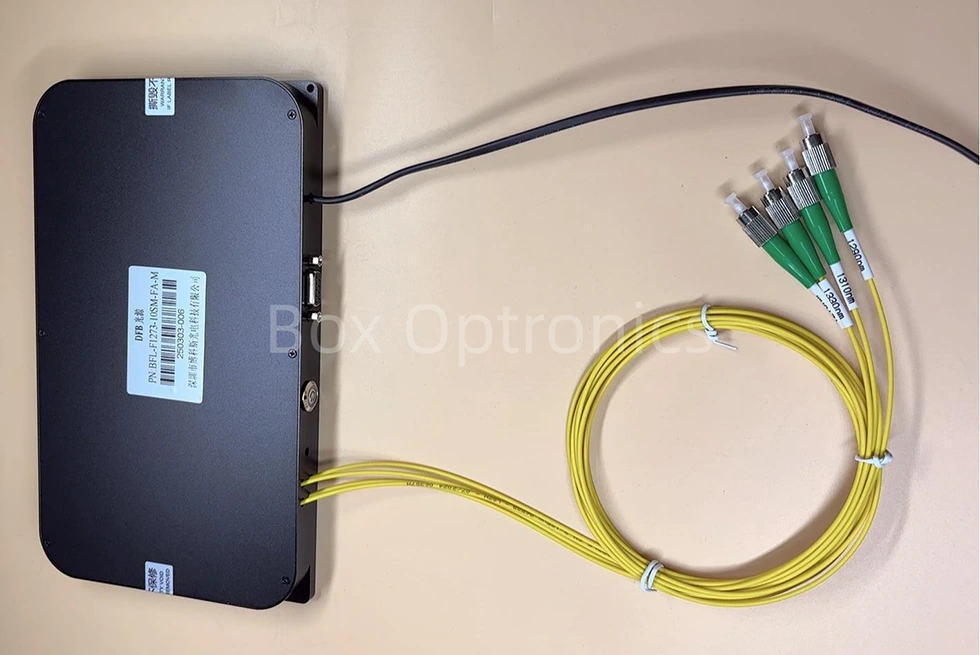

Ini adalah Sumber Laser DFB CWDM 1270-1650nm dengan Sirkuit Penggerak Bawaan yang mengadopsi chip laser semikonduktor DFB, dengan keluaran daya lebih dari 10mW, serat SM/PM, dan daya & stabilitas spektral yang luar biasa. Itu mendukung konfigurasi benchtop dan modular dengan antarmuka komunikasi atau perangkat lunak pemantauan untuk integrasi sistem. Cocok untuk optik nonlinier penelitian, pemompaan laser serat, dan sistem pengujian optik. Hindari sering mencolokkan/ mencabut konektor serat untuk mencegah penumpukan debu dan permukaan ujung kerusakan.

Produk Spesifikasi

Fitur Produk

● Kekuasaan dan stabilitas spektral;

● Daya keluaran dapat disesuaikan 10~100%;

● Modul/bangku opsional, dengan pemantauan komunikasi agar mudah integrasi;

● Mendukung Kustomisasi serat SM/PM agar sesuai dengan berbagai sistem optik.

Aplikasi Produk

● Sistem transmisi optik;

● Pemompaan laser serat;

● Penelitian optik nonlinier.

Detail Produk

● Panjang gelombang CWDM 1270~1650nm, toleransi WL +/-3nm.

(Satu panjang gelombang setiap 20nm tersedia.)

1270nm 1290nm 1310nm 1330nm 1350nm 1370nm 1390nm 1410nm 1430nm 1450nm 1470nm 1490nm 1510nm 1530nm 1550nm 1570nm 1590nm 1610nm 1630nm 1650nm

*Mendukung sumber laser DFB multi-saluran yang disesuaikan

● Aksesori Standar

Langkah Operasi

Step1.Unpacking: Sebelum perakitan, periksa apakah semua aksesori sudah lengkap, termasuk modul sumber laser, data USB kabel, adaptor daya, laporan pengujian, dll.

Langkah 2. Catu daya: Terhubung ke DC switching power supply atau catu daya teregulasi yang memenuhi dayanya persyaratan pasokan. Gunakan hanya adaptor daya asli yang cocok (DC5V atau DC12V). Adaptor daya yang tidak tepat dapat merusak sumber cahaya. (Adaptor daya disuplai sesuai dengan volume lokaltage standar.)

Langkah 3. Menghubungkan serat keluaran: Buka penutup debu pada konektor serat atau flensa, periksa permukaan ujung serat, dan sambungkan serat atau sambungkan serat ke perangkat atau meteran listrik yang akan diuji setelah dipastikan tidak ada polusi dan kerusakan.

Setp4.Hubungkan ke komputer host: Gunakan Kabel Data USB-RS485 DB9 untuk menghubungkan Sumber Laser DFB dan komputer; komputer harus terlebih dahulu menginstal driver port serial khusus untuk mengidentifikasi Kabel data port serial USB-RS485, jika tidak, perangkat lunak komputer host dan modul sumber cahaya tidak dapat dihubungkan dan dikomunikasikan dengan benar. Silakan bertanya Kotak Optronics untuk pengemudi.

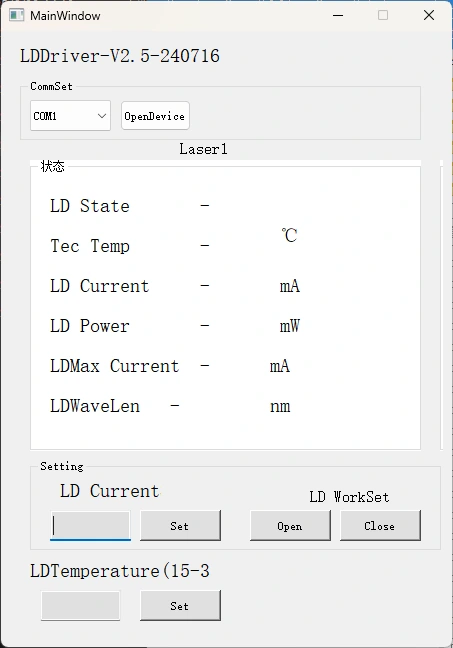

Step5.Control perangkat lunak: Box Optronics menyediakan perintah serial atau perangkat lunak PC untuk mengontrol arus LD dan suhu LD Sumber Laser DFB. Pilih port yang benar, atur arus dan suhu, lalu klik tombol buka. (Untuk mencegah kerusakan, tingkatkan arus penggerak secara perlahan pada pengoperasian awal. Jangan terapkan arus penuh segera.)

Step6.Setelah digunakan, klik tombol tutup, matikan catu daya, dan putuskan sambungan sambungan serat.

Memesan informasi

misalnya: BLD-1550-1HSM-FA-M

(Informasi pemesanan: Sumber Laser DFB CWDM 1550nm dengan Drive Bawaan Sirkuit, daya keluaran 100mW, dengan serat SMF-28e, konektor FC/APC, modul paket).

Untuk persyaratan khusus lainnya, silakan hubungi: penjualan06@boxoptronics.com

Lembar Data dan Lembar ujian

Lembar Data

Lembar ujian

Ketentuan kutipan dan pembayaran

● Ketentuan penawaran

(1) EXW:

Jika Anda memiliki akun DHL/UPS/FedEx, Box Optronics menyarankan untuk menggunakannya EXW. Kami mengirim melalui akun Anda; kami tidak membebankan biaya pengiriman.

(2) DAP:

Jika Anda tidak memiliki akun, harap bayar di muka biaya pengirimannya produk.

(3) Lainnya

● Ketentuan pembayaran

PayPal dan T/T tersedia.

Waktu memimpin

Dibutuhkan sekitar 10 hari kerja untuk produksi. (Jika ada beberapa dalam stok, itu akan dikirim lebih cepat.)

Logistik internasional mungkin memakan waktu 3-5 hari kerja.

Catatan Operasi dan Pemeliharaan

● Hindari sering mencolokkan/mencabut konektor fiber untuk mencegahnya akumulasi debu dan kerusakan permukaan akhir.

● Bersihkan konektor fiber dengan lap bebas serabut dan periksa dengan a detektor permukaan ujung serat sebelum sambungan. Selalu sambungkan/putuskan sambungan serat tanpa listrik untuk menghindari terbakarnya permukaan ujung. Tutup konektor yang tidak digunakan dengan penutup debu.

● Simpan peralatan di lingkungan yang kering dan bebas kelembapan.

● Bila menggunakan modul sumber laser untuk waktu yang lama, ingatlah untuk melakukannya pertimbangkan pembuangan panas dan ventilasi modul dan tempatkan modul pada unit pendingin.

Jaminan Mutu dan Layanan Purna Jual

● Masa Garansi:

Perbaikan atau penggantian gratis untuk cacat yang bukan disebabkan oleh manusia dalam waktu 1 tahun sejak pembelian. Layanan pemeliharaan berbayar tersedia setelah 1 tahun.

● Pengecualian dari Garansi Gratis:

Selama masa garansi gratis, layanan perbaikan atau penggantian gratis Akan diberikan untuk kesalahan yang disebabkan oleh masalah kualitas produk. Namun, Kotak Optronics berhak menolak layanan perbaikan gratis berikut ini kasus dalam masa garansi:

(1) Kerusakan yang disebabkan oleh faktor alam (misalnya petir, debu) atau pengaruh lingkungan.

(2) Kerusakan karena pengoperasian yang tidak tepat oleh pengguna.

(3) Kerusakan fisik yang jelas disebabkan oleh kesalahan manusia.

(4) Pembongkaran, modifikasi, atau perbaikan yang tidak sah.

(5) Label jaminan pada wadahnya berubah atau tidak lengkap.

(6) Kerusakan atau kehilangan selama pengangkutan.
